Android中 自定義logo二維碼繪制（仿微信QQ二維碼）

1.實作思路

2.實作（新增拍照以及相冊上傳logo以及分享和保存二維碼）

引數說明：

    //拍照
    public static final int TAKE_PHOTO = 1;
    //從相冊選擇圖片
    public static final int CHOOSE_PHOTO = 2;
    //二維碼寬度
    public static final int QR_CODE_WIDTH = 500;
    //logo的尺寸不能高于二維碼的20%.大于可能會導致二維碼失效
    public static final int LOGO_WIDTH_MAX = QR_CODE_WIDTH / 5;
    //logo的尺寸不能小于二維碼的10%，否則不搭
    public static final int LOGO_WIDTH_MIN = QR_CODE_WIDTH / 10;
    //定義黑色
    private static final int BLACK = 0xFF000000;
    //定義白色
    private static final int WHITE = 0xFFFFFFFF;
	//生成的二維碼
    private Bitmap genBitMap;
    //繪制的logo二維碼
    private Bitmap logoBitMap;
    //圖片地址
    private Uri imageUri;

1)、拍照上傳

    private void takePhoto() {
        // 創建File物件，用于存盤拍照后的圖片
        File outputImage = new File(getExternalCacheDir(), "output_image.jpg");
        try {
            if (outputImage.exists()) {
                outputImage.delete();
            }
            outputImage.createNewFile();
        } catch (IOException e) {
            e.printStackTrace();
        }
        if (Build.VERSION.SDK_INT < 24) { //SDK版本小于24  使用Uri決議
            imageUri = Uri.fromFile(outputImage);
        } else {
            imageUri = FileProvider.getUriForFile(LogoQRCode.this, "fatcats.top.qrcodedemo.fileprovider", outputImage);

        }
        // 啟動相機程式
        Intent intent = new Intent("android.media.action.IMAGE_CAPTURE");
        intent.putExtra(MediaStore.EXTRA_OUTPUT, imageUri);
        startActivityForResult(intent, TAKE_PHOTO);
    }

補充FileProvider:

在app開發程序中需要用到FileProvider的主要有
1.1、相機拍照以及圖片裁剪
1.2、呼叫系統應用安裝器安裝apk（應用升級）
1.3、基本配置使用方法：在以前使用的是v4的包下的FileProvider，到現在可以使用androidx包下的FileProvider（androidx.core.content.FileProvider）

  <provider
            android:name="android.support.v4.content.FileProvider"
            android:authorities="${applicationId}.provider"
            android:exported="false"
            android:grantUriPermissions="true">
            <meta-data
                android:name="android.support.FILE_PROVIDER_PATHS"
                android:resource="@xml/provider_paths" />
        </provider>

說明：

authorities：標識，在當前系統內必須是唯一值，一般用包名，
exported：表示該 FileProvider 是否需要公開出去，
granUriPermissions：是否允許授權檔案的臨時訪問權限，（這里是給出了權限）

1.4.xml檔案配置：

<?xml version="1.0" encoding="utf-8"?>
<paths xmlns:android="http://schemas.android.com/apk/res/android">
    <!--path設為空值表示將整個sd卡共享-->
    <external-path
        name="external_storage"
        path="" />
</paths>

補充說明：xml中標簽的配置可以參考FileProvider原始碼中的標簽說明

public class FileProvider extends ContentProvider {
    private static final String[] COLUMNS = {
            OpenableColumns.DISPLAY_NAME, OpenableColumns.SIZE };

    private static final String
            META_DATA_FILE_PROVIDER_PATHS = "android.support.FILE_PROVIDER_PATHS";

    private static final String TAG_ROOT_PATH = "root-path";
    private static final String TAG_FILES_PATH = "files-path";
    private static final String TAG_CACHE_PATH = "cache-path";
    private static final String TAG_EXTERNAL = "external-path";
    private static final String TAG_EXTERNAL_FILES = "external-files-path";
    private static final String TAG_EXTERNAL_CACHE = "external-cache-path";
    private static final String TAG_EXTERNAL_MEDIA = "external-media-path";
 ...

2）、從相冊選擇

 private void choosePhotoFromAlbum() {
        if (ContextCompat.checkSelfPermission(LogoQRCode.this, Manifest.permission.WRITE_EXTERNAL_STORAGE) != PackageManager.PERMISSION_GRANTED) {
            ActivityCompat.requestPermissions(LogoQRCode.this, new String[]{Manifest.permission.WRITE_EXTERNAL_STORAGE}, 1);
        } else {
            openAlbum();
        }
    }

2.1、打開相冊

  private void openAlbum() {
        Intent intent = new Intent("android.intent.action.GET_CONTENT");
        intent.setType("image/*");
        startActivityForResult(intent, CHOOSE_PHOTO);
    }

2.2、回傳結果

   @Override
    protected void onActivityResult(int requestCode, int resultCode, Intent data) {
        super.onActivityResult(requestCode, resultCode, data);
        switch (requestCode) {
            case TAKE_PHOTO:
                if (resultCode == RESULT_OK) {
                    try {
                            logoBitMap = BitmapFactory.decodeStream(getContentResolver().openInputStream(imageUri));
                            // 將拍攝的照片顯示出來
                            logoImg.setImageBitmap(logoBitMap);
                    } catch (Exception e) {
                        e.printStackTrace();
                    }
                }
                break;
            case CHOOSE_PHOTO:
                if (resultCode == RESULT_OK) {
                    // 判斷手機系統版本號
                    if (Build.VERSION.SDK_INT >= 19) {
                        // 4.4及以上系統使用這個方法處理圖片
                        handleImageOnKitKat(data);
                    } else {
                        // 4.4以下系統使用這個方法處理圖片
                        handleImageBeforeKitKat(data);
                    }
                }
                break;
            default:
                break;
        }
    }

2.3、sdk4.4以上處理圖片方法

    @SuppressLint("NewApi")
    private void handleImageOnKitKat(Intent data) {
        String imagePath = null;
        Uri uri = data.getData();
        Log.d("TAG", "handleImageOnKitKat: uri is " + uri);
        if (DocumentsContract.isDocumentUri(this, uri)) {
            // 如果是document型別的Uri，則通過document id處理
            String docId = DocumentsContract.getDocumentId(uri);
            if ("com.android.providers.media.documents".equals(uri.getAuthority())) {
                String id = docId.split(":")[1]; // 決議出數字格式的id
                String selection = MediaStore.Images.Media._ID + "=" + id;
                imagePath = getImagePath(MediaStore.Images.Media.EXTERNAL_CONTENT_URI, selection);
            } else if ("com.android.providers.downloads.documents".equals(uri.getAuthority())) {
                Uri contentUri = ContentUris.withAppendedId(Uri.parse("content://downloads/public_downloads"), Long.valueOf(docId));
                imagePath = getImagePath(contentUri, null);
            }
        } else if ("content".equalsIgnoreCase(uri.getScheme())) {
            // 如果是content型別的Uri，則使用普通方式處理
            imagePath = getImagePath(uri, null);
        } else if ("file".equalsIgnoreCase(uri.getScheme())) {
            // 如果是file型別的Uri，直接獲取圖片路徑即可
            imagePath = uri.getPath();
        }
        displayImage(imagePath); // 根據圖片路徑顯示圖片
    }

2.4 SDK4.4以下處理圖片方式

  private void handleImageBeforeKitKat(Intent data) {
        Uri uri = data.getData();
        String imagePath = getImagePath(uri, null);
        displayImage(imagePath);
    }

2.5 展示圖片

private void displayImage(String imagePath) {
        if (imagePath != null) {
                Toast.makeText(this, "成功", Toast.LENGTH_SHORT).show();
                logoBitMap = BitmapFactory.decodeFile(imagePath);
                // 顯示圖片
            Bitmap bitmap = createBitmap(((BitmapDrawable) getDrawable(R.drawable.bg)).getBitmap(), logoBitMap);
            logoImg.setImageBitmap(bitmap);
        } else {
            Toast.makeText(this, "獲取圖片失敗", Toast.LENGTH_SHORT).show();
        }
    }

補充：createBitmap(Bitmap bgBitmap , Bitmap logoBitmap)方法在上文中有提到，小編在不在此再多敘述啦

3）、儲存圖片

3.1 儲存圖片處理

    private void saveImg(Bitmap bitmap){
        String fileName = "qr_"+System.currentTimeMillis() + ".jpg"; //圖片保存名稱格式
    boolean isSaveSuccess = ImgStoreUtils.saveImageToGallery(LogoQRCode.this, bitmap,fileName);
        if (isSaveSuccess) {
            Toast.makeText(LogoQRCode.this, "圖片已保存至本地", Toast.LENGTH_LONG).show();
        } else {
            Toast.makeText(LogoQRCode.this, "保存圖片失敗，請稍后重試", Toast.LENGTH_SHORT).show();
        }
    }

圖片保存工具：ImgStoreUtils

  public static boolean saveImageToGallery(Context context, Bitmap qrBitmap, String fileName) {
        // 保存圖片至指定路徑
        String storePath = Environment.getExternalStorageDirectory().getAbsolutePath() + File.separator + "qrcode";
        File appDir = new File(storePath);
        if (!appDir.exists()) {
            appDir.mkdir();
        }
        File file = new File(appDir, fileName);
        try {
            FileOutputStream fos = new FileOutputStream(file);
            //通過io流的方式來壓縮保存圖片(80代表壓縮20%)
            boolean isSuccess = qrBitmap.compress(Bitmap.CompressFormat.JPEG, 80, fos);
            fos.flush();
            fos.close();

            Uri uri = Uri.fromFile(file);
            //發送廣播通知系統圖庫重繪資料
            context.sendBroadcast(new Intent(Intent.ACTION_MEDIA_SCANNER_SCAN_FILE, uri));
            if (isSuccess) {
                return true;
            } else {
                return false;
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
        return false;
    }

4)、分享圖片

    private void  shareImg(Bitmap bitmap){
        Uri uri = Uri.parse(MediaStore.Images.Media.insertImage(getContentResolver(), bitmap, null,null));
        Intent intent = new Intent();
        intent.setAction(Intent.ACTION_SEND);
        intent.setType("image/*");//設定分享內容的型別
        intent.putExtra(Intent.EXTRA_STREAM, uri);
        intent = Intent.createChooser(intent, "分享");
        startActivity(intent);
    }

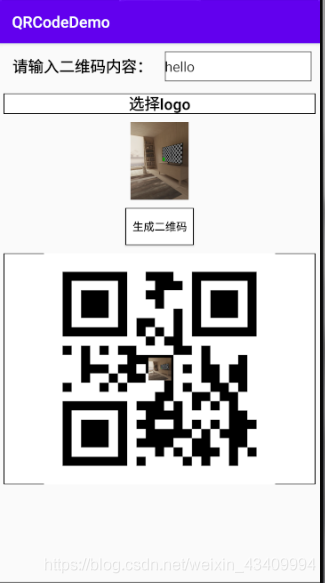

5.效果圖：

專案地址放在GitHub上啦
