自定義View從實作到原理（七）
已經到這一步了啊，這一篇寫完基本上自定義View就不會寫了，以后有可能的話，也許會寫一下自定義ViewGroup或者是自定義View的仿真書籍翻頁效果，不過那也是以后的事情了，今天就來實作以下水波紋加載效果，先看一下效果圖：
類似這種的效果，其實也就是一個自定義的View，接下來我們來一步步實作一下：
定義屬性
首先還是一樣，根據效果圖，先定義這個View的屬性，這個效果我覺得需要圓形的背景顏色，圓形的半徑，顯示的進度，顯示文字的大小，顯示文字的顏色，定義屬性的代碼：
<?xml version="1.0" encoding="utf-8"?>
<resources>
<declare-styleable name="WaterView">
<!-- 背景顏色，圓的半徑，進度，進度字號，進度顏色 -->
<attr name="backgroundColor" format="color" />
<attr name="radius" format="dimension" />
<attr name="text" format="string" />
<attr name="textSize" format="dimension" />
<attr name="textColor" format="color" />
</declare-styleable>
</resources>
按照正常步驟，下一步在自定義的View中的建構式獲取屬性：
private int backgroundColor, textColor;
private float radius, textSize;
private String text;
private Paint backgroundPaint, textPaint;
public WaterView(Context context) {
this(context, null);
}
public WaterView(Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
TypedArray waterTypeArray = context.obtainStyledAttributes(attrs, R.styleable.WaterView);
backgroundColor = waterTypeArray.getColor(R.styleable.WaterView_backgroundColor,
Color.BLACK);
textColor = waterTypeArray.getColor(R.styleable.WaterView_textColor, Color.WHITE);
radius = waterTypeArray.getDimension(R.styleable.WaterView_radius, 260f);
textSize = waterTypeArray.getDimension(R.styleable.WaterView_textSize, 24f);
text = waterTypeArray.getString(R.styleable.WaterView_text);
//記得回收
waterTypeArray.recycle();
}
繪制進度文字
首先我們要初始化畫筆，在自定義View中我們通過畫筆可以繪制我們想要的所有效果：
/**
* 初始化畫筆
*/
private void initPaint() {
//初始化背景畫筆
backgroundPaint = new Paint();
backgroundPaint.setColor(backgroundColor);
//抗鋸齒
backgroundPaint.setAntiAlias(true);
//初始化顯示文字畫筆
textPaint = new Paint();
textPaint.setTextSize(textSize);
textPaint.setColor(textColor);
textPaint.setAntiAlias(true);
//字體為粗體
textPaint.setFakeBoldText(true);
}
定義完畫筆之后，我們首先繪制出底層的圓形，有圓形才能在圓形中心繪制文字：
canvas.drawCircle(getWidth()/2, getHeight()/2, radius, backgroundPaint);
別忘了在建構式中呼叫initPaint()方法，要不然會有空指標例外的錯誤拋出的，
寫到這里我們想看一下能不能畫出圓形，所以在xml中簡單參考一下：
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".Activity.WaterActivity">
<com.example.day1.View.WaterView
android:layout_width="260dp"
android:layout_height="260dp"
android:layout_centerInParent="true"
/>
</RelativeLayout>
效果圖如下：
可真是樸實無華的一個圓形，既然能畫出來，那我們之前的作業就沒錯，在中心顯示一下文字：
canvas.drawText(text, getWidth() / 2, getHeight() / 2, textPaint);
我第一次是這么寫的，感覺很正常，在Width的中間與Height的中間繪制出顯示的文字，結果運行出來出了問題：
震驚，什么鬼？我仔細看了一下這個文字的位置，發現它的左下角，應該就是我們設定的中心位置，就離譜，遇到了問題就要解決，我就去搜了一下自定義View怎么將文字顯示在中心，這里參考了這篇文章：
Android自定義View之文字居中
首先在initPaint()方法中設定居中，不過注意這只能做到水平居中：
textPaint.setTextAlign(Paint.Align.CENTER);
這一行代碼就可以了，那么接下來我們處理豎直方向居中，按理來說上面這一行代碼就足以解決了，但是為什么會有一點偏上呢，這就是因為在文字顯示的時候，有一個基線，這個基線正是在我們設定的豎直居中位置，我們的文字在基線上部，因此就會比中心位置提高一點，對于這個問題有兩種解決方法：
getTextBounds（）方法
先來看一下這個方法的使用：
getTextBounds(String text, int start, int end, Rect bounds)
text是要顯示的文本，start以及end是文本的開始顯示位置與結束位置，bounds是存盤文字顯示位置的物件，最后的結果會寫進bounds中，我們使用就是通過這個方法獲得文字的邊框bounds，由于基線在文字的下方，因此我們想要豎直居中的話就得向下平移文字高度的一半，就是 (bounds.top+bound.bottom)/2 這個值，但是要注意這個是一個負數，代表的是文字的高度一半的位置而不是真正意義的高度一半，getTextBounds（）方法會有一個自己的坐標系：

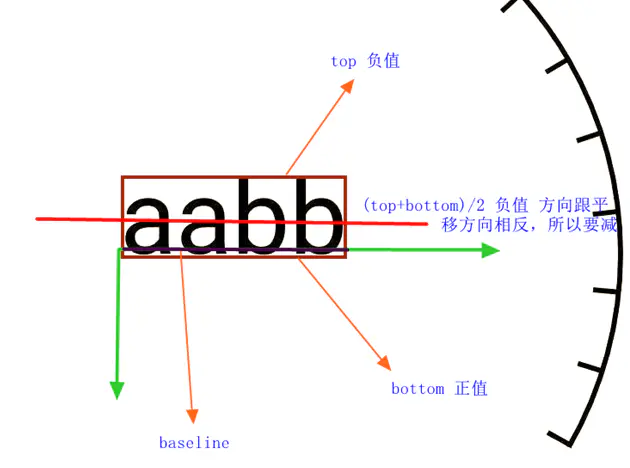

可以看得出來在這個坐標系下，top以及bottom都是負值，因此我們向下平移需要減去之前算出的文字高度中心位置，那么具體的用法就是下面的代碼：
Rect bounds = new Rect();
textPaint.getTextBounds(text, 0, text.length(), bounds);
float offset = (bounds.bottom + bounds.top) / 2;
canvas.drawText(text, getWidth() / 2, (getHeight() / 2) - offset, textPaint);
可行，我們接下來看一下另外一種方法；
FontMetircs 方法
和之前的方法類似，我們看一下這個圖，有了之前的經驗，我們可以看出需要的兩個資料為ascent以及descent這兩個，不過要注意的是，這幾個值，是固定不會變的，也就是無論你繪制的內容怎么改變，這幾個值都不會變，類比上面的代碼，我們來看一下這個：
Paint.FontMetrics fontMetrics= new Paint.FontMetrics();
textPaint.getFontMetrics(fontMetrics);
float offset = (fontMetrics.descent+fontMetrics.ascent)/2;
canvas.drawText(text, getWidth() / 2, (getHeight() / 2) - offset , textPaint);
效果的話和上面是一樣的，那么這兩種方法，我們應該如何區別使用呢：
對于第一種，getTextBounds()方法，我們是獲取到了文字的中間高度，那么隨著內容的改變，我們的中間位置可能也會發生改變；
第二種，FontMetircs方法，這是固定的文字測量工具，不管內容如何改變，他的中間位置不會發生改變，
這樣我們就可以總結出：
1.當我們繪制的內容會有動態改變操作時，使用FontMetircs()方法；
2.當繪制內容固定的時候，我們用哪個都可以，第一種看起來更加直觀，
設定onMeasure
通常我們都會在xml布局中將控制元件設為wrapContent型別，按照我們之前寫過的博客，我們也應該要重寫onMeasure函式，這部分就不多說了，之前也介紹過：
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);
int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);
int widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);
int heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);
int width, height;
if (widthSpecMode == MeasureSpec.AT_MOST && heightSpecMode == MeasureSpec.AT_MOST) {
height = width = (int) radius * 2;
setMeasuredDimension(width, height);
} else {
setMeasuredDimension(widthSpecSize, heightSpecSize);
}
}
簡簡單單的一串代碼，樸實無華，效果也沒什么變化，就這樣，下一步，
顯示文字模擬下載
下載自然是從0%到100%，我們開啟執行緒進行模擬，在規定時間內跑完，并動態更新文字內容的顯示：
private SingleTapThread singleTapThread;
private GestureDetector detector;
private int currentProgress = 0;
private int maxProgress = 100;
text = currentProgress + "%";
做好準備活動，接下來會開啟執行緒模擬下載：
@SuppressLint("ClickableViewAccessibility")
@Override
public boolean onTouchEvent(MotionEvent event) {
if (event.getAction() == MotionEvent.ACTION_UP) {
startProgressAnimation();
}
return super.onTouchEvent(event);
}
private void startProgressAnimation() {
if (singleTapThread == null) {
singleTapThread = new SingleTapThread();
getHandler().postDelayed(singleTapThread, 100);
}
}
private class SingleTapThread implements Runnable {
@Override
public void run() {
int maxProgress = 100;
if (currentProgress < maxProgress) {
invalidate();
getHandler().postDelayed(singleTapThread, 100);
currentProgress++;
} else {
getHandler().removeCallbacks(singleTapThread);
}
}
}
我們從上到下看，首先設定了點擊事件，只要有觸碰抬起的事件發生，那么就啟動startProgressAnimation()方法，在這個方法中我們首先檢測了是否有執行緒在運行，如果沒有的話開啟執行緒，延遲100ms后啟動SingleTapThread()執行緒，在這個執行緒中定義了最大值為100，如果當前值小于100就會重繪View并且100ms后再次重啟，同時進度加一，如果已經完成則回收這個執行緒，效果圖如下：
文字效果已經實作，那么接下來才是主要的部分，實作水波紋波浪效果：
實作水波紋波浪效果

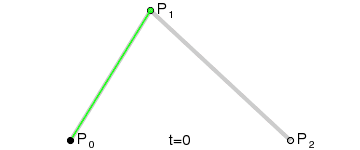

簡單來說，水波紋波浪效果，就是二階貝塞爾曲線的一個應用，來看一下二階貝塞爾曲線效果：
就是這樣，我們這個效果可以看成是曲線在固定范圍內的不斷變換，我們這里就簡要了解一下二階貝塞爾曲線的應用就好了，如果需要深入在后面我再研究研究，
在Android SDK中提供了關于繪制貝塞爾曲線的方法：
public void rQuadTo(float dx1, float dy1, float dx2, float dy2)
這四個引數都是相對值，我們來看一下上面的哪個動圖，曲線起點是P0，終點P2，控制點P1，而相對的我們這四個引數的值，為：
1.dx1:控制點X坐標，表示相對上一個終點X坐標的位移坐標，可為負值，正值表示相加，負值表示相減；
2.dy1:控制點Y坐標，相對上一個終點Y坐標的位移坐標，同樣可為負值，正值表示相加，負值表示相減；
3.dx2:終點X坐標，同樣是一個相對坐標，相對上一個終點X坐標的位移值，可為負值，正值表示相加，負值表示相減；
4.dy2:終點Y坐標，同樣是一個相對，相對上一個終點Y坐標的位移值，可為負值，正值表示相加，負值表示相減；
這四個引數都是傳遞的都是相對值，相對上一個終點的位移值，
接下來正式繪制波浪特效：
首先初始化波浪的畫筆：
//初始化波浪畫筆
progressPaint = new Paint();
progressPaint.setAntiAlias(true);
progressPaint.setColor(waterColor);
//兩層在一起我在上面
progressPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));
最后這行設定如果兩層繪制在了同一個界面，這個繪制的會在上部顯示；
既然這個畫布是有遮蓋效果的，那么就應該設定在同一個bitmap上，我們定義一個bitmap，為了在這個bitmap上進行繪制，我們還要定義一個bitmapCanvas，來載入bitmap：
if (bitmap == null) {
bitmap = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888);
bitmapCanvas = new Canvas(bitmap);
}
這是初始化bitmap以及bitmapCanvas部分，定義部分自己在開始寫一下吧，既然已經有了bitmapCanvas，我們就來把之前的畫圓以及繪制文字都載入一下：
super.onDraw(canvas);
width = getWidth();
height = getHeight();
if (bitmap == null) {
bitmap = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888);
bitmapCanvas = new Canvas(bitmap);
}
bitmapCanvas.save();
//移動坐標系
bitmapCanvas.translate(0, height / 4);
//繪制圓
bitmapCanvas.drawCircle(radius, radius, radius, backgroundPaint);
//繪制PATH
//重置繪制路線
path.reset();
float percent = currentProgress * 1.0f / maxProgress;
float y = (1 - percent) * radius * 2;
//移動到右上邊
path.moveTo(radius * 2, y);
//移動到最右下方
path.lineTo(radius * 2, radius * 2);
//移動到最左下邊
path.lineTo(0, radius * 2);
//移動到左上邊
// path.lineTo(0, y);
//實作左右波動,根據progress來平移
path.lineTo(-(1 - percent) * radius * 2, y);
if (currentProgress != 0.0f) {
//根據直徑計算繪制貝賽爾曲線的次數
float count = radius * 4 / 60;
//控制-控制點y的坐標
float point = (1 - percent) * 15;
for (int i = 0; i < count; i++) {
path.rQuadTo(15, -point, 30, 0);
path.rQuadTo(15, point, 30, 0);
}
}
//閉合
path.close();
bitmapCanvas.drawPath(path, progressPaint);
//繪制文字
String text = currentProgress + "%";
Paint.FontMetrics fontMetrics = textPaint.getFontMetrics();
float offset = (fontMetrics.ascent + fontMetrics.descent) / 2;
bitmapCanvas.drawText(text, width / 2, radius - offset, textPaint);
bitmapCanvas.restore();
canvas.drawBitmap(bitmap, 0, 0, null);
這里我們將onDraw()的代碼都寫了上去，那么我們來分析一下現在改過的代碼，首先我們存盤了這個bitmapCanvas，存盤對應的就是save()，對應的在后面也要有restore()方法進行對應，具體的貝塞爾曲線部分我現在還不是特別懂，等明天再研究一下會更新博客的，
效果圖如下：
視頻還發不了，，等明天錄gif吧，溜了
最后貼一個整體的自定義View代碼，以供參考：
package com.example.day1.View;
import android.annotation.SuppressLint;
import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Bitmap;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PorterDuff;
import android.graphics.PorterDuffXfermode;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import androidx.annotation.Nullable;
import com.example.day1.R;
public class WaterView extends View {
//定義背景顏色，字體顏色；
private int backgroundColor, textColor, waterColor;
private float radius, textSize;
private String text;
private Paint backgroundPaint, textPaint, progressPaint;
private SingleTapThread singleTapThread;
private int currentProgress = 0;
private int maxProgress = 100;
private Path path = new Path();
private Bitmap bitmap;
private Canvas bitmapCanvas;
private int width, height;
public WaterView(Context context) {
this(context, null);
}
public WaterView(Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
TypedArray waterTypeArray = context.obtainStyledAttributes(attrs, R.styleable.WaterView);
backgroundColor = waterTypeArray.getColor(R.styleable.WaterView_backgroundColor, Color.WHITE);
textColor = waterTypeArray.getColor(R.styleable.WaterView_textColor, Color.BLACK);
radius = waterTypeArray.getDimension(R.styleable.WaterView_radius, 260f);
textSize = waterTypeArray.getDimension(R.styleable.WaterView_textSize, 24f);
text = waterTypeArray.getString(R.styleable.WaterView_text);
waterColor = waterTypeArray.getColor(R.styleable.WaterView_waterColor, Color.GREEN);
//記得回收
waterTypeArray.recycle();
initPaint();
}
/**
* 初始化畫筆
*/
private void initPaint() {
//初始化背景畫筆
backgroundPaint = new Paint();
backgroundPaint.setColor(backgroundColor);
//抗鋸齒
backgroundPaint.setAntiAlias(true);
//初始化顯示文字畫筆
textPaint = new Paint();
textPaint.setTextSize(textSize);
textPaint.setColor(textColor);
textPaint.setAntiAlias(true);
//字體為粗體
textPaint.setFakeBoldText(true);
textPaint.setTextAlign(Paint.Align.CENTER);
//初始化波浪畫筆
progressPaint = new Paint();
progressPaint.setAntiAlias(true);
progressPaint.setColor(waterColor);
//取兩層繪制交集，顯示上層
progressPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));
}
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);
int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);
int widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);
int heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);
int width, height;
if (widthSpecMode == MeasureSpec.AT_MOST && heightSpecMode == MeasureSpec.AT_MOST) {
height = width = (int) radius * 2;
setMeasuredDimension(width, height);
} else {
setMeasuredDimension(widthSpecSize, heightSpecSize);
}
}
/**
* 繪制部份
*
* @param canvas 畫布
*/
@SuppressLint("DrawAllocation")
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
width = getWidth();
height = getHeight();
if (bitmap == null) {
bitmap = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888);
bitmapCanvas = new Canvas(bitmap);
}
bitmapCanvas.save();
//移動坐標系
bitmapCanvas.translate(0, height / 4);
//繪制圓
bitmapCanvas.drawCircle(radius, radius, radius, backgroundPaint);
//繪制PATH
//重置繪制路線
path.reset();
float percent = currentProgress * 1.0f / maxProgress;
float y = (1 - percent) * radius * 2;
//移動到右上邊
path.moveTo(radius * 2, y);
//移動到最右下方
path.lineTo(radius * 2, radius * 2);
//移動到最左下邊
path.lineTo(0, radius * 2);
//移動到左上邊
// path.lineTo(0, y);
//實作左右波動,根據progress來平移
path.lineTo(-(1 - percent) * radius * 2, y);
if (currentProgress != 0.0f) {
//根據直徑計算繪制貝賽爾曲線的次數
float count = radius * 4 / 60;
//控制-控制點y的坐標
float point = (1 - percent) * 15;
for (int i = 0; i < count; i++) {
path.rQuadTo(15, -point, 30, 0);
path.rQuadTo(15, point, 30, 0);
}
}
//閉合
path.close();
bitmapCanvas.drawPath(path, progressPaint);
//繪制文字
String text = currentProgress + "%";
Paint.FontMetrics fontMetrics = textPaint.getFontMetrics();
float offset = (fontMetrics.ascent + fontMetrics.descent) / 2;
bitmapCanvas.drawText(text, width / 2, radius - offset, textPaint);
bitmapCanvas.restore();
canvas.drawBitmap(bitmap, 0, 0, null);
}
@SuppressLint("ClickableViewAccessibility")
@Override
public boolean onTouchEvent(MotionEvent event) {
if (event.getAction() == MotionEvent.ACTION_UP) {
startProgressAnimation();
}
return super.onTouchEvent(event);
}
private void startProgressAnimation() {
if (singleTapThread == null) {
singleTapThread = new SingleTapThread();
getHandler().postDelayed(singleTapThread, 100);
}
}
private class SingleTapThread implements Runnable {
@Override
public void run() {
if (currentProgress < maxProgress) {
invalidate();
getHandler().postDelayed(singleTapThread, 100);
currentProgress++;
} else {
getHandler().removeCallbacks(singleTapThread);
}
}
}
}
就這樣，撤退，
轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/241875.html
標籤：其他
上一篇：安卓學期總結和作業完成情況
