前言
周二好呀，今天給大家帶來一點輕松簡單的內容，沒有代碼，請享用~
- 高刷手機，60hz，120hz指的是什么？
- 螢屏的重繪程序，
- 幀率，VSYNC是什么？
- 單快取，雙快取，三快取，
- 代碼中修改了UI，螢屏是怎么進行重繪的？
- 如果界面保持靜止不變，螢屏會重繪嗎？影像會被重新繪制嗎？
高刷手機，60hz，120hz指的是什么
指的是螢屏的重繪頻率，也就是一秒內螢屏重繪的次數，重繪頻率這個引數是手機出廠就決定的，取決于硬體的固定引數，
高刷手機，一般就是指高重繪率螢屏，也就是大于一般的60hz，比如90hz，120hz等等，它的特點就在于每秒重繪的頻率更高，使得畫面更加流暢，順滑，就算出現丟幀等情況，畫面還能保證一個穩定性，
螢屏的重繪程序，
螢屏的重繪程序是每一行從左到右，從上到下，順序顯示像素點，當整個螢屏重繪完畢，即一個垂直重繪周期完成，會有短暫的空白期，此時發出 VSync 信號，如果是60hz的手機，那么每次螢屏重繪的程序占用時間就是16ms（1000/60）左右，
一般一個圖形界面的繪制，需要CPU準備資料，然后GPU進行繪制，繪制完寫入快取區，然后螢屏按照重繪頻率來從這個快取區中取圖形顯示，
所以整個重繪程序是CPU，GPU，螢屏（Display）三方合作的作業關系，
幀率，VSYNC是什么
幀率，就是GPU一秒內繪制操作的幀數，單位是fps，游戲中比較常見，越大也就代表越流暢，所以這個引數并不是固定值，但是如果螢屏重繪頻率是60hz，你的幀率大于60fps也就浪費了，所以一般情況下最好是幀率和螢屏重繪頻率保持一致，即同樣是60fps，這樣就能保證一個比較平滑的視覺影片，
VSync，垂直同步，在Android4.1引進，是一種定時發送繪制信號的機制，它的作用就是讓幀率和螢屏重繪率保持一致，防止跳幀卡頓等等，玩過lol的朋友應該都知道，設定界面就可以開啟垂直同步選項，
正常如果沒有開啟vsync，螢屏重繪有可能會出現什么問題呢？
如圖，由于CPU，GPU繪制影像的時間不定，所以就有可能會發生卡頓情況，也就是下一幀的資料沒準備好，無法正常顯示到螢屏上，

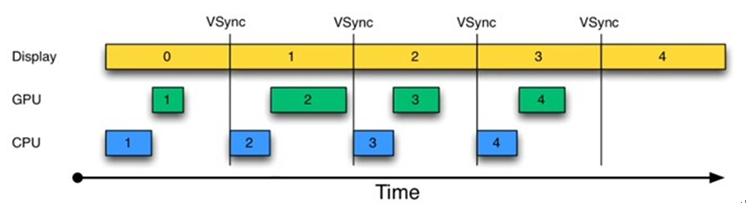

如果我們開啟vsync，也就是給CPU和GPU規定了開始繪制幀資料的時間，開啟后，系統會每16ms就發送一次vsync信號，CPU收到信號就開始處理資料，然后GPU繪制影像，這樣就把16ms最大化的利用起來了，只要CPU和GPU在16ms之內把下一幀資料處理好，那么螢屏就能從快取區中拿到下一幀資料并顯示出來了，如圖：
所以vsync信號就是為了保證16ms繪制出一幀的資料出來，使得螢屏每16ms重繪一次，就能用到最新的幀資料了，這樣畫面就是比較流暢的了，
這整個程序其實就在Choreographer類中實作的，包括同步屏障的使用也在其中，下次會具體講到，
單快取，雙快取，三快取
單快取，就是CPU計算好的資料交給GPU，然后GPU進行影像繪制，最后放到快取區，而螢屏就直接從這個快取區中拿到資料并顯示，
但是這樣做有個問題就是，因為Display和GPU都是操作的同一個快取，就會出現同一個畫面中有不同幀的資料，比如螢屏重繪的時候，第二幀還沒繪制完，那么快取中就有第二幀資料還有第一幀殘留的資料，這樣顯示出來的畫面就有兩個幀的畫面了，比如畫面撕裂，
雙快取，這個雙快取就是設計出來解決單快取問題的，既然Display和GPU不能共用一個快取，那么就設計兩個快取就可以啦，
FrameBuffer來做顯示輸出，也就是螢屏每次從這個快取中取圖形資料，BackBuffer用來放下一幀的畫面，也就是CPU每次繪制資料到這個快取中，然后當CPU完整繪制完下一幀圖形，也就是BackBuffer準備好，螢屏也顯示完上一幀資料的時候，就進行快取交換，把資料同步到FrameBuffer，而這個快取交換點，就是vsync信號時刻，
三快取， Android4.1 引入，一般來說，雙快取就能夠使用了，但是為什么還有一個三快取呢？看圖：
雙快取情況下，如果CPU/GPU處理資料過慢，就會發生上圖的情況，也就是vsync信號來的時候，上一幀資料還沒繪制完，于是A資料圖片顯示了兩幀的時間，而且由于vsync來的時候cpu才開始處理資料，而圖上vsync來的時候，GPU還在處理資料，導致GPU處理完了之后，無法觸發下一幀資料的處理，浪費了一大半時間，后面情況類似，只要CPU/GPU處理資料過慢，就會發生Jank（卡頓等問題）
所以這時候就引入了第三個快取，如圖：

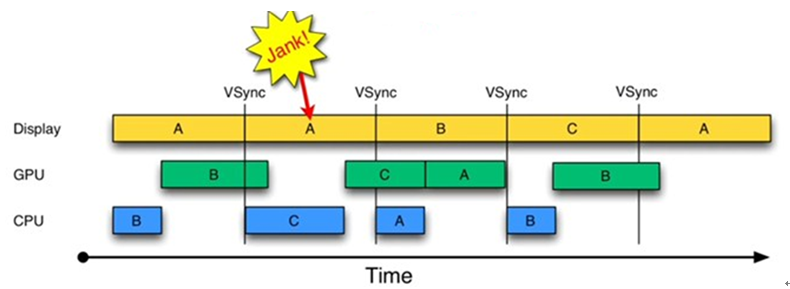

如圖所示，在vsync來的時候，如果GPU還沒處理好資料幀B的圖形，這時候第三個快取區可以來處理后面C幀的資料，然后第二個vsync信號來的時候，雖然第三快取區還在用作處理C幀資料，但是之前的BackBuffer又可以來快取下一幀的資料了，
這樣一來，雖然A幀資料還是顯示了兩個時間點，但是后面由于有新Buffer的加入，可以保證后續影像顯示能正常平滑的顯示了，就相當于多了一個勞動力，可以最大限度利用好時間，
代碼中修改了UI，螢屏是怎么進行重繪的？
當我們用代碼修改了UI，比如使用了setText，修改Textview的值，這時候螢屏不會馬上繪制重繪，而是會呼叫到invalidate方法請求重繪，然后會向VSYNC服務發送請求，等到下一個VSYNC信號觸發的時候，就開始上面說過的流程，也就是處理資料，繪制影像，具體所做的作業就是測量—布局—繪制，接著，螢屏就可以拿到快取區中繪制好的影像并顯示到螢屏上了，
所以任何UI的改變，都要遵從上述所說的VSYNC機制，只是這個程序很短，當然為了保證最快時間繪制到螢屏上，而不讓其他訊息影響到VSYNC的回應速度，就加入了同步屏障，
如果界面保持靜止不變，螢屏會重繪嗎？影像會被重新繪制嗎？
首先，螢屏重繪頻率這個是不會變的，也就是每隔16ms左右就會進行一次重繪，而重繪的幀資料就是我們的程式內部在接收到重繪的vsync信號之后，經過計算繪制后的影像資料，
但是，app并不是每一個vsync信號都能接收到的，只有當應用有繪制需求的時候，才會通過scheduledVsync 方法申請VSYNC信號，然后下一個螢屏重繪的信號才能被我們的程式所接收到，也就是Choreographer類的onVsync方法才能被執行，然后就開始測量—布局—繪制等作業了，
所以，如果界面不變化，我們的程式就收不到VSYNC信號，也就無法處理資料進行繪制了，只有當需要改變界面的時候，才會去申請這個螢屏重繪服務，才能接收到VSYNC信號，這種情況下，螢屏還會進行重繪，只不過重繪的都是同樣的影像資料，
參考
https://juejin.cn/post/6863756420380196877
https://www.cnblogs.com/frrj/archive/2018/07/30/brief-info-of-android-display.html
https://www.jianshu.com/p/10db590ed9a6
