寫在前面的話

1、內容主要參考自：https://www.bilibili.com/video/BV1P7411F7G9
2、內容如果有不正確的，希望可以指出或者補充，
3、鞏固內容

一、DDMS工具

1、了解了部分DDMS的使用

解釋：全稱是Dalvik Debug Monitor Service，是安卓開發環境中的Dalvik虛擬機除錯監控服務，

1、Android Studio4.1.1版本（我使用的版本）的打開方式：

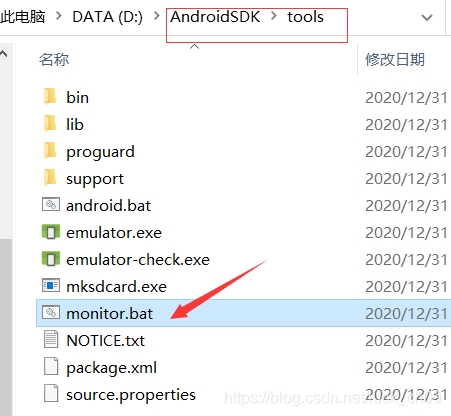

找到“D:\AndroidSDK\tools”目錄下的monitor.bat檔案，雙擊它即可，

在再打開一個模擬器后，Devices就會列出當前系統打開的設備，

2、保存虛擬設備的圖片

• Refresh：如果當前設備的頁面改變了，點擊這個按鈕就會進行重繪到該頁面截圖，
• Rotate：調整截圖方向的，
• Save：保存的，
• Copy：復制當前截圖的，
• Done：關閉，

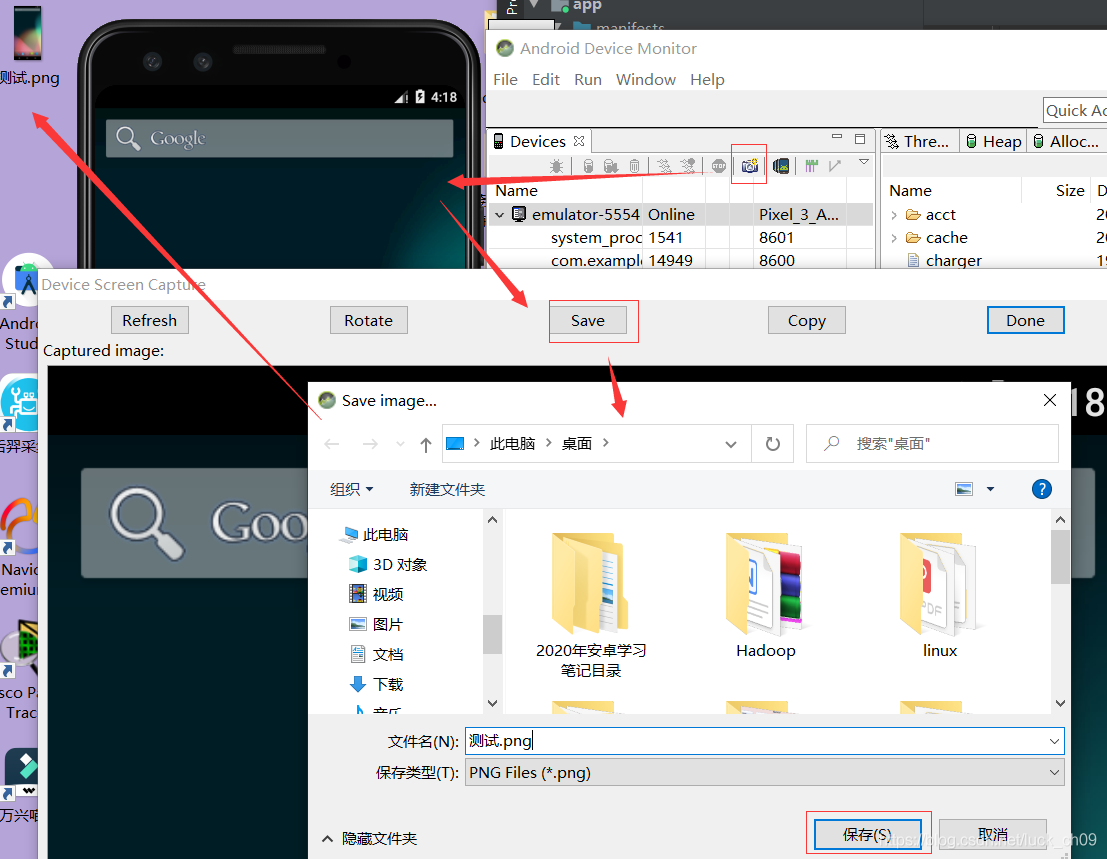

點擊【相機圖示】?【save】?【選擇保存位置等】?【保存】，如下：

二、線性布局

（一）概述

線性布局（LinearLayout）在實際開發中比較常用，它主要以水平和垂直方式來顯示界面中的控制元件，當控制元件水平排列時，顯示順序依次為從左到右，當控制元件垂直排列時，顯示順序依次為從上到下，

在線性布局中，有一個非常重要的屬性—orientation，用于控制控制元件的排列方向，該屬性有兩個值：vertical和horizontal（默認），其中vertical表示的是線性布局垂直顯示，horizontal表示線性布局水平顯示，

（二）主要屬性

關于線性布局（LinearLayout）的部分屬性，整理如下，

注：match_parent和fill_parent的意義相同，但官方更推薦match_parent，（Android Studio4.1.1版本fill_parent已經顯示過時了）

（三）測驗

1、orientation屬性

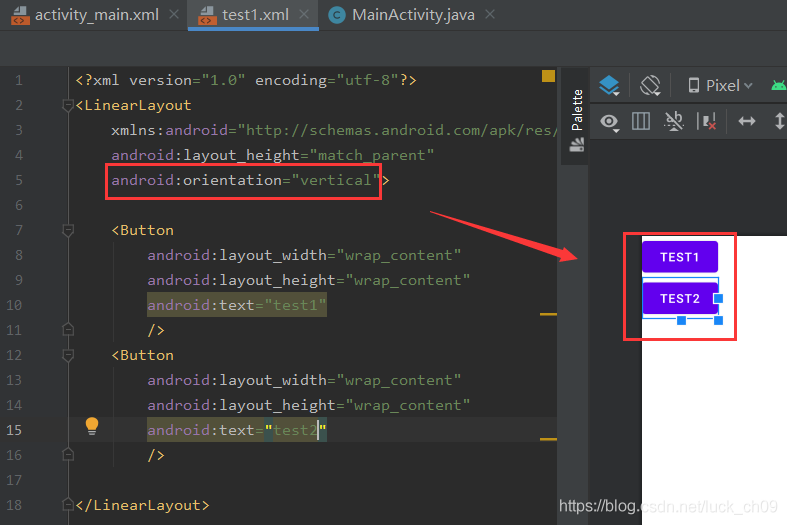

① 測驗android:orientation=“vertical”，效果如下，

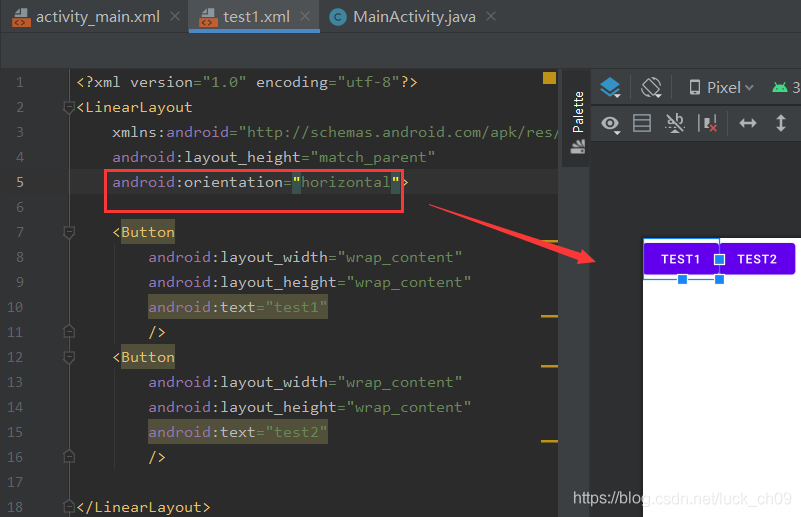

② 測驗 android:orientation=“horizontal”，效果如下，

補充（更改默認字母全部大寫效果）：添加：android:textAllCaps=“false”

2、layout_weight屬性

權重屬性（layout_weight）：用于指定剩余空閑空間的分割比例（按照給定的比例分配當前父容器的剩余空間），在一般開發中主要用于適配多種螢屏，

如下，兩個按鈕layout_weight屬性的值分別等于1，3：表示將界面垂直或水平平均分為三份，前者占有一份的比列，后者占有三份的比列，

注意：為了能更明顯的看出效果，將layout_Height屬性或layout_width屬性的值設定為0，

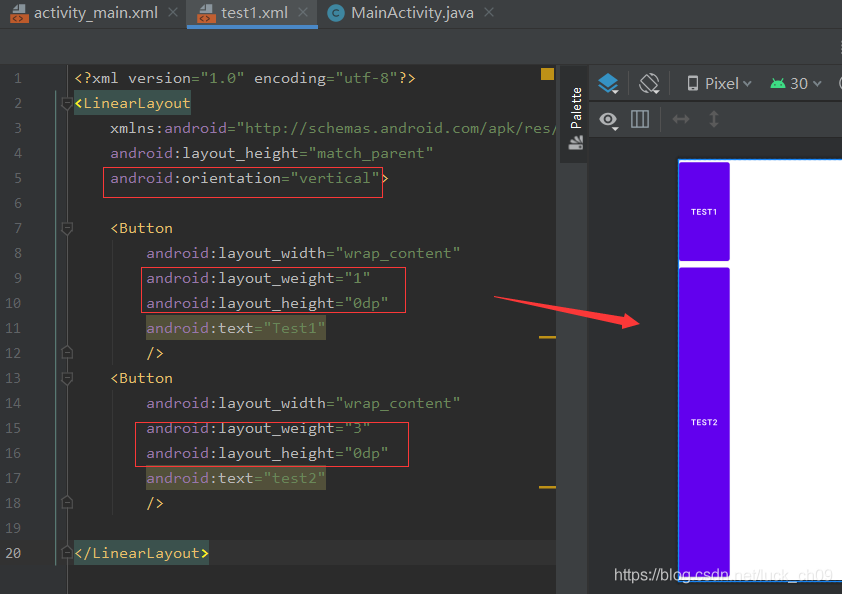

① 垂直劃分效果

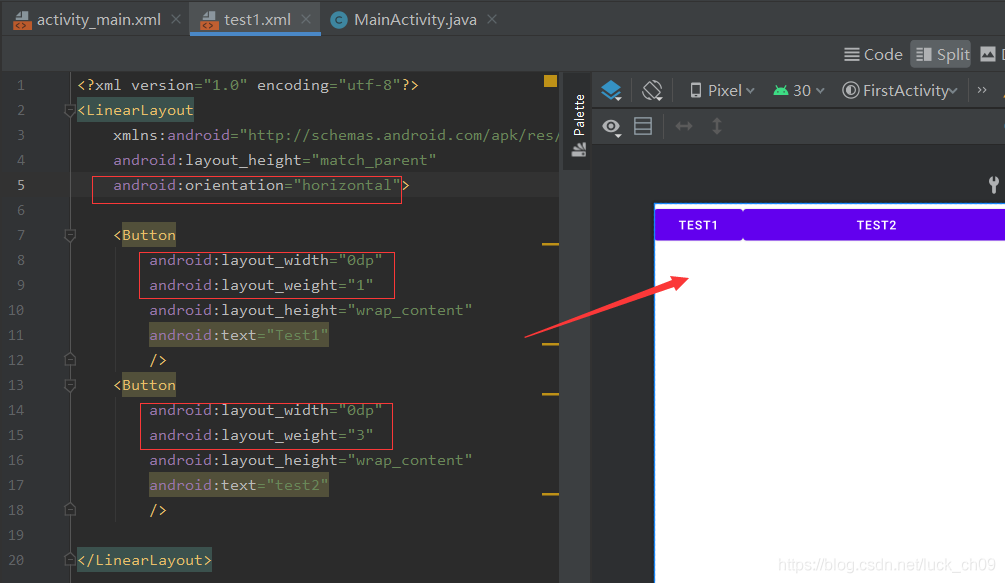

② 水平劃分效果

三、界面練習任務-登錄界面

（一）分析任務

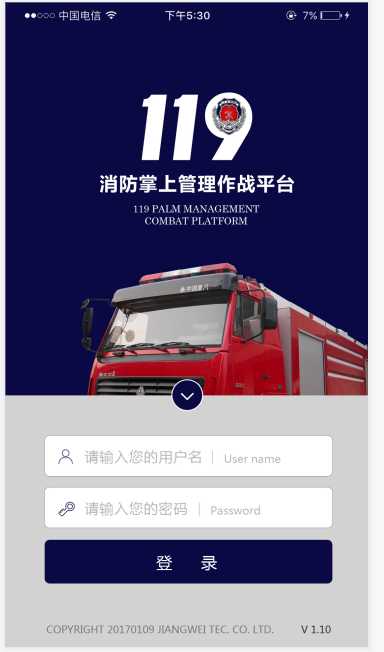

1、任務效果圖

需要實作如下效果的界面，

2、界面劃分

從效果圖中，可以看出它主要由背景圖、頭部圖示、兩個輸入框以及登錄按鈕四部分組成，

具體劃分的結構如下，

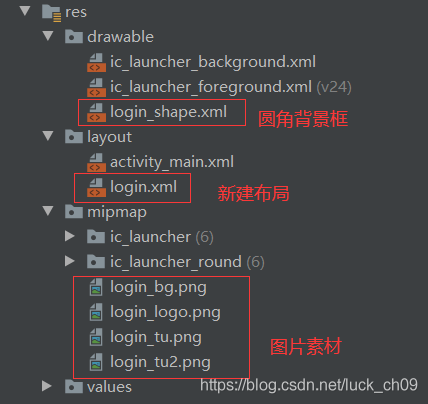

3、檔案準備

注：從效果圖可以看出它的輸入框邊框部分是圓角的，因此需要準備一個圓角的背景框，

圖片素材由截圖再經過PS（背景色覆寫）制作而成，
圖片素材鏈接（百度網盤）: https://pan.baidu.com/s/1DiucQPhUcQkQfPjDD6LQnA 提取碼: 388p

（二）具體實施

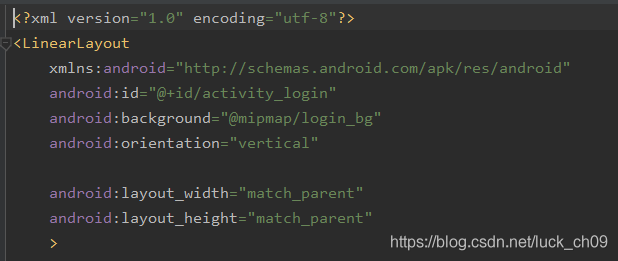

背景部分實作，也就是最外層的布局：

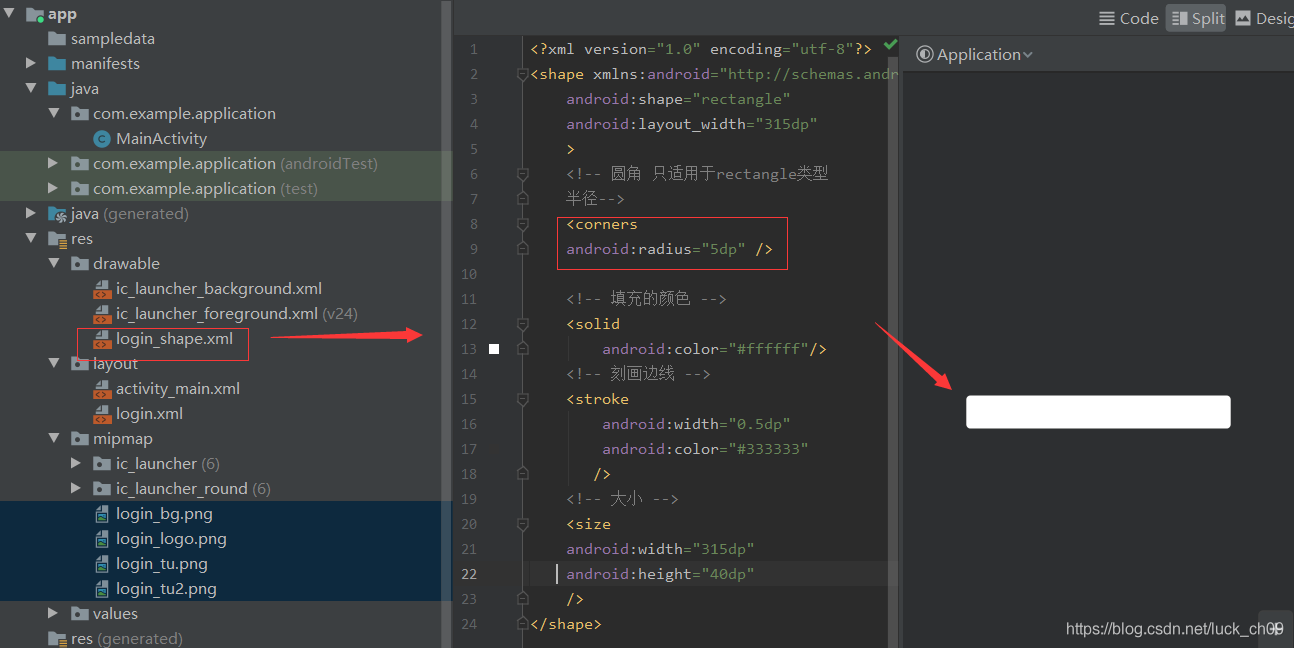

圓角邊框實作：

主要采用radius屬性，

1、頭部圖示部分

使用ImageView控制元件來撰寫，具體如下，

補充（設定ImageView圖片的顯示比例）：scaleType的屬性

2、輸入框部分

在這部分，采用了兩個線性布局來進行包裹，里面再使用了ImageView控制元件、EditText控制元件和TextView控制元件，

<!-- 輸入框部分   -->
    <LinearLayout
        android:paddingLeft="10dp"

        android:layout_marginTop="20dp"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"

        android:background="@drawable/login_shape"
        >
    <!--小標部分1-->
    <ImageView
        android:layout_gravity="center_vertical"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"

        android:background="@mipmap/login_tu"
        />

    <EditText
        android:layout_gravity="center_vertical"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"

        android:hint="請輸入您的用戶名"
        android:background="@null"
        android:textSize="15dp"
        />
    <TextView
        android:layout_gravity="center_vertical"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"

        android:text="   |  User name"
        android:textSize="13sp"
        android:textColor="#cccccc"
        />
    </LinearLayout>

    <LinearLayout
        android:paddingLeft="10dp"
        android:background="@drawable/login_shape"

        android:layout_marginTop="10dp"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"

        >
    <!--小標部分2-->
    <ImageView
        android:layout_gravity="center_vertical"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"

        android:background="@mipmap/login_tu2"/>

    <EditText
        android:layout_gravity="center_vertical"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"

        android:hint="請輸入您的密碼"
        android:background="@null"
        android:textSize="15dp"

        android:inputType="textPassword"
        />
    <TextView
        android:layout_gravity="center_vertical"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"

        android:text="   |  Password"
        android:textSize="13sp"
        android:textColor="#cccccc"
        />
    </LinearLayout>

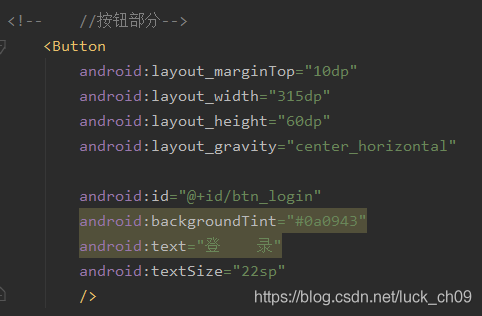

3、按鈕部分

android:backgroundTint=“自定義顏色”，可以改變按鈕的背景顏色，

（三）效果展示

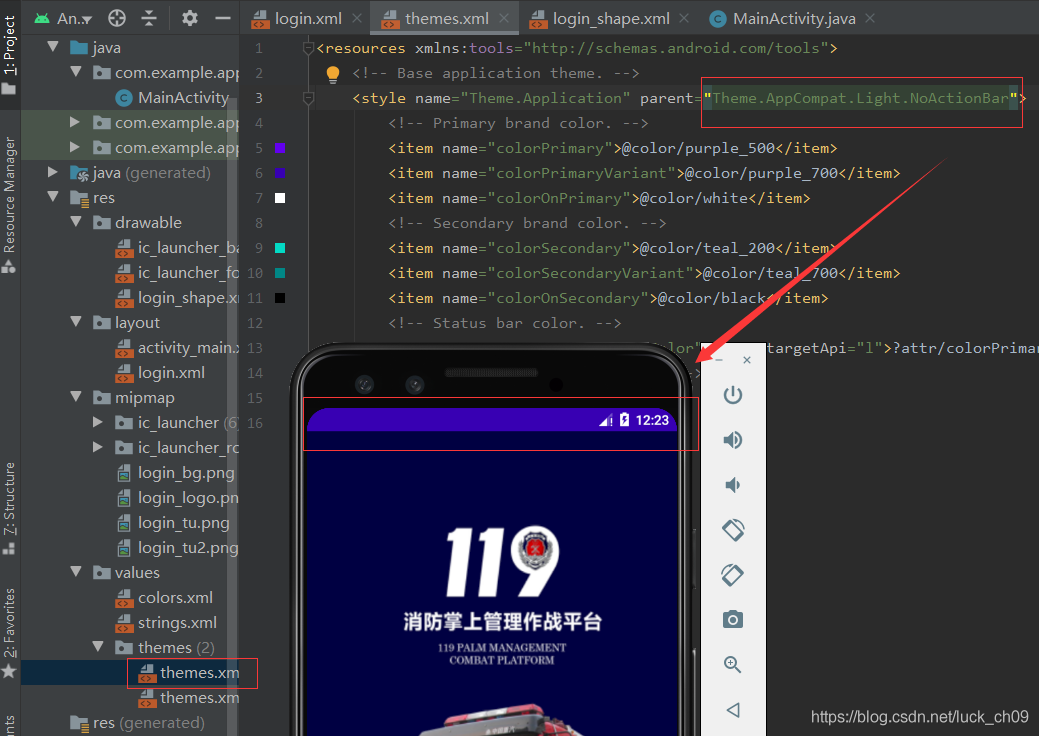

為了與任務效果圖一樣，修改themes.xml（主題）檔案的parent部分的內容，就不會顯示專案名稱，（另 有些細節需要調整，如原來的上邊距）

最終效果如下，

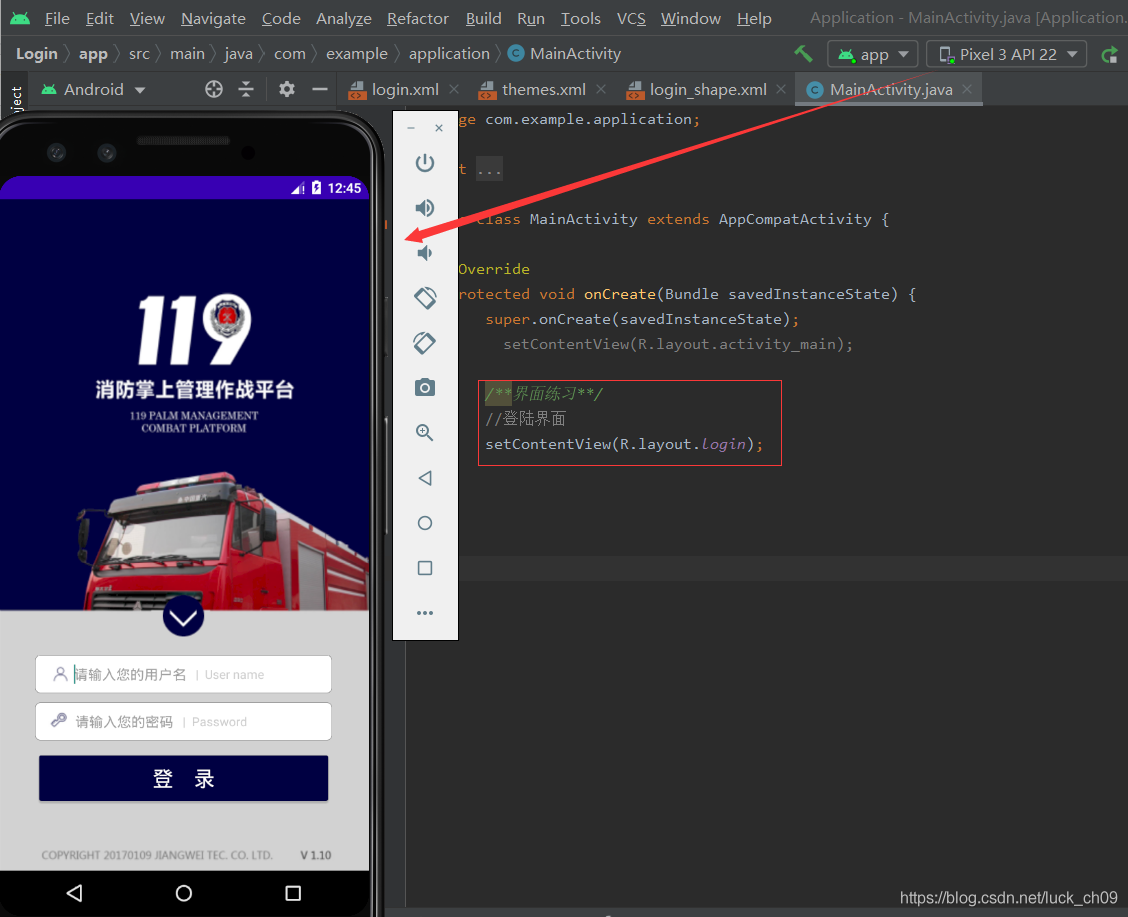

注意：在運行之前，需要設定內容給當前的activity加載一個頁面（圖中的框框部分）

補充（更改專案名程后在虛擬機上顯示）：名字通常是由values檔案夾中strings.xml的app_name決定的，
