相對布局

昨天，我進行了幀形布局的學習，進行我將進行常用布局中的相對布局的學習，

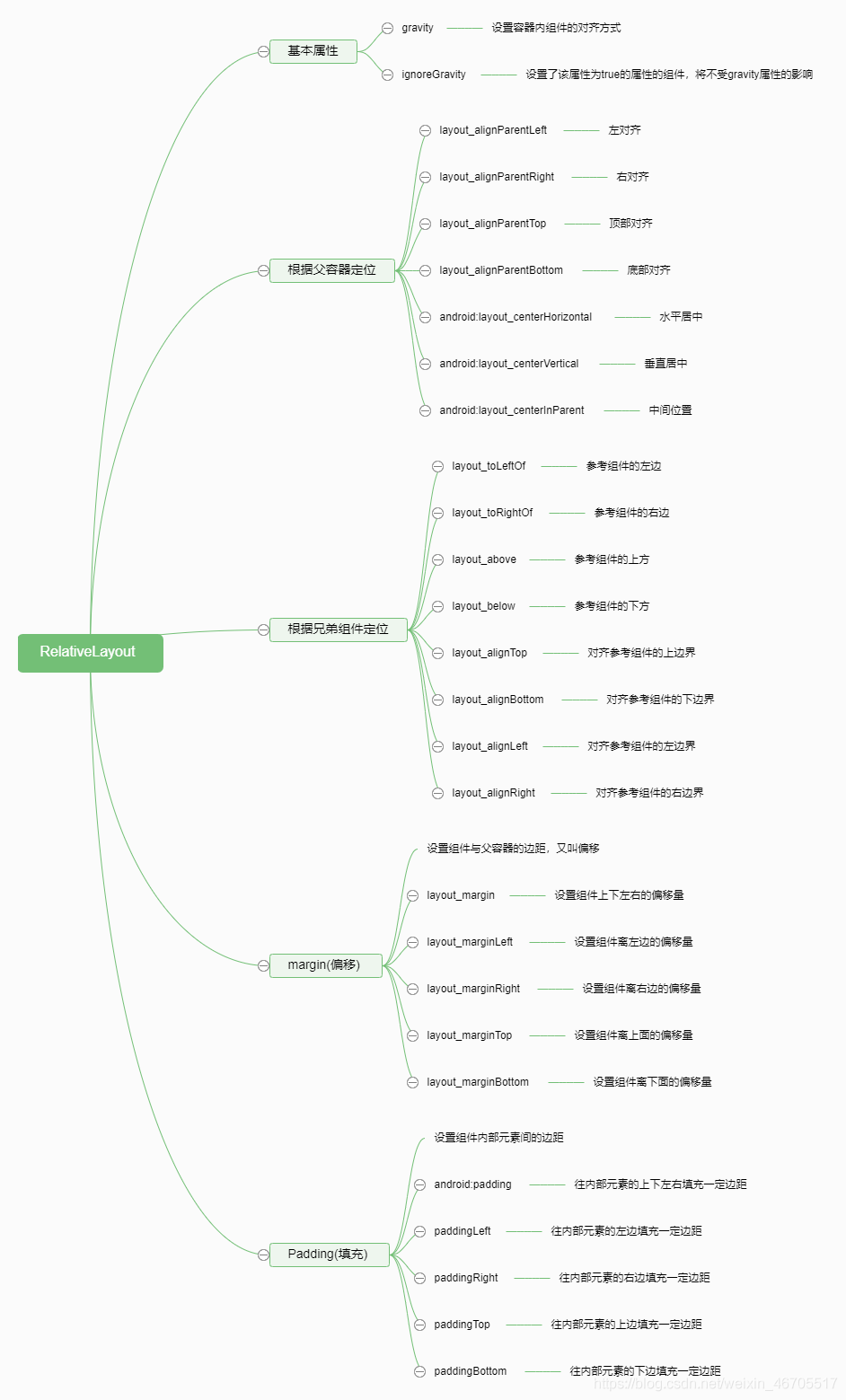

相對布局核心屬性

案例演示（一）

實作步驟

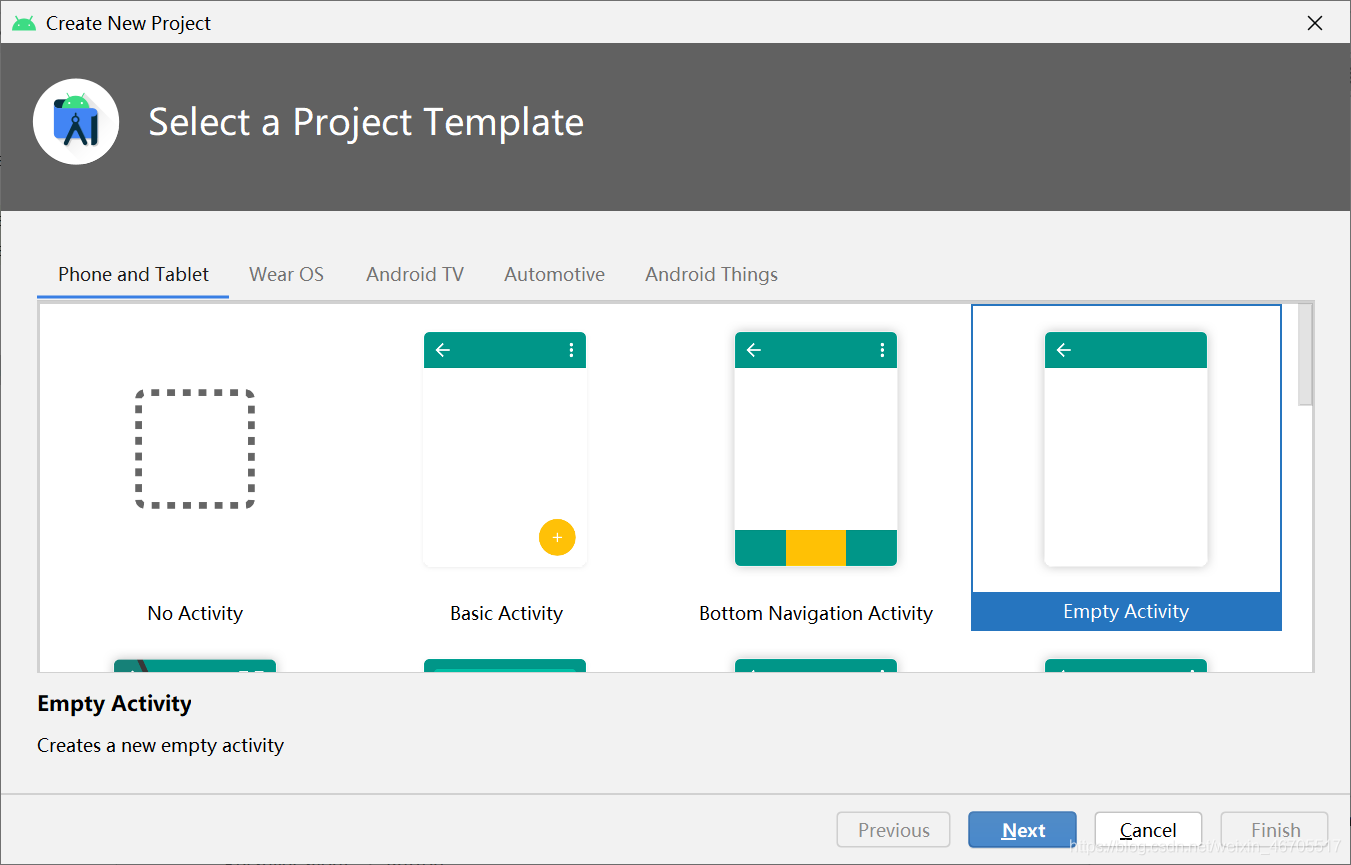

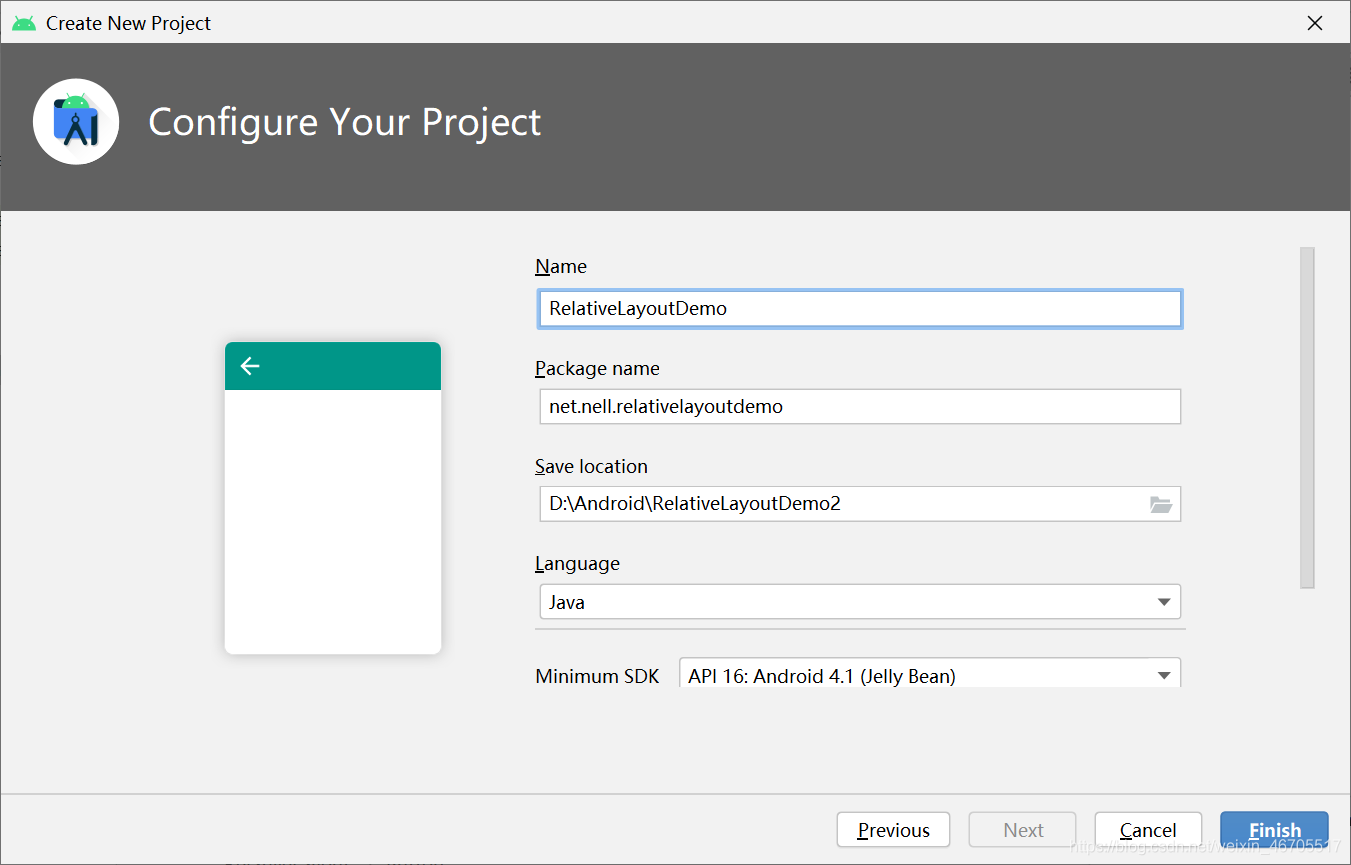

（一）創建安卓應用（RelativeLayoutDemo）


(二)進行activity_main.xml檔案的撰寫

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <!--中間按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnCenter"
        android:layout_centerInParent="true"
        android:text="中央"/>

    <!--左上按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnUpperLeft"
        android:layout_toLeftOf="@id/btnCenter"
        android:layout_above="@+id/btnCenter"
        android:text="左上"/>

    <!--右上按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnUpperRight"
        android:layout_toRightOf="@id/btnCenter"
        android:layout_above="@+id/btnCenter"
        android:text="右上"/>

    <!--左下按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnLowerLeft"
        android:layout_toLeftOf="@+id/btnCenter"
        android:layout_below="@+id/btnCenter"
        android:text="左下"/>

    <!--右下按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnLowerRight"
        android:layout_toRightOf="@+id/btnCenter"
        android:layout_below="@+id/btnCenter"
        android:text="右下"/>
    <!--確定按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnOK"
        android:layout_below="@+id/btnLowerLeft"
        android:layout_alignLeft="@+id/btnLowerLeft"
        android:layout_marginTop="15dp"
        android:text="確定"/>
    <!--撤銷按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnCancel"
        android:layout_below="@+id/btnLowerRight"
        android:layout_alignLeft="@+id/btnLowerRight"
        android:layout_marginTop="15dp"
        android:text="取消"/>
    <!--左上角按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnUpperLeftCorner"
        android:layout_alignParentTop="true"
        android:layout_alignParentLeft="true"
        android:text="左上角"/>
    <!--右上角按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnUpperRightCorner"
        android:layout_alignParentRight="true"
        android:layout_alignParentTop="true"
        android:text="右上角"/>
    <!--左下角按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnLowerLeftCorner"
        android:layout_alignParentLeft="true"
        android:layout_alignParentBottom="true"
        android:text="左下角"/>
    <!--右下角按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnLowerRightCorner"
        android:layout_alignParentRight="true"
        android:layout_alignParentBottom="true"
        android:text="右下角"/>

</RelativeLayout>

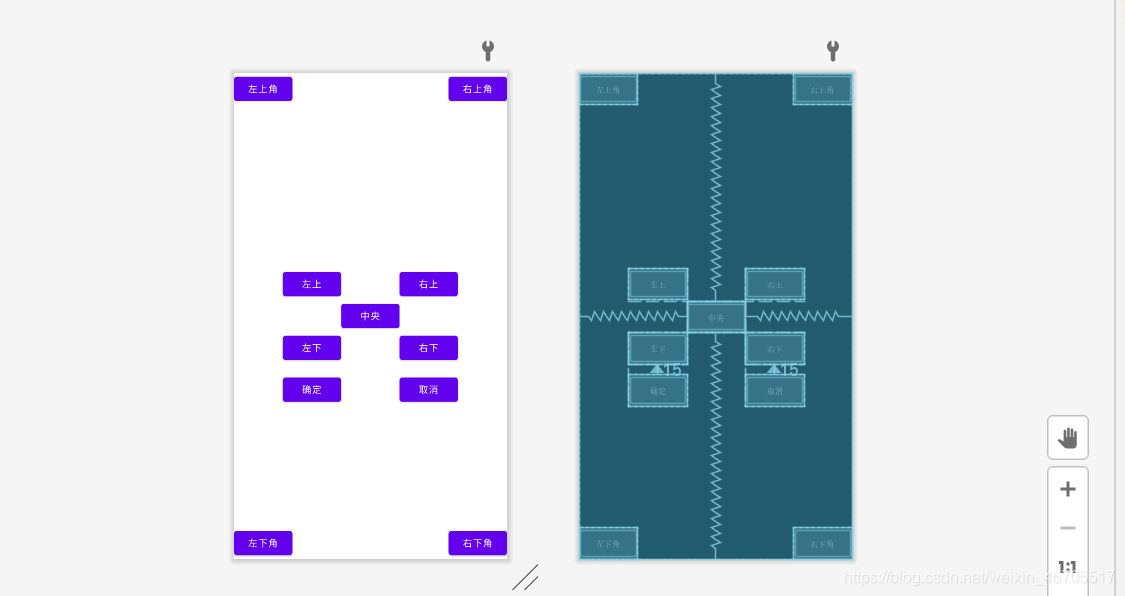

代碼所示的按鈕布局,如圖所示：

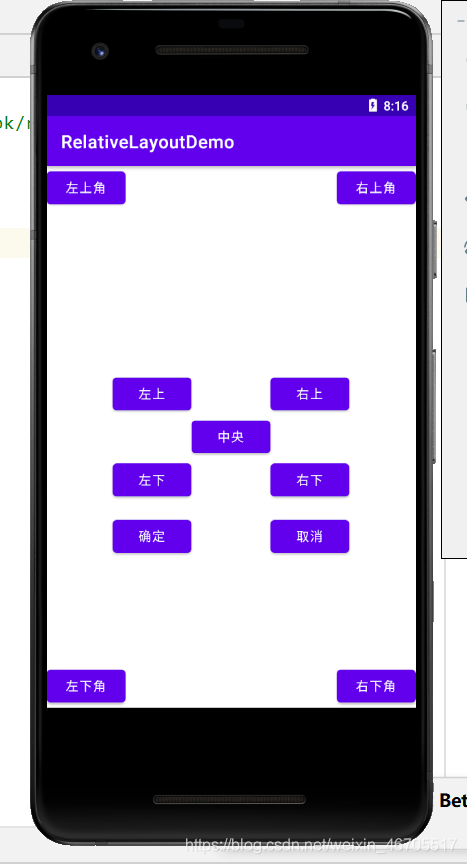

運行代碼，所得結果如下圖所示：

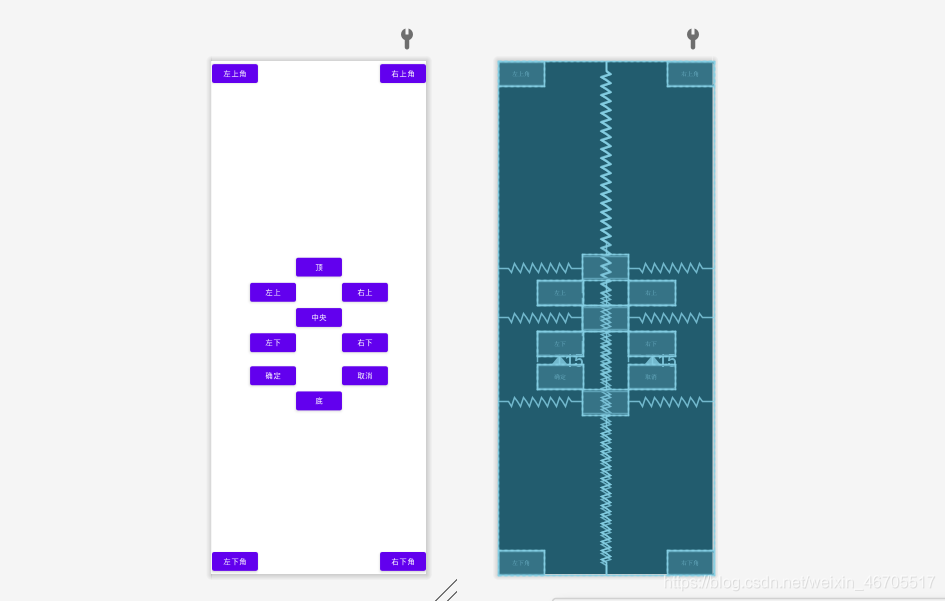

為實作如下圖所示的按鈕分布圖，我們可以在上面所述案例的代碼中添加如下所示代碼即可，

<!--頂按鈕-->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnUpperCenter"
        android:layout_above="@+id/btnUpperLeft"
        android:layout_centerInParent="true"
        android:text="頂"/>

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnLowerCenter"
        android:layout_below="@+id/btnOK"
        android:layout_centerInParent="true"
        android:text="底"/>

案例演示（二）

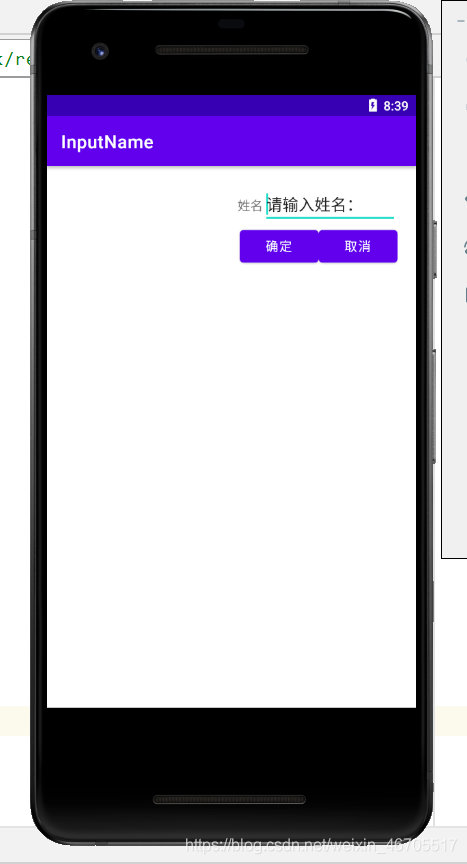

效果如下圖所示：

詳細代碼如圖所示：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="20dp"
    tools:context=".MainActivity">

    <EditText
        android:id="@+id/edtName"
        android:layout_width="150dp"
        android:layout_height="wrap_content"
        android:layout_alignParentTop="true"
        android:layout_alignParentRight="true"
        android:text="請輸入姓名："/>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/tvName"
        android:layout_alignBaseline="@+id/edtName"
        android:layout_toLeftOf="@+id/edtName"
        android:text="姓名"/>

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnCancel"
        android:layout_alignParentRight="true"
        android:layout_below="@id/edtName"
        android:text="取消"/>

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnOK"
        android:layout_alignBaseline="@id/btnCancel"
        android:layout_toLeftOf="@+id/btnCancel"
        android:text="確定"/>

</RelativeLayout>

案例演示（三）

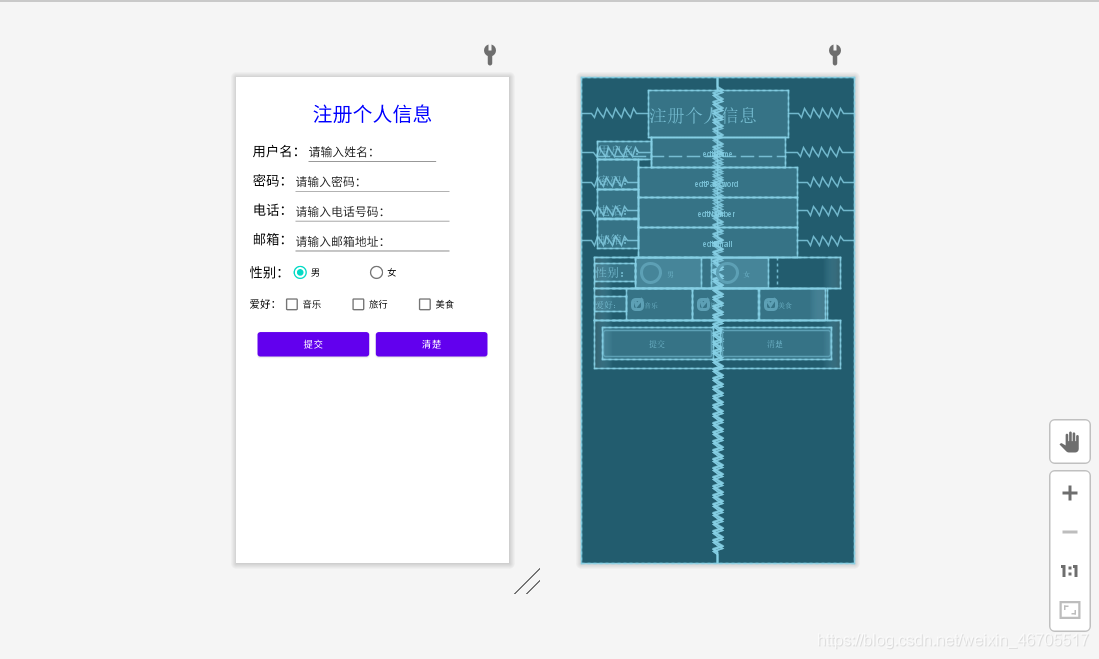

效果如圖所示：

詳細代碼如下（activity_main.xml）：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="20dp"
    android:orientation="vertical"
    tools:context=".MainActivity">
    <!--輸入框-->
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:layout_alignParentTop="true"
        android:text="注冊個人資訊"
        android:padding="15dp"
        android:textSize="30dp"
        android:id="@+id/Tilte"
        android:textColor="#0000ff"/>


    <EditText
    android:id="@+id/edtName"
    android:layout_width="200dp"
    android:layout_height="wrap_content"
    android:layout_below="@+id/Tilte"
    android:layout_centerInParent="true"
    android:text="請輸入姓名："/>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/tvName"
        android:layout_alignBaseline="@+id/edtName"
        android:layout_toLeftOf="@+id/edtName"
        android:textSize="20dp"
        android:textColor="@color/black"
        android:text="用戶名："/>

    <EditText
        android:id="@+id/edtPassword"
        android:layout_width="240dp"
        android:layout_height="wrap_content"
        android:layout_below="@+id/edtName"
        android:layout_centerInParent="true"
        android:text="請輸入密碼：" />

    <TextView
        android:id="@+id/tvPassword"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@+id/tvName"
        android:paddingTop="17dp"
        android:layout_toLeftOf="@+id/edtPassword"
        android:text="密碼："
        android:textColor="@color/black"
        android:textSize="20dp" />

    <EditText
        android:id="@+id/edtNumber"
        android:layout_width="240dp"
        android:layout_height="wrap_content"
        android:layout_below="@+id/edtPassword"
        android:layout_centerInParent="true"
        android:text="請輸入電話號碼：" />

    <TextView
        android:id="@+id/tvNumber"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@+id/tvPassword"
        android:paddingTop="17dp"
        android:layout_toLeftOf="@+id/edtNumber"
        android:text="電話："
        android:textColor="@color/black"
        android:textSize="20dp" />

    <EditText
        android:id="@+id/edtEmail"
        android:layout_width="240dp"
        android:layout_height="wrap_content"
        android:layout_below="@+id/edtNumber"
        android:layout_centerInParent="true"
        android:text="請輸入郵箱地址：" />

    <TextView
        android:id="@+id/tvEmail"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@+id/tvNumber"
        android:paddingTop="17dp"
        android:layout_toLeftOf="@+id/edtEmail"
        android:text="郵箱："
        android:textColor="@color/black"
        android:textSize="20dp" />
    <!--單選框-->
    <!--單選按鈕-->
    <LinearLayout
        android:layout_width="380dp"
        android:id="@+id/tvChoose01"
        android:layout_height="wrap_content"
        android:gravity="center_vertical"
        android:layout_below="@+id/edtEmail"
        android:orientation="horizontal">
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:id="@+id/tvGender"
            android:textColor="@color/black"
            android:text="@string/gender1"
            android:textSize="20dp"/>
        <RadioGroup
            android:layout_width="200dp"
            android:layout_height="wrap_content"
            android:id="@+id/rgGender"
            android:orientation="horizontal">
            <RadioButton
                android:layout_width="100dp"
                android:layout_height="wrap_content"
                android:id="@+id/rbMale"
                android:checked="true"
                android:text="@string/gender1_1"/>
            <RadioButton
                android:layout_width="100dp"
                android:layout_height="wrap_content"
                android:id="@+id/rbFemale"
                android:layout_marginLeft="15dp"
                android:text="@string/gender1_2"/>
        </RadioGroup>
    </LinearLayout>
    <!--復選框-->
    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/tvChoose02"
        android:layout_below="@+id/tvChoose01">
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:id="@+id/tvHobby"
            android:text="@string/hobby"
            android:textColor="#000000"
            android:textSize="16dp"/>
        <CheckBox
            android:layout_width="100dp"
            android:layout_height="wrap_content"
            android:id="@+id/cbMusic"
            android:text="@string/music" />
        <CheckBox
            android:layout_width="100dp"
            android:layout_height="wrap_content"
            android:id="@+id/cbTravel"
            android:text="@string/travel"/>
        <CheckBox
            android:layout_width="100dp"
            android:layout_height="wrap_content"
            android:id="@+id/cdFood"
            android:text="@string/food"/>

    </LinearLayout>
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_below="@+id/tvChoose02"
        android:padding="12dp">
        <Button
            android:layout_width="40dp"
            android:layout_height="wrap_content"
            android:id="@+id/btnOK"
            android:layout_weight="1"
            android:text="提交"
            />
        <Button
            android:layout_width="40dp"
            android:layout_height="wrap_content"
            android:id="@+id/btnClear"
            android:layout_weight="1"
            android:text="清楚"
            android:layout_marginLeft="10dp" />
    </LinearLayout>

</RelativeLayout>
