本文將分享Android相關基礎知識和Android APP控制元件定位工具的使用方法，

Android基礎知識

Android布局

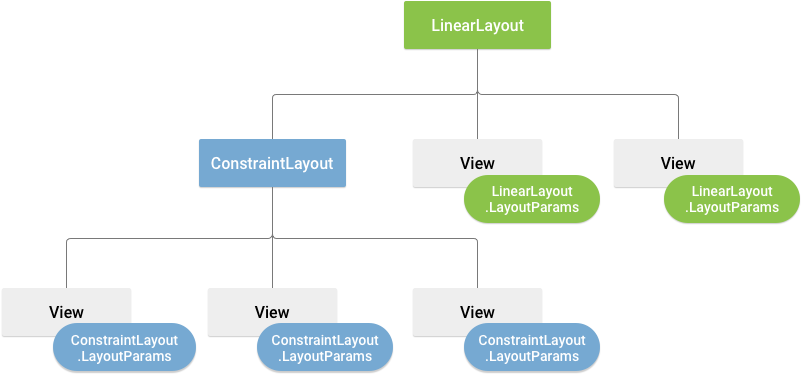

Android是通過容器的布局屬性來管理子控制元件的位置關系（iOS去掉了布局的概念，直接用變數之間的相對關系完成位置的計算），把界面上所有的控制元件根據他們的間距的大小，擺放在正確的位置，布局是一種可用于放置很多控制元件的容器，通過多層布局嵌套完成一些比較復雜的界面，

Android布局有LinearLayout(線性布局)、RelativeLayout(相對布局)、FrameLayout(幀布局)、AbsoluteLayout(絕對布局)、TableLayout(表格布局)、Grid layout(網格布局)、ConstraintLayout(約束布局)等，布局的內部除了放置控制元件外，也可以放置布局，通過多層布局的嵌套，我們就能夠完成一些比較復雜的界面，

Android四大組件

Android四大基本組件分別是Activity，Service服務，Content Provider內容提供者，Broadcast Receiver廣播接收器，

1、activity

• 與用戶互動的可視化界面
• 一個Activity通常就是一個單獨的螢屏（視窗）
• Activity之間通過Intent進行通信

2、Service

• service 實作后臺運行程式，在后臺完成用戶指定的操作
• 通常用于為其他組件提供后臺服務或監控其他組件的運行狀態，

3、Content Provider

• content provider 內容提供者，提供程式所需要的資料
• 只有需要在多個應用程式間共享資料才需要內容提供者，是不同應用程式間共享資料的唯一方式，

4、Broadcast Receiver

• 監聽外部事件的到來(比如來電)

Android控制元件

常用的控制元件：

• TextView(文本控制元件)，EditText(可編輯文本控制元件)

• Button(按鈕)，imageButton(圖片按鈕)，ToggIeButton(開關按鈕)

• Image View(圖片控制元件)

• CheckBox(復選框控制元件), RadioButton(單選框控制元件)

元素定位實際上就是定位控制元件，Android應用的層級結構使用xml撰寫，xml全名叫可擴展標記語言，類似于HTML，可以看作一個微型的資料庫，android系統里安裝的每一個app，其資訊都被存到一個xml里，

xml定義了節點和屬性，每個控制元件都有它的屬性(resourceid, xpath, aid)，沒有css屬性（樣式檔案和布局xml檔案是分開的），

Android中提供了三種決議XML的方式：DOM(Document Object Model)、SAX(Simple API XML)以及Pull決議方式，DOM決議器在決議XML檔案時，會把檔案中的所有元素按照其出現的層次關系，決議成一個個Node物件(節點)，形成Dom樹，DOM允許用戶遍歷檔案樹，訪問父節點、子節點或者兄弟節點，每個節點具有特定的屬性：

• clickable
• content-desc
• resource-id
• text
• bounds
• …

App控制元件定位

對App控制元件的定位其實就是節點和屬性的定位，Android App推薦使用uiautomatorviewer工具進行定位，它是 sdk路徑下的一個工具，也可以用Appium inspector工具來定位，

uiautomatorviewer定位

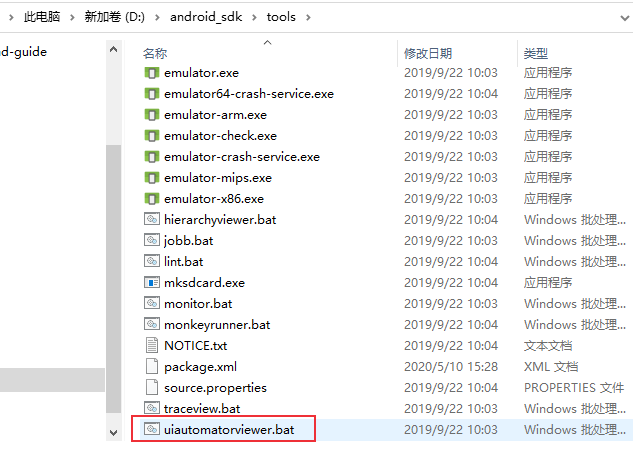

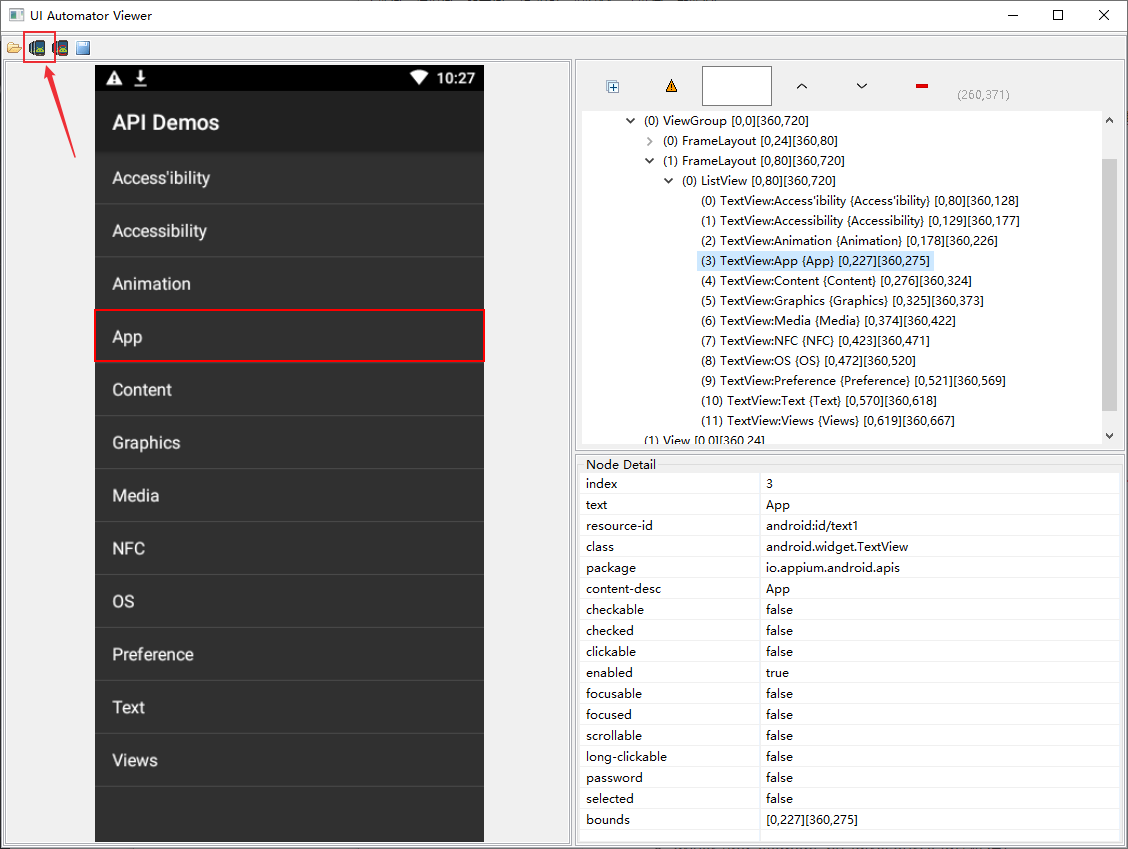

電腦通過無線或者USB連接到手機設備后（或者連接到模擬機），雙擊uiautomatorviewer.bat打開uiautomatorviewer工具，

點擊左上角第二個或者第三個圖示獲取當前手機APP頁面，在右邊可以看到app的xml結構樹，可以獲取到每個節點的詳細屬性，

Appium inspector工具

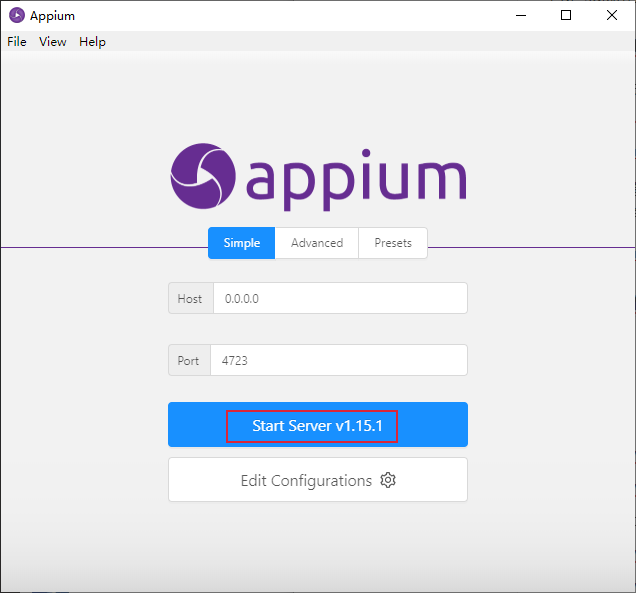

打開appium，點擊【啟動服務器】

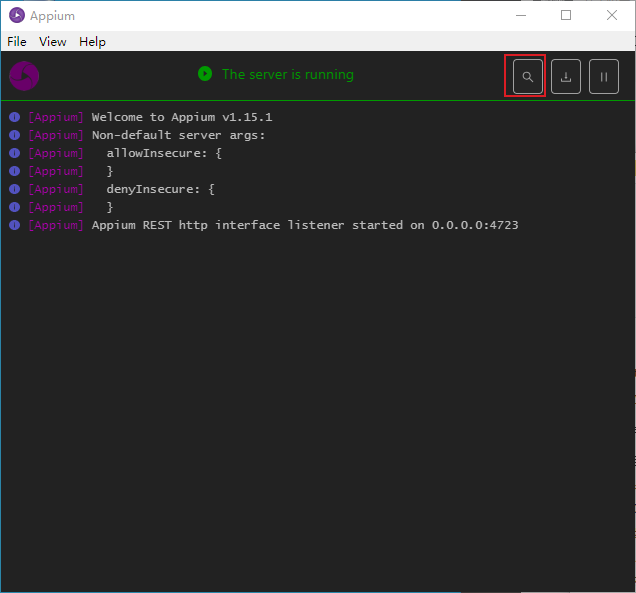

點擊右上角搜索標志圖示【Start Inspector Session】

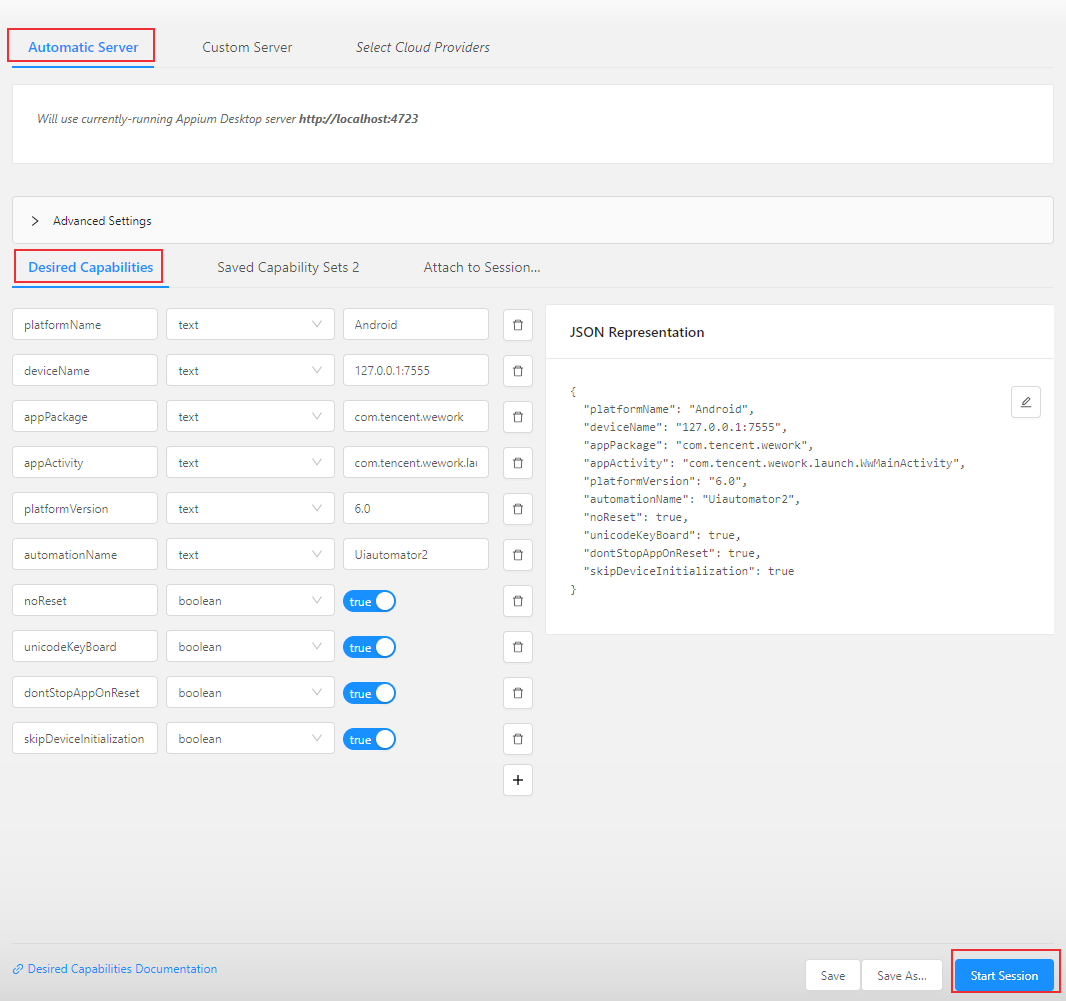

編輯Desired Capabilities

Capability設定：

• platformName：Android或者iOS
• deviceName：設備名，127.0.0.1:7555是網易mumu模擬器，開啟后需要使用adb命令adb connect 127.0.0.1:7555連接，
• appPackage：包名
• appActivity：Activity名字
• platformVersion：系統版本
• automationName：默認使用 uiautomator2(andorid默認使用 uiautomator2，ios默認使用 XCUITest)
• noReset：是否在測驗前后重置相關環境(例如首次打開彈框,或者是登錄資訊)
• unicodeKeyBoard：是否需要輸入非英文之外的語言并在測驗完成后重置輸入法
• dontStopAppOnReset：首次啟動的時候,不停止app(可以除錯或者運行的時候提升運行速度)
• skipDeviceInitialization：跳過安裝,權限設定等操作(可以除錯或者運行的時候提升運行速度)

其他更多引數參考官方檔案：https://github.com/appium/appium/blob/master/docs/en/writing-running-appium/caps.md

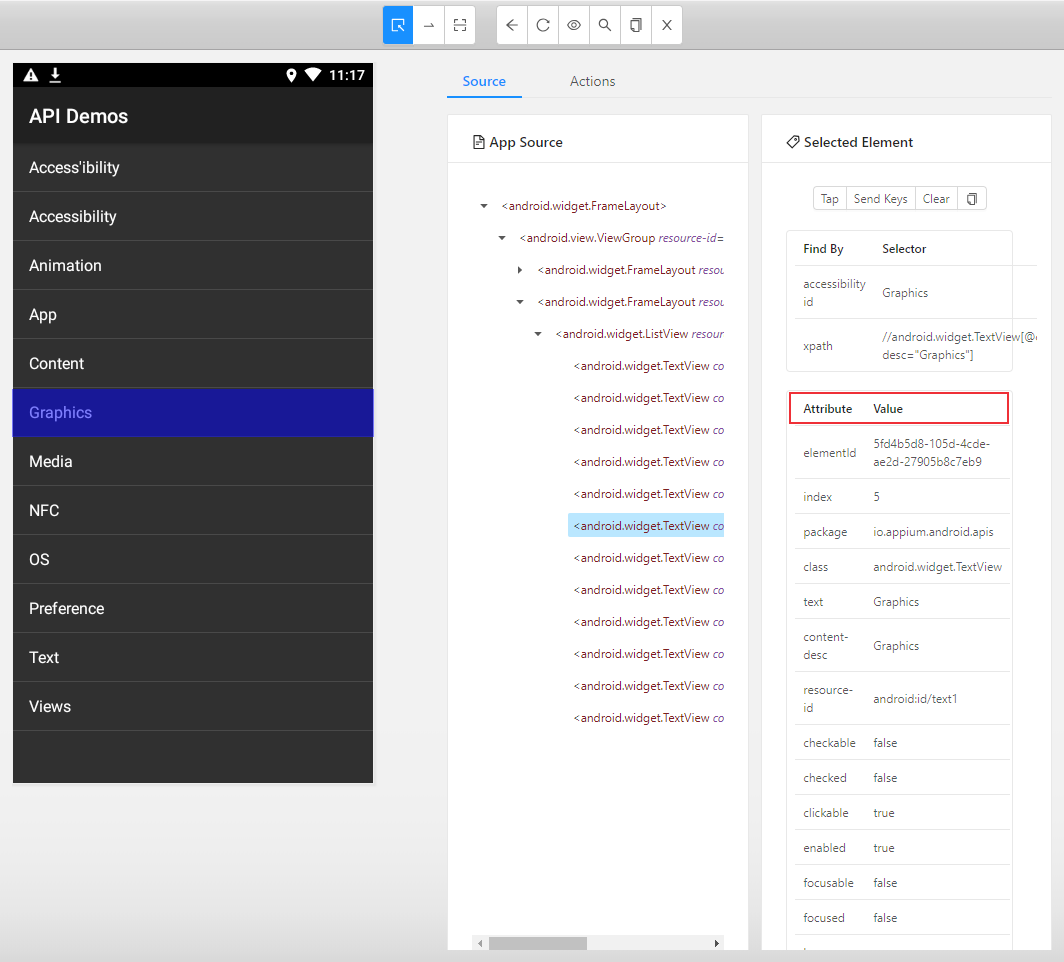

主要設定好前面6個引數后，點擊右下角【Start Session】，可以獲取到每個節點的詳細屬性，

用例錄制

appium desktop可以錄制用例，并生成測驗代碼

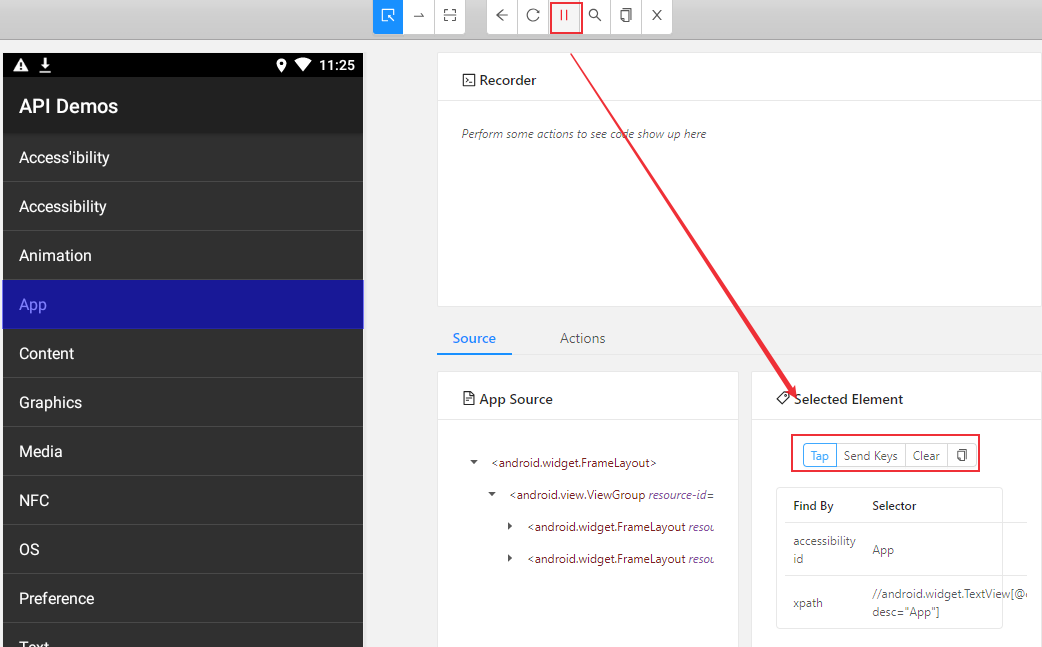

點擊上方眼睛圖示，開始錄制，手動點擊左邊app元素，右邊顯示了三種元素操作方法：Tap、Send Keys、Clear，選擇對應的操作

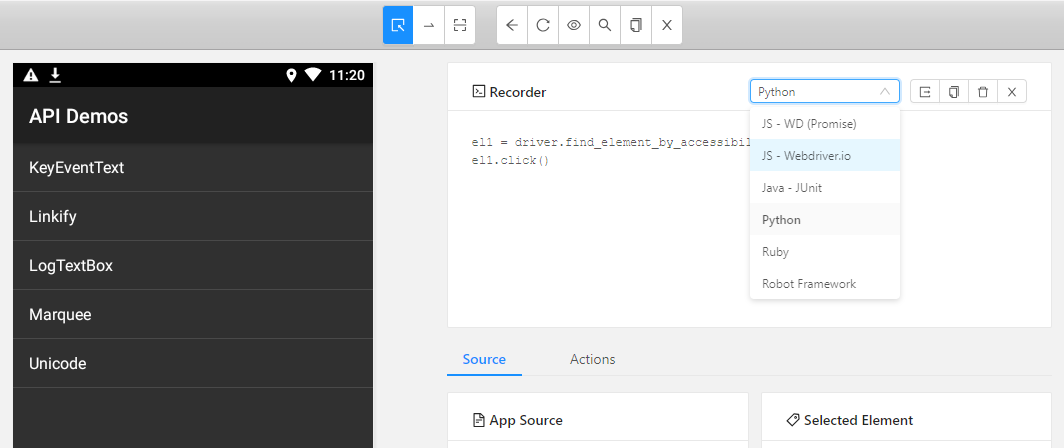

完成后測驗步驟后，點擊停止錄制，右上角可以看到生成的自動化代碼，可以選擇Java，Python等語言，

獲取到app頁面元素屬性值后就可以使用appium來進行定位，實作對app的操作，下一篇文章將介紹appium元素定位方法，

Python + Appium啟動APP

APP自動化測驗關鍵步驟包括：

• 匯入依賴:
  from appium import webdriver
• capabilities設定
• 初始化 driver
  webdriver.remote('http://127.0.0.1:4723/wd/hub', desired_caps)
• 元素定位與操作
• 斷言 assert

下面代碼實作打開雪球APP，點擊輸入框，輸入”京東“，然后退出，

#!/usr/bin/python3
# -*-coding:utf-8-*-
from appium import webdriver
desired_caps = {}
# desired_caps['recreateChromeDriverSessions'] = True
desired_caps['platformName'] = 'Android'
desired_caps['platformVersion'] = '5.1.1'
desired_caps['deviceName'] = '127.0.0.1:7555'
desired_caps['appPackage'] = 'com.xueqiu.android'
desired_caps['automationName'] = 'Uiautomator2'
desired_caps['appActivity'] = '.common.MainActivity'
desired_caps['newCommandTimeout'] = 3000
desired_caps['unicodeKeyboard'] = True
desired_caps['noReset'] = 'true'
desired_caps['dontStopAppOnReset'] = 'true'
desired_caps['skipDeviceInitialization'] = 'true'
driver = webdriver.Remote('http://127.0.0.1:4723/wd/hub', desired_caps)
driver.implicitly_wait(15)
driver.find_element_by_id("com.xueqiu.android:id/tv_search").click()
driver.find_element_by_id("com.xueqiu.android:id/search_input_text").send_keys("京東")
driver.quit()
