Android開發彈性布局FlexboxLayout知識總結-有解無憂

今天分享一下彈性布局FlexboxLayout的使用總結，又是一篇個人有道云筆記轉移系列，早些年我們實作一個換行的標簽云、實作一個不規則的九宮格、實作一個不規整瀑布流等等這些“嘿嘿嘿”設計總是要思索半天，FlexboxLayout的出現面對這些問題將為你節省幾億個腦細胞不在話下，我第一次接觸這個布局方式還是從早前一個前端寫H5的小哥嘴里得到的，我順便舉一反三搜了一下發現我們Android上也有，還是google官方出品，看來知識都是相通的，好了，廢話不多說，直接淦！

GitHub

官方地址： https://github.com/google/flexbox-layout

接入依賴：

dependencies {
    implementation 'com.google.android:flexbox:2.0.1'
}

值得注意的是從1.1.0開始，該庫直接對接AndroidX，如果想要使用1.1.0及以上版本盡快升級到AndroidX咯，

簡單使用方式

XML

<com.google.android.flexbox.FlexboxLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    app:flexWrap="wrap"
    app:alignItems="stretch"
    app:alignContent="stretch" >

    <TextView
        android:id="@+id/textview1"
        android:layout_width="120dp"
        android:layout_height="80dp"
        app:layout_flexBasisPercent="50%"/>

    <TextView
        android:id="@+id/textview2"
        android:layout_width="80dp"
        android:layout_height="80dp"
        app:layout_alignSelf="center"/>

    <TextView
        android:id="@+id/textview3"
        android:layout_width="160dp"
        android:layout_height="80dp"
        app:layout_alignSelf="flex_end"/>

</com.google.android.flexbox.FlexboxLayout>

From Code

FlexboxLayout flexboxLayout = (FlexboxLayout) findViewById(R.id.flexbox_layout);
flexboxLayout.setFlexDirection(FlexDirection.ROW);

View view = flexboxLayout.getChildAt(0);
FlexboxLayout.LayoutParams lp = (FlexboxLayout.LayoutParams) view.getLayoutParams();
lp.setOrder(-1);
lp.setFlexGrow(2);
view.setLayoutParams(lp);

FlexboxLayoutManager (within RecyclerView)

// 針對所有item
RecyclerView recyclerView = (RecyclerView) context.findViewById(R.id.recyclerview);
FlexboxLayoutManager layoutManager = new FlexboxLayoutManager(context);
layoutManager.setFlexDirection(FlexDirection.COLUMN);
layoutManager.setJustifyContent(JustifyContent.FLEX_END);
recyclerView.setLayoutManager(layoutManager);

// 針對單個item
mImageView.setImageDrawable(drawable);
ViewGroup.LayoutParams lp = mImageView.getLayoutParams();
if (lp instanceof FlexboxLayoutManager.LayoutParams) {
    FlexboxLayoutManager.LayoutParams flexboxLp = (FlexboxLayoutManager.LayoutParams) lp;
    flexboxLp.setFlexGrow(1.0f);
    flexboxLp.setAlignSelf(AlignSelf.FLEX_END);
}

父布局屬性

以下五種是父布局中所使用的，也是最常用的，

flexDirection

flexDirection屬性是決定主軸的方向，好比LinearLayout的vertical(垂直) 和 horizontal(水平)方向，

row：一般為默認值，主軸為水平方向，起點在左端，
row-reverse: 主軸為水平方向，起點在右端，
column：主軸為垂直方向，起點在上沿，
column-reverse：主軸為垂直方向，起點在下沿，

flexWrap

flexWrap屬性是決定是否換行排列，默認情況下是不支持換行排列，

nowrap：不換行，
wrap: 正常方向換行，
wrap-reverse: 反方向換行，

justifyContent

justifyContent指定了專案在主軸上的對齊方式，

flex-start: 默認值為左對齊，
flex-end: 右對齊，
center: 居中，
space-between: 兩端對齊，其間間距相等，
space-around: 兩側間距相等，

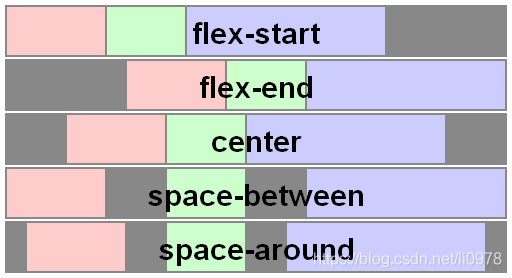

justifyContent圖示

alignltems

alignltems指定專案在副軸（交叉軸，和主軸垂直）上的對齊方式，

flex-start: 交叉軸的起點對齊，(上)
flex-end: 交叉軸的終點對齊，(下)
center: 交叉軸的中點對齊，(中間線)
baseline: 第一行文字的基線對齊，()
stretch: 默認值是占滿整個容器的高度，在未設定高度或者為auto，

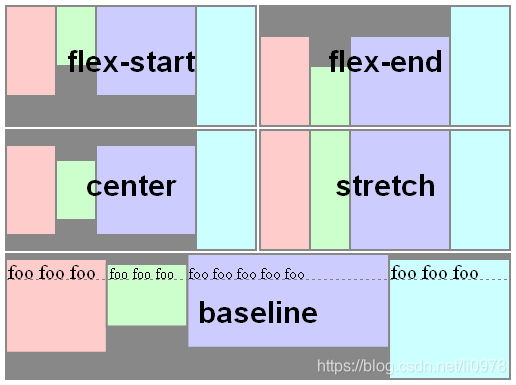

alignltems圖示

alignContent

alignContent指定多根軸線的對齊方式，如果只有一條軸，該屬性不起任何作用，

flex-start: 與交叉軸的起點對齊，
flex-end: 與交叉軸的終點對齊，
center: 與交叉軸的中點對齊，
space-between: 與交叉軸的兩端對齊，軸線之間的間隔分布均勻，
space-around: 每根軸線兩側的間隔相等，
stretch: 默認值為軸線占滿整個交叉軸，

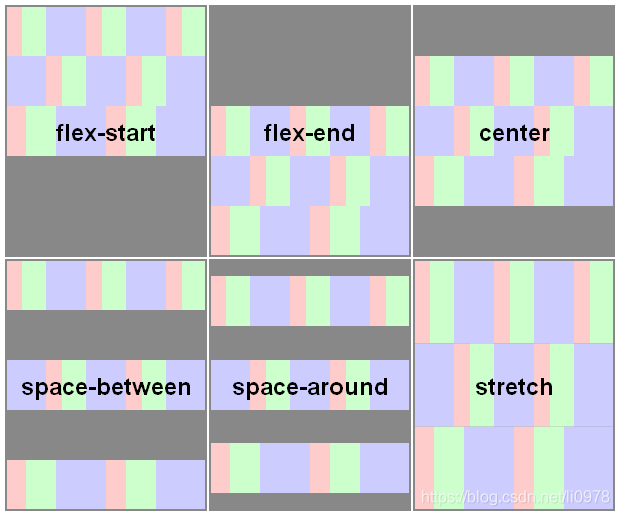

alignContent圖示

分割線

水平分割線

采用showDividerHorizontal和dividerDrawableHorizontal屬性設定水平分割線

showDividerHorizontal
控制顯示水平方向的分割線，值為none | beginning | middle | end其中的一個或者多個，
dividerDrawableHorizontal
設定Flex 軸線之間水平方向的分割線，

垂直分割線

采用showDividerVertical和dividerDrawableVertical屬性設定垂直分割線

showDividerVertical
控制顯示垂直方向的分割線，值為none | beginning | middle | end其中的一個或者多個，
dividerDrawableVertical
設定子元素垂直方向的分割線，

水平垂直分割線

采用showDivider和dividerDrawable屬性同時設定水平垂直分割線

showDivider
控制顯示水平和垂直方向的分割線，值為none | beginning | middle | end其中的一個或者多個，
dividerDrawable
設定水平和垂直方向的分割線，但是注意，如果同時和其他屬性使用，比如為Flex軸、子元素設定了justifyContent=“space_around”、alignContent=“space_between” 等等，可能會看到意料不到的結果，因此應該避免和這些值同時使用，

子布局屬性

layout_order

這個屬性可以改變布局子視圖的順序，默認情況下，子元素的顯示和布局順序與布局XML中的順序相同，如果沒有指定，則將1設定為默認值( CSS 中默認值為 0) ，數值越小，排列越靠前，

layout_flexGrow

放大比例，這個屬性類似于 LinearLayout 中的 layout_weight 屬性，如果沒有指定，則將 0 設定為默認值，如果果同一 flex 行中的多個子 View 有正的 layout_flexGrow 值，那么剩余的空閑空間將根據它們宣告的 layout_flexGrow 值的比例分布，

<com.google.android.flexbox.FlexboxLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="300dp"
    android:layout_height="300dp"
    android:background="@android:color/black">

    <!--
         flex-grow（放大比例，剩余空間怎么分配) : 權重
         float FLEX_GROW_DEFAULT = 0f;

         剩余寬度 = 300 - (0 +  0 + 0) = 300
         tv1寬度 = 0 + 300 * (2 / 4) = 150
         tv2寬度 = 0 + 300 * (1 / 4) = 75
         tv3寬度 = 0 + 300 * (1 / 4) = 75
    -->

    <TextView
        android:id="@+id/tv1"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:background="@android:color/holo_purple"
        android:gravity="center"
        android:padding="5dp"
        android:text="tv1"
        android:textColor="@android:color/white"
        app:layout_flexGrow="2" />

    <TextView
        android:id="@+id/tv2"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:background="#FFC107"
        android:gravity="center"
        android:padding="5dp"
        android:text="tv2"
        app:layout_flexGrow="1" />

    <TextView
        android:id="@+id/tv3"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:background="#00BCD4"
        android:gravity="center"
        android:padding="5dp"
        android:text="tv3"
        app:layout_flexGrow="1" />

</com.google.android.flexbox.FlexboxLayout>

layout_flexShrink

縮小比例，如果所有子 View 的 layout_flexShrink 屬性都為 1，當空間不足時，都將等比例縮小，如果一個專案的 layout_flexShrink 屬性為0，其他子View都為 1，則空間不足時，layout_flexShrink 屬性為 0 的不縮小，

<com.google.android.flexbox.FlexboxLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="300dp"
    android:layout_height="500dp"
    android:background="@android:color/black">

    <!--
        flex-shrink （縮小比例，超出空間怎么壓縮）
        默認： float FLEX_SHRINK_DEFAULT = 1f;

        計算方法：
        孩子寬度和 = 150 * 3 = 450
        450 - 300 = 150 即超出父布局寬度150
        tv1最終寬度 = 自身寬度150 - 超出寬度所占比例的寬度150 * (2 / 4)  = 75
        tv2最終寬度 = 自身寬度150 - 超出寬度所占比例的寬度150 * (1 / 4)  = 112.5
        tv3最終寬度 = 自身寬度150 - 超出寬度所占比例的寬度150 * (1 / 4)  = 112.5
    -->

    <TextView
        android:id="@+id/tv1"
        android:layout_width="150dp"
        android:layout_height="wrap_content"
        android:background="@android:color/holo_purple"
        android:gravity="center"
        android:padding="5dp"
        android:text="tv1"
        android:textColor="@android:color/white"
        app:layout_flexShrink="2" />

    <TextView
        android:id="@+id/tv2"
        android:layout_width="150dp"
        android:layout_height="wrap_content"
        android:background="#FFC107"
        android:gravity="center"
        android:padding="5dp"
        android:text="tv2"
        app:layout_flexShrink="1" />

    <TextView
        android:id="@+id/tv3"
        android:layout_width="150dp"
        android:layout_height="wrap_content"
        android:background="#00BCD4"
        android:gravity="center"
        android:padding="5dp"
        android:text="tv3"
        app:layout_flexShrink="1" />

</com.google.android.flexbox.FlexboxLayout>

layout_alignSelf

子元素對齊，對齊方式，取值和align相同，覆寫align-items，

layout_alignSelf 屬性可以給子元素設定對齊方式，這個屬性的功能和alignItems一樣，

只不過alignItems作用于所有子元素，而 layout_alignSelf 作用于單個子元素，

默認值為auto, 表示繼承alignItems屬性，如果為auto以外的值，則會覆寫alignItems屬性，有以下6種取值：

auto (default)
flex_start
flex_end
center
baseline
stretch

layout_flexBasisPercent

子元素占父元素百分比，layout_flexBasisPercent的值為一個百分比，表示設定子元素的長度為它父容器長度的百分比，如果設定了這個值，那么通過這個屬性計算的值將會覆寫layout_width或者layout_height的值，

但是需要注意，這個值只有設定了父容器的長度時才有效，默認值是-1，

<com.google.android.flexbox.FlexboxLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="300dp"
    android:layout_height="300dp"
    android:background="@android:color/black">

    <!--
        layout_flexBasisPercent
        決定了在分配多余空間之前，子元素占據的主軸空間的百分比，
        默認為自身大小
    -->

    <TextView
        android:id="@+id/tv1"
        android:layout_width="50dp"
        android:layout_height="wrap_content"
        android:background="@android:color/holo_purple"
        android:gravity="center"
        android:padding="5dp"
        android:text="tv1"
        android:textColor="@android:color/white"
        app:layout_flexBasisPercent="40%" />

    <TextView
        android:id="@+id/tv2"
        android:layout_width="50dp"
        android:layout_height="wrap_content"
        android:background="#FFC107"
        android:gravity="center"
        android:padding="5dp"
        android:text="tv2"
        app:layout_flexBasisPercent="30%" />

    <TextView
        android:id="@+id/tv3"
        android:layout_width="50dp"
        android:layout_height="wrap_content"
        android:background="#00BCD4"
        android:gravity="center"
        android:padding="5dp"
        android:text="tv3"
        app:layout_flexBasisPercent="20%" />

</com.google.android.flexbox.FlexboxLayout>

layout_minWidth / layout_minHeight

這個屬性設定了子 View 的最小的寬和高，在 layout_flexShrink 模式下，再怎么縮小也不會小于這個值

layout_maxWidth / layout_maxHeight

這個屬性設定了子 View 的最大的寬和高，在 layout_flexGrow 模式下，再怎么放大也不會大于這個值

layout_wrapBefore

這個屬性使得子 View 可以強制換行，不管在 main size 剩余空間有多少，這種對于類似 grid 網格布局中特殊設定某一個 item 布局特別有用，默認 false，

參考

https://github.com/google/flexbox-layout
https://stackoverflow.com/questions/31250174/css-flexbox-difference-between-align-items-and-align-content
