提起影片，無論是哪種語言哪種系統框架，比如說android、iOS、H5、Flash等，影片在其之中都扮演著舉足輕重的角色，Android系統中最常用的影片方式有三種：

補間影片（Tween Animation）
幀影片（Frame Animation）
屬性影片（Property Animation）

本文就總結一下補間影片的相關玩法，

Android影片系列：

《天啦嚕！原來Android補間影片可以這么玩》
《天啦嚕！原來Android幀影片這么簡單》
《天啦嚕！原來Android屬性影片也不過如此》

什么是補間影片

Creates an animation by performing a series of transformations on a single image with an Animation.

Tween Animation，通過 Animation 物件在影像上執行一系列的變換而形成的影片，舉例來說，就是 Tween Animation 可以改變界面上顯示控制元件的狀態，如 Button 的顯示、隱藏，ImageView 的尺寸縮放等等，

補間影片分類

補間影片包括五類影片，分別是：

AlphaAnimation，主要用于控制 View 的可見性（顯示|隱藏），
ScaleAnimation，主要用于縮放 View 大小，
TranslateAnimation，主要用于移動 View 的位置，
RotateAnimation，主要用于旋轉 View，
AnimationSet，某些場景僅靠上面單一型別的影片是無法實作的，需要多個型別的影片組合才能達到最終的效果，AnimationSet 的主要作用就是組合各類 Tween Animation，

補間影片的實作形式

補間影片的實作形式有兩種：xml創建和code實作，其中xml創建的xml影片檔案要放在res/anim/目錄下，

res/anim/
目錄下放的是視圖影片的XML實作和布局影片（LayoutAnimation）
res/animations/
目錄下存放的是屬性影片的XML實作
res/drawable/
目錄下存放的是幀影片的XML實作

AlphaAnimation

通過XML創建

語法

<alpha xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="integer"
    android:fillAfter="true|false"
    android:fillBefore="true|false"
    android:fillEnabled="true|false"
    android:interpolator="@[package:]anim/interpolator_resource"
    android:repeatCount="infinite|integer"
    android:repeatMode="reverse|restart"
    android:fromAlpha="float"
    android:toAlpha="float" />

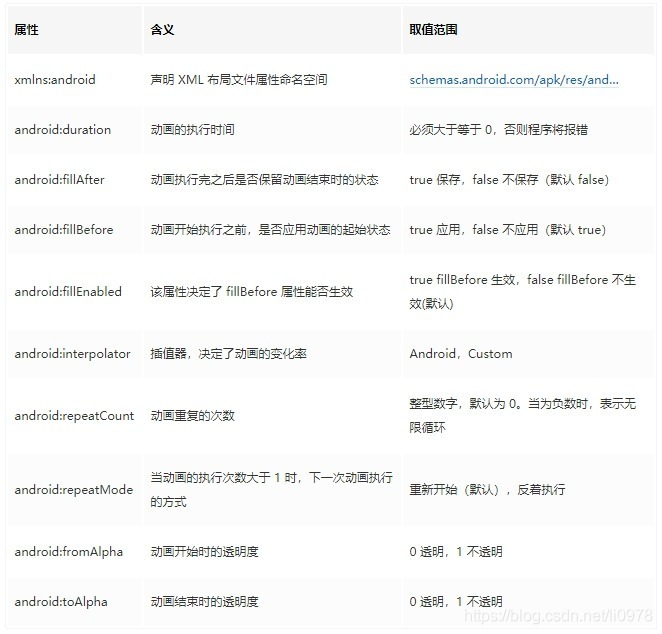

AlphaAnimation屬性詳解

示例

XML定義:

<?xml version="1.0" encoding="utf-8"?>
<alpha xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="@integer/integer_one_thousand_and_two_hundred"
    android:fillAfter="true"
    android:fromAlpha="@integer/integer_one"
    android:interpolator="@android:anim/accelerate_decelerate_interpolator"
    android:repeatCount="infinite"
    android:repeatMode="reverse"
    android:toAlpha="@integer/integer_zero" />

代碼呼叫：

Button mButton = (Button) findViewById(R.id.Button);
// 創建影片物件，并傳入設定的影片效果xml檔案
Animation alphaAnimation = AnimationUtils.loadAnimation(this, R.anim.view_animation_alpha);
// 播放影片
mButton.startAnimation(alphaAnimation);

其他影片XML定義形式在代碼呼叫這部分也是類似，

通過代碼實作

語法

AlphaAnimation alphaAnimation = new AlphaAnimation(float fromAlpha, float toAlpha);
alphaAnimation.setInterpolator(Interpolator i);
alphaAnimation.setDuration(long durationMillis);
AnimationTarget.startAnimation(alphaAnimation);

示例

AlphaAnimation alphaAnimation = new AlphaAnimation(1.0f, 0.1f);
alphaAnimation.setInterpolator(new AccelerateInterpolator());
alphaAnimation.setFillAfter(mIsSaveAnimationState);
alphaAnimation.setDuration(800);
mTarget.startAnimation(alphaAnimation);

ScaleAnimation

通過XML創建

語法

<scale xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="integer"
    android:fillAfter="true|false"
    android:fillBefore="true|false"
    android:fillEnabled="true|false"
    android:interpolator="@[package:]anim/interpolator_resource"
    android:repeatCount="infinite|integer"
    android:repeatMode="reverse|restart"
    android:fromXScale="float"
    android:fromYScale="float"
    android:toXScale="float"
    android:toYScale="float"
    android:pivotX="float"
    android:pivotY="float"
    />

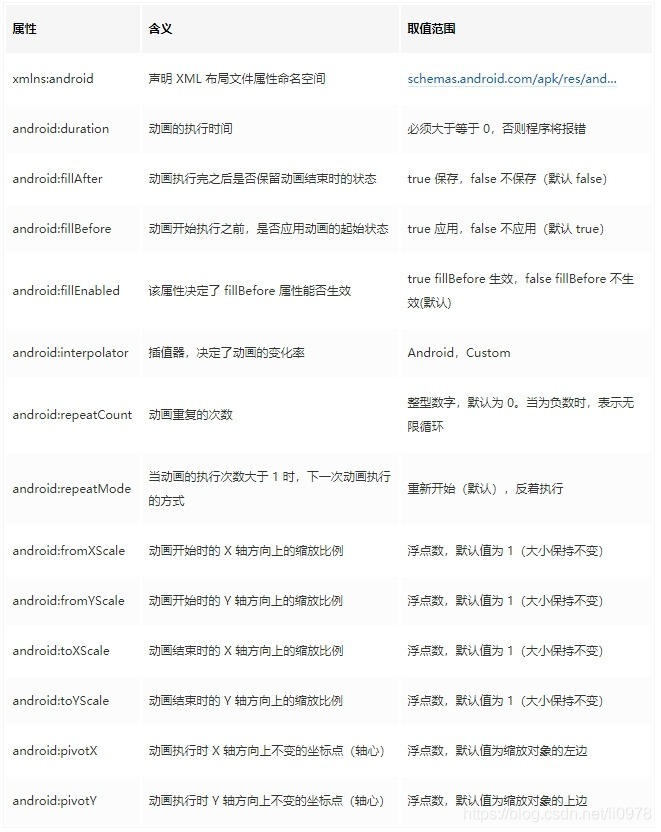

ScaleAnimation屬性詳解

示例

<?xml version="1.0" encoding="utf-8"?>
<scale xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="@integer/integer_one_thousand_and_two_hundred"
    android:fillAfter="true"
    android:fromXScale="@fraction/percent_one_hundred"
    android:fromYScale="@fraction/percent_one_hundred"
    android:interpolator="@android:anim/accelerate_decelerate_interpolator"
    android:pivotX="@fraction/percent_fifty"
    android:pivotY="@fraction/percent_fifty"
    android:repeatCount="infinite"
    android:repeatMode="reverse"
    android:toXScale="@fraction/percent_two_hundred"
    android:toYScale="@fraction/percent_two_hundred" />

通過代碼實作

語法

ScaleAnimation scaleAnimation = new ScaleAnimation(float fromX, float toX, float fromY, float toY, int pivotXType, float pivotXValue, int pivotYType, float pivotYValue);
scaleAnimation.setInterpolator(Interpolator i);
scaleAnimation.setDuration(long durationMillis);
AnimationTarget.startAnimation(scaleAnimation);

示例

ScaleAnimation scaleAnimation = new ScaleAnimation(1f, 2f, 1f, 2f, Animation.RELATIVE_TO_SELF, 0.5f, Animation.RELATIVE_TO_SELF, 0.5f);
scaleAnimation.setInterpolator(new AccelerateInterpolator());
scaleAnimation.setFillAfter(mIsSaveAnimationState);
scaleAnimation.setDuration(800);
mTarget.startAnimation(scaleAnimation);

TranslateAnimation

通過XML創建

語法

<translate xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="integer"
    android:fillAfter="true|false"
    android:fillBefore="true|false"
    android:fillEnabled="true|false"
    android:interpolator="@[package:]anim/interpolator_resource"
    android:repeatCount="infinite|integer"
    android:repeatMode="reverse|restart"
    android:fromXDelta="float"
    android:fromYDelta="float"
    android:toXDelta="float"
    android:toYDelta="float"
    />

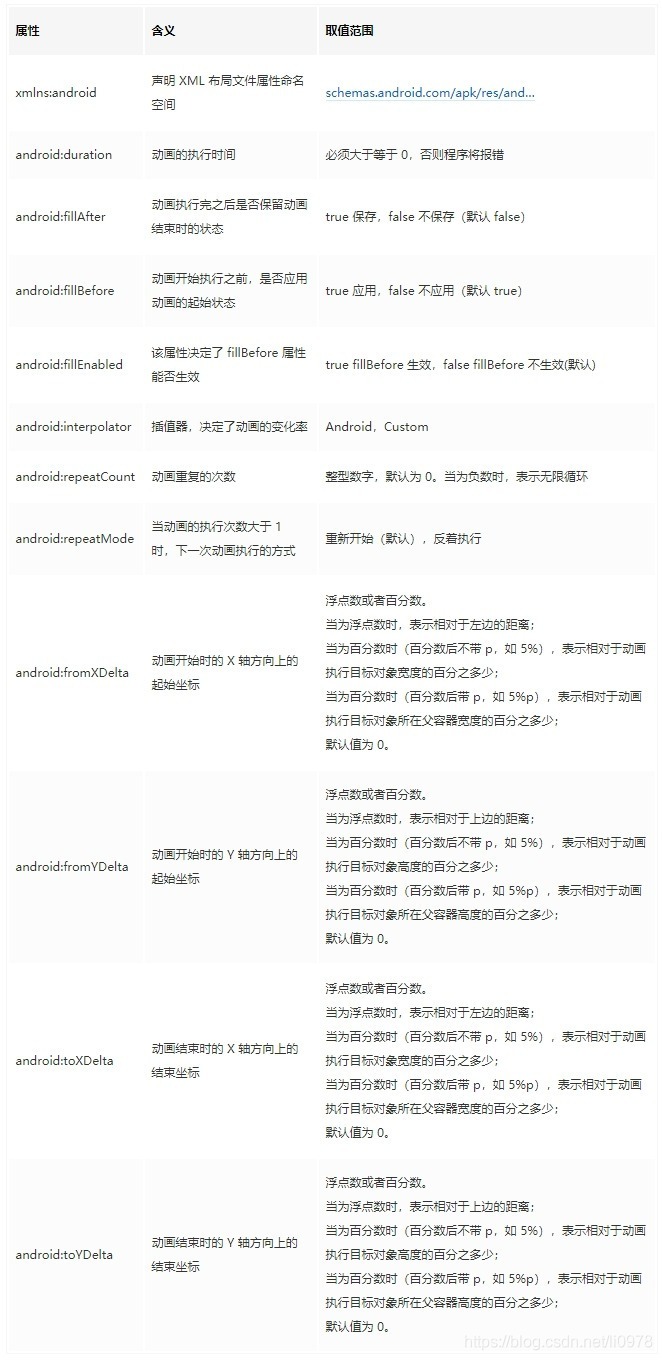

TranslateAnimation屬性詳解

示例

<?xml version="1.0" encoding="utf-8"?>
<translate xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="1200"
    android:fillAfter="true"
    android:fromXDelta="0"
    android:fromYDelta="0"
    android:interpolator="@anim/overshoot_interpolator"
    android:toXDelta="0"
    android:toYDelta="50%p" />

通過代碼實作

語法

TranslateAnimation translateAnimation = new TranslateAnimation(float fromXDelta, float toXDelta, float fromYDelta, float toYDelta);
translateAnimation.setInterpolator(Interpolator i);
translateAnimation.setDuration(long durationMillis);
AnimationTarget.startAnimation(translateAnimation);

示例

TranslateAnimation translateAnimation = new TranslateAnimation(0f, 200f, 0f, 200f);
translateAnimation.setInterpolator(new AccelerateInterpolator());
translateAnimation.setFillAfter(mIsSaveAnimationState);
translateAnimation.setDuration(800);
mTarget.startAnimation(translateAnimation);

RotateAnimation

通過XML創建

語法

<rotate xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="integer"
    android:fillAfter="true|false"
    android:fillBefore="true|false"
    android:fillEnabled="true|false"
    android:interpolator="@[package:]anim/interpolator_resource"
    android:repeatCount="infinite|integer"
    android:repeatMode="reverse|restart"
    android:fromDegrees="float"
    android:toDegrees="float"
    android:pivotX="float"
    android:pivotY="float"
    />

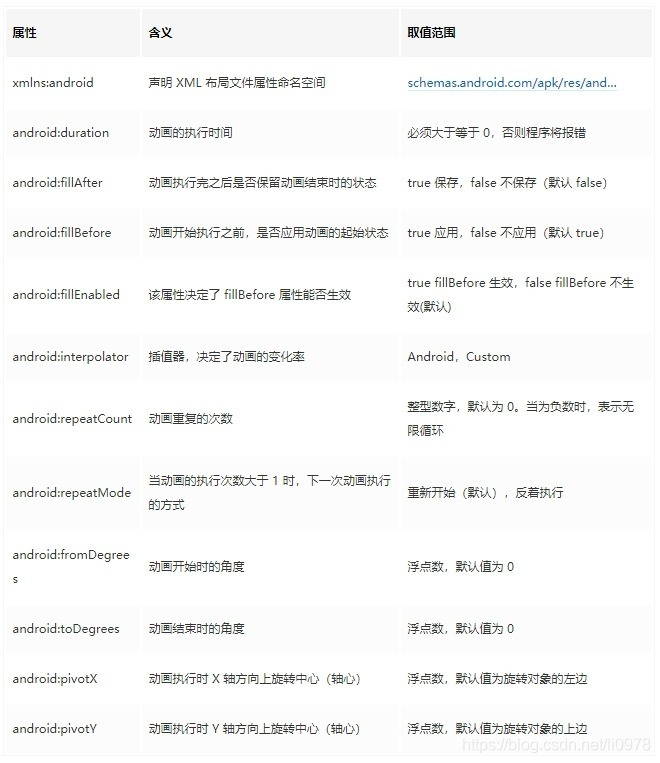

RotateAnimation屬性詳解

示例

<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="1200"
    android:fillAfter="true"
    android:fromDegrees="0"
    android:interpolator="@android:anim/accelerate_decelerate_interpolator"
    android:toDegrees="360" />

通過代碼實作

語法

RotateAnimation rotateAnimation = new RotateAnimation(float fromDegrees, float toDegrees, int pivotXType, float pivotXValue, int pivotYType, float pivotYValue);
rotateAnimation.setInterpolator(Interpolator i);
rotateAnimation.setDuration(long durationMillis);
AnimationTarget.startAnimation(rotateAnimation);

示例

RotateAnimation rotateAnimation = new RotateAnimation(float fromDegrees, float toDegrees, int pivotXType, float pivotXValue, int pivotYType, float pivotYValue);
rotateAnimation.setInterpolator(Interpolator i);
rotateAnimation.setDuration(long durationMillis);
AnimationTarget.startAnimation(rotateAnimation);

AnimationSet

通過XML創建

語法

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
    android:interpolator="@[package:]anim/interpolator_resource"
    android:shareInterpolator=["true" | "false"] >
    <alpha
        android:fromAlpha="float"
        android:toAlpha="float" />
    <scale
        android:fromXScale="float"
        android:toXScale="float"
        android:fromYScale="float"
        android:toYScale="float"
        android:pivotX="float"
        android:pivotY="float" />
    <translate
        android:fromXDelta="float"
        android:toXDelta="float"
        android:fromYDelta="float"
        android:toYDelta="float" />
    <rotate
        android:fromDegrees="float"
        android:toDegrees="float"
        android:pivotX="float"
        android:pivotY="float" />
    <set>
        ...
    </set>
</set>

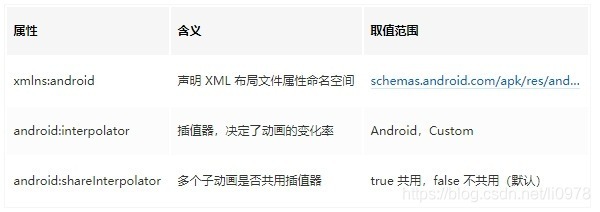

AnimationSet屬性詳解

示例

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="@integer/integer_three_thousand"
    android:fillAfter="true"
    android:shareInterpolator="true">
    <translate
        android:fromXDelta="@integer/integer_zero"
        android:fromYDelta="@integer/integer_zero"
        android:toXDelta="@integer/integer_zero"
        android:toYDelta="@integer/integer_two_hundred" />
    <alpha
        android:fromAlpha="@integer/integer_one"
        android:toAlpha="@fraction/scale_smaller" />
    <rotate
        android:fromDegrees="@integer/integer_zero"
        android:pivotX="@fraction/percent_fifty"
        android:pivotY="@fraction/percent_fifty"
        android:toDegrees="@integer/integer_seven_hundred_and_five" />
</set>

通過代碼實作

語法

AnimationSet animationSet = new AnimationSet(boolean shareInterpolator);
animationSet.addAnimation(Animation a)
...
AnimationTarget.startAnimation(animationSet);

示例

AlphaAnimation alphaAnimation = new AlphaAnimation(1.0f, 0.5f);
alphaAnimation.setInterpolator(new AccelerateInterpolator());
alphaAnimation.setFillAfter(mIsSaveAnimationState);
alphaAnimation.setDuration(800);

ScaleAnimation scaleAnimation = new ScaleAnimation(1f, 2f, 1f, 2f, Animation.RELATIVE_TO_SELF, 0.5f, Animation.RELATIVE_TO_SELF, 0.5f);
scaleAnimation.setInterpolator(new AccelerateInterpolator());
scaleAnimation.setFillAfter(mIsSaveAnimationState);
scaleAnimation.setDuration(800);

RotateAnimation rotateAnimation = new RotateAnimation(0f, 360f, Animation.RELATIVE_TO_SELF, 0.5f, Animation.RELATIVE_TO_SELF, 0.5f);
rotateAnimation.setInterpolator(new AccelerateInterpolator());
rotateAnimation.setFillAfter(mIsSaveAnimationState);
rotateAnimation.setDuration(800);

AnimationSet animationSet = new AnimationSet(false);
animationSet.setFillAfter(true);
animationSet.addAnimation(alphaAnimation);
animationSet.addAnimation(scaleAnimation);
animationSet.addAnimation(rotateAnimation);
mTarget.startAnimation(animationSet);

影片監聽

Animation類通過監聽影片開始 / 結束 / 重復時刻可以進行一系列自定義操作，如跳轉頁面等等，通過在 Java 代碼里setAnimationListener()方法設定：

      Animation.addListener(new AnimatorListener() {
          @Override
          public void onAnimationStart(Animation animation) {
              //影片開始時執行
          }

           @Override
          public void onAnimationRepeat(Animation animation) {
              //影片重復時執行
          }

         @Override
          public void onAnimationCancel()(Animation animation) {
              //影片取消時執行
          }

          @Override
          public void onAnimationEnd(Animation animation) {
              //影片結束時執行
          }
      });

采取上述方法監聽影片，每次監聽都必須重寫4個方法，有些時候我們只需要實作其中一個，因此其余的很累贅，我們可以采用影片配接器AnimatorListenerAdapter來針對化的實作：

// 向addListener()方法中傳入配接器物件AnimatorListenerAdapter()
anim.addListener(new AnimatorListenerAdapter() {
    @Override
    public void onAnimationStart(Animator animation) {
    // 如想只想監聽影片開始時刻，就只需要單獨重寫該方法就可以
    }
});

插值器

細心的同學觀察到以上影片屬性中幾乎都存在一個插值器屬性，插值器是影片執行速率調節器，主要用來控制影片的變化率，

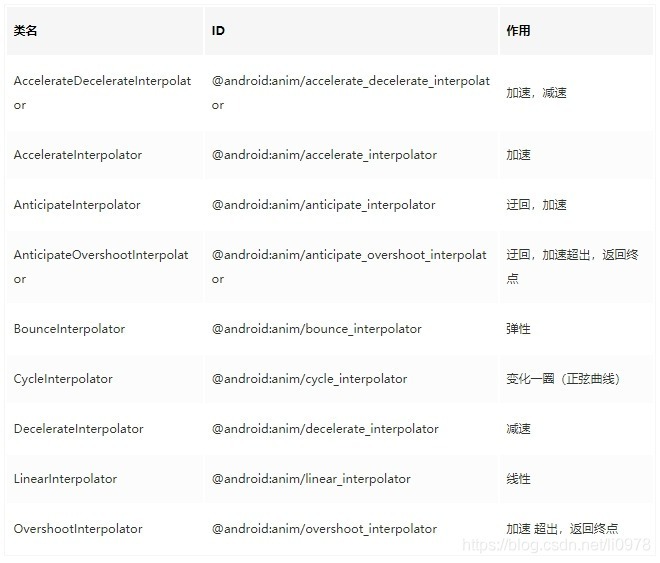

常用的插值器匯總

自定義插值器

自定義插值器同樣可以有兩種方式：XML和CODE，

通過XML自定義

通過 XML 自定義插值器的時候，限制性比較大，因為系統只提供了部分插值器的自定義，如 AccelerateInterpolator，有些插值器是不支持自定義的，如 AccelerateDecelerateInterpolator，

我們看看AccelerateInterpolator如何自定義，AccelerateInterpolator中可以自定義的屬性只有：android:factor，表示加速的比率（The acceleration rate），默認值為 1，

<!-- custom accelerateInterpolator -->
<?xml version="1.0" encoding="utf-8"?>
<accelerateInterpolator xmlns:android="http://schemas.android.com/apk/res/android"
    android:factor="4.0" />


<?xml version="1.0" encoding="utf-8"?>
<translate xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="1200"
    android:fillAfter="true"
    android:fillBefore="false"
    android:fillEnabled="false"
    android:fromXDelta="0"
    android:fromYDelta="0"
    android:interpolator="@android:anim/custom_accelerate_interpolator"
    android:toXDelta="40%p"
    android:toYDelta="0" />

可以通過 XML 自定義插值器，除了 AccelerateInterpolator，還有很多，以下是具體串列：

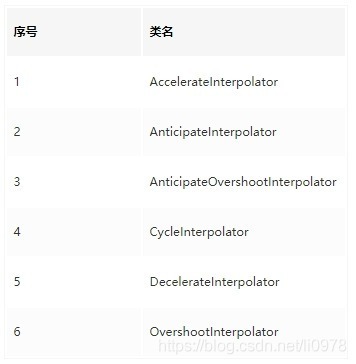

可通過XML自定義的插值器

通過代碼自定義

通過 CODE 自定義插值器就沒有那么多限制，也很簡單，只要實作 Interpolator 介面，并實作其中的方法（getInterpolation）就好了，接下來，我們先看下 Google 官方是如何實作插值器的，

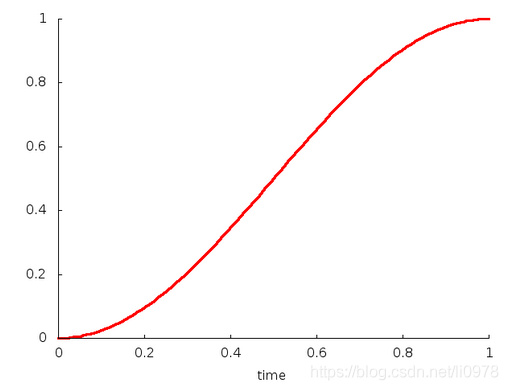

//AccelerateDecelerateInterpolator

package android.view.animation;

import android.content.Context;
import android.util.AttributeSet;

import com.android.internal.view.animation.HasNativeInterpolator;
import com.android.internal.view.animation.NativeInterpolatorFactory;
import com.android.internal.view.animation.NativeInterpolatorFactoryHelper;

/**
 * An interpolator where the rate of change starts and ends slowly but
 * accelerates through the middle.
 */
@HasNativeInterpolator
public class AccelerateDecelerateInterpolator extends BaseInterpolator
        implements NativeInterpolatorFactory {
    public AccelerateDecelerateInterpolator() {
    }

    @SuppressWarnings({"UnusedDeclaration"})
    public AccelerateDecelerateInterpolator(Context context, AttributeSet attrs) {
    }

    public float getInterpolation(float input) {
        return (float)(Math.cos((input + 1) * Math.PI) / 2.0f) + 0.5f;
    }

    /** @hide */
    @Override
    public long createNativeInterpolator() {
        return NativeInterpolatorFactoryHelper.createAccelerateDecelerateInterpolator();
    }
}

通過代碼可知，AccelerateDecelerateInterpolator 是通過余弦函式實作的，在 AccelerateDecelerateInterpolator 中，加速的程序是函式曲線斜率逐漸增大的程序，減速的程序是函式曲線斜率逐漸減小的程序，

AccelerateDecelerateInterpolator插值器原理圖

明白了AccelerateDecelerateInterpolator插值器原理之后，我們用正切函式實作一個 DecelerateAccelerateInterpolator，（快-慢-快）

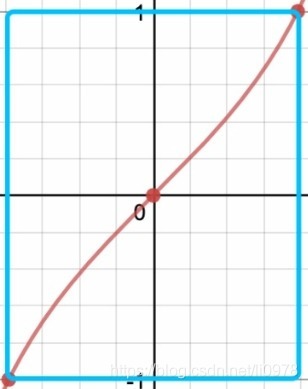

自定義DecelerateAccelerateInterpolator插值器

1.Interpolator 介面中 getInterpolation 方法中 input 的取值范圍為 [0,1]，而藍色框圈出的 X 的取值范圍為 [-π/4,π/4]，所以，需要將 [0,1] 轉換為 [-π/4,π/4]：

π/2 * input - π/4

2.正切函式在 [-π/4,π/4] 取值范圍內，相應的函式值的取值范圍為[-1,1]，而 getInterpolation 最侄訓傳值的取值范圍為 [0,1]，所以，需要將 [-1,1] 轉換為 [0,1]：

(tan(π/2 * input - π/4) + 1)/2

所以代碼實作程序：

//自定義
public class DecelerateAccelerateInterpolator implements Interpolator {

    @Override
    public float getInterpolation(float input) {
        return (float) ((Math.tan(Math.PI/2 * input - Math.PI/4) + 1)/2);
    }
}

//呼叫
TranslateAnimation translateAnimation = new TranslateAnimation(0f, 0f, 0f, 800f);
translateAnimation.setInterpolator(new DecelerateAccelerateInterpolator());
translateAnimation.setFillAfter(mIsSaveAnimationState);
translateAnimation.setDuration(1800);
mTarget.startAnimation(translateAnimation);

使用場景

補間影片常用于視圖View的一些標準影片效果：平移、旋轉、縮放，透明度等，除了常規的影片使用，補間影片還有一些特殊的應用場景，例如Activity和Fragment的切換動效以及視圖組（ViewGroup）中子元素的出場效果，

Activity 的切換效果

頁面進入影片：

Intent intent = new Intent (this,Acvtivity.class);
startActivity(intent);
// enter_anim（b頁面的進場影片），exit_anim（a頁面的消失影片）
// 特別注意：overridePendingTransition（）必須要在startActivity(intent)后被呼叫才能生效
overridePendingTransition(R.anim.enter_anim,R.anim.exit_anim);

頁面退出影片：

@Override
public void finish(){
    super.finish();
    // 特別注意: overridePendingTransition（）必須要在finish()后被呼叫才能生效
    overridePendingTransition(R.anim.enter_anim,R.anim.exit_anim);
}

系統自帶的效果android.R.anim.xxx：

// 淡入淡出的影片效果
overridePendingTransition(android.R.anim.fade_in, android.R.anim.fade_out);

// 從左向右滑動的效果
overridePendingTransition(android.R.anim.slide_in_left, android.R.anim.slide_out_right);

Fragment 切換效果

系統自帶的切換效果：

FragmentTransaction fragmentTransaction = mFragmentManager.beginTransaction();
// 通過setTransition(int transit)進行設定
// transit引數說明
// 1. FragmentTransaction.TRANSIT_NONE：無影片
// 2. FragmentTransaction.TRANSIT_FRAGMENT_OPEN：標準的打開影片效果
// 3. FragmentTransaction.TRANSIT_FRAGMENT_CLOSE：標準的關閉影片效果
// 標準影片設定好后，在Fragment添加和移除的時候都會有，
fragmentTransaction.setTransition(int transit);

自定義影片效果：

FragmentTransaction fragmentTransaction = mFragmentManager.beginTransaction();
// 采用`FragmentTransavtion`的 `setCustomAnimations（）`進行設定
fragmentTransaction.setCustomAnimations(R.anim.in_from_right,R.anim.out_to_left);

視圖組（ViewGroup）中子元素的出場效果

有些時候我們想為ViewGroup中的子元素的出場統一影片規則，那么我們可以這樣做：

1.定義子元素統一出場影片：

<?xml version="1.0" encoding="utf-8"?>
// 此處采用了組合影片
<set xmlns:android="http://schemas.android.com/apk/res/android" >
    android:duration="3000"

    <alpha
        android:duration="1500"
        android:fromAlpha="1.0"
        android:toAlpha="0.0" />

    <translate
        android:fromXDelta="500"
        android:toXDelta="0"
         />
</set>

2.定義視圖組（ViewGroup）影片管理規則：

<?xml version="1.0" encoding="utf-8"?>
// 采用LayoutAnimation標簽
<layoutAnimation xmlns:android="http://schemas.android.com/apk/res/android"
    // 子元素開始影片的時間延遲
    // 如子元素入場影片的時間總長設定為300ms
    // 那么 delay = "0.5" 表示每個子元素都會延遲150ms才會播放影片效果
    // 第一個子元素延遲150ms播放入場效果；第二個延遲300ms，以此類推
    android:delay="0.5"

    // 表示子元素影片的順序
    // 可設定屬性為：
    // 1. normal ：順序顯示，即排在前面的子元素先播放入場影片
    // 2. reverse：倒序顯示，即排在后面的子元素先播放入場影片
    // 3. random：隨機播放入場影片
    android:animationOrder="normal"

    // 設定入場的具體影片效果
    // 將步驟1的子元素出場影片設定到這里
    android:animation="@anim/view_animation"
    />

3.為視圖組（ViewGroup）指定andorid:layoutAnimation屬性，這里有兩種方式：xml設定和code設定，

方式1：在 XML 中指定：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#FFFFFF"
    android:orientation="vertical" >
    <ListView
        android:id="@+id/listView1"
        android:layoutAnimation="@anim/anim_layout"
        // 指定layoutAnimation屬性用以指定子元素的入場影片
        android:layout_width="match_parent"
        android:layout_height="match_parent" />
</LinearLayout>

方式2：在Java代碼中指定【這樣就不用額外設定res/ anim /anim_layout.xml該xml檔案了】:

ListView lv = (ListView) findViewById(R.id.listView1);
// 加載子元素的出場影片
Animation animation = AnimationUtils.loadAnimation(this,R.anim.anim_item);
// 設定LayoutAnimation的屬性
LayoutAnimationController controller = new LayoutAnimationController(animation);
controller.setDelay(0.5f);
controller.setOrder(LayoutAnimationController.ORDER_NORMAL);
// 為ListView設定LayoutAnimation的屬性
lv.setLayoutAnimation(controller);

參考

https://developer.android.google.cn/guide/topics/resources/animation-resource#Tween
https://juejin.cn/post/6844903793713233927#heading-64
https://blog.csdn.net/carson_ho/article/details/72827747

轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/264855.html

標籤：其他

上一篇：axios攔截器

下一篇：android studio4.2 沒有offline mode的解決方案
