View坐標的那些瑣碎知識點你知道嗎

Android開發程序中，針對View視圖坐標系必要時獲取坐標，其重要性不言而喻，坐標系分為螢屏坐標系和View視圖坐標系，前者用于真實坐標，后者用于獲取相對坐標和寬高，

Android視圖坐標系

android中的坐標系有兩種：一種是Android坐標系，是相對螢屏原點來說的，也可以叫絕對坐標；另外一種是視圖坐標系，是根據當前view以及父布局來說的，

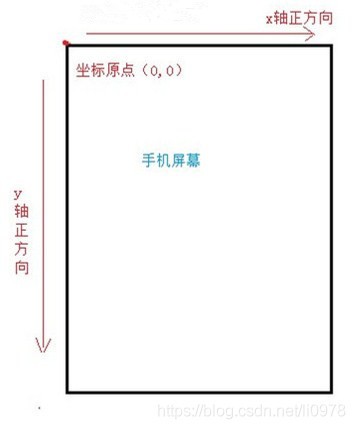

Android坐標系

以螢屏左上角原點為中心，x軸向右為正，y軸向下為正，

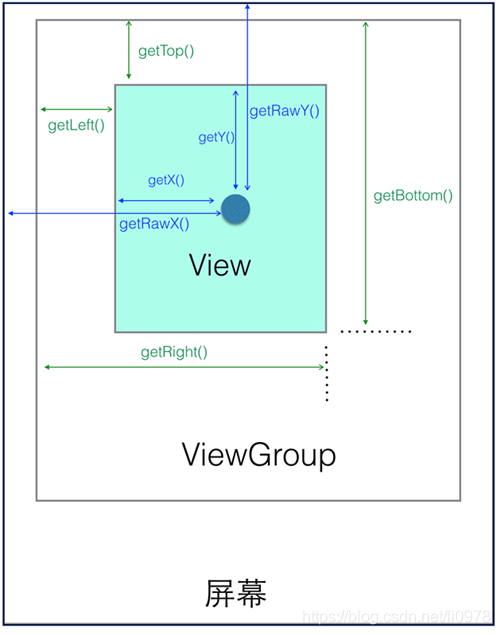

視圖坐標系

根據view自身相關屬性計算view所處坐標，

獲取View的距離和位置

下面介紹Android View類中用來獲取View的距離和位置資訊的一些API，這些API大都需要在Attach到Window之后才能獲取到預期的結果，所以不能放在構造方法，onCreate()，onMeasure()，onLayout()等方法中執行，一般都需要放到onWindowFocusChanged()里，或者放到某個異步事件中執行，

getWidth()/getHeight()

getHeight()：獲取View自身高度；getWidth()：獲取View自身寬度，

getTranslationX()/getTranslationY()/getTranslationZ()

TranslationX和TranslationY是從Android3.0引入的View的屬性，TranslationZ則是Android5.0引入的View的屬性，它們分別表示將View從其原始位置沿著X，Y，Z軸方向平移的距離，

getTop()/getBottom()/getLeft()/getRight()/getElevation()

通過如下方法可以獲得View到其父控制元件（ViewGroup）的距離：

• getTop()：獲取View自身頂邊到其父布局頂邊的距離
• getLeft()：獲取View自身左邊到其父布局左邊的距離
• getRight()：獲取View自身右邊到其父布局左邊的距離
• getBottom()：獲取View自身底邊到其父布局頂邊的距離
• getElevation()：獲取View Z軸偏移量

getElevation()的結果則是之前在XML中通過android:elevation配置的值，或者是通過setElevation()設定的值，其中getElevation()只有在Android5.0及之后的系統中才可以使用，

getX()/getY()/getZ()

getX()/getY()/getZ()同樣是用來獲取一個view到parent view的距離，和getTop()/getLeft()/getElevation()不同是，getX()/getY()/getZ()會考慮TranslationX，TranslationY和TranslationZ的影響，可以簡單的將getTop()/getLeft()/getElevation()結果和getTranslationX()/getTranslationY()/getTranslationZ()結果相加，即可得到getX()/getY()/getZ()的結果，getX()和getY()只有在Android3.0及之后的系統才可以使用，getZ()只有在Android5.0及之后的系統中才可以使用，

getScrollX()/getScrollY()

getScrollX()/getScrollY()用來獲取一個view滑動的距離，一般來說，如果View是不可滑動的，例如TextView，Button等， getScrollX()/getScrollY()獲取到的始終是0，如果View是可以縱向滑動的，例如ListView，ScrollView等，getScrollX()獲取到的始終是0，getScrollY()獲取到的是Y軸滾動的距離，如果View是可以橫向滑動的，例如HorizontalScrollView，getScrollY()獲取到的始終是0，getScrollX()獲取到的是X軸滾動的距離，getScrollX()和getScrollY()的值始終大于等于0，

getDrawingRect()

getDrawingRect()用來獲取一個View的繪制區域，它本身沒有回傳值，需要傳入一個不為null的Rect物件作為輸出引數，一般來說，一個View的繪制區域就是從(0, 0)到(width, height)的區域，但如果View是可滑動的，則它的繪制區域還要加上滑動的距離，也就是從(scrollX, scrollY)到(width+scrollX, height+scrollY)的距離，

需要注意的是getDrawingRect()并沒有考慮setScaleX()，setScaleY()和setRotation()的影響，所以它回傳的區域大小并不一定會和View當前實際顯示的區域大小相同，

getLocationOnScreen()和getLocationInWindow()

getLocationOnScreen()和getLocationInWindow()回傳的都是view左上角的坐標，不同的getLocationOnScreen()得到的是相對于螢屏的坐標，也就是坐標原點在螢屏的左上角，而getLocationInWindow()得到的是相對于當前視窗的坐標，也就是坐標原點在視窗的左上角，

int[] screenLocation = new int [2];
int[] windowLocation = new int [2];
getLocationInWindow();
getLocationOnScreen(windowLocation)

getGlobalVisibleRect()和getLocalVisibleRect()

這兩個方法主要用于判斷一個 View 是在某個區域的可見性，區別：

• View.getGlobalVisibleRect(rect); //以螢屏 左上角 為參考系的
• View.getLocalVisibleRect(rect); //以目標 View 左上角 為參考系

判斷是否可見:

boolean localVisibleRect = target.getLocalVisibleRect(rect);

回傳值：

• true : View 全部或者部分 可見
• false : View 全部不可見

點擊事件MotionEvent提供的坐標方法

我們看視圖坐標系圖示中那個深藍色的點，假設就是我們觸摸的點，我們知道無論是View還是ViewGroup，最終的點擊事件都會由onTouchEvent(MotionEventevent)方法來處理，MotionEvent也提供了各種獲取焦點坐標的方法：

• getX()：獲取點擊事件距離控制元件左邊的距離，即視圖坐標
• getY()：獲取點擊事件距離控制元件頂邊的距離，即視圖坐標
• getRawX()：獲取點擊事件距離整個螢屏左邊距離，即絕對坐標
• getRawY()：獲取點擊事件距離整個螢屏頂邊的的距離，即絕對坐標

幾個問題

• View 的 getＹ()， getTranslationY() 和 getTop() 之間的聯系；
• View 的 scrollTo() 和 scrollBy()；

View的getY()，getTranslationY()和getTop()之間的聯系：
getY() = getTranslationY()+ getTop();

scrollTo()和scrollBy()從字面意思我們可以知道scrollTo()是滑動到哪里的意思 ，scrollBy()是相對當前的位置滑動了多少，

需注意：scrollTo和scrollBy函式的引數和坐標系是“相反的”，比如 scrollTo(-100,0)，View 的內容是向X軸正方向移動的，

view坐標獲取時機

一般來說，我們要獲取View的坐標和高度等，都必須等到View繪制完畢以后才能獲取的到，在Activity的onCreate()方法里面是獲取不到的，必須等到View繪制完畢以后才能獲取地到View的回應的坐標，一般來說，主要有以下兩種方法，

第一種方法，onWindowFocusChanged()方法里面進行呼叫

因為onWindowFocusChanged可能會呼叫多次，所以我們可以用一個唯一標識來控制獲取坐標呼叫一次即可，

第二種方法,在視圖樹繪制完成的時候進行測量

利用view.getViewTreeObserver().addOnGlobalLayoutListener監聽view是否整個繪制完畢，然后進行獲取坐標，
