Android View(二)——View的事件分發機制

一.Activity的層級結構

在了解View的事件分發之前，先了解下Activity的層級結構，便于更好的理解事件的傳遞順序，

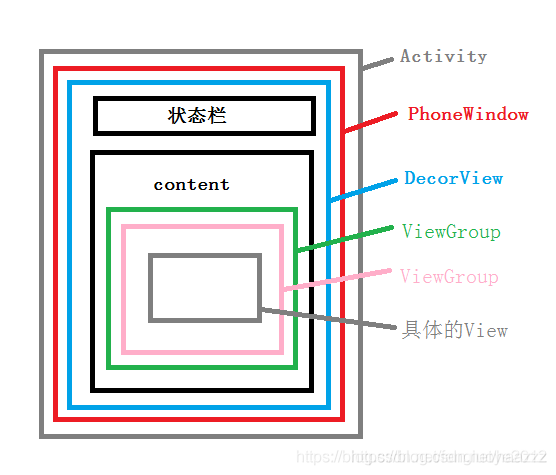

層級結構圖

二.事件分發的基礎認識

1.事件分發是什么

事件分發就是對MotionEvent事件進行分發的程序，即當一個MotionEvent產生后，系統需要把這個事件傳遞(處理)給一個具體的View，這個程序就是分發程序，

2.事件分發程序中的三個重要方法

三者之間的關系用偽代碼表示

public boolen dispatchTouchEvent（）{
	boolen consume = false；
	if(onInterceptTouchEvent){
		consume = onTouchEvent(ev); //如果被攔截，呼叫當前viewGroup的onTouchEvent
	}else{
		consume = child.dispatchTouchEvent(); //如果未被攔截，呼叫當前的子view的dispatchTouchEvent，即事件傳遞給子view
	}
	return consume;
}

二.事件分發的程序了解

事件是用戶與螢屏發生互動時產生的，而Activity則是Android中負責與用戶發生互動的組件，所以事件的傳遞，首先是到達Activity，再通過內部傳遞之后，到達我們的布局檔案中的layout和View，事件發生之后，需要進行回應處理，再傳遞的程序中，由上往下，都有可能有機會處理一個事件序列，如果從Activity往下，到最終的View，事件都沒有得到處理，則事件又從下往上，回到Activity，如果回到Activity之后，Activity沒有處理這個事件，那么這個事件就會自動結束，

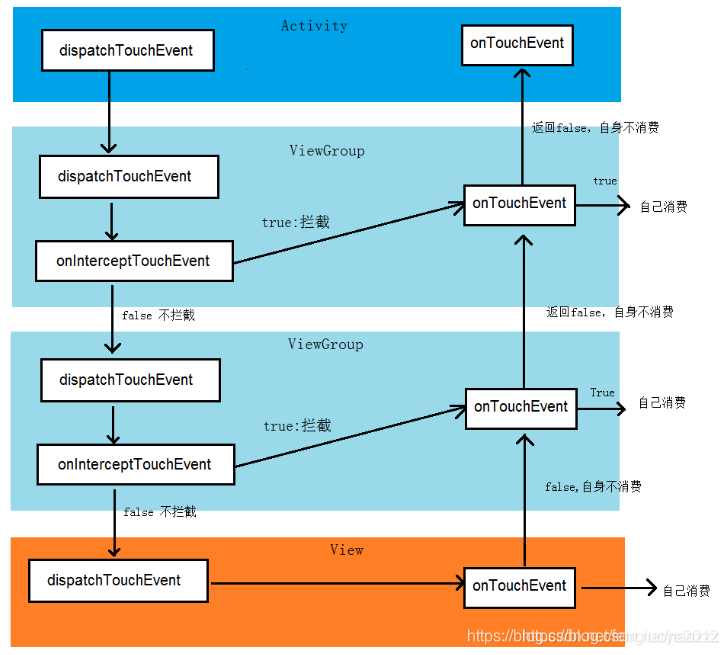

1.圖解：

1.1基本程序圖解

對上圖的小總結：

1. 當事件傳遞到一個ViewGroup上面時，ViewGroup會觸發dispatchTouchEvent方法，隨后呼叫onInterceptTouchEvent方法確認是否攔截此事件，最后如果事件是自己來處理的話，則呼叫onTouchEvent方法，
2. 在ViewGroup類中，onInterceptTouchEvent方法總是回傳false，表示默認是不攔截事件的，除非去重寫ViewGroup類來回傳true，而onTouchEvent方法的回傳值表示是否消費(回傳true則消費)此事件，消費的意思就是說ViewGroup自己處理了這個事件，不再傳遞到上一層的onTouchEvent去，
3. 在View中，與ViewGroup相比，同樣有dispatchTouchEvent方法和onTouchEvent方法，但是沒有onInterceptTouchEvent這個方法，因為在一個View中，已經是View樹的葉子節點，它沒有下一級的視圖嵌套，所以不需要決定是否攔截事件，它自己就可以處理事件了，
4. 在View類中，只要該View是可以點擊的，那么默認都會在onTouchEvent回傳true，表示自己消費了這個事件，不再傳遞到上一級ViewGroup去，

1.2 關于ACTION_MOVE 和 ACTION_UP

上面的講解都是針對的ACTION_DOWN,ACTION_MOVE和ACTION_UP和ACTION_DOWN在傳遞程序中和ACTION_DOWN并不相同，簡單來說，只有前一個事件回傳了true時，才會收到ACTION_MOVE和ACTION_UP的事件，并且而最侄訓將ACTION_MOVE和ACTION_UP分發到消費到ACTION_DOWN的View手中，在分發的程序中，ACTION_MOVE和ACTION_UP與ACTION_DOWN分發的路線可能不回完全相同，

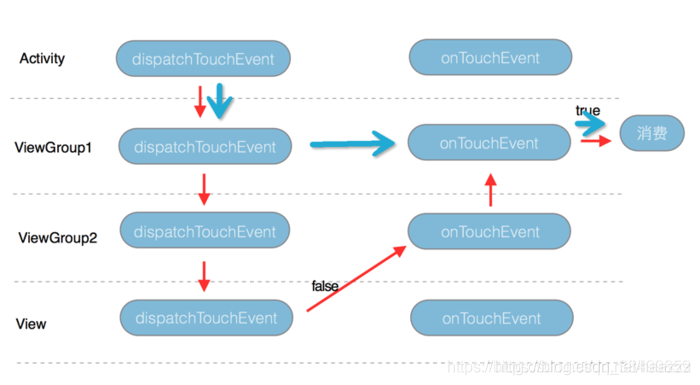

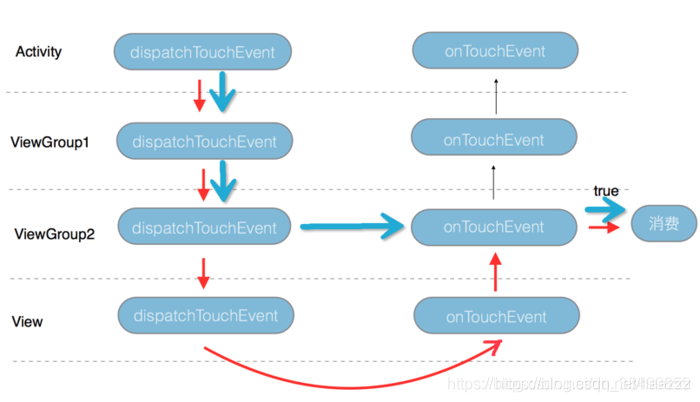

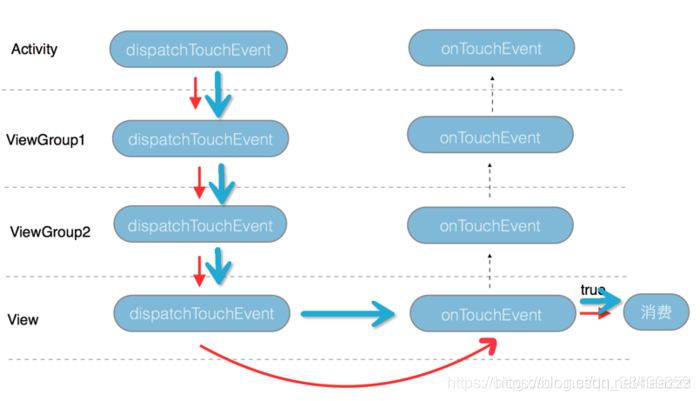

例如:
紅色的箭頭代表ACTION_DOWN 事件的流向
藍色的箭頭代表ACTION_MOVE 和 ACTION_UP 事件的流向

總結：如果在同一個事件序列里面，如果ACTION.DOWN事件不被這個View做出消耗，則后面陸續的事件序列則不會傳遞到這個View來

2. demo驗證上述程序

我們分別創建RelativeLayoutA、RelativeLayoutB，都繼承自RelativeLayout，也等同于是ViewGroup，再創建一個MyView繼承自Button類，也等同于是繼承View，
在RelativeLayoutA類，RelativeLayoutB類中重寫上面提到的三個方法，分別列印出他們的方法名，在MyView類中重寫dispatchTouchEvent方法和onTouchEvent方法，列印他們的方法名，

//RelativeLayoutA的代碼，RelativeLayoutB和MyView與這類似，這里不展示
public class RelativeLayoutA extends RelativeLayout {
    private String TAG = "RelativeLayoutA";
    public RelativeLayoutA(Context context) {
        super(context);
    }
    public RelativeLayoutA(Context context, AttributeSet attrs) {
        super(context, attrs);
    }
    public RelativeLayoutA(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }
    @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        Log.d(TAG, "dispatchTouchEvent: ");
        return super.dispatchTouchEvent(ev);
    }
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        Log.d(TAG, "onTouchEvent: ");
        return super.onTouchEvent(event);
    }
    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        Log.d(TAG, "onInterceptTouchEvent: ");
        return super.onInterceptTouchEvent(ev);
    }
}

布局檔案：
在RelativeLayoutA中嵌套RelativeLayoutB，RelativeLayoutB中嵌套MyView

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent"
    android:layout_height="match_parent">
    <com.example.three_viewtext.RelativeLayoutA
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:id="@+id/RelativeLayoutA"
        android:layout_centerInParent="true"
        android:background="#ffff00">
        <com.example.three_viewtext.RelativeLayoutB
            android:layout_width="150dp"
            android:layout_height="150dp"
            android:id="@+id/RelativeLayoutB"
            android:layout_centerInParent="true"
            android:background="#00ff00">
            <com.example.three_viewtext.MyView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:id="@+id/Button"
                android:text="按鈕"
                android:layout_centerInParent="true"
                />
        </com.example.three_viewtext.RelativeLayoutB>
    </com.example.three_viewtext.RelativeLayoutA>
</RelativeLayout>

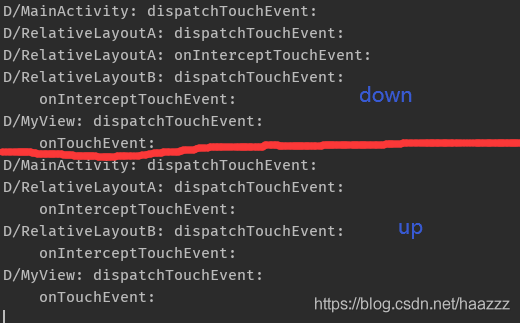

1. 第一種情況，直接運行程式點擊按鈕，列印日志如下：

   在點擊按鈕時的事件列是：DOWN->IP，如上圖，上半部分為DOWN的事件呼叫順序，下半部分為UP的事件呼叫順序，
   因為Button默認是可以點擊的（即使我們并沒有設定點擊監聽事件），所以MyView列印出了onTouchEvent，隨后回傳了true，這個ACTION.DOWN事件就被MyView消耗掉了，

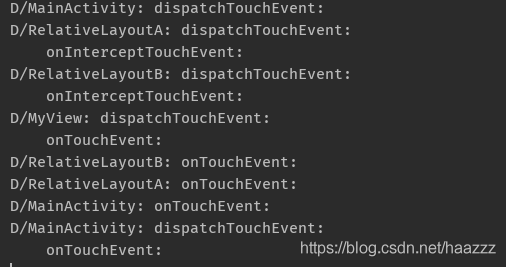

2. 第二種情況， 把MyView的onTouchEvent事件回傳false，編譯運行后點擊中間的按鈕，再看下列印：

   可以看到，從Activity->view事件都沒有得到處理，則事件又從下往上，回到Activity，log只是列印出了ACTION.DOWN的列印，并沒有像上面的log一樣列印出ACTION.UP，UP事件沒有傳遞到ViewGroup和View中
   在這個Log里面由于MyView不處理事件，而RelativeLayoutB和RelativeLayoutA其實也是不處理自己事件的，最后交由了更高級別的ViewGroup(Activity)去回應了，所以后面的ACTION.UP不會再傳遞到這幾個控制元件上來了，

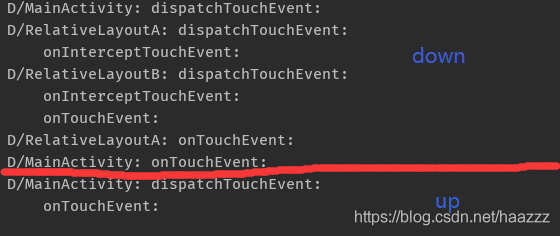

3. 在RelativeLayoutB中讓onInterceptTouchEvent回傳true，表示RelativeLayoutB會攔截事件自己處理，不分發給下一級View樹處理，編譯運行后點擊中間的按鈕，我們再來看看Log：從這個Log中可以看出，MyView并沒有列印出來，說明他沒有接收到事件，因為RelativeLayoutB已經把事件給攔截了，就不再分發給MyView，而RelativeLayoutB把事件攔截了后自己呼叫onTouchEvent，默認是沒有消耗事件的，所以才會再呼叫RelativeLayoutB的onTouchEvent方法，同樣，和2一樣，UP事件沒有傳遞到ViewGroup和View中，

注意事件攔截和事件消費是兩回事，事件攔截說的是不把事件發給下一級View，而事件消費說的是處理完這個事件還要不要讓上一級也處理，如果消費了事件那么就不會再讓上一級處理這個事件，

三.onTouch、onClick、onLongClick的呼叫順序

setOnTouchListener方法，通過設定監聽后可以在觸摸的時候回呼onTouch方法

在剛才的demo中，設定View的onTouch、onClick監聽，，這里只做一個總結：

• 在日常中我們給View設定點擊事件其實回應優先級是最低的，因為他需要同時接收到ACTION_DOWN和ACTION_UP事件后才會觸發，而onTouch方法則是在設定監聽后，只要有事件到來，則會觸發一次，它比onTouchEvent優先被回應，
• onTouch比onClick方法多了一個回傳值，其回傳值也表示了是否消耗事件，如果回傳了true則不會再呼叫onTouchEvent方法
• onClick方法是在onTouchEvent里面被回呼的，如果onTouch回傳了true，onTouchEvent不會被呼叫，那么onClick也就不會被呼叫，
• 當View接收到ACTION_DOWN的時候，并且不松開大概0.5s的時候（log從onTouchEvent到onLongClick的執行時間差大概就是0.5s）會執行onLongClick，當接收到ACTION_UP的時候再執行onClick，而如果onLongClick方法中回傳了true，則onClick就不會再執行，

四.事件分發原始碼分析

事件分發其實包含了三部分的事件分發，即:

• Activity的事件分發
• ViewGroup的事件分發
• View的事件分發，

1.Activity的事件分發

當一個點擊操作發生時，事件最先是傳遞給當前的Activity,由Activity的dispatchTouchEvent進行事件委派

//Activity的dispatchTouchEvent原始碼
 public boolean dispatchTouchEvent(MotionEvent ev) {
        if (ev.getAction() == MotionEvent.ACTION_DOWN) {
            onUserInteraction();		//空方法
        }
        //委派給DecorView
        if (getWindow().superDispatchTouchEvent(ev)) {
        	//如果下層處理了事件，回傳true結束
            return true;
        }
        //事件沒有得到處理，呼叫Activity的onTouchEvent
        return onTouchEvent(ev);
    }



/*
  getWindow()獲得是Window的抽象類,而window的唯一實作就PhoneWindow,下面是PhoneWindow.superDispatchTouchEvent原始碼
        	*/
public boolean superDispatchTouchEvent(MotionEvent event) {

        //Decor即是DecorView，所以phoneWindow將事件傳遞給了DecorView
        return mDecor.superDispatchTouchEvent(event);

    }
/*
	DecorView.superDispatchTouchEvent原始碼
*/

 public boolean superDispatchTouchEvent(MotionEvent event) {
        return super.dispatchTouchEvent(event);
        //等于開始呼叫ViewGroup的dispatchTouchEvent,即到此為止，
        //事件從Activity傳到了ViewGroup
    }

/*
Activity.onTouchEvent
*/
public boolean onTouchEvent(MotionEvent event) {
        if (mWindow.shouldCloseOnTouch(this, event)) {
            finish();
            return true;
        }

        return false;
    }

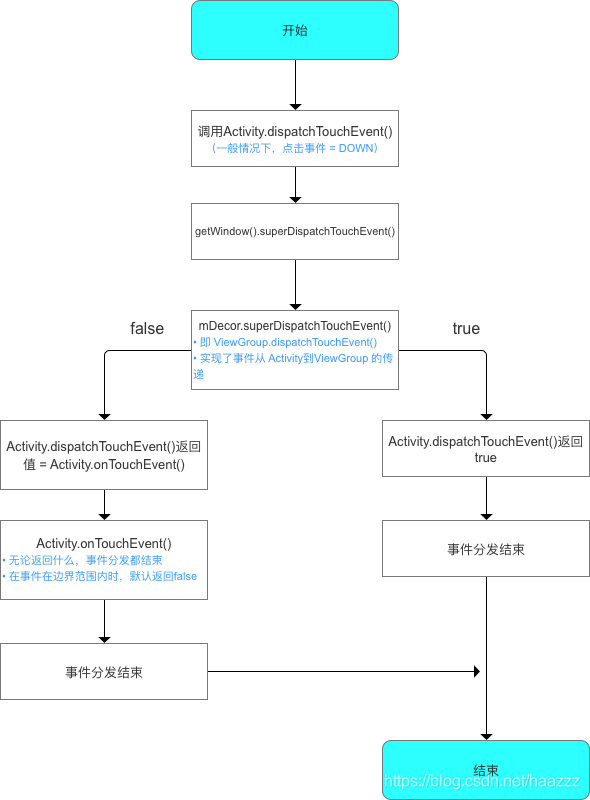

總結：

2.ViewGroup的事件分發機制

這里只展示其中一些關鍵代碼

@Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        ......
        boolean handled = false;
        if (onFilterTouchEventForSecurity(ev)) {
            final int action = ev.getAction();
            final int actionMasked = action & MotionEvent.ACTION_MASK;


            final boolean intercepted;// 檢查是否要攔截
            if (actionMasked == MotionEvent.ACTION_DOWN
                    || mFirstTouchTarget != null) {
             /*
             FLAG_DISALLOW_INTERCEPT設定后，ViewGroup無法欄除ACTION_DOWN之外的其他點擊直接，
             原因:在ViewGroup分發事件時，如果是ACTION_DOWN,會重置這個標志位
             設定方法: requestDisallowInterceptTouchEvent
             */


                if (!disallowIntercept) {// 只有允許攔截才執行onInterceptTouchEvent方法
                    intercepted = onInterceptTouchEvent(ev);//呼叫onInterceptTouchEvent方法
                    ev.setAction(action); // restore action in case it was changed
                } else {
                //不允許攔截，直接設為false
                    intercepted = false;
                }
            } else {
                // There are no touch targets and this action is not an initial down
                // so this view group continues to intercept touches.
                /*
                在這種情況下，actionMasked != ACTION_DOWN && mFirstTouchTarget == null
                說明沒有一個子View要去處理ACTION_DOWN事件，導致mFirstTouchTarget還是空的，
                沒有指向要處理事件的子View，所以接下來的其他事件，都不再繼續分發下去了，而且攔截了事件讓自己處理，
                */
                intercepted = true;
            }



2. FLAG_DISALLOW_INTERCEPT標志位

//原始碼2662行
 final boolean disallowIntercept = (mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0;

FLAG_DISALLOW_INTERCEPT是一個標記位，通過 requestDisallowInterceptTouchEvent(boolean disallowIntercept) 可以設定它，一般是用在子View里面，如果FLAG_DISALLOW_INTERCEPT被設定了后，ViewGroup就無法攔截ACTION_DOWN以外的其他事件，這是因為ACTION_DOWN事件會重置FLAG_DISALLOW_INTERCEPT標記位

			//原始碼(2650行)，
            if (actionMasked == MotionEvent.ACTION_DOWN) {
            //down事件,做重置狀態的操作，
                cancelAndClearTouchTargets(ev);
                resetTouchState();	//會對FLAG_DISALLOW_INTERCEPT進行重置
            }

首先cancelAndClearTouchTargets方法會遍歷清除所有的target，導致mFirstTouchTarget=null，然后在呼叫resetTouchState，重置觸摸狀態
resetTouchState的原始碼：

 private void resetTouchState() {
        clearTouchTargets();
        resetCancelNextUpFlag(this);
        //重置標志位
        mGroupFlags &= ~FLAG_DISALLOW_INTERCEPT;
        mNestedScrollAxes = SCROLL_AXIS_NONE;
    }

分析到這里可得出如下結論：

• 當ViewGroup要攔截事件后，那么后續到來的事件會直接交給他處理，而不會再呼叫onInterceptTouchEvent詢問是否攔截，
• 當呼叫requestDisallowInterceptTouchEvent方法設定了不允許攔截的標記位后，在ACTION_DOWN事件的時候會被重置掉而不起作用，也就是說requestDisallowInterceptTouchEvent方法針對的是ACTION_DOWN以外的其他事件，并且是在不攔截ACTION_DOWN事件的情況下才會起作用，

3. ViewGroup不攔截事件時，事件會向下分發交給他的子View進行處理

	//原始碼2722行
                       final View[] children = mChildren;
    for (int i = childrenCount - 1; i >= 0; i--){
        final int childIndex=getAndVerifyPreorderedIndex(
                childrenCount,i,customOrder);
        final View child=getAndVerifyPreorderedView(
                preorderedList,children,childIndex);
        /*
          判斷子元素是否能接收到點擊事件，兩個衡量標準
          child.canReceivePointerEvents():是否在播影片
          isTransformedTouchPointInView（）點擊事件的坐標是否落在子元素區域內
        */
        if(!child.canReceivePointerEvents()
                ||!isTransformedTouchPointInView(x,y,child,null)){
            continue;
        }

        newTouchTarget=getTouchTarget(child);// 查找child對應的TouchTarget
        if(newTouchTarget!=null){
            // 比如在同一個child上按下了多跟手指
            // Child is already receiving touch within its bounds.
            // Give it the new pointer in addition to the ones it is handling.
            //子View已經在自己的范圍內得到了觸摸，
            //除了它正在處理的那個，給它一個新的指標，
            newTouchTarget.pointerIdBits|=idBitsToAssign;
            break;
        }

        resetCancelNextUpFlag(child);
        //dispatchTransformedTouchEvent()實際上呼叫子元素的dispatchTouchEvent
        if(dispatchTransformedTouchEvent(ev,false,child,idBitsToAssign)){
            // Child wants to receive touch within its bounds.
            mLastTouchDownTime=ev.getDownTime();
            if(preorderedList!=null){
                // childIndex points into presorted list, find original index
                for(int j=0;j<childrenCount; j++){
                    if(children[childIndex]==mChildren[j]){
                        mLastTouchDownIndex=j;
                        break;
                    }
                }
            }else{
                mLastTouchDownIndex=childIndex;
            }
            mLastTouchDownX=ev.getX();
            mLastTouchDownY=ev.getY();
            // 如果處理掉了的話，將此child添加到touch鏈的頭部
             // 會更新 mFirstTouchTarget
            newTouchTarget=addTouchTarget(child,idBitsToAssign);
            alreadyDispatchedToNewTouchTarget=true;// 記錄ACTION_DOWN事件已經被處理了，
            break;
        }
    }

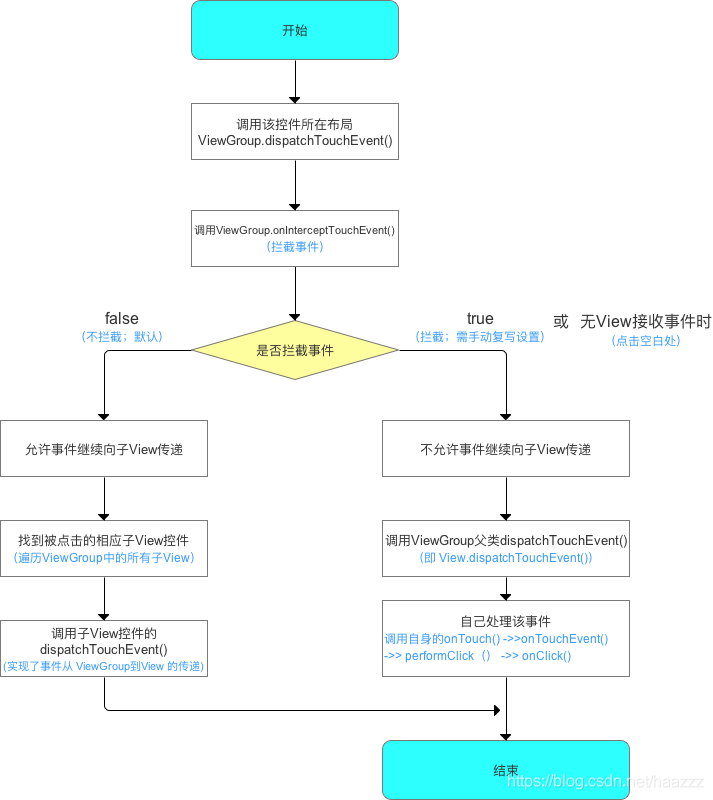

總結:

3.View的事件分發機制

 public boolean dispatchTouchEvent(MotionEvent event) {

        boolean result = false;


        if (onFilterTouchEventForSecurity(event)) {
            if ((mViewFlags & ENABLED_MASK) == ENABLED && handleScrollBarDragging(event)) {
                result = true;
            }
            //首先判斷是否設定OnTouchListener,如果OnTouchListener中的onTouch方法中回傳true，那么onTouchEvent就不會被呼叫，
            ListenerInfo li = mListenerInfo;
            if (li != null && li.mOnTouchListener != null
                    && (mViewFlags & ENABLED_MASK) == ENABLED
                    && li.mOnTouchListener.onTouch(this, event)) {
                result = true;// 如果被onTouch處理了，則直接回傳true
            }

            if (!result && onTouchEvent(event)) {
                result = true;
            }
        }

        if (!result && mInputEventConsistencyVerifier != null) {
            mInputEventConsistencyVerifier.onUnhandledEvent(event, 0);
        }

        // Clean up after nested scrolls if this is the end of a gesture;
        // also cancel it if we tried an ACTION_DOWN but we didn't want the rest
        // of the gesture.
        if (actionMasked == MotionEvent.ACTION_UP ||
                actionMasked == MotionEvent.ACTION_CANCEL ||
                (actionMasked == MotionEvent.ACTION_DOWN && !result)) {
            stopNestedScroll();
        }

        return result;
    }

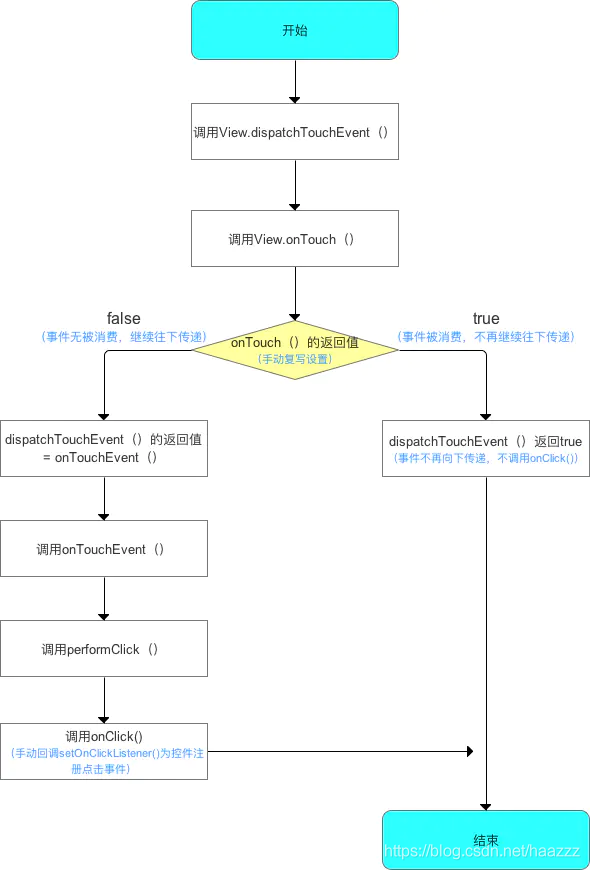

總結：

五.事件分發的總結

1. 同一事件序列是指從手指接觸到螢屏的那一刻起，到手指離開的螢屏的那一瞬間結束，在這個程序中所產生的一系列的事件，這個事件以down事件開始，中間含有數量不等的move事件，最終以up事件結束
2. 正常情況下，一個事件序列只能被一個View攔截且消耗，這一條的原因可以參考(3),因為一旦一個元素攔截了此事件，那么同一事件序列內的所有事件都會直接交給它處理，因此同一個事件序列中的事件不能分別由兩個View同時處理，但通過特殊手段可以做到，比如同一個事件序列中的事件不能分別由兩個View同時處理，但通過特殊手段/可以做到，比如一個View將本該自己處理的事情通過onTouchEvent強行傳遞給其他View處理，
3. 某個View一旦決定攔截，那么這一個事件序列都只能由他處理，并且onInterceptTouchEvent都不會在被呼叫，
4. 某個View如果不消耗ACTION_DOWN事件，那么同一事件序列的其他事件也不會交給他處理，并且把事件重新交給它的父元素處理，即呼叫父元素的onTouchEvent，
5. ViewGroup默認不攔截任何事件，即原始碼中onInterceptTouchEvent方法中默認 回傳false
6. View沒有onIntercept方法，一旦有點擊事件傳遞給他，那么他的onTouchEvent就會被呼叫
7. View的onTouchEvent默認都會消耗事件，除非他是不可點擊事件，（clickbale和longClickable同時為false），Veiw的longClickable默認屬性都是false，chickable屬性要分情況，比如button的clicjable屬性默認是true，而TextView的clickanle的默認屬性為fasle，
