kotlin 圓形進度條

kotlin版的自定義圓形進度條

大多數啟動頁都會帶個進度條加載樣式，所以就自己用kotlin重新寫了一個，如果真的要很炫酷還是有很多東西可以附加的

一個簡單的進度潭訓本組成就是一個背景環，一個進度環，需要注意的就是繪制的方式了

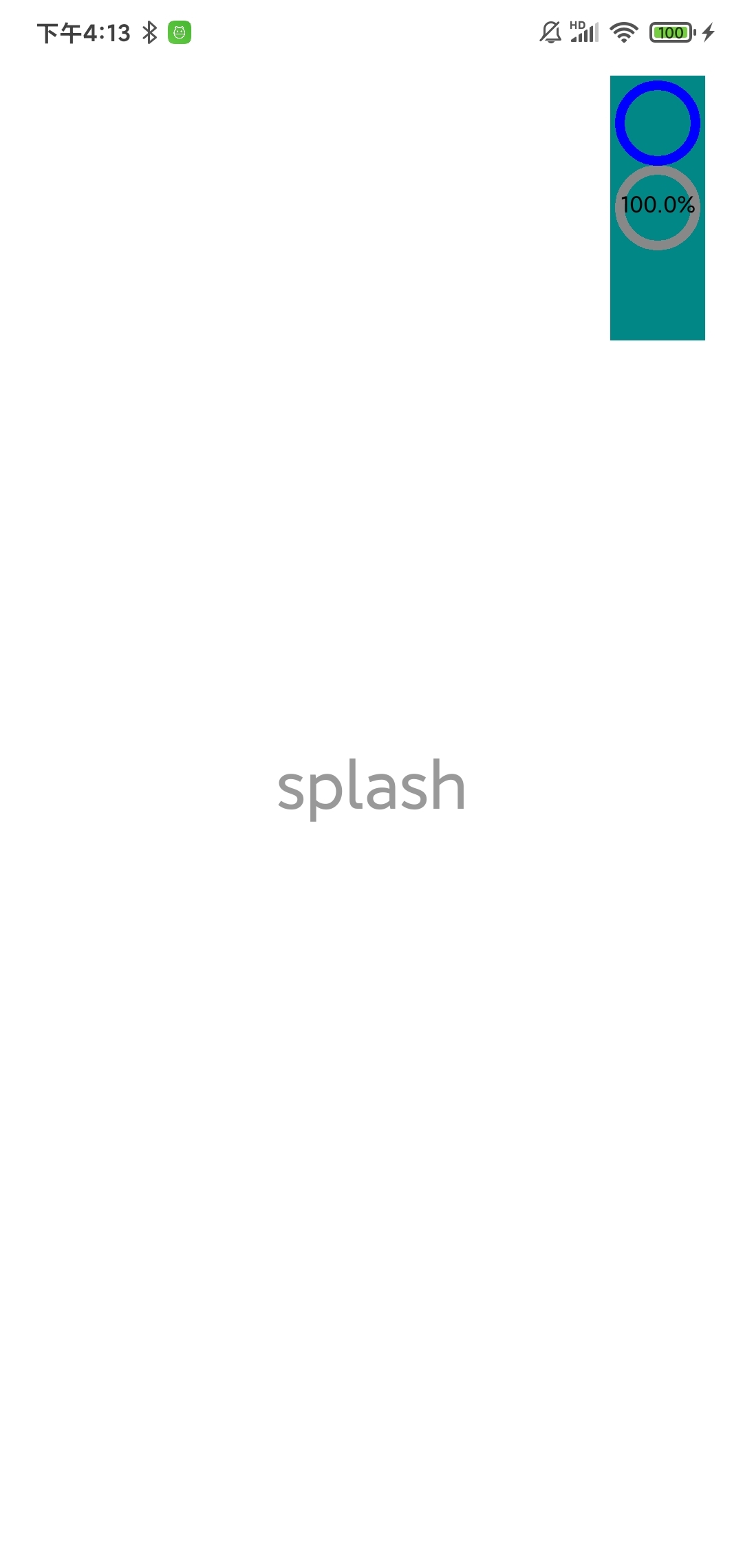

因為圓形進度條是寬高對等的，我們定義view寬高可能不是對等的，所以繪制的時候需要計算中間繪制，不然繪制的結果可能不是你理想的，比如下面右上角

當然，如果只是兩個環，感覺有點丑，不是很美觀，可以添加一點元素讓它稍微的美觀一點，比如繪制一個進度百分比提示文字，圓環自定義顏色，中心在繪制一個中心圓，這樣通過配置顏色要比兩個單調的圓環美觀許多

然后還可以加入一點初始化或者結束的view影片，這邊我加了一個進入縮放影片，開始拿起鍵盤一把梭

1.初始化

畫筆，配置顏色背景，字體，進度等都需要用到自定義屬性，所以初始化的時候需要把這些引數都實體化，然后剛才加入的縮放影片也是在初始化里

在xml里定義好style

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <declare-styleable name="circleProgress">
        <attr name="circle_max" format="float" />
        <attr name="circle_progress" format="float" />
        <attr name="circle_width" format="dimension" />
        <attr name="circle_progress_color" format="color" />
        <attr name="circle_color" format="color" />
        <attr name="circle_text_color" format="color" />
        <attr name="circle_text_size" format="dimension" />
        <attr name="circle_text_isBold" format="boolean" />
        <attr name="circle_center_color" format="color" />
    </declare-styleable>
</resources>

然后撰寫init方法

private fun init() {
        //自定義屬性
        val attributes: TypedArray = context.obtainStyledAttributes(
            attrs,
            R.styleable.circleProgress
        )
        mStrokeWidth = attributes.getDimension(R.styleable.circleProgress_circle_width, 1f)
        max = attributes.getFloat(R.styleable.circleProgress_circle_max, 100f)
        mProgress = attributes.getFloat(R.styleable.circleProgress_circle_progress, 0f)
        val bgColor = attributes.getColor(R.styleable.circleProgress_circle_color,Color.GRAY)
        val progressColor = attributes.getColor(R.styleable.circleProgress_circle_progress_color,Color.BLUE)
        val textColor = attributes.getColor(R.styleable.circleProgress_circle_text_color,Color.BLACK)
        val textSize = attributes.getDimension(R.styleable.circleProgress_circle_text_size,SizeUtils.dp2px(10f).toFloat())
        val isBold = attributes.getBoolean(R.styleable.circleProgress_circle_text_isBold,false)
        val centerColor = attributes.getColor(R.styleable.circleProgress_circle_center_color,Color.TRANSPARENT)
        attributes.recycle()
        //圓環畫筆
        bgPaint = Paint()
        bgPaint.style = Paint.Style.STROKE
        bgPaint.strokeWidth = mStrokeWidth
        bgPaint.color = bgColor
        bgPaint.isAntiAlias = true
        //中心圓畫筆
        centerPaint = Paint()
        centerPaint.style = Paint.Style.FILL
        centerPaint.color = centerColor
        centerPaint.isAntiAlias = true
        //進度潭訓筆
        tintPaint = Paint()
        tintPaint.style = Paint.Style.STROKE
        tintPaint.strokeWidth = mStrokeWidth
        tintPaint.strokeCap = Paint.Cap.ROUND
        tintPaint.color = progressColor
        tintPaint.isAntiAlias = true
        //文字畫筆
        textPaint = Paint()
        textPaint.style = Paint.Style.FILL
        textPaint.textSize = textSize
        textPaint.textAlign = Paint.Align.CENTER
        textPaint.isFakeBoldText = isBold
        textPaint.color = textColor
        textPaint.isAntiAlias = true

        initAnimation()
    }

2.測量

因為寬高是不可控的，你不知道具體設定成什么樣子，有的是寬高尺寸一樣，有的是寬大于高等，所以圓形直徑需要取最小值，這樣才能繪制成一個完整的圓形

override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec)
        mWidth = getRealSize(widthMeasureSpec)
        mHeight = getRealSize(heightMeasureSpec)
        /** 直徑 - 等寬高充滿 | 當寬高不一致時，取最小的畫圓 */
        val diameter = min(mWidth,mHeight)
        //半徑
        mRadius = diameter / 2f - mStrokeWidth
        /** 進度潭訓制區域 */
        val mX = mWidth/2f-diameter/2
        val mY = mHeight/2f-diameter/2
        mRect = RectF(mX + mStrokeWidth, mY + mStrokeWidth, mX + diameter - mStrokeWidth, mY + diameter - mStrokeWidth)

        setMeasuredDimension(mWidth,mHeight)
    }

3.draw

圓形直接drawCircle繪制，進度條就需要繪制扇形了，然后通過傳過來的進度條，計算扇形的角度，百分比文字就是在圓形中心點繪制

override fun onDraw(canvas: Canvas?) {
        super.onDraw(canvas)
        val progress = mProgress / max * 360
        //繪制圓形
        canvas!!.drawCircle(mWidth / 2f, mHeight / 2f, mRadius, bgPaint)
        //繪制中心圓
        canvas.drawCircle(mWidth / 2f, mHeight / 2f, mRadius, centerPaint)
        //繪制進度
        canvas.drawArc(mRect, -90f, progress, false, tintPaint)
        //繪制文字(百分比)
        val percentage: Int = (mProgress / max * 100).toInt()
        val centerY = mHeight / 2 + mStrokeWidth / 2
        canvas.drawText("${percentage}%", mWidth / 2f, centerY, textPaint)
    }

就是這么簡單，主要邏輯其實就在測量跟繪制

然后對外擴展設定進度，重繪視圖

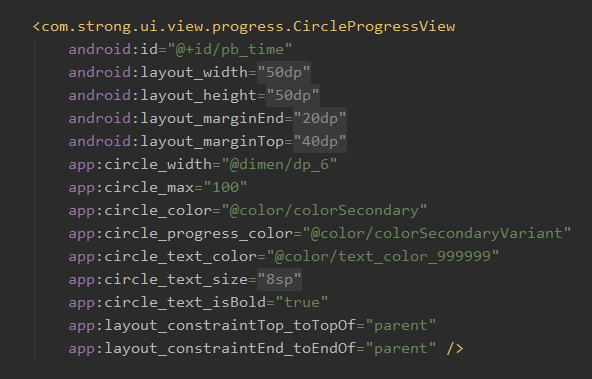

使用：

binding.pbTime.setProgress(count)

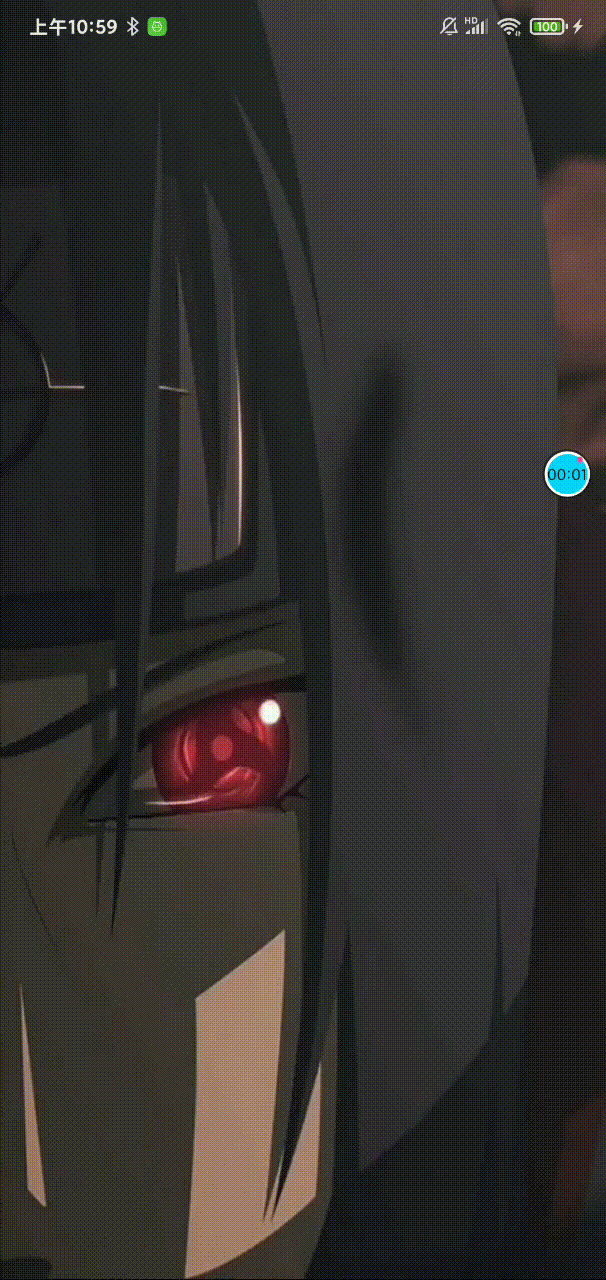

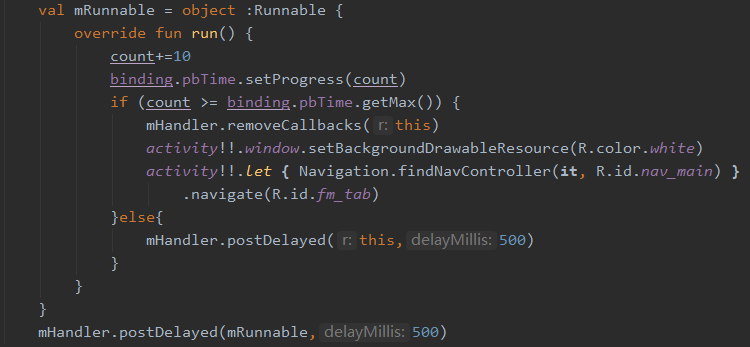

這里模擬一下加載進度，效果圖見最上方

github：https://github.com/1024477951/KotlinStrong
