[開源]基于姿態估計的運動計數APP開發（三）

1、前言：

在上一期中[開源]基于姿態估計的運動計數APP開發（二）中，我們已經完成了仰臥起坐演算法的開發和windows的demo開發，本期主要是將該演算法一直到android平臺上面，實作一個android手機上可以使用的APP，下面的視頻是我在西湖邊進行的測驗，在背景比較干凈的情況下，效果還不錯哦，【獲取APP原始碼請留言，或者添加我的微信，15158106211，備注“仰臥起坐APP”，讓我們一起學習一起進步，】

（CSDN放不了視頻，請見諒）

2、模型改進

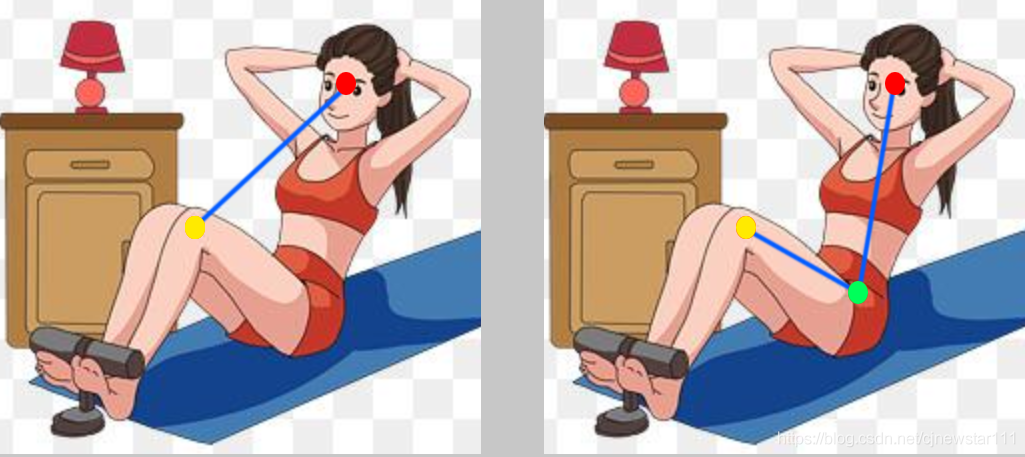

有的朋友已經發現，上一期的demo中，只有兩個關鍵點，頭部和膝蓋，而這次的APP有三個關鍵點，分別是頭部，腰部和膝蓋，當只有兩個關鍵點的時候，模型很容易出現誤識別，會把關鍵點定位在一些其他東西上面，很少會考慮這是不是屬于一個人的特征，而使用了三個關鍵點之后，一方面更加有利于判斷姿勢，另一方面也相對于增加了一個監督信號，并且三個關鍵點都位于人身上，使得模型更容易理解和學習，因此在性能上有一定的提升，主要是降低了誤識別率，

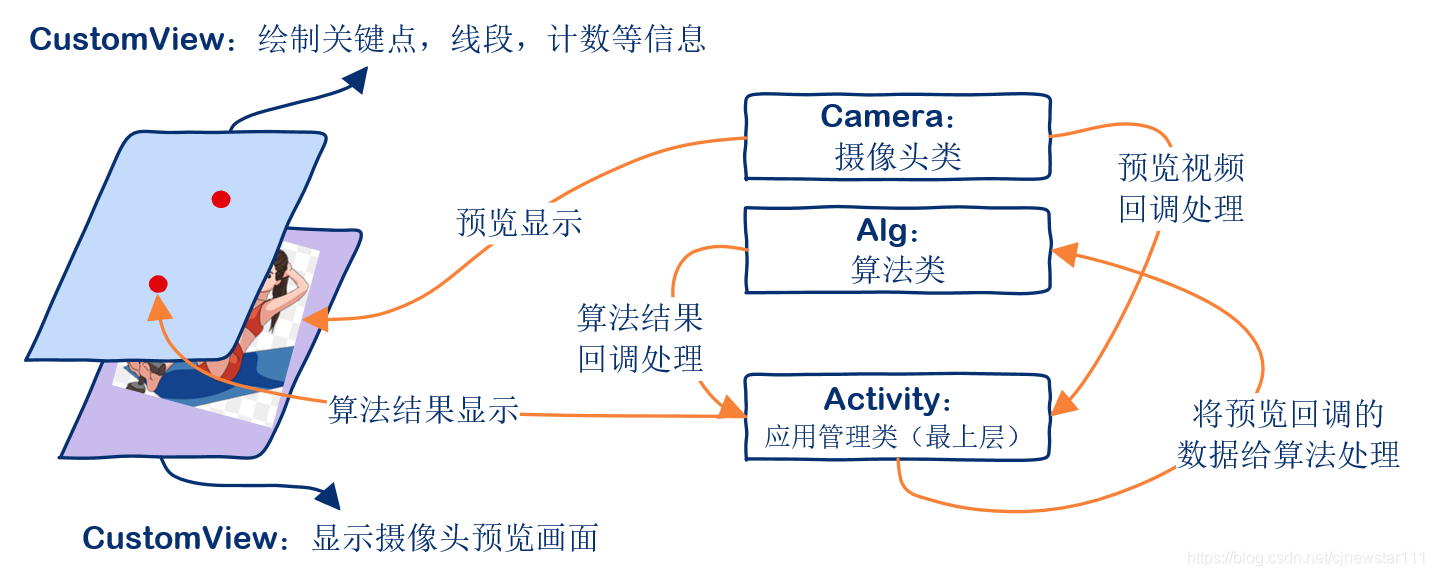

3、APP框架

APP主要要Activiry類，兩個SurfaceView類，一個Alg類，一個Camera類組成，Alg類主要負責呼叫演算法進行推理，并回傳結果，這里我已經將pytorch訓練好的模型轉換成了NCNN模型，因此實際上是呼叫的NCNN庫的推理功能，Camera類主要負責攝像頭的打開和關閉，以及進行預覽回呼，第一個SurfaceView（DisplayView）主要用于攝像頭預覽的展示，第二個SurfaceView（CustomView）主要用于繪制一些關鍵點資訊，計數統計資訊等，Activity就是最上層的一個管理類，負責管理整個APP，包括創建按鈕，創建SurfaceView，創建Alg類，創建Camera類等，

3、主要類原始碼

3.1、Activity類核心原始碼

public class MainActivity extends Activity implements Camera.PreviewCallback, AlgCallBack{
    private DisplayView  mViewDisplay;
    private CustomView   mViewCustom;
    private Button       mBtnCameraOp;
    private Button       mBtnCameraChange;
    private CameraUtil   mCameraUtil;
    private AlgUtil      mAlgUtil;
    private int          mFrameCount = 0;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        Log.i("zhengxing", "MainActivity::onCreate");
        super.onCreate(savedInstanceState);
        this.getWindow().setFlags(WindowManager.LayoutParams.FLAG_FULLSCREEN, WindowManager.LayoutParams.FLAG_FULLSCREEN);
        this.requestWindowFeature(Window.FEATURE_NO_TITLE);
        this.getWindow().setFlags(WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON, WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON);
        setRequestedOrientation(ActivityInfo.SCREEN_ORIENTATION_LANDSCAPE);
        setContentView(R.layout.main);
        Log.i("zhengxing", "MainActivity::onCreate set basic info finished");

        // 創建兩個SurfaceView
        mViewDisplay = (DisplayView)this.findViewById(R.id.display_view);
        mViewCustom = (CustomView)this.findViewById(R.id.custom_view);
        Log.i("zhengxing", "MainActivity::onCreate create visual toolkits finished");

        //初始化camera類和alg類
        mCameraUtil = new CameraUtil(mViewDisplay, this);
        mAlgUtil = new AlgUtil(getAssets(), this);
        Log.i("zhengxing", "MainActivity::onCreate create camera util and alg util finished");
    }

    // 開始按鈕
    public void onBtnStartClick(View view){
        Log.i("zhengxing", "MainActivity::onBtnStartClick");
        if (mCameraUtil.getCameraState() < 0){
            mCameraUtil.openCamera();
            Log.i("zhengxing", "MainActivity::onBtnStartClick the camera is closed, open it");
        }
    }

    //停止按鈕
    public void onBtnStopClick(View view){
        Log.i("zhengxing", "MainActivity::onBtnStopClick");
        if (mCameraUtil.getCameraState() >= 0){
            mCameraUtil.closeCamera();
            Log.i("zhengxing", "MainActivity::onBtnStopClick the camera is open, close it");
        }
    }

    //演算法回呼函式，處理演算法回傳結果
    @Override
    public void onAlgRet(float[] ret) {
        float nAlgType = ret[0];
        float nClasss = ret[1];
        Log.i("zhengxing", "MainActivity::onAlgRet ret value:" +  ret[0] + ';' + ret[1]);
        mViewCustom.drawAlgRet(ret);
    }

    //預覽回呼函式，處理每一幀圖片
    @Override
    public void onPreviewFrame(byte[] data, Camera camera) {
        mFrameCount ++;
        Log.i("zhengxing", "MainActivity::onPreviewFrame");
        Camera.Size size = camera.getParameters().getPreviewSize();
        mAlgUtil.addDataToQueue(data, size.width, size.height);
    }

}

3.2、Camera類核心原始碼

public class CameraUtil
{
    private Camera mCamera;
    private final int mCameraID;
    private final SurfaceView mViewDisplay;
    private final int mOrientation;
    private final Camera.PreviewCallback mPreviewCBack;

    public CameraUtil(SurfaceView displayView, Camera.PreviewCallback cameraCBack) {
        Log.i("zhengxing", "CameraUtil::CameraUtil");
        mCamera = null;
        mViewDisplay = displayView;
        mCameraID = Camera.CameraInfo.CAMERA_FACING_FRONT;
        mOrientation = 0;
        mPreviewCBack = cameraCBack;
    }

    //打開攝像頭
    public void openCamera() {
        Log.i("zhengxing", "CameraUtil::openCamera");
        if(mCamera == null) {
            mCamera = Camera.open(mCameraID);
            Camera.Parameters parameters = mCamera.getParameters();
            //parameters.setFocusMode(Camera.Parameters.FOCUS_MODE_CONTINUOUS_VIDEO);
            //mCamera.setParameters(parameters);
            mCamera.setDisplayOrientation(mOrientation);
            mCamera.setPreviewCallback(mPreviewCBack);
            try {
                mCamera.setPreviewDisplay(mViewDisplay.getHolder());
            } catch (IOException e) {
                e.printStackTrace();
            }
            mCamera.startPreview();
        }
    }

    //關閉攝像頭
    public void closeCamera() {
        Log.i("zhengxing", "CameraUtil::closeCamera");
        if (mCamera != null) {
            mCamera.setPreviewCallback(null);
            mCamera.stopPreview();
            mCamera.release();
            mCamera = null;
        }
    }
}

3.3、Alg類核心原始碼

class AlgUtil implements Runnable {
    private boolean mThreadFlag;
    private final ArrayBlockingQueue mQueue;
    private final Alg mAlg;
    private final int mAlgThreads;
    private AlgCallBack mAlgCB;
    private final Thread mThread;

    public AlgUtil(AssetManager assertManager, AlgCallBack algCallBack) {
        Log.i("zhengxing", "AlgUtil::AlgUtil");
        mAlgCB = algCallBack;
        mAlgThreads = 1;
        mQueue = new ArrayBlockingQueue(3);
        mAlg = new Alg();
        mAlg.Init(assertManager);
        mThreadFlag = true;
        mThread = new Thread(this);
        mThread.start();
    }

    //將預覽圖片投遞到佇列中（由于演算法處理可能會比較慢，并不是每一幀圖片都做演算法處理）
    public boolean addDataToQueue(byte [] bytes, int width, int height) {
        Log.i("zhengxing", "AlgUtil::addDataToQueue");
        Bitmap bmp = null;
        try {
            YuvImage image = new YuvImage(bytes, ImageFormat.NV21, width, height, null);
            if (image != null) {
                ByteArrayOutputStream stream = new ByteArrayOutputStream();
                image.compressToJpeg(new Rect(0, 0, width, height), 100, stream);
                bmp = BitmapFactory.decodeByteArray(stream.toByteArray(), 0, stream.size());
                stream.close();
            }
        } catch (Exception ex) {
        }
        Bitmap rgba = bmp.copy(Bitmap.Config.ARGB_8888, true);
        Bitmap imgSelect = Bitmap.createScaledBitmap(rgba, 312, 312, false);
        rgba.recycle();
        return mQueue.offer(imgSelect);
    }

    //回傳演算法推理結果給上層（Activity）
    public void setCallBack(AlgCallBack callBack) {
        Log.i("zhengxing", "AlgUtil::setCallBack");
        this.mAlgCB = callBack;
    }

    //執行緒體（所有演算法推理都在執行緒中執行）
    @Override
    public void run() {
        Log.i("zhengxing", "AlgUtil::run");
        while (mThreadFlag) {
            try {
                Bitmap bmp = (Bitmap) mQueue.poll(1000, TimeUnit.MILLISECONDS);
                if (bmp != null) {
                    float[] x = mAlg.Run(bmp);
                    this.mAlgCB.onAlgRet(x);
                }
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        }
    }
}

4、總結

這次仰臥起坐APP開發前后經歷了大約一個月的時間，都是在晚上或者周末進行的，雖然很累，但是我也學到了很多東西，從原來完全不了解姿態估計這個領域，以及嚴重低估關鍵點檢測的難度，到后來慢慢學習，整理相關論文，解決一個又一個難點，對我自己來說是一次極大的提升，也是對自己興趣愛好的執著，如果整個程序也讓你也有一點點的識訓，那將是對我極大的鼓勵，【獲取APP原始碼請留言或者添加我的微信，15158106211，備注“仰臥起坐APP”，讓我們一起學習一起進步，】
