自動化測驗-uiautomatorviewer.bat

一.認識定位控制元件(元素定位工具)

• 該工具位于android-sdk-windows\tools\uiautomatorviewer.bat雙擊即可啟動，啟動程序中組件所打開的CMD視窗不用關閉；手機開啟USB除錯，或打開模擬器即可使用
• 在使用Appium的時候，需要填寫Desired Capabilities，這里使用Android SDK自帶的uiautomatorviewer.bat控制元件可以便捷的獲取所需資訊

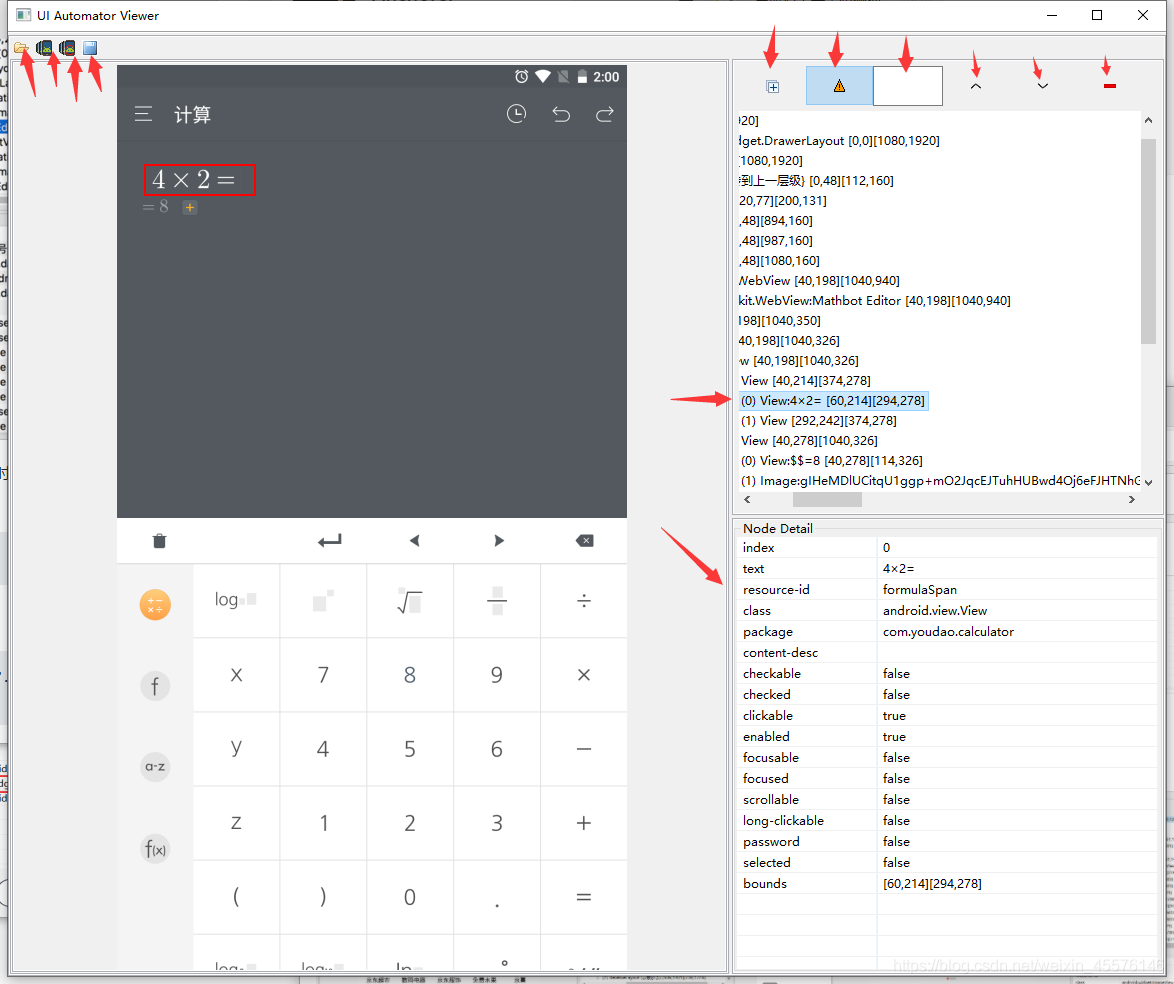

二.功能及按鈕介紹

• 通過截屏并分析XML布局檔案的方式，為用戶提供控制元件資訊查看服務

• 獲取節點元素相關屬性


• 獲取點位坐標


• The first button：Open:Screenshot;UI XML Dump打開本地截圖和打開.uix格式檔案（uix檔案需安裝Binary Data打開）

• Second button：Device Screenshot(uiautomator dump)設備螢屏截圖（uiautomator轉儲）

• Third button：Device Screenshot with Compressed Hierarchy(uiautomator dump --compressed)具有壓縮層次結構的設備螢屏截圖

• Save：保存至本地指定位置

• 在Android Studio中可以通過Android Device Monitor 呼叫UI Automator Viewer

• First button on the right：+Expand All-全部展開

• Second button on the right：Toggle NAF Nodes-切換NAF節點，點擊后展示不可被識別的控制元件

• Third button on the right：Clear search results-清除搜索結果

三.Appuim支持的定位方式

3.01 id定位

• 通過uiautomatorviewer.bat 工具可以查看物件的id屬性；
• 如果目標設備的API Level低于18則UIAutomatorViewer不能獲得對應的Resource ID，只有等于大于18的時候才能使用；
• resource-id 就是的id屬性；
• 使用方法（未驗證）：driver.find_element_by_id(‘android:id/text1’).click()；driver.findElement(By.id(“com.android.calculator2:id/formula”))

3.02 name定位

一般text屬性認為是name

3.03 className定位

通過呼叫android uiautomator使用className進行定位

ele = self.driver.find_element_by_android_uiautomator('new UiSelector().className("android.widget.EditText")')
ele.send_keys('132')

3.04 classNameMatches定位

通過className正則匹配進行定位

ele = self.driver.find_element_by_android_uiautomator('new UiSelector().classNameMatches (".*EditText")')
ele.send_keys('132')

3.05 textMatches 正則匹配查找

textMatches故名思義就是通過正則的來進行查找定位，他也是通過text的屬性來進行正則匹配

ele = self.driver.find_element_by_android_uiautomator('new UiSelector().textMatches("^請輸入手.*")')
ele.send_keys("123")

3.06 textStartsWith定位

driver.find_element_by_android_uiautomator('new UiSelector().textStartsWith("請輸入")')

3.07 class_name定位

• 定位一個控制元件class就是class_name ,一般獲得的view都不止一個,所以應該需要遍歷一遍得到的views，然后縮小搜索條件來獲得目標控制元件；如果多個只操作第一個driver.find_element_by_class_name("com.jingdong.app.mall:id/ic").click()
• 定位組控制元件，例如：com.jingdong.app.mall:id/ic;
  driver.find_elements_by_class_name("com.jingdong.app.mall:id/ic")[1].click()，或WebElement button = driver.findElement(By.className(“com.jingdong.app.mall:id/ic”));

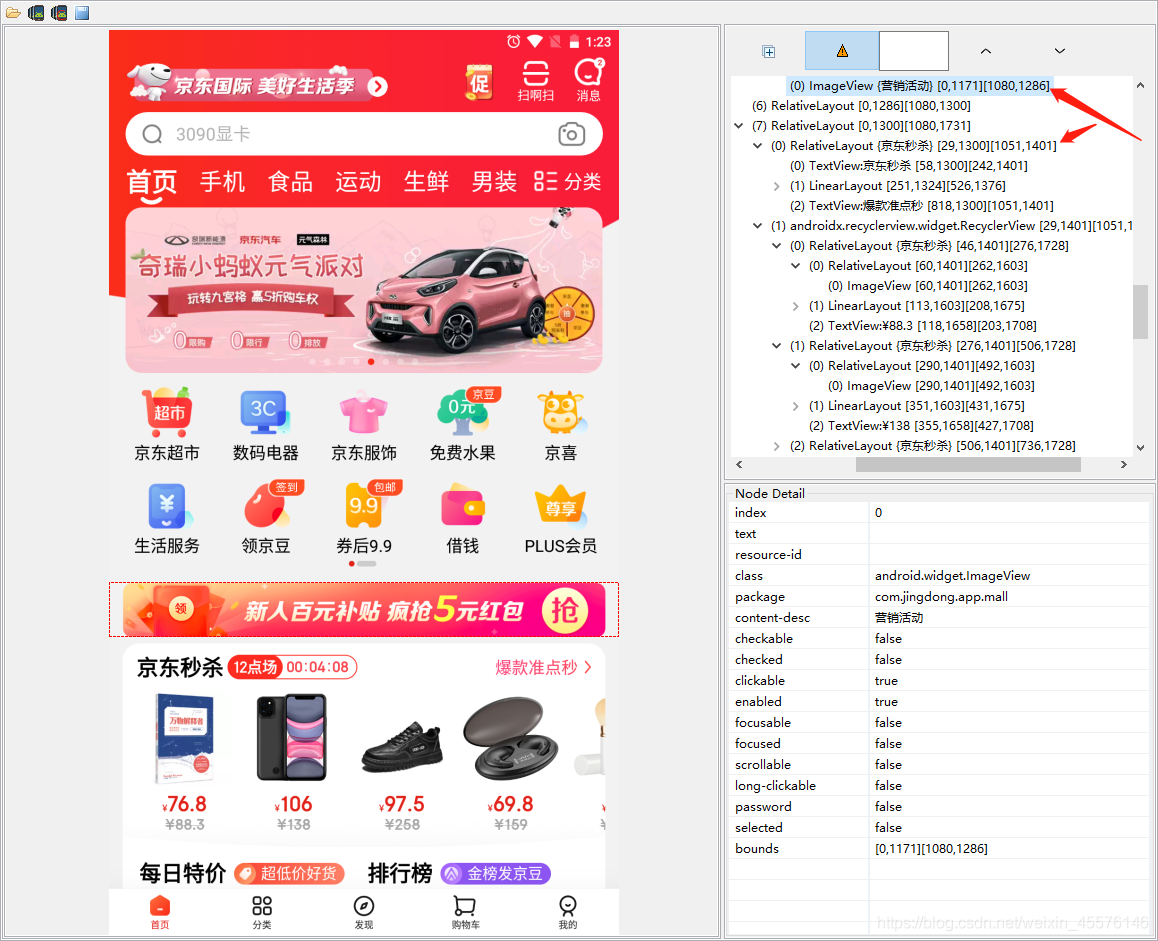

3.08父子關系、兄弟關系定位

self.driver.find_element_by_android_uiautomator('new UiSelector().resourceId("com.xueqiu.android:id/title_container").childSelector(text("密碼"))')

self.driver.find_element_by_android_uiautomator('new UiSelector().resourceId("com.xueqiu.android:id/title_container").fromParent(text("密碼"))')

3.09 滾動查找

self.driver.find_element_by_android_uiautomator('new UiScrollable(new UiSelector().scrollable(true).instance(0)).scrollIntoView(new UiSelector().text("查找的元素文本").instance(0));')

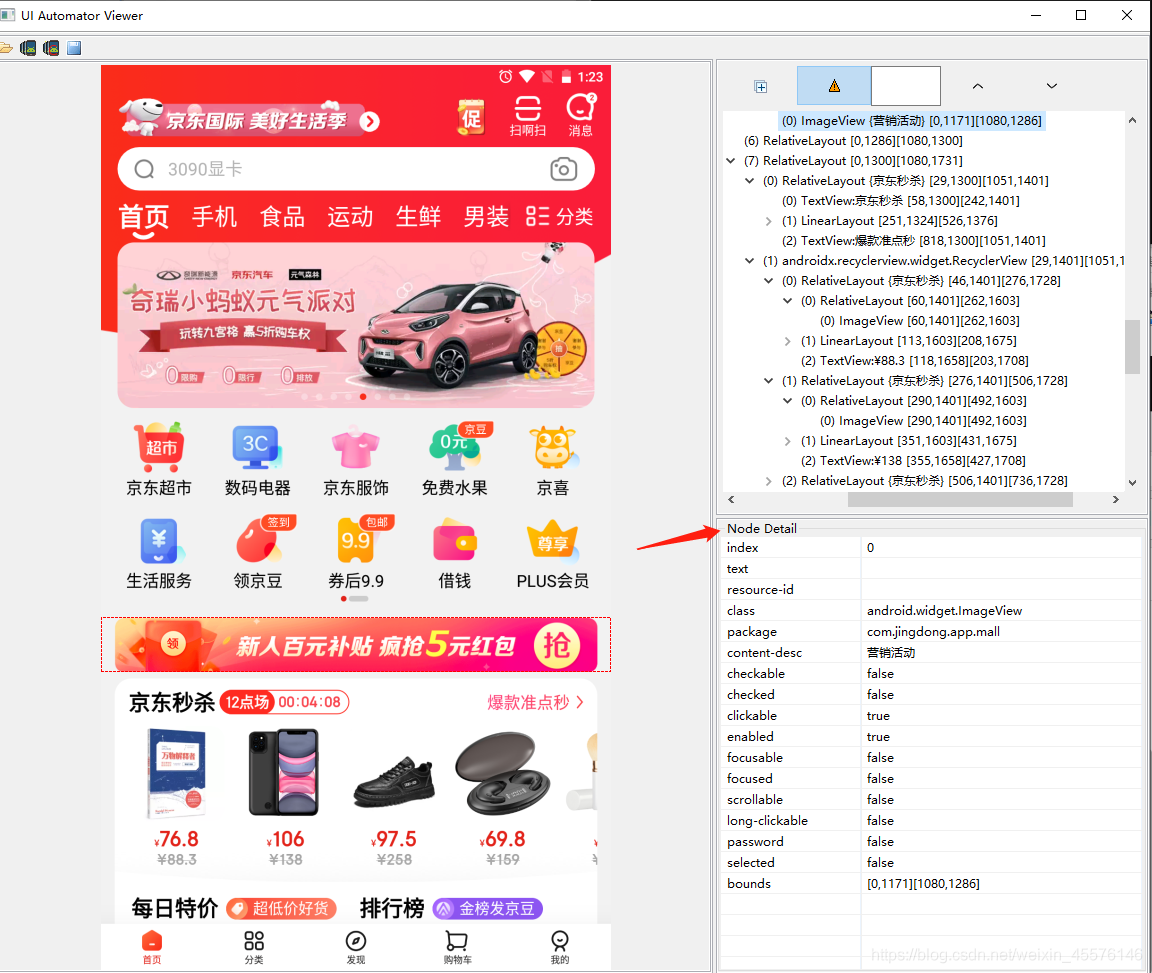

3.10 Accessibility_id定位

引數取content-desc的值：driver.find_element_by_accessibility_id('Accessibility').click()或findElement(By.AccessibilityId("sharebutton"))

3.11 XPath定位

• Appium對于xpath定位執行效率是比較低的，也就是說遇到xpath的定位代碼的時候，執行比較慢;迫不得已的情況下盡量不用這個定位方式
  （引數取text的值）driver.find_element_by_xpath('//*[@text="Accessibility"]').click()
  （引數取resource-id的值）driver.find_element_by_xpath('//*[@resource-id="android:id/text1"]').click()
  引數格式：
  1）//class
  2）//class[n]
  3）//class[@屬性=“屬性值”]
  4）//class[@屬性=“屬性值” and @屬性=“屬性值”]
  5）//*[@屬性=“屬性值”]
  例如：com.jingdong.app.mall:id/ic
driver.findElement(By.xpath("//com.jingdong.app.mall:id/ic"))
driver.find_element_by_xpath('//*[@resource-id="android:id/text1"]').click()

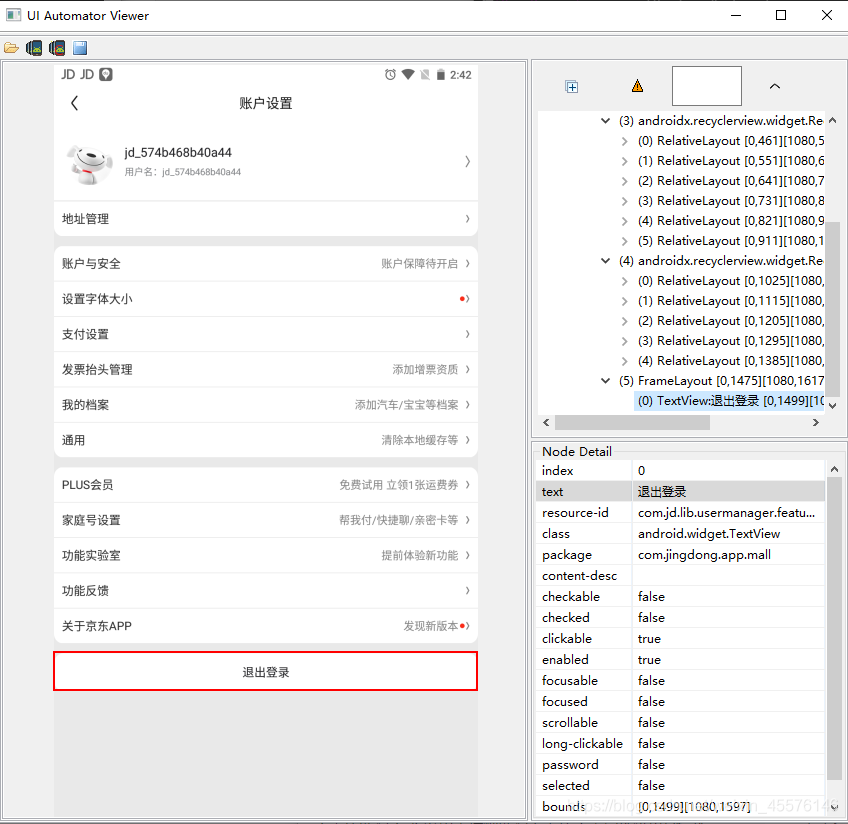

agree_continue_xpath = "//*[@text='退出登錄']"

WebDriverWait(driver, 10, 1).until(EC.visibility_of_element_located((MobileBy.XPATH, agree_continue_xpath)))
driver.find_element_by_xpath(agree_continue_xpath).click()

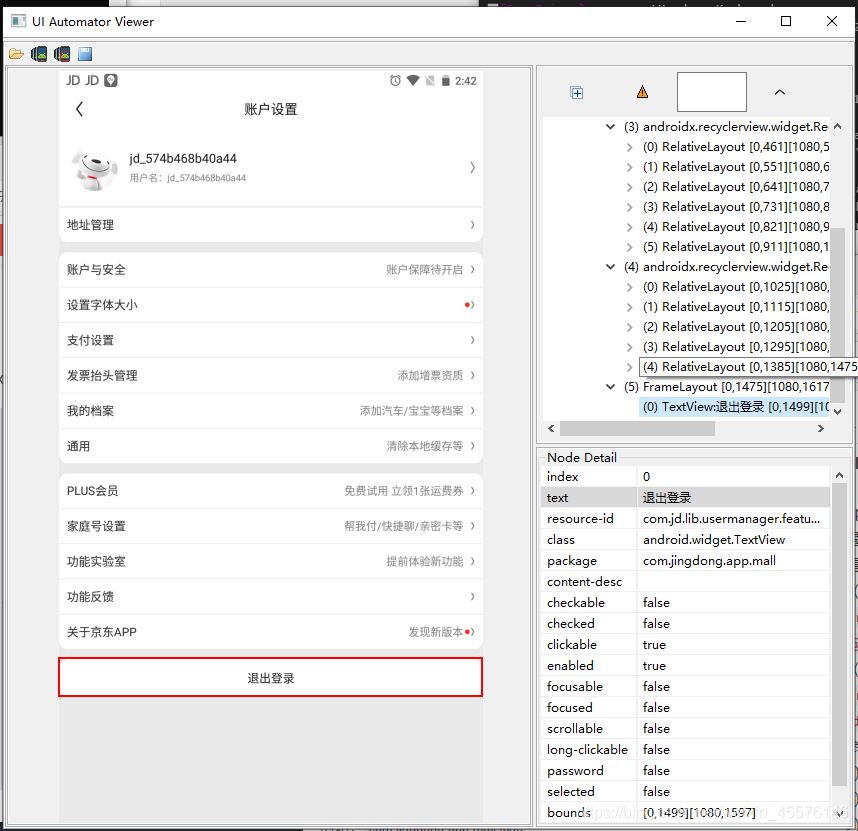

3.12 contains模糊定位

用于獲取toast時，toast文本內容較長，可采用contains包含部分文本的匹配方式;以用來模糊匹配上面的文本屬性“退出登錄”

agree_continue_xpath = "//android.widget.Button[contains(@text, '退出')]"

WebDriverWait(driver, 10, 1).until(EC.visibility_of_element_located((MobileBy.XPATH, agree_continue_xpath)))
driver.find_element_by_xpath(agree_continue_xpath).click()

3.13 AndroidUiAutomator定位元素

AndroidUIAutomator是一個強有力的元素定位方式，它是通過Android UIAutomator類別庫去找元素，定位方式：findElement(By.AndroidUIAutomator(String UIAuto));
可以選擇id，nameclassName，description作為傳入的字串

WebElement el =

driver.findElementByAndroidUIAutomator("new UiSelector().resourceId(\"com.tencent.mm:id/do\")");

3.14 resourceID定位

resourceld定位和appium封裝好的id定位一樣，差別在寫法變成了uiautomator的寫法

ele = self.driver.find_element_by_android_uiautomator('new UiSelector().resourceId("cn.com.open.mooc:id/et_phone_edit")')
ele.send_keys('234')

3.15 resourceIDMatches 定位

通過id進行正則匹配定位

ele = self.driver.find_element_by_android_uiautomator('new UiSelector().resourceIdMatches(".+et_phone_edit")')
ele.send_keys('123')

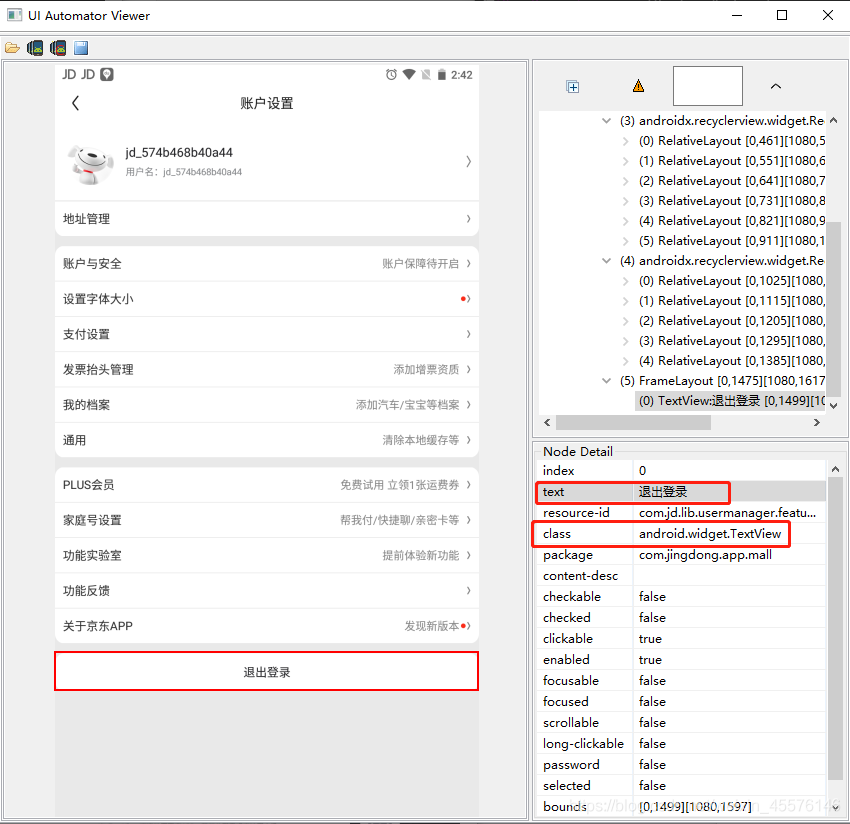

3.16組合定位

xpath中同時包含class和text兩個屬性

agree_continue_xpath = "//*[@class='android.widget.TextView' and @text='退出登錄']"

WebDriverWait(driver, 10, 1).until(EC.visibility_of_element_located((MobileBy.XPATH, agree_continue_xpath)))
driver.find_element_by_xpath(agree_continue_xpath).click()

3.17 Android UIAutomator定位

android uiautomator原理是通過android 自帶的android uiautomator的類別庫去查找元素，其實和appium的定位一樣，或者說他比appium的定位方式更佳多以及更佳適用，它也支持id、className、text、模糊匹配等進行定位

3.18 支持層級定位

1.driver.find_element_by_xpath("//android.widget.ListView/android.widget.TextView").click()
2.driver.find_element_by_xpath("//android.widget.ListView/*[1]").click()
3.driver.find_element_by_xpath('//*[@resource-id="android:id/list"]/*[1]').click()在父元素API Demos下，Accessibility是第1個子元素;xpath的索引從1開始
4.driver.find_element_by_xpath('//*[@resource-id="android:id/list"]/*[@resource-id="android:id/text1"]').click()
5.driver.find_element_by_xpath('//android.widget.TextView[contains(@text,"Acce")]').click()

• 引數格式：//class[@屬性=“屬性值”]/class[]/class

3.19 支持部分定位

driver.find_element_by_xpath('//android.widget.TextView[contains(@text,"Acce")]').click()

3.20 Android原生支持元素定位方式

①（引數取resource-id的值）driver.find_element_by_android_uiautomator('new UiSelector().resourceId("android:id/text1")').click()
簡化（默認是UiSelector物件）：driver.find_element_by_android_uiautomator('.resourceId("android:id/text1")').click()
例如：WebElement element = driver.findElement(By.id("com.tencent.mm:id/do"));
或driver.findElementById("com.tencent.mm:id/do")
②（引數取class的值）driver.find_element_by_android_uiautomator('.className("android.widget.TextView")').click()
③（引數取text的值）driver.find_element_by_android_uiautomator('.text("Accessibility")').click()

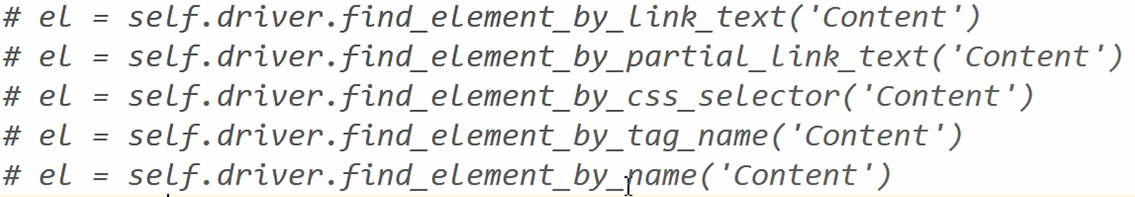

3.21Appium不支持的元素定位方式

3.22 appium與selenium元素定位之比較

appium是app端，用appium需匯出selenium包
selenium是web端
