LCD顯示的一些基本概念以及DSI的一些clock解釋

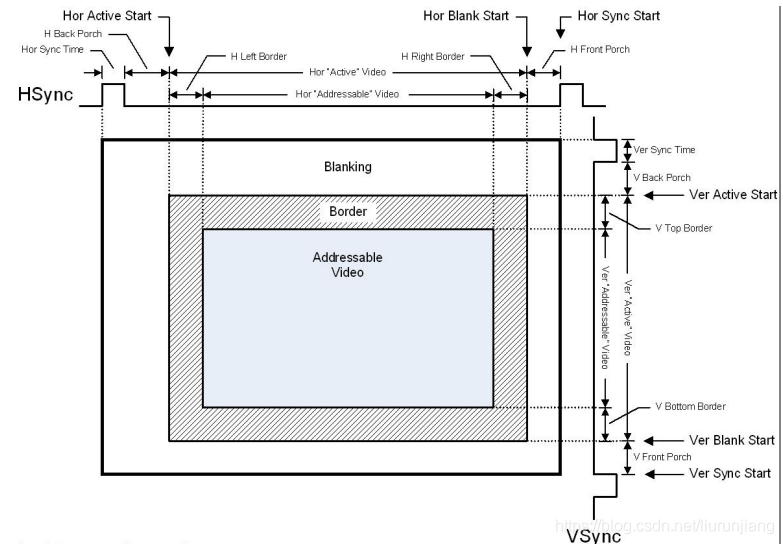

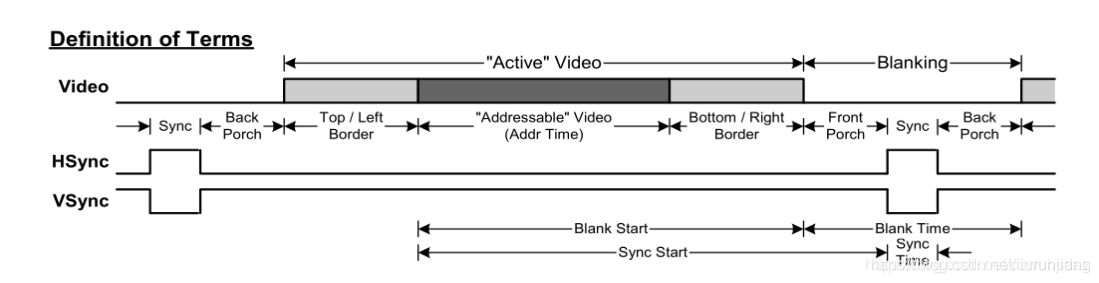

HFP: Horizon front porch
HBP: Horizon back porch
VFP: Vertical front porch
VBP: Vertical back porch
HDP： Horizon display period
VDP: Vertical display period
HTP = HSYNC + HDP + HFP + HBP
VTR = VSYNC + VDP + VFP + VBP

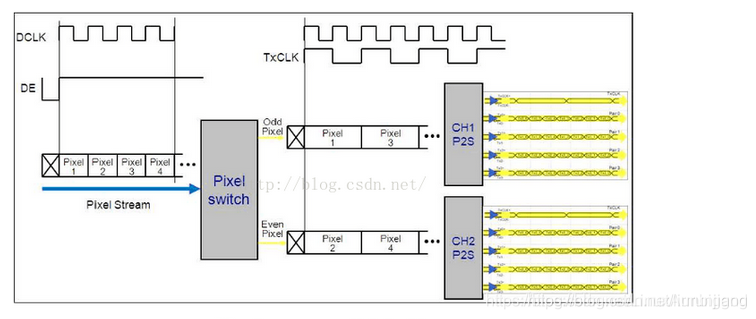

LVDS介面詳解

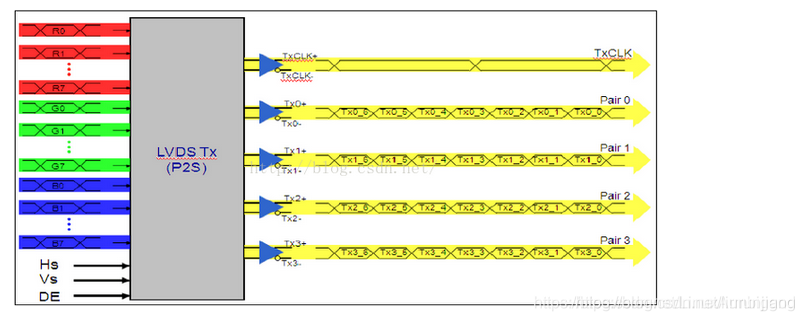

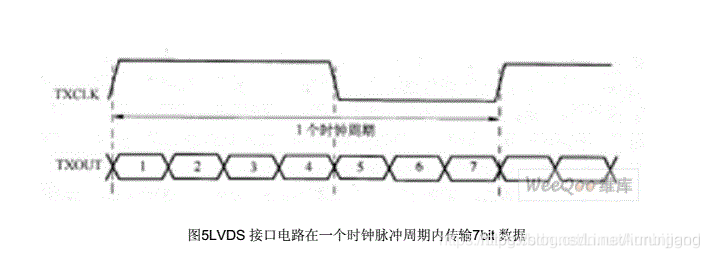

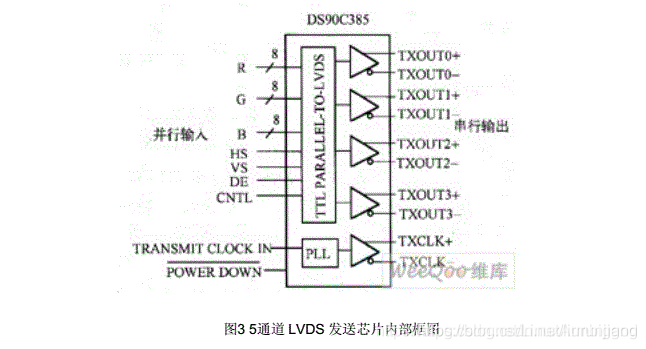

LVDS發送芯片在一個時鐘脈沖周期內，每個資料通道都輸出7bit的串行資料信號，而不是常見的8bit資料

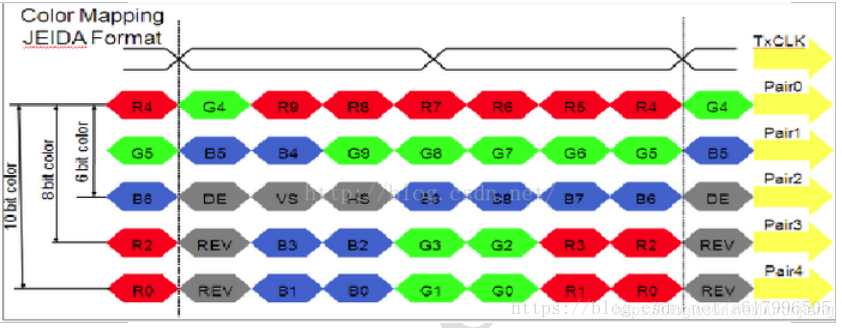

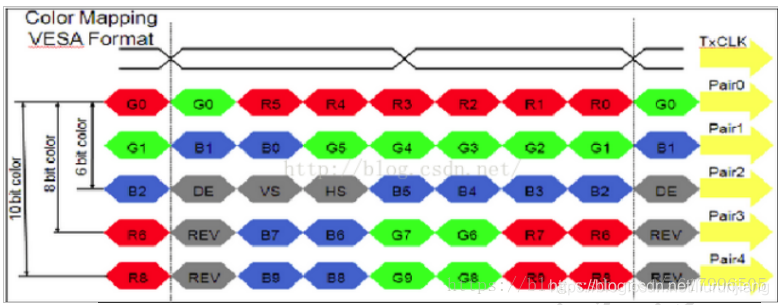

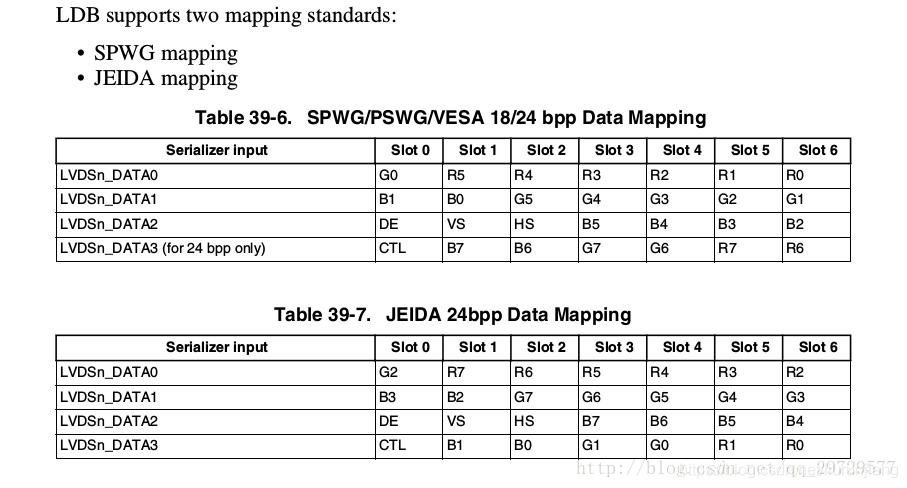

LVDS兩種format：FORMAT 1、 FORMAT 2

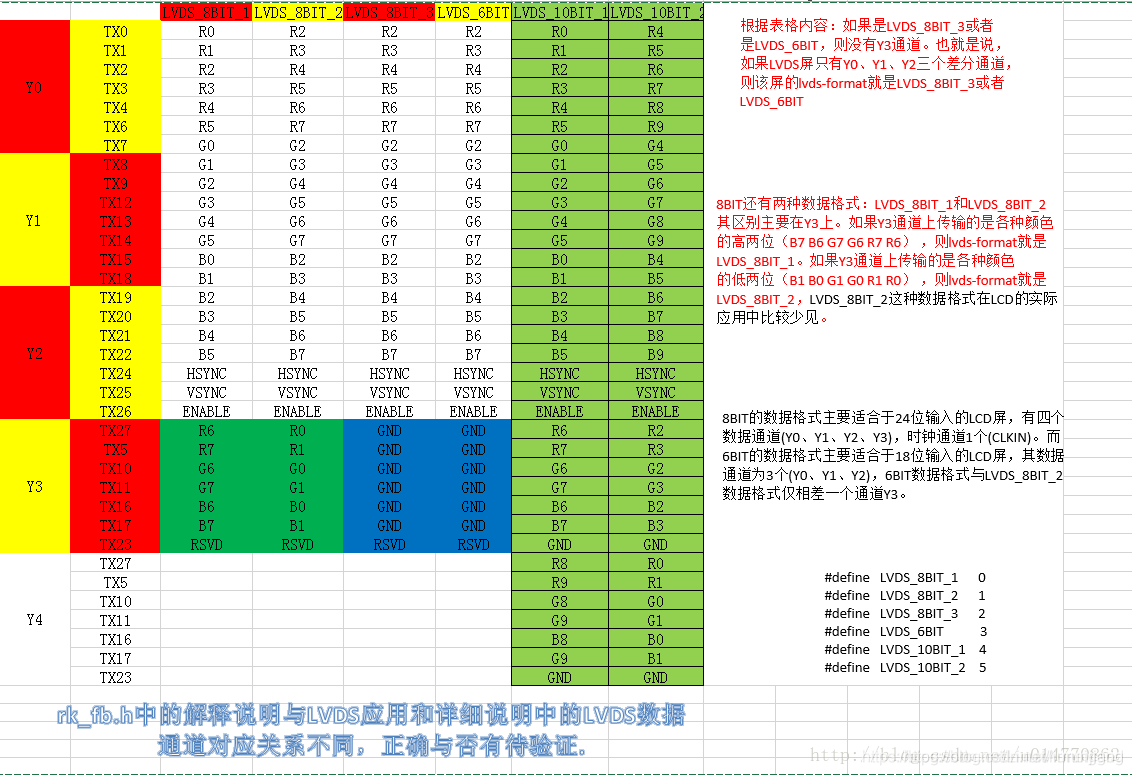

兩者主要區別在于Y3通道上FORMAT 1傳輸的是顏色的高兩位，FORMAT 2傳輸的是顏色的低兩位，通常LCD顯示有水彩，就是lvds-format設定錯誤，調換format即可，
LVDS介面液晶屏點屏流程
LVDS，LCD除錯總結（持續更新）
基于RK3288的Linux驅動開發 – LVDS驅動除錯
RK3288[android 7.1]除錯筆記 LVDS屏除錯
RK平臺LCD除錯說明
imx6 LCD 引數配置（lvds為例）
[RK3288][Android7.1]除錯筆記 — LVDS+HDMI輸出特殊解析度800*1280豎屏
