此篇文章需要用到之前的知識點，即我之前寫的這兩篇博客
事件分發機制原理分析
NestedScrolling機制原理分析
一.CoordinatorLayout基本介紹
1.使用場景
一般作為應用的頂層布局，同時也作為一個管理容器，管理與子view 或者 子view之間的互動，那么都具體管理啥呢？可以分成四個部分
2.作用
- ①處理子控制元件之間依賴下的互動
- ②處理子控制元件之間的嵌套滑動
- ③處理子控制元件的測量與布局
- ④處理子控制元件的事件攔截與回應
以上四個功能，都建立于CoordainatorLayout中提供的一個叫做Behavior的**“ 插件”**之上，Behavior內部也提供了相應方法來對應這四個不同的功能，那么都有哪些方法呢？

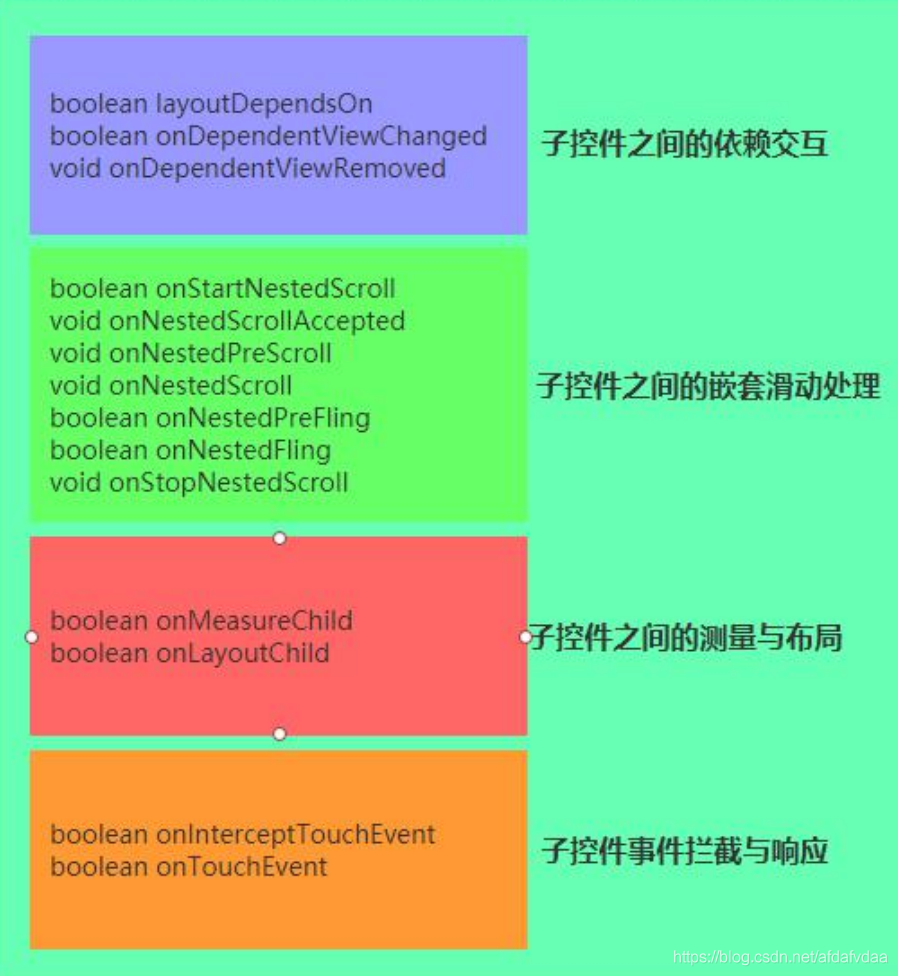

3.Behavior中的常用方法
4.為什么把這些方法都放到Behavior中呢？
答案：解耦，當用的時候就集成進去，不用的時候就remove，即可插拔，
- 在這里可以把
CoordinatorLayout比喻成Android Studio，把子View比喻成我們的專案，我們知道，AS可以使用Plugins為專案引入各種插件，從而實作不同的功能，同樣的道理，CoordinatorLayout可以使用Behavior為子View引入各種行為，Behavior也是**“可插拔”**
二.CoordinatorLayout四個功能的原理
1.CoordinatorLayout下依賴互動功能原理（觀察者模式）
當CoordainatorLayout中子控制元件depandency的位置、大小等發生改變的時候，那么在CoordainatorLayout內部會通知所有依賴depandency的控制元件，并呼叫對應宣告的Behavior，告知其依賴的depandency發生改變，
- 那么如何判斷依賴是哪個
View呢？
layoutDependsOn方法 - 接受到通知后如何處理呢？
onDependentViewChanged/onDependentViewRemoved方法

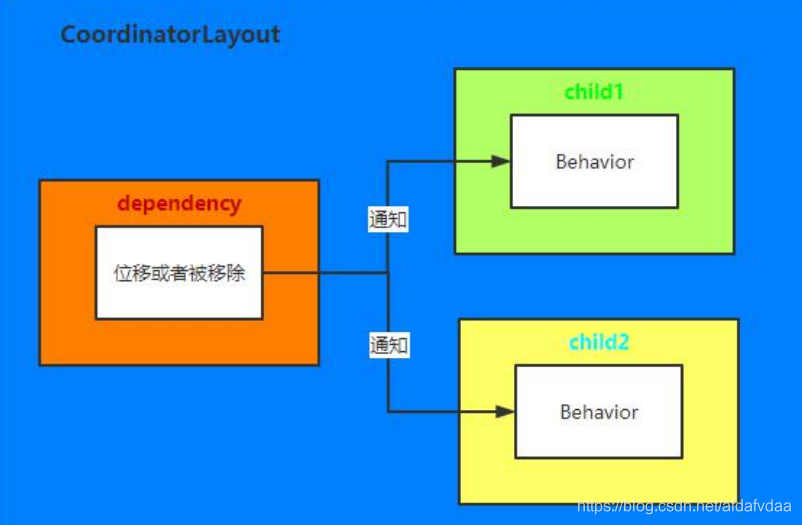

原理圖
dependency也是一個child，和child1、child2在布局上可以是并列的，后面我們把dependency統一稱為DepandedView
2.CoordinatorLayout內部嵌套滑動原理
CoordinatorLayout實作了NestedScrollingParent2介面，所以當事件（scroll或fling)產生后，內部實作了NestedScrollingChild介面的子控制元件會將事件傳遞給CoordinatorLayout，CoordinatorLayout又會將事件傳遞給所有的Behavior，然后在Behavior中實作子控制元件的嵌套滑動，

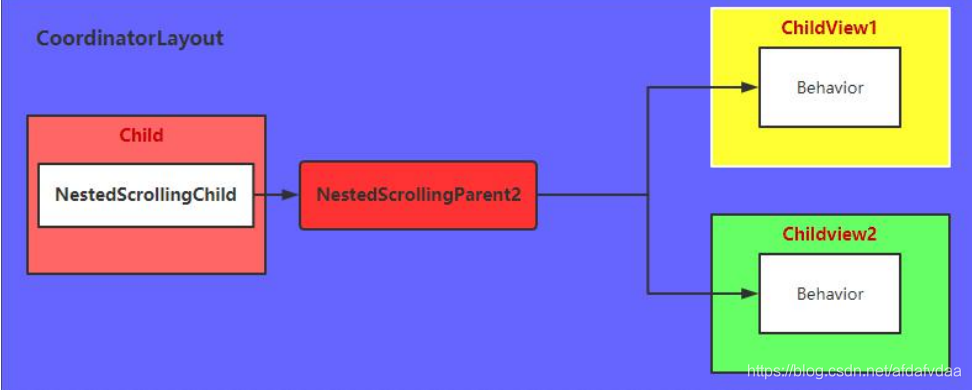

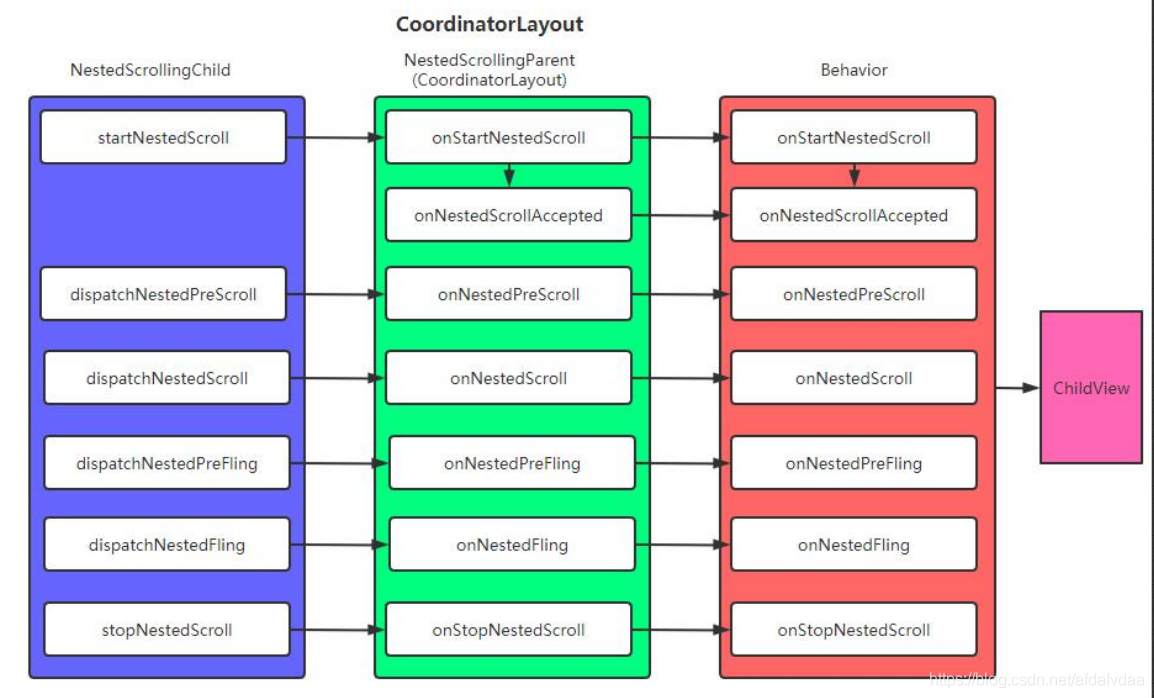

具體流程圖
相對于NestedScrolling機制（參與角色只有子控制元件和父控制元件），CoordainatorLayout中的互動角色玩出了新高度，在CoordainatorLayout下的子控制元件可以與多個兄弟控制元件進行互動，即從1：1變成了1：N

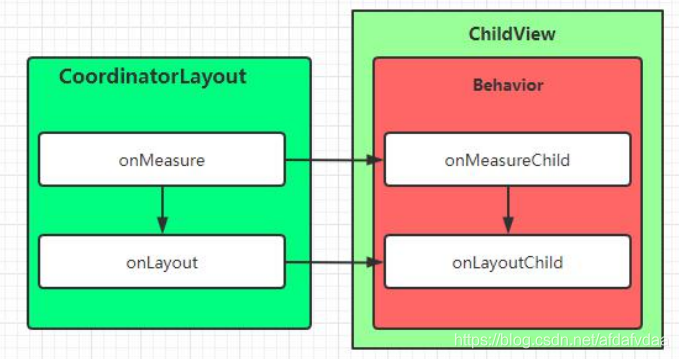

3.CoordinatorLayout子控制元件的測量與布局
在特殊的情況下，如子控制元件需要處理寬高和布局的時候，那么交由Behavior內部的onMeasureChild與onLayoutChild方法來進行處理

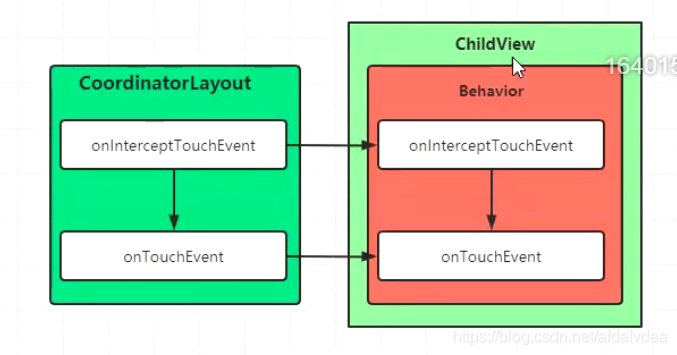

4.CoordinatorLayout子控制元件的事件攔截與回應
對于事件的攔截與處理，如果子控制元件需要攔截并消耗事件，那么交由給Behavior內部的onInterceptTouchEvent與onTouchEvent方法進行處理
三.原始碼分析CoordinatorLayout子控制元件依賴互動功能原理
由于View的生命周期的開始是在onAttachedToWindow方法中，所以我們進入此方法尋找

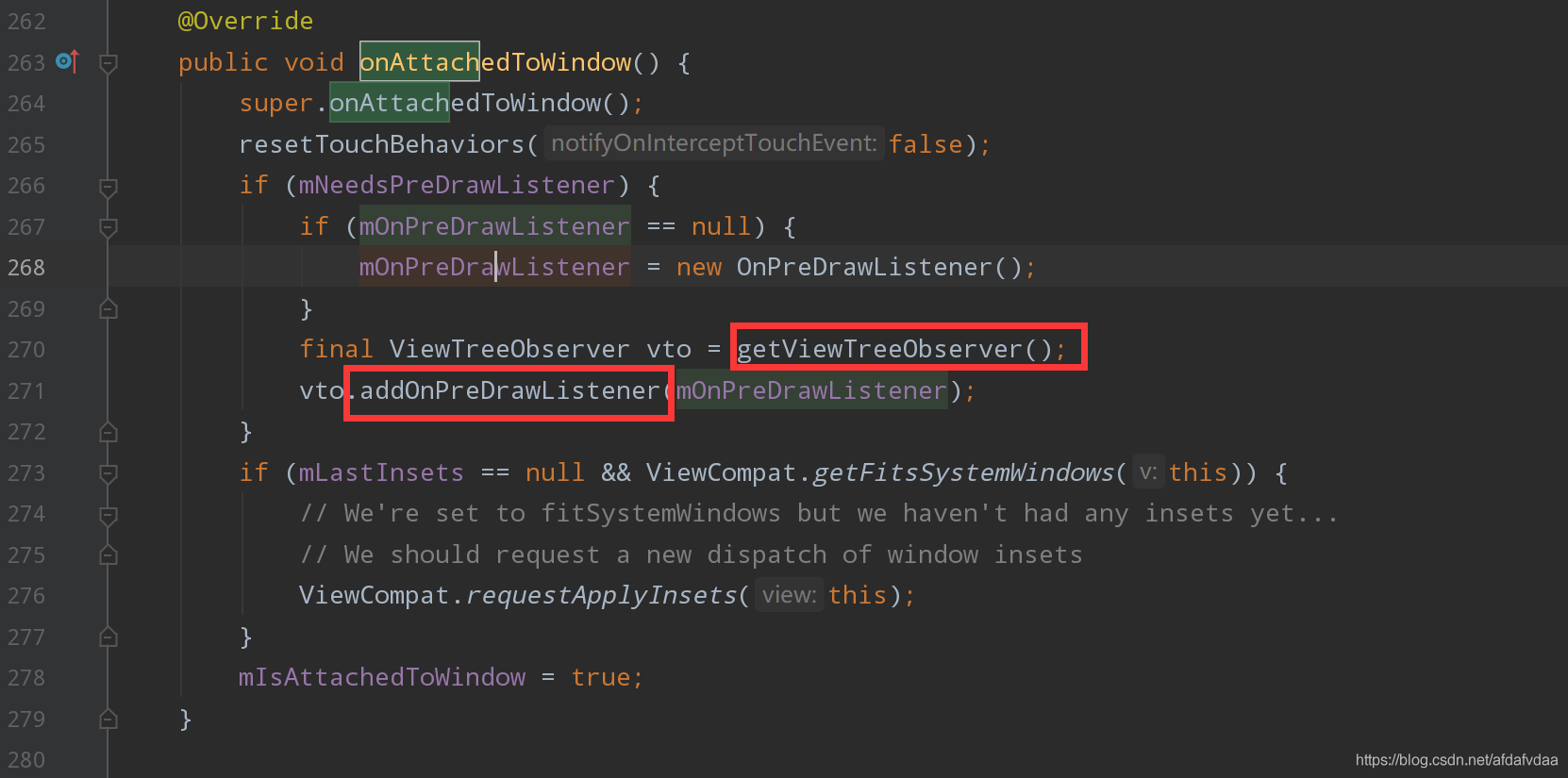

1.我們在CoordinatorLayout類中找到onAttachedToWindow方法
發現它呼叫getViewTreeObserver，獲得ViewTreeObserver，然后呼叫了addOnPreDrawListener
- 關于
ViewTreeObserver：
ViewTreeObserver注冊一個觀察者來監聽視圖樹，當視圖樹的布局、視圖樹的焦點、視圖樹將要繪制、視圖樹滾動等發生改變時，ViewTreeObserver都會收到通知，ViewTreeObserver不能被實體化，可以呼叫View.getViewTreeObserver()來獲得 - 關于
dispatchOnPreDraw：通知觀察者繪制即將開始，如果其中的某個觀察者回傳true，那么繪制將會取消，并且重新安排繪制，如果想在View Layout或Viewhierarchy還未依附到Window時，或者在View處于GONE狀態時強制繪制，可以手動呼叫這個方法

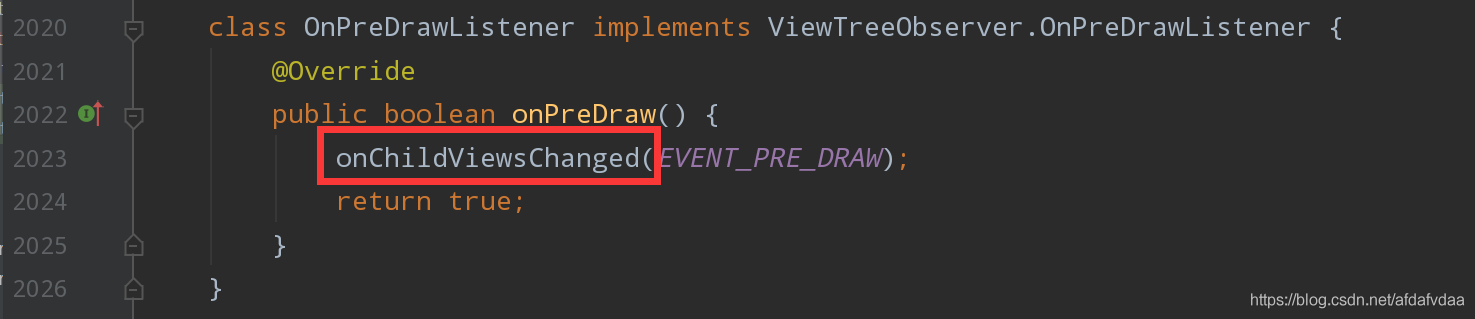

2.接下來我們看一下它添加的監聽者是個啥，追蹤addOnPreDrawListener，找到OnPreDrawListener類
當View發生變化的時候會呼叫onChildViewsChanged方法，
3.我們追蹤onChildViewsChanged

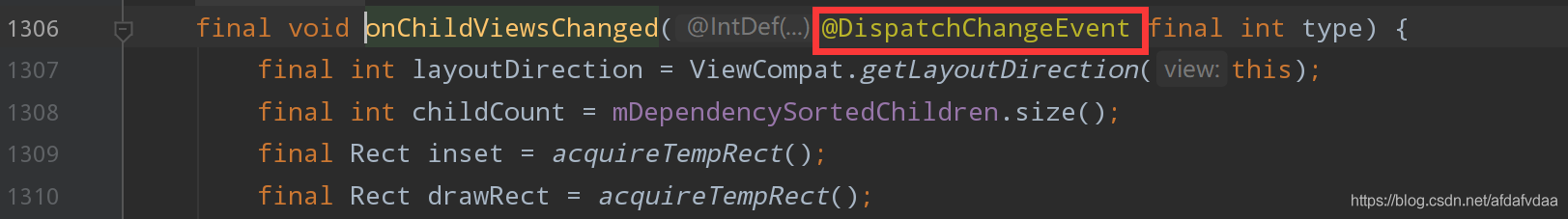

它有一個型別，即type
也就是DispatchChangeEvent注解，我們點進去看一下
一個代表繪制之前，一個代表嵌套滑動，一個代表View移除，意思是說這三種型別的事件發生的時候會呼叫onChildViewsChanged方法，
我們深究一下這個方法
final void onChildViewsChanged(@DispatchChangeEvent final int type) {
，，，
//--------------------------------------
//--------------------------------------
//得到子View的數目
//--------------------------------------
//--------------------------------------
final int childCount = mDependencySortedChildren.size();
，，，
//--------------------------------------
//--------------------------------------
//取出每一個子View，即child
//--------------------------------------
//--------------------------------------
for (int i = 0; i < childCount; i++) {
final View child = mDependencySortedChildren.get(i);
final LayoutParams lp = (LayoutParams) child.getLayoutParams();
if (type == EVENT_PRE_DRAW && child.getVisibility() == View.GONE) {
// Do not try to update GONE child views in pre draw updates.
continue;
}
，，，
//--------------------------------------
//--------------------------------------
//然后再嵌套一個for回圈，再依次重新取出子View
//--------------------------------------
//--------------------------------------
for (int j = i + 1; j < childCount; j++) {
//--------------------------------------
//--------------------------------------
//首先得到子View即checkChild ，然后得到子View的LayoutParams，再根據它得到Behavior
//--------------------------------------
//--------------------------------------
final View checkChild = mDependencySortedChildren.get(j);
final LayoutParams checkLp = (LayoutParams) checkChild.getLayoutParams();
final Behavior b = checkLp.getBehavior();
//--------------------------------------
//--------------------------------------
//判斷一下此時得到的checkChild是不是要依賴child
//換句話說，看一下這個child是不是被依賴的
//--------------------------------------
//--------------------------------------
if (b != null && b.layoutDependsOn(this, checkChild, child)) {
if (type == EVENT_PRE_DRAW && checkLp.getChangedAfterNestedScroll()) {
//--------------------------------------
//--------------------------------------
//如果type是EVENT_PRE_DRAW（這個type上面說過），則呼叫resetChangedAfterNestedScroll
//--------------------------------------
//--------------------------------------
checkLp.resetChangedAfterNestedScroll();
continue;
}
final boolean handled;
switch (type) {
case EVENT_VIEW_REMOVED:
//--------------------------------------
//--------------------------------------
//如果type是EVENT_VIEW_REMOVED，則呼叫onDependentViewRemoved
//--------------------------------------
//--------------------------------------
b.onDependentViewRemoved(this, checkChild, child);
handled = true;
break;
default:
//--------------------------------------
//--------------------------------------
//如果type是其他型別，則呼叫onDependentViewChanged
//--------------------------------------
//--------------------------------------
handled = b.onDependentViewChanged(this, checkChild, child);
break;
}
if (type == EVENT_NESTED_SCROLL) {
//--------------------------------------
//--------------------------------------
//如果type是EVENT_NESTED_SCROLL，則呼叫setChangedAfterNestedScroll
//--------------------------------------
//--------------------------------------
checkLp.setChangedAfterNestedScroll(handled);
}
}
}
}
...
}
通過上面的原始碼，我們了解了在需要依賴其他控制元件的控制元件中設定一個behavior，那么被依賴的控制元件也就是DepandedView發生變化的時候就能通知對方的原因，主要是onChildViewsChanged方法，
- 那么為什么可以呼叫
remove相應的方法（即onDependentViewRemoved）呢？

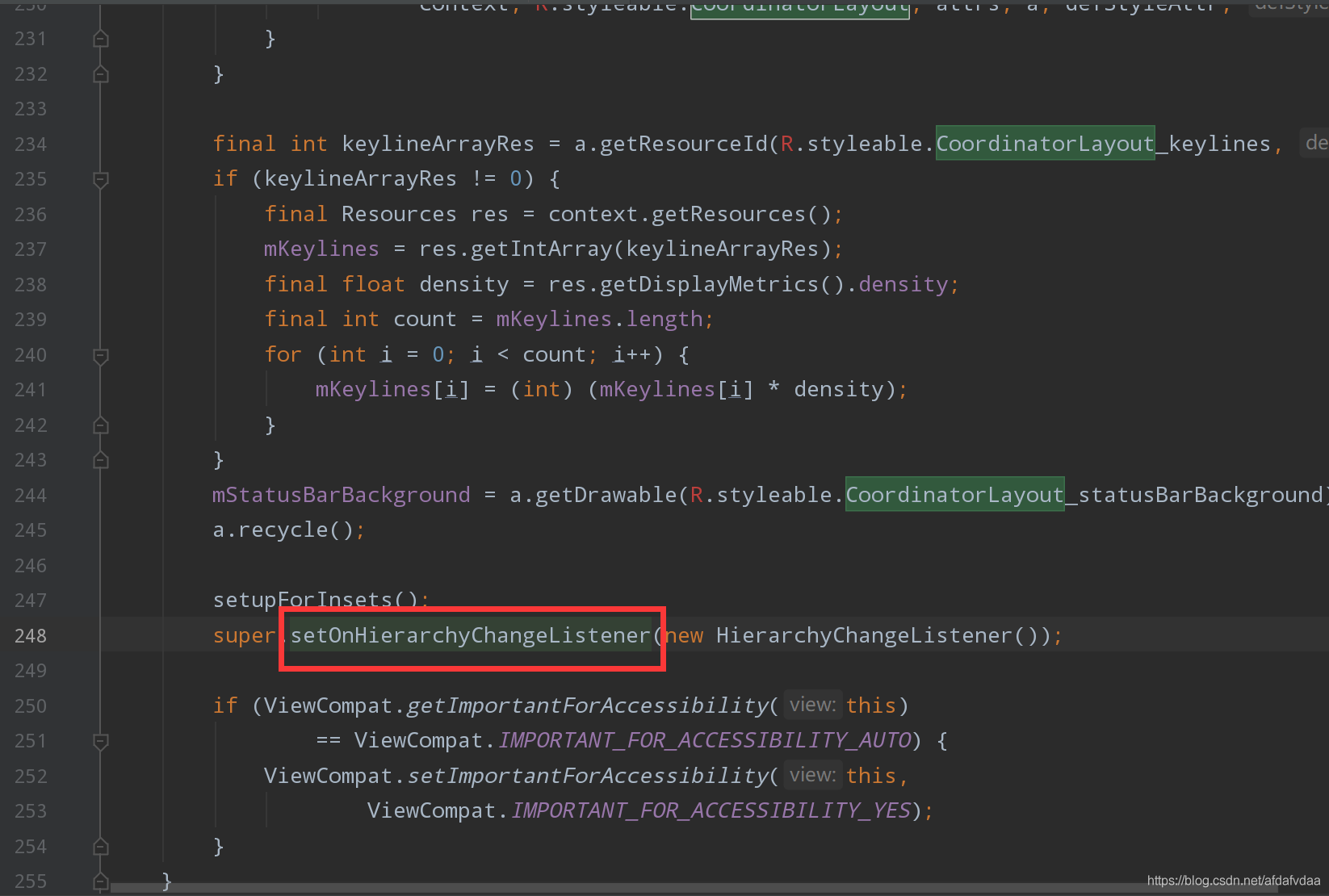

①我們在CoordinatorLayout的構造方法中發現它呼叫了setOnHierarchyChangeListener
我們看它傳入的引數是

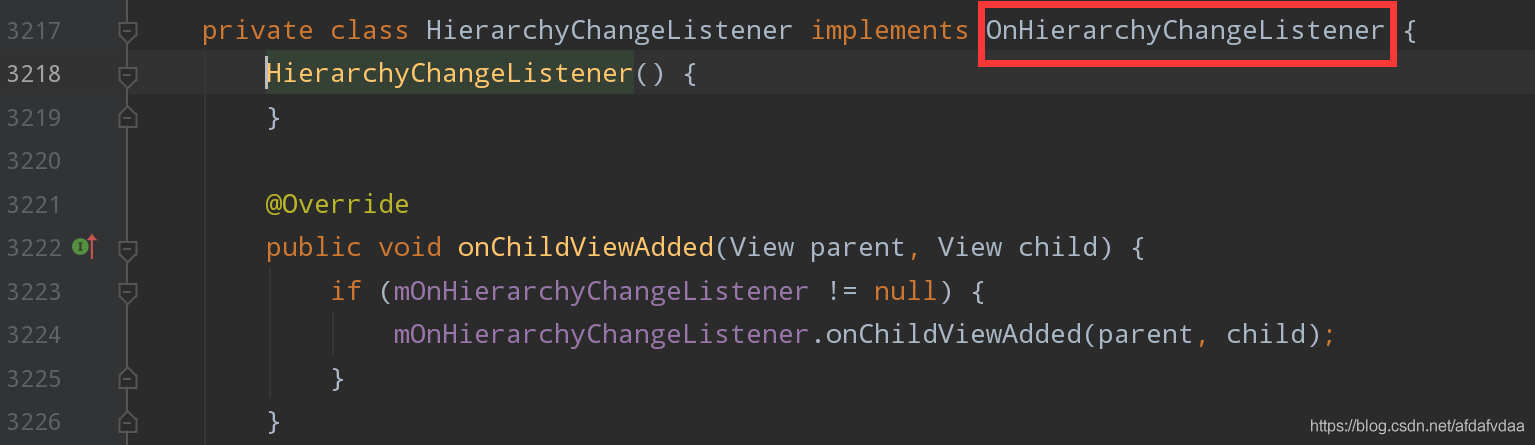

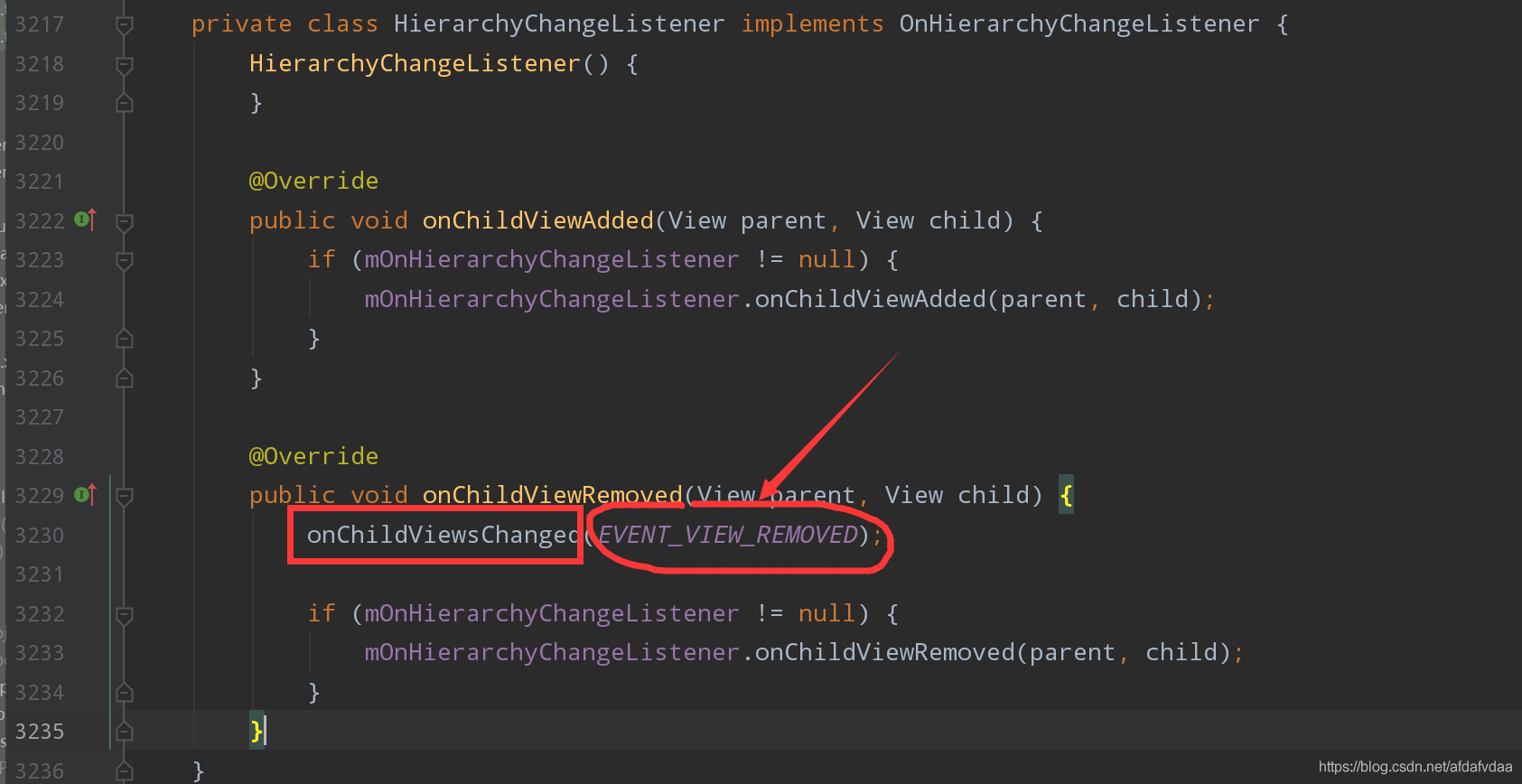

②追蹤進入，發現HierarchyChangeListener類實作了OnHierarchyChangeListener介面，

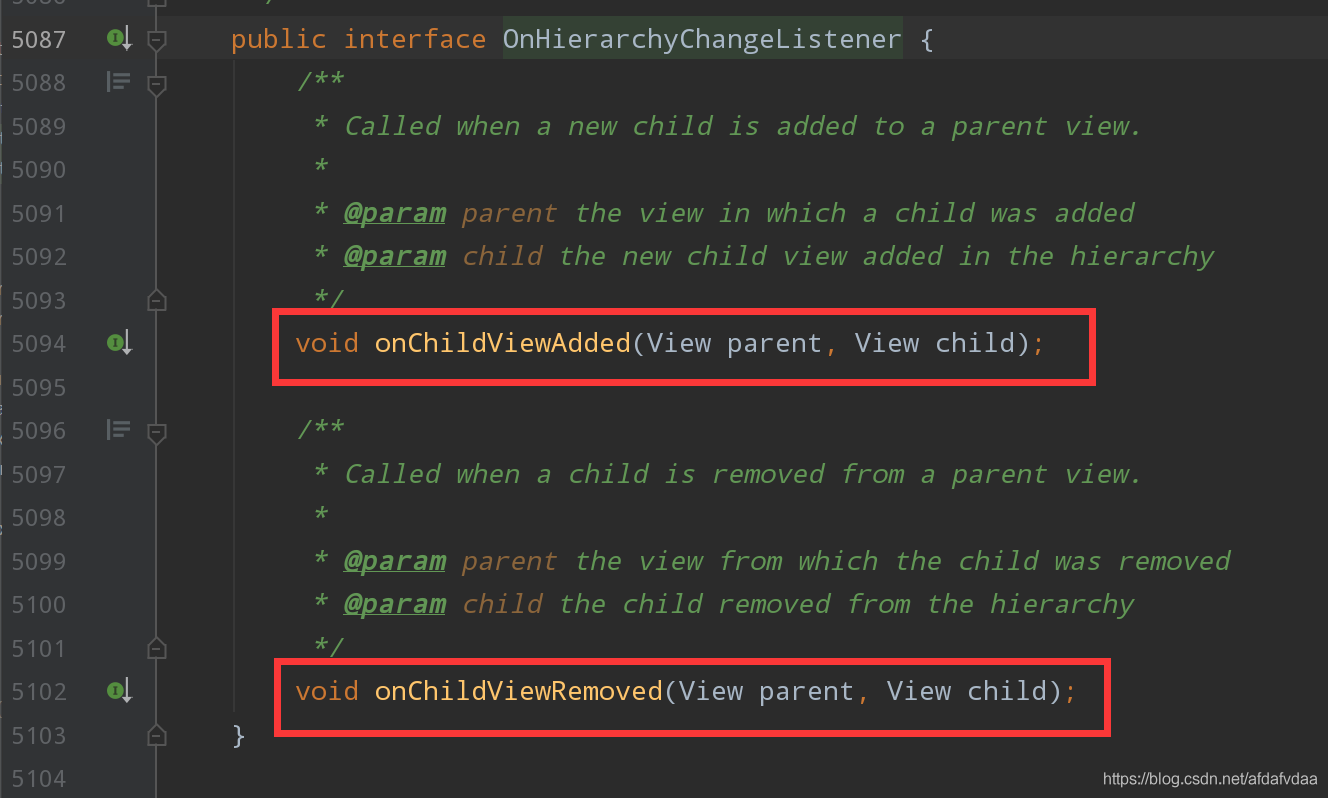

③我們再追蹤OnHierarchyChangeListener
發現它是一個介面，定義了兩個方法，
當EVENT_VIEW_REMOVED型別事件發生的時候，就會呼叫onChildViewsChanged方法，然后引數傳入EVENT_VIEW_REMOVED，然后就會回呼Behavior的onDependentViewRemoved，也就是上面原始碼分析的那部分
四.原始碼總結
總結一波：
當CoordinatorLayout的某一DepandedView發生變化的時候，必然會導致重繪，然后就會呼叫
onChildViewsChanged方法，如圖
在這個方法里面根據type，再去呼叫Behavior的相應方法，
- 這也是把
OnPreDrawListener作為監聽者的原因，因為有些時候onMeasure或者onLayout可能不會呼叫，但是關于draw的方法是肯定會呼叫的，這樣把onChildViewsChanged方法放在監聽者的onPreDraw方法中，就可以在DepandedView發生變化的時候，及時呼叫onChildViewsChanged，通知其他依賴DepandedView的子View們發生相應的變化，當然這些變化的方法是由Behavior呼叫的
一個問題：mDependencySortedChildren是啥

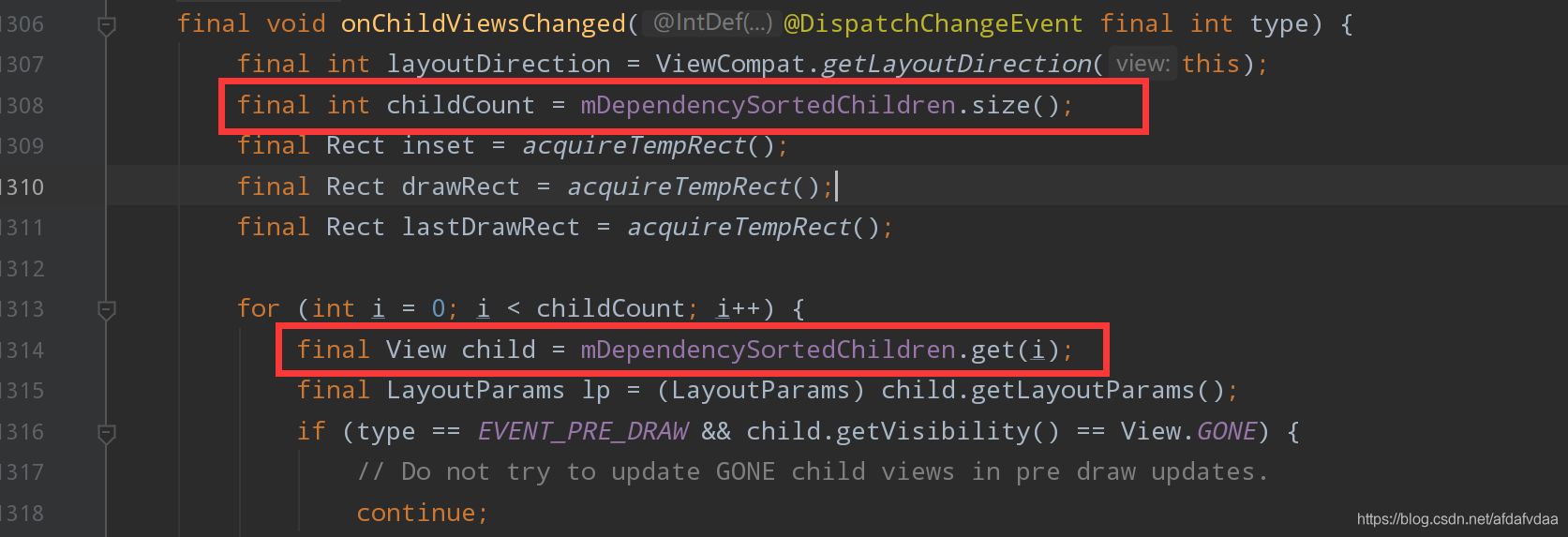

ok，讓我們思考一個問題，不知道大家發現沒有，在onChildViewsChanged原始碼中，CoordinatorLayout得到子View的時候，不是呼叫的我們之前學過的getChildAt方法，而是呼叫的mDependencySortedChildren的相應方法，

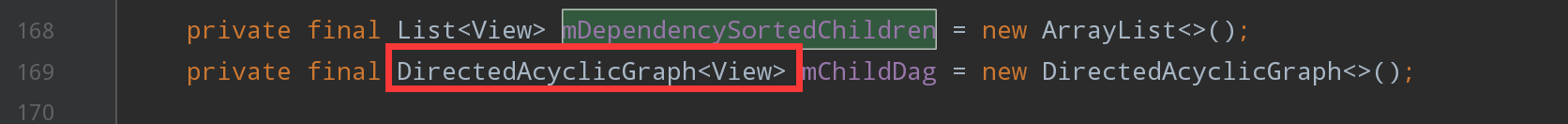

那么mDependencySortedChildren是個啥？我們點進去看看
我們看到了它下面有一個DirectedAcyclicGraph<View>型別的資料，
- 我先解釋下原因吧，在這里，因為
CoordinatorLayout管理的不僅僅是子View，還有子View之間的關系（依賴關系），也就是說不能用一個簡單的集合，而是用圖這個資料結構，而DirectedAcyclicGraph就是一個圖（具體來說是有向無環圖，用鄰接表來實作的），表示1對多的關系，當我們找到一個View，以及其與其他View之間的依賴關系時，就把這個View和相應依賴關系（圖中叫做邊）存入這個DirectedAcyclicGraph中，然后再將其某種形式存入mDependencySortedChildren中，這就是mDependencySortedChildren
第二個問題，mDependencySortedChildren如何賦值的
mDependencySortedChildren的賦值和DirectedAcyclicGraph的賦值有很大關系，我們先看DirectedAcyclicGraph

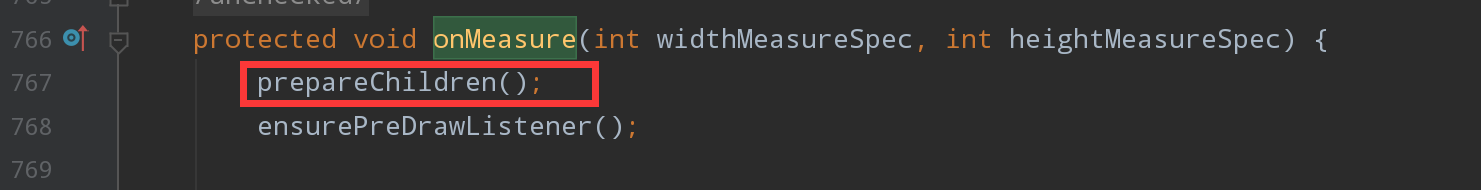

在onMeasure方法中
我們發現了prepareChildren，追蹤進入
這里面就是具體賦值的流程，都寫在注釋中了
private void prepareChildren() {
//--------------------------------------
//--------------------------------------
//首先對兩者進行清空操作
//--------------------------------------
//--------------------------------------
mDependencySortedChildren.clear();
mChildDag.clear();
for (int i = 0, count = getChildCount(); i < count; i++) {
//--------------------------------------
//--------------------------------------
//然后得到子View，即view
//--------------------------------------
//--------------------------------------
final View view = getChildAt(i);
final LayoutParams lp = getResolvedLayoutParams(view);
lp.findAnchorView(this, view);
//--------------------------------------
//--------------------------------------
//把這個子view加入圖中，作為圖的節點
//--------------------------------------
//------------------------------------
mChildDag.addNode(view);
for (int j = 0; j < count; j++) {
if (j == i) {
continue;
}
//--------------------------------------
//--------------------------------------
//然后再嵌套for回圈，得到子View，即other
//--------------------------------------
//------------------------------------
final View other = getChildAt(j);
if (lp.dependsOn(this, view, other)) {
if (!mChildDag.contains(other)) {
// Make sure that the other node is added
mChildDag.addNode(other);
}
//--------------------------------------
//--------------------------------------
//如果view依賴other，或者說other是DepandedView時
//就畫一條從other到view的邊，并加入圖中，表明view和other存在依賴關系
//--------------------------------------
//------------------------------------
mChildDag.addEdge(other, view);
}
}
}
//--------------------------------------
//--------------------------------------
//呼叫addAll方法，將圖的getSortedList加入到mDependencySortedChildren中
//--------------------------------------
//------------------------------------
mDependencySortedChildren.addAll(mChildDag.getSortedList());
//--------------------------------------
//--------------------------------------
//這里做了一個反轉，無需理解，知道就行
//--------------------------------------
//------------------------------------
Collections.reverse(mDependencySortedChildren);
}
到這我們知道了CoordinatorLayout是通過圖里面的邊來區分誰依賴于誰的了

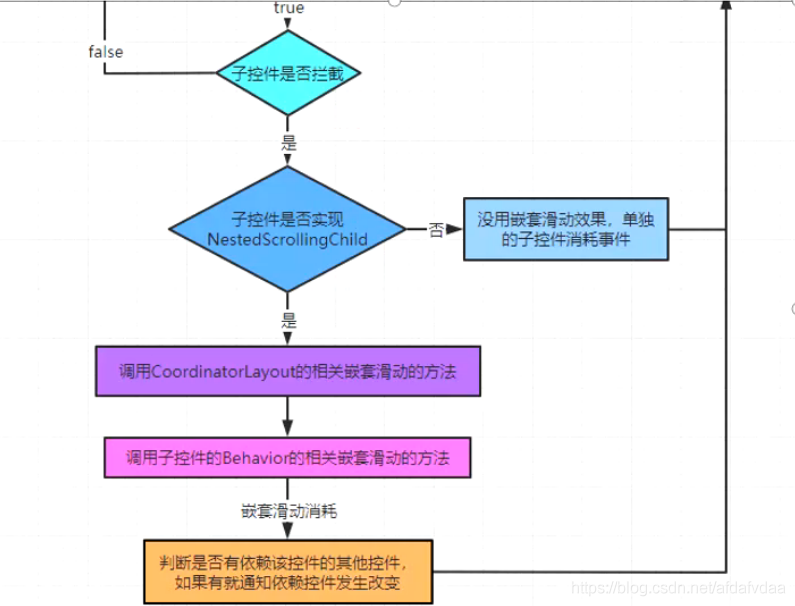

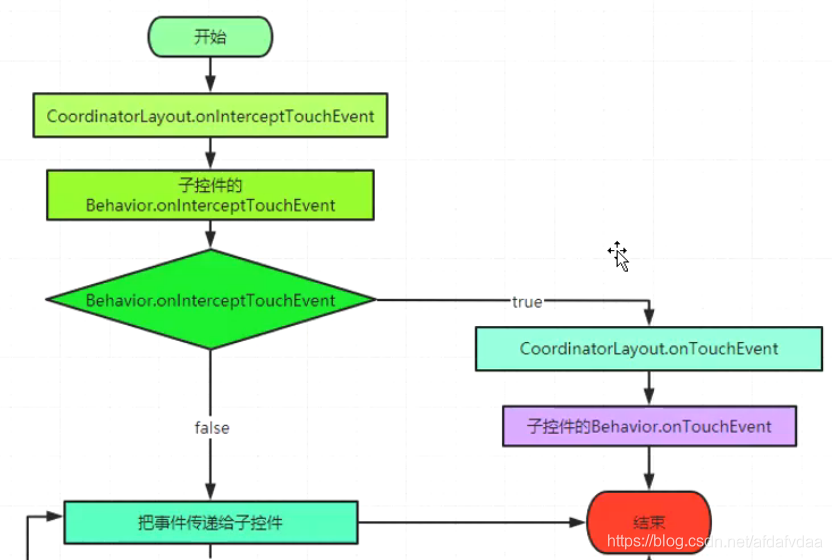

五.圖示CoordinatorLayout下的事件傳遞機制
