寫在前面
VHDL是一門硬體語言，沒學過硬體語言，挺感興趣，還可以用在計組的實驗中，花了點時間學習整理了一下VHDL的基本語法，方便查看，本blog所用到的所有圖片都參考自
VHDL語言的基本語法參考檔案
一、VHDL語言的基本語法

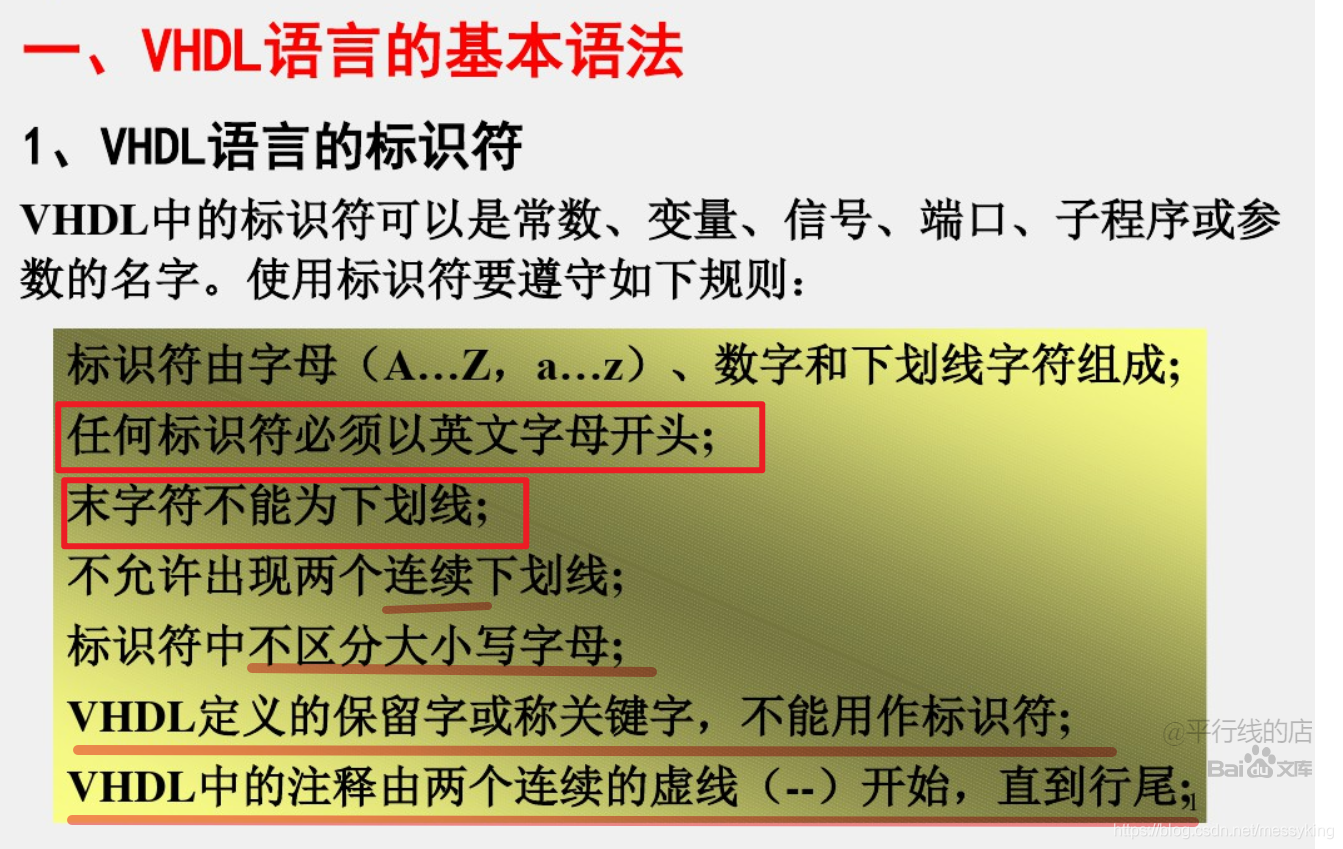

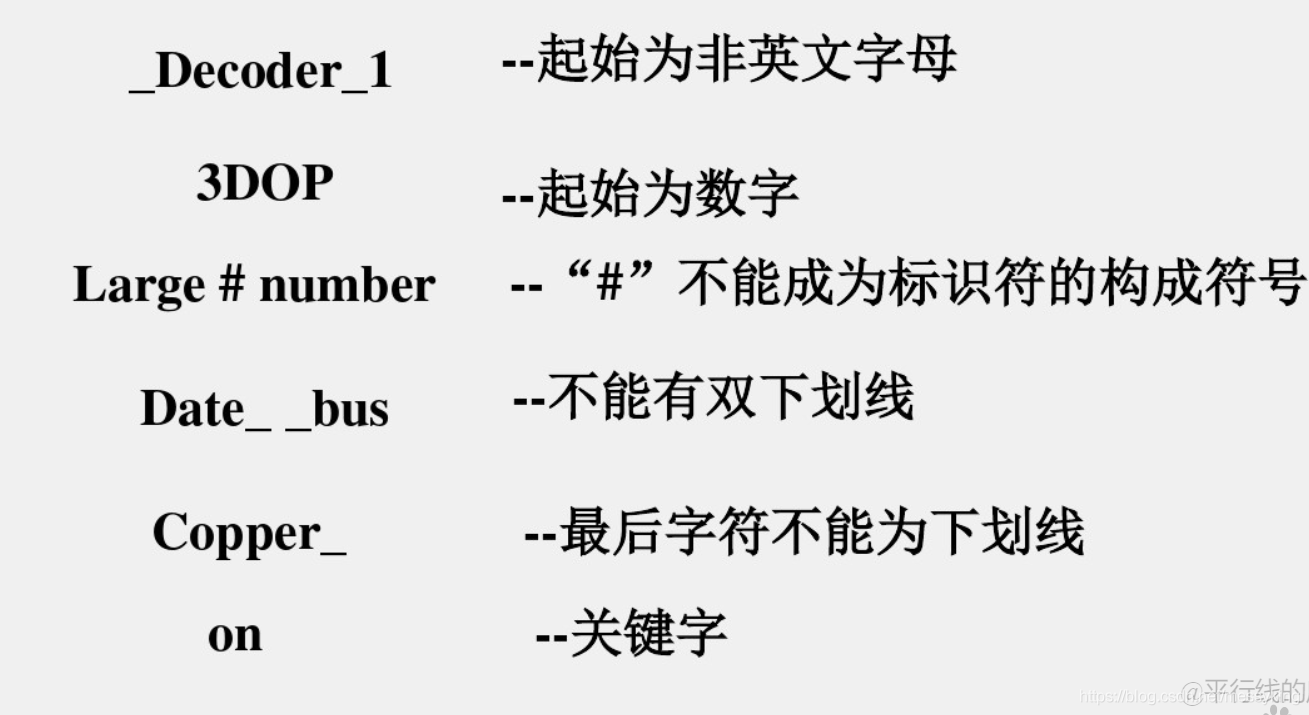

1、VHDL語言的表示符
2、VHDL的數字

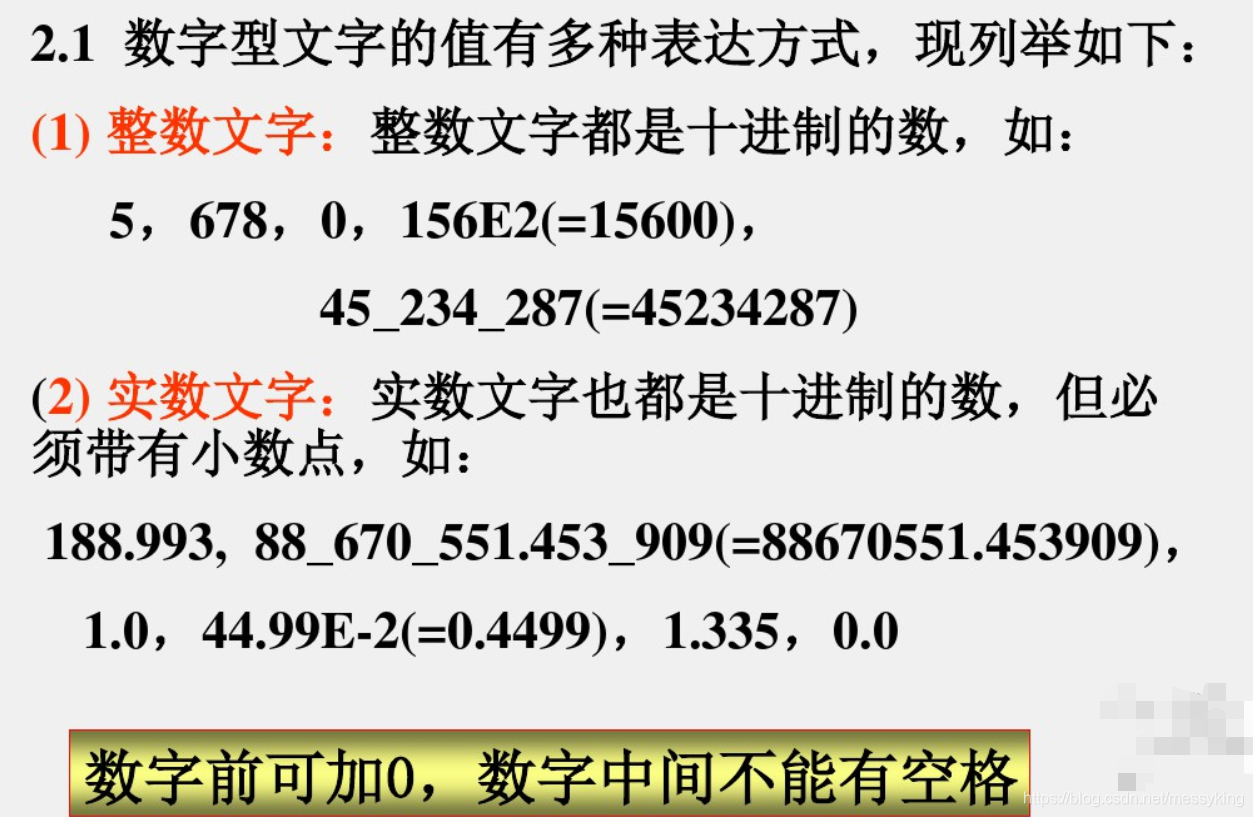

2.1 數字型文字
156E2的意思是156
×
\times
×
1
0
2
10^2
102；
下劃線可以連接數字，

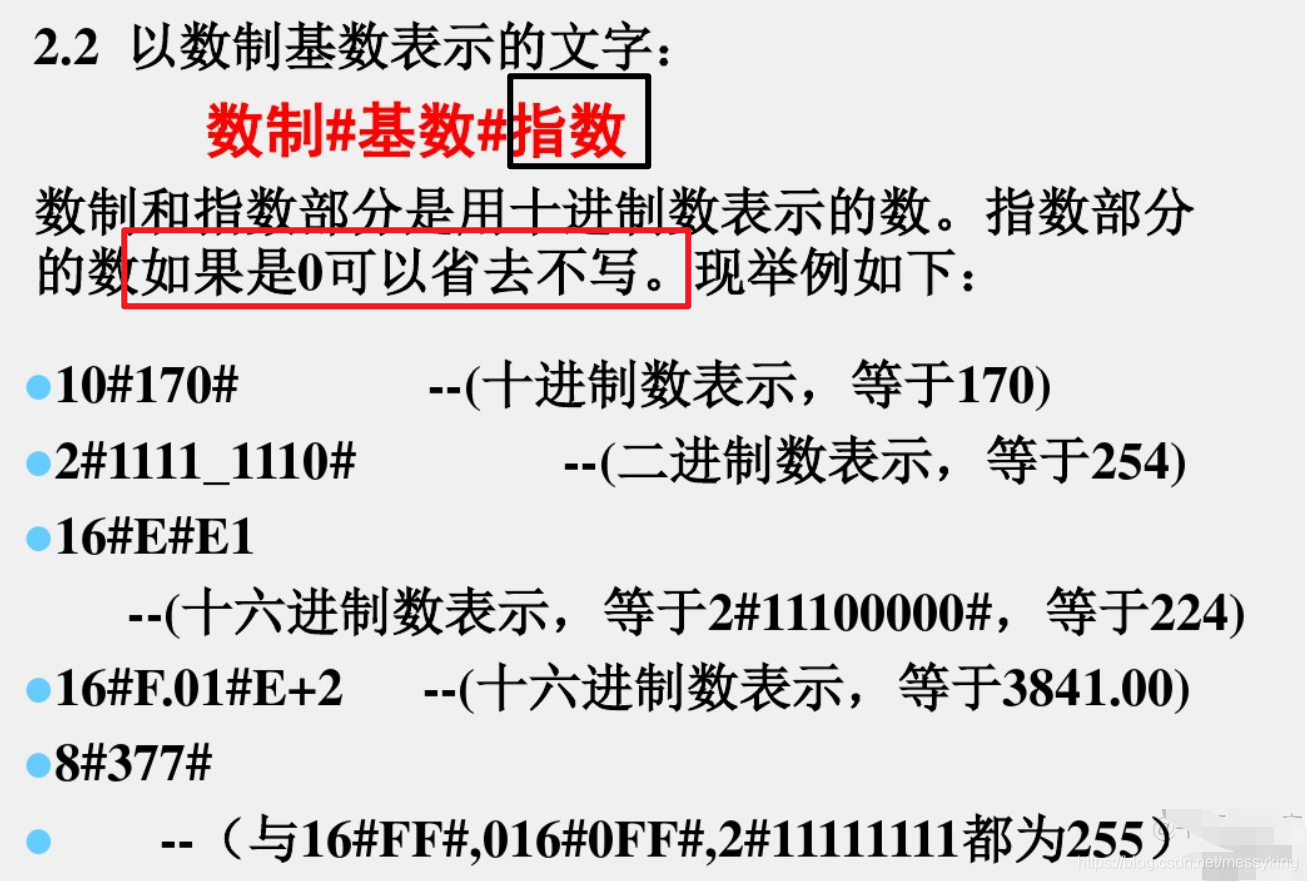

2.2 數字基數表示的文字

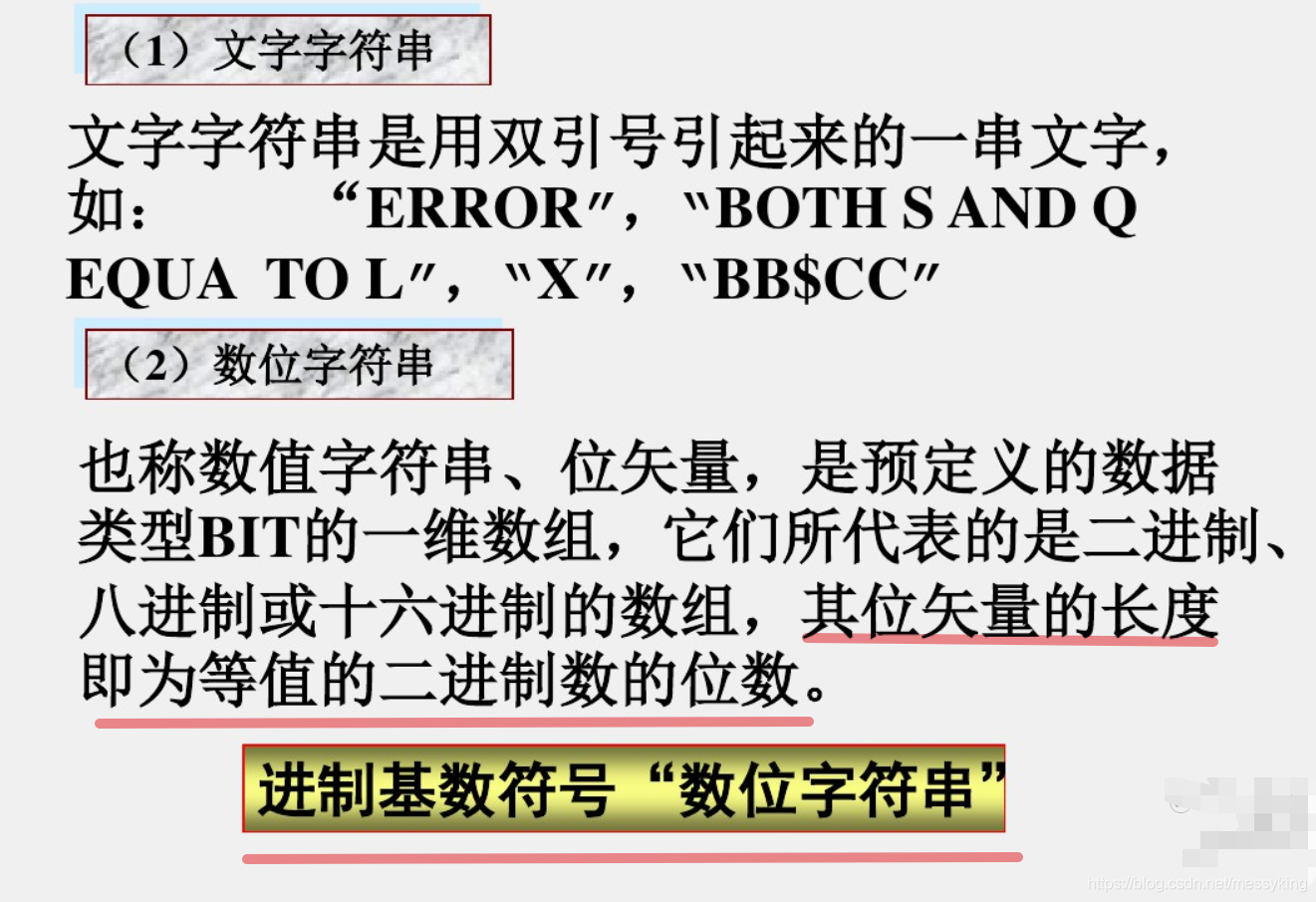

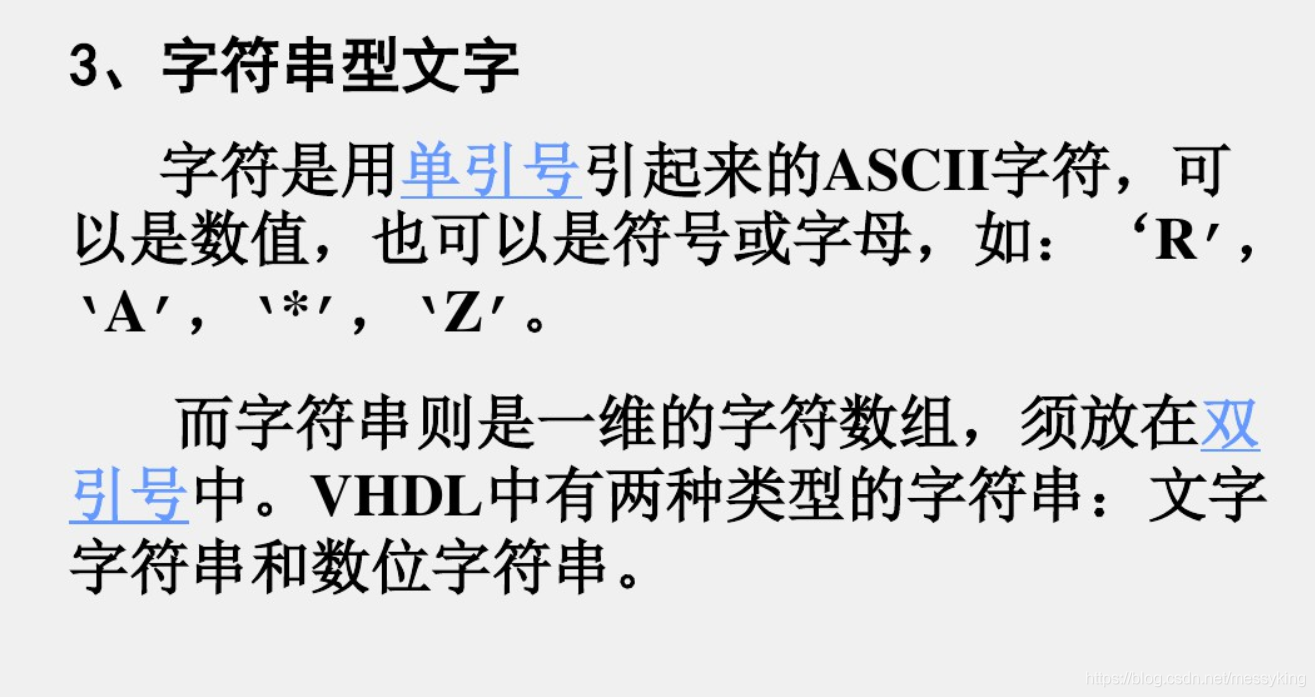

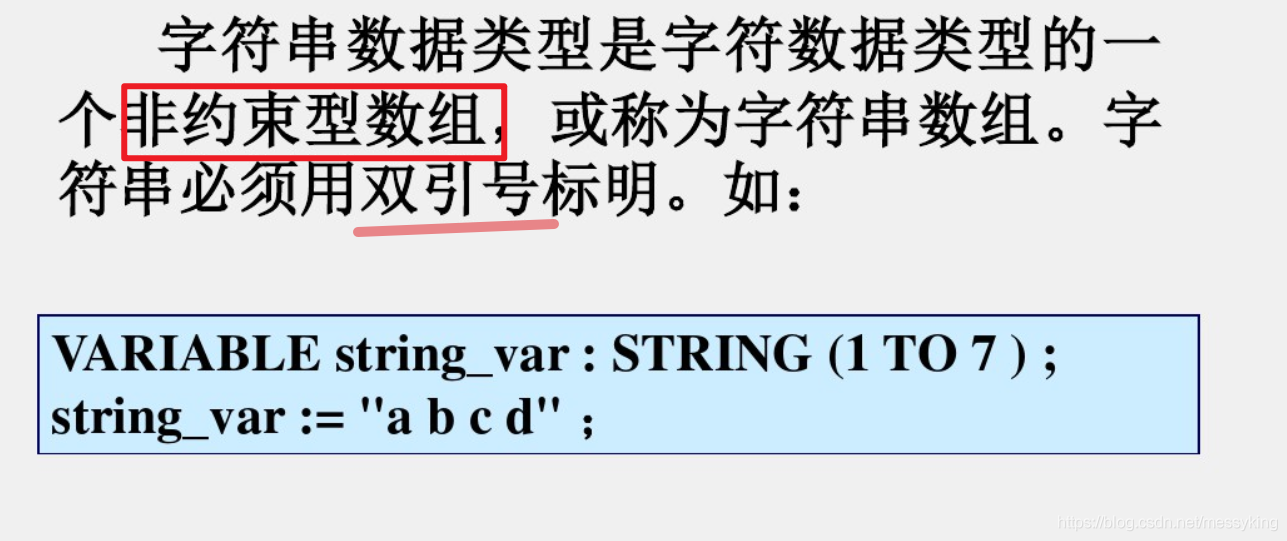

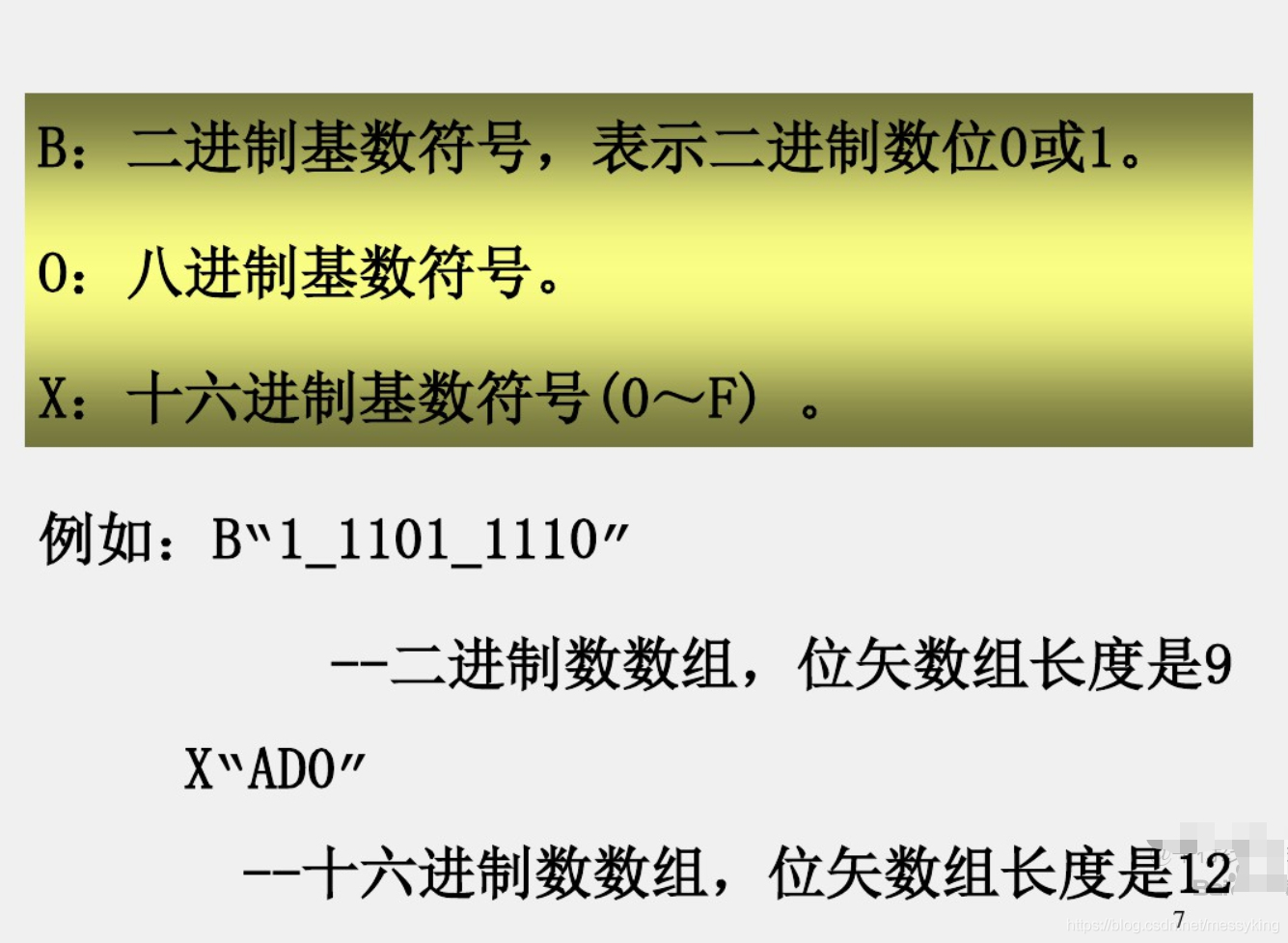

2.3 字串型文字

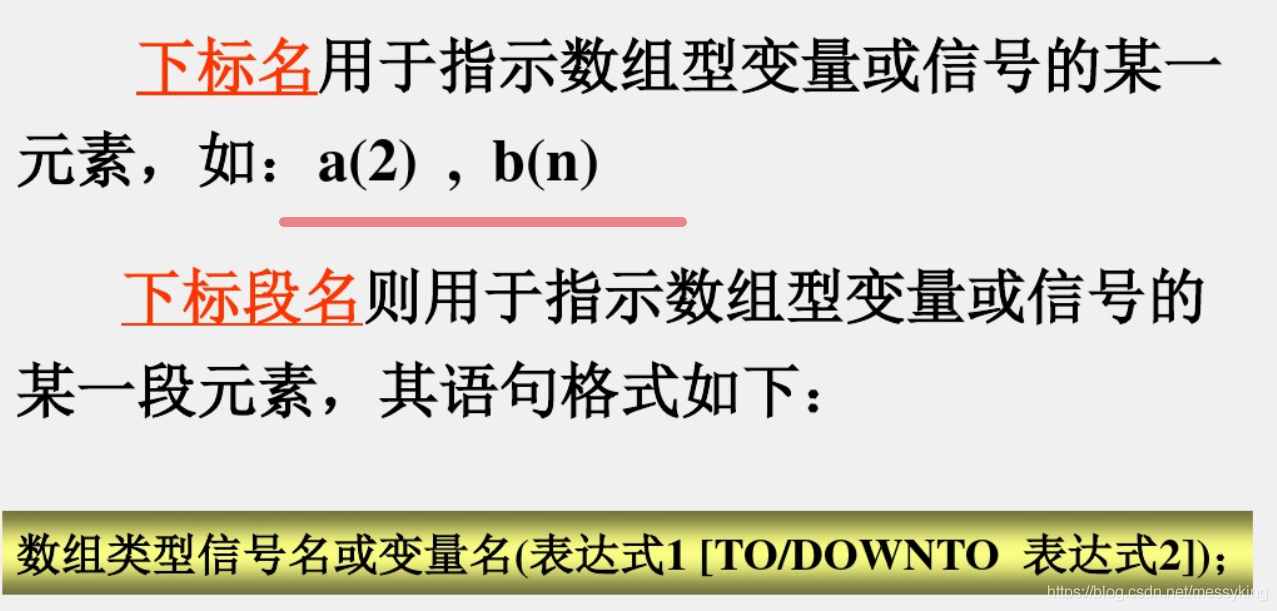

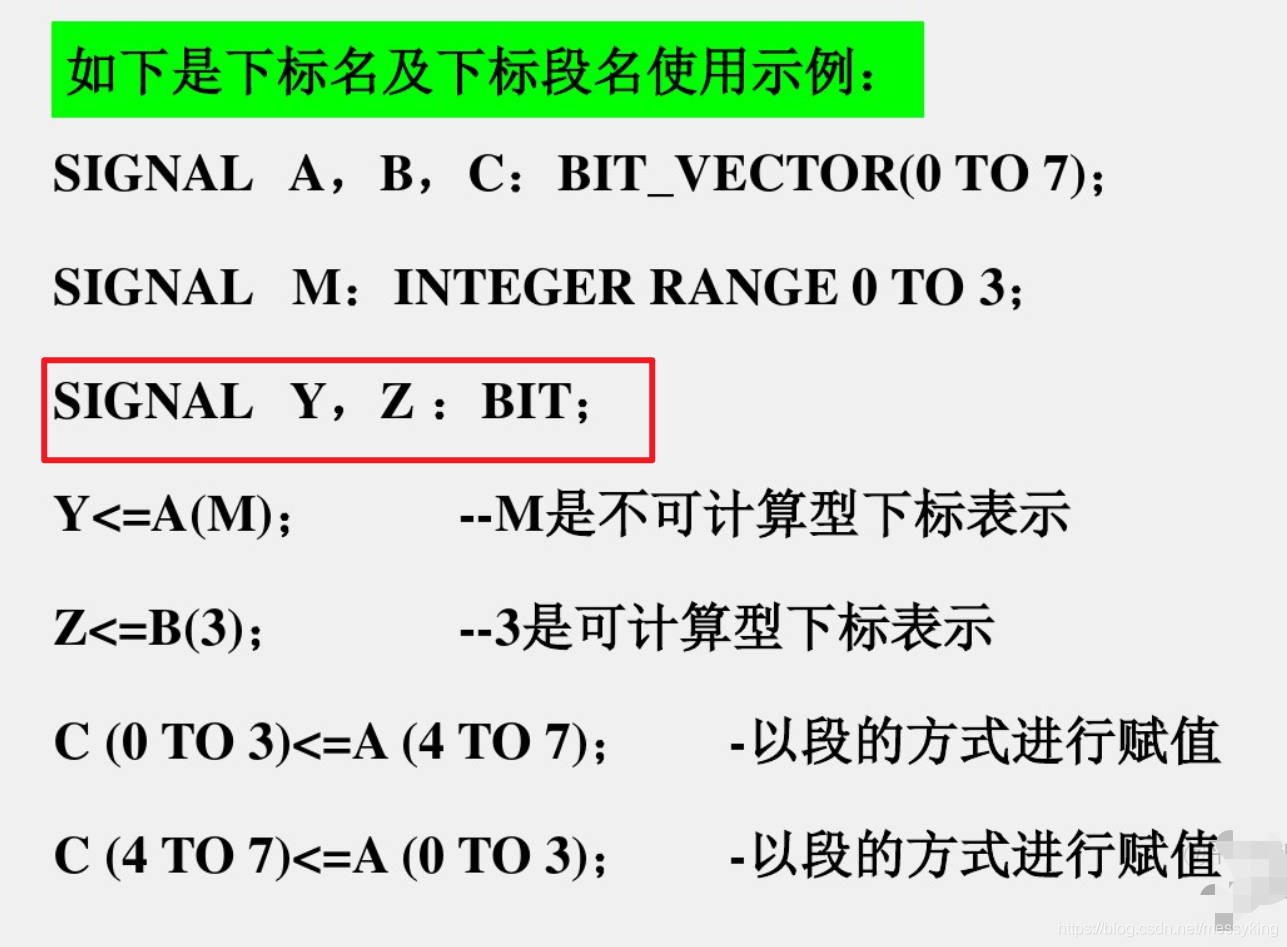

2.4 下標名及下標段名
downto 和 to 有什么區別
舉個例子，比如要生命一個長度位8的vector的信號
Signal s1: std_logic_vector(7 downto 0); 這個形成的陣列下標值從右到左依次是7,6,5,4,3,2,1,0
Signal s2: std_logic_vector(0 to 7);這個形成的陣列的下標值從右到做依次是0,1,2,3,4,5,6,7
所以區別就是顯示方向不同而已，
二、VHDL語言的資料物件

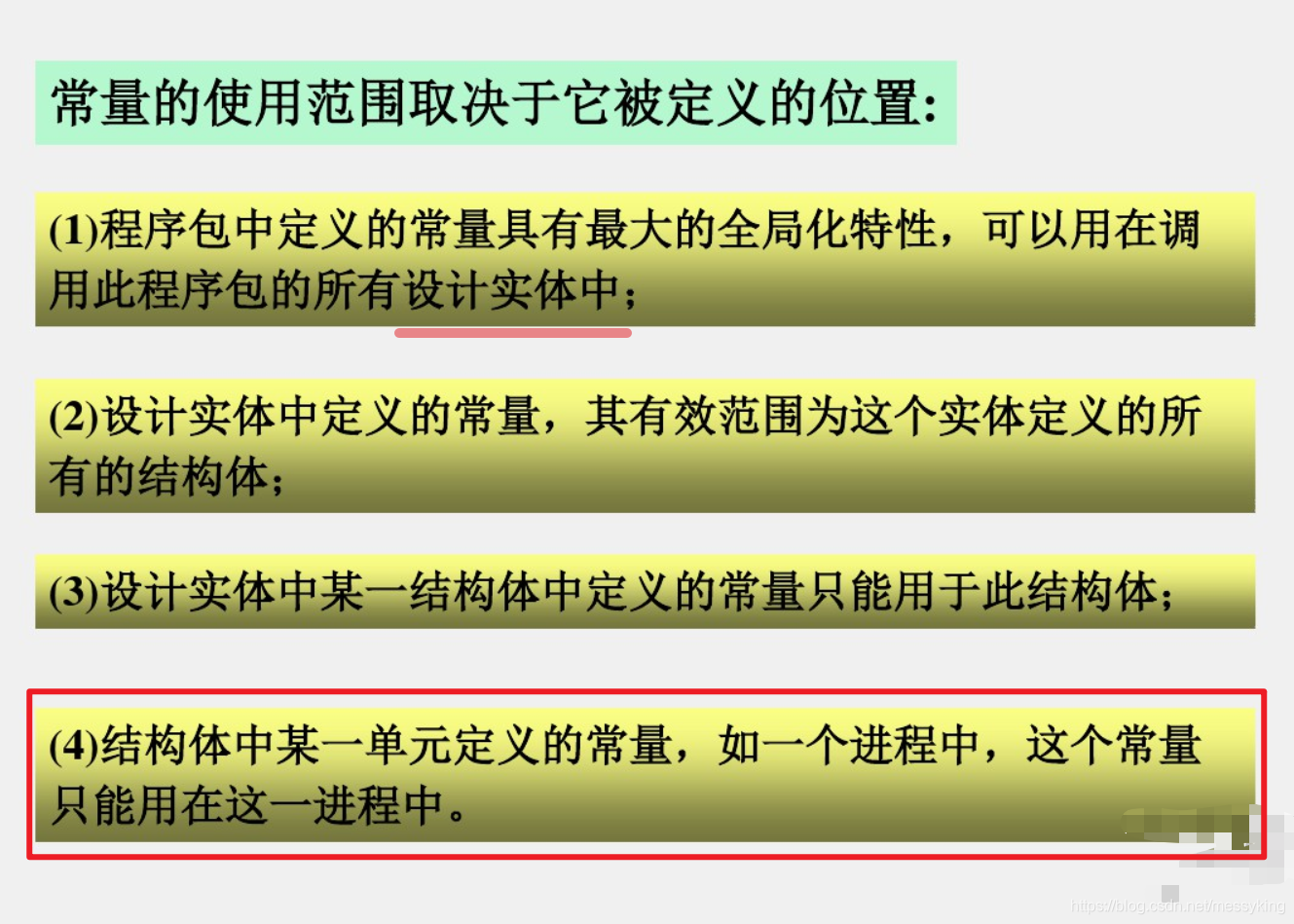

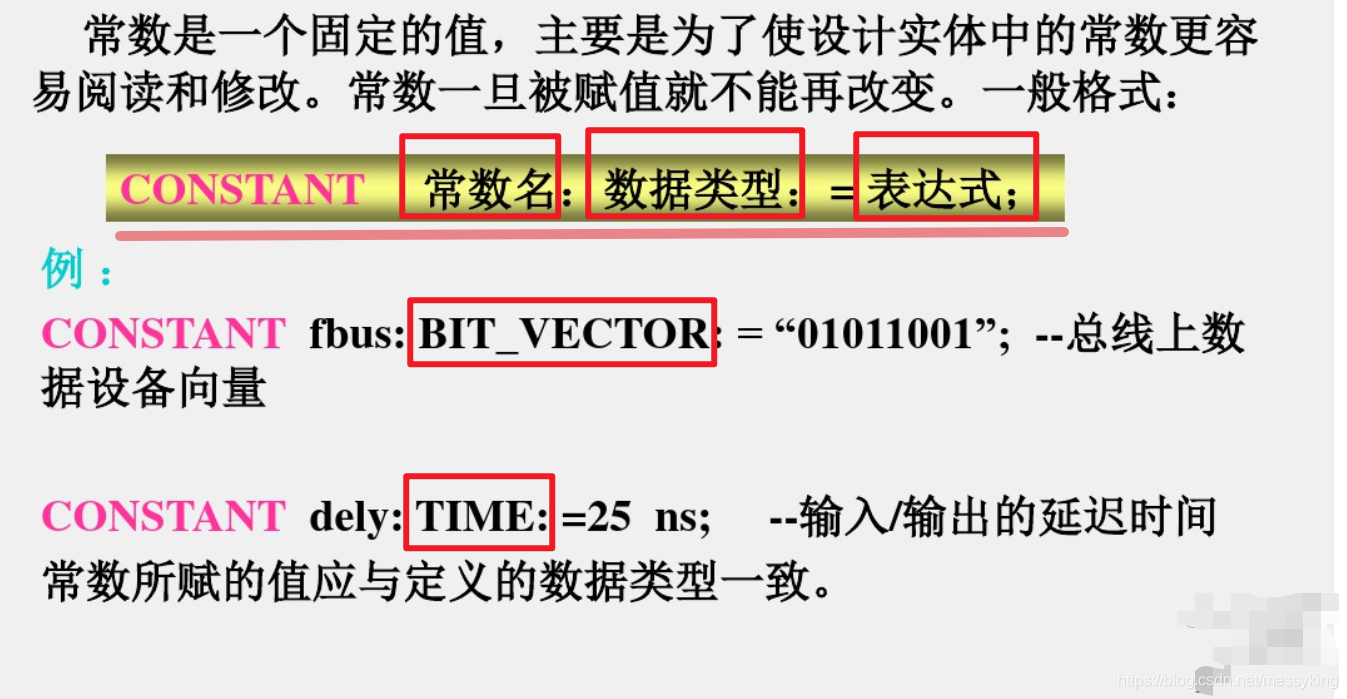

1、常數

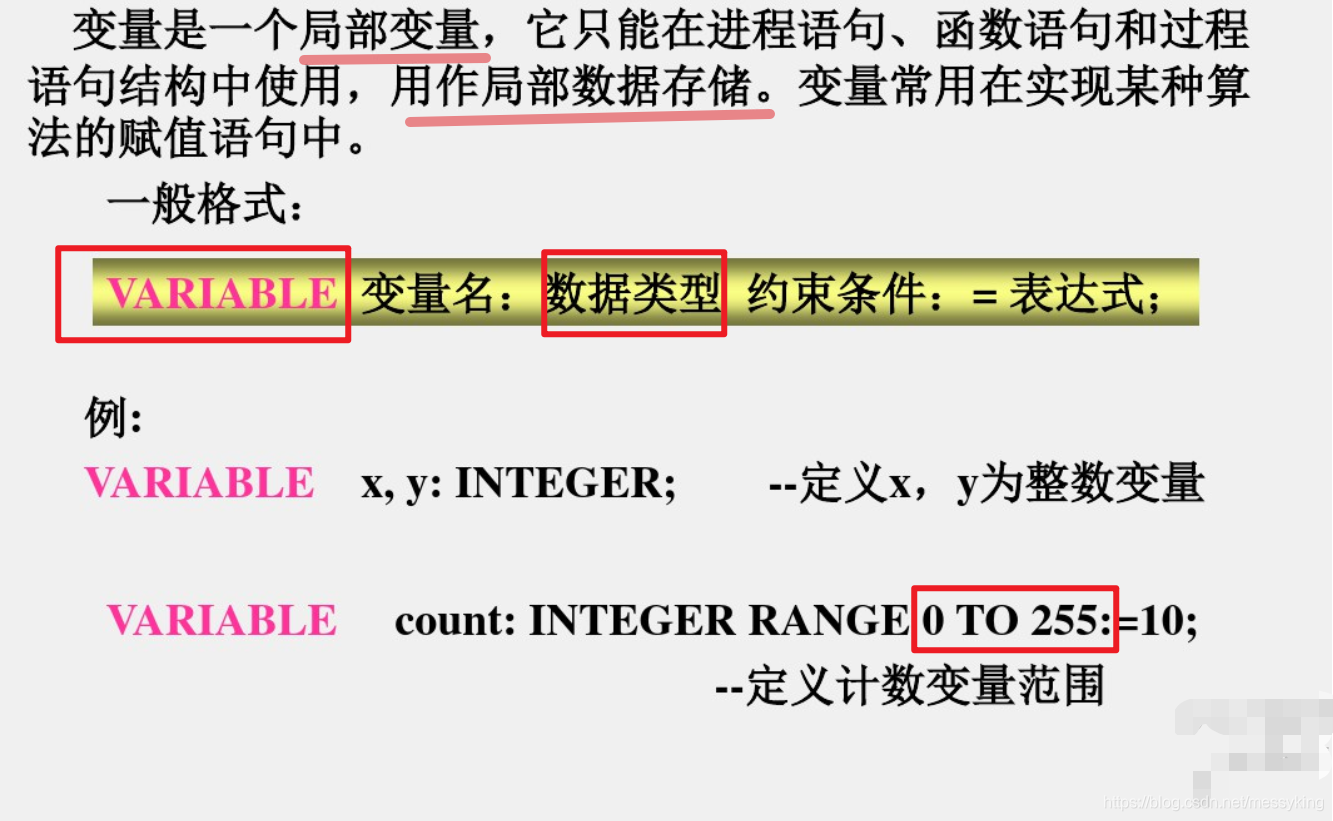

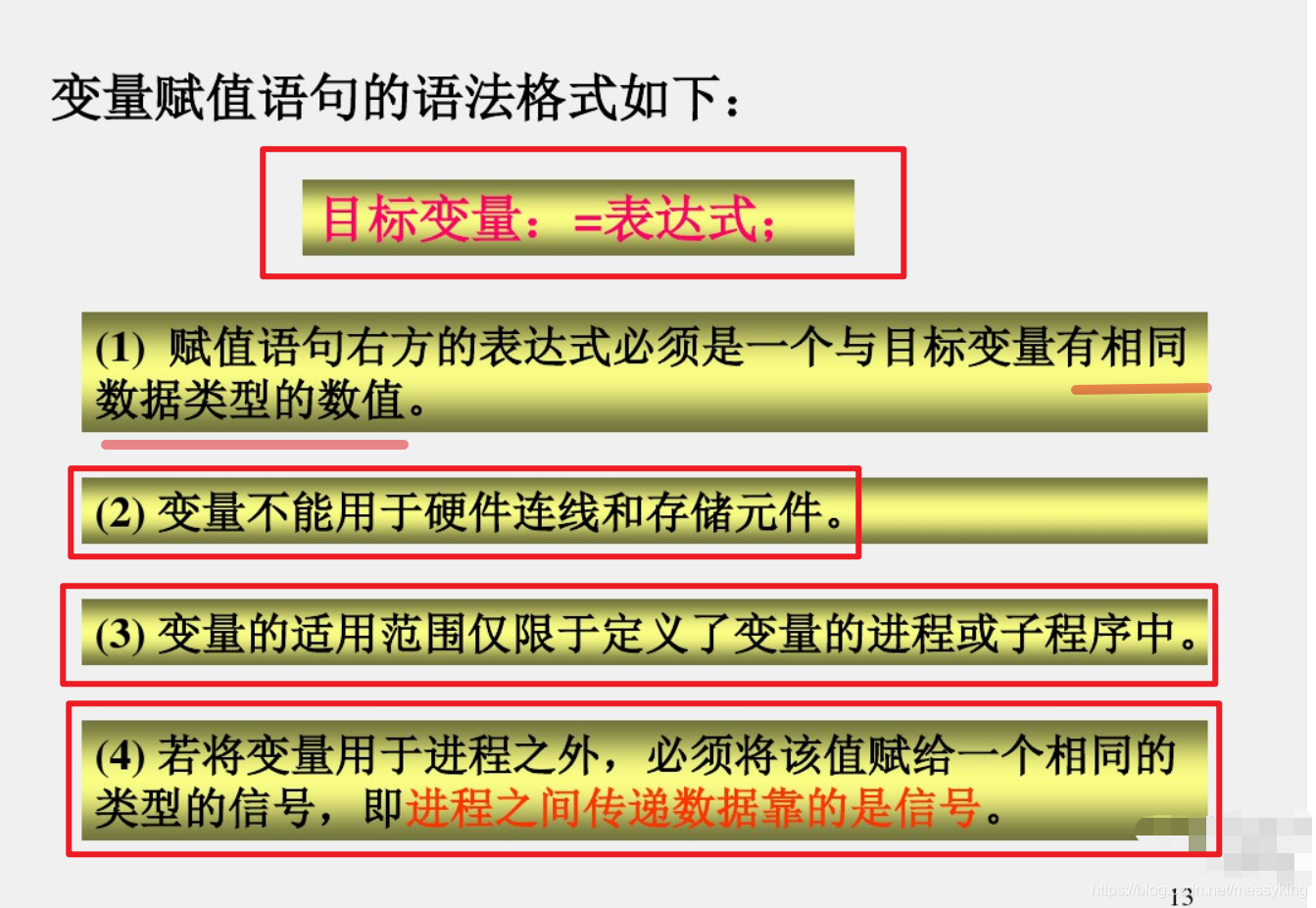

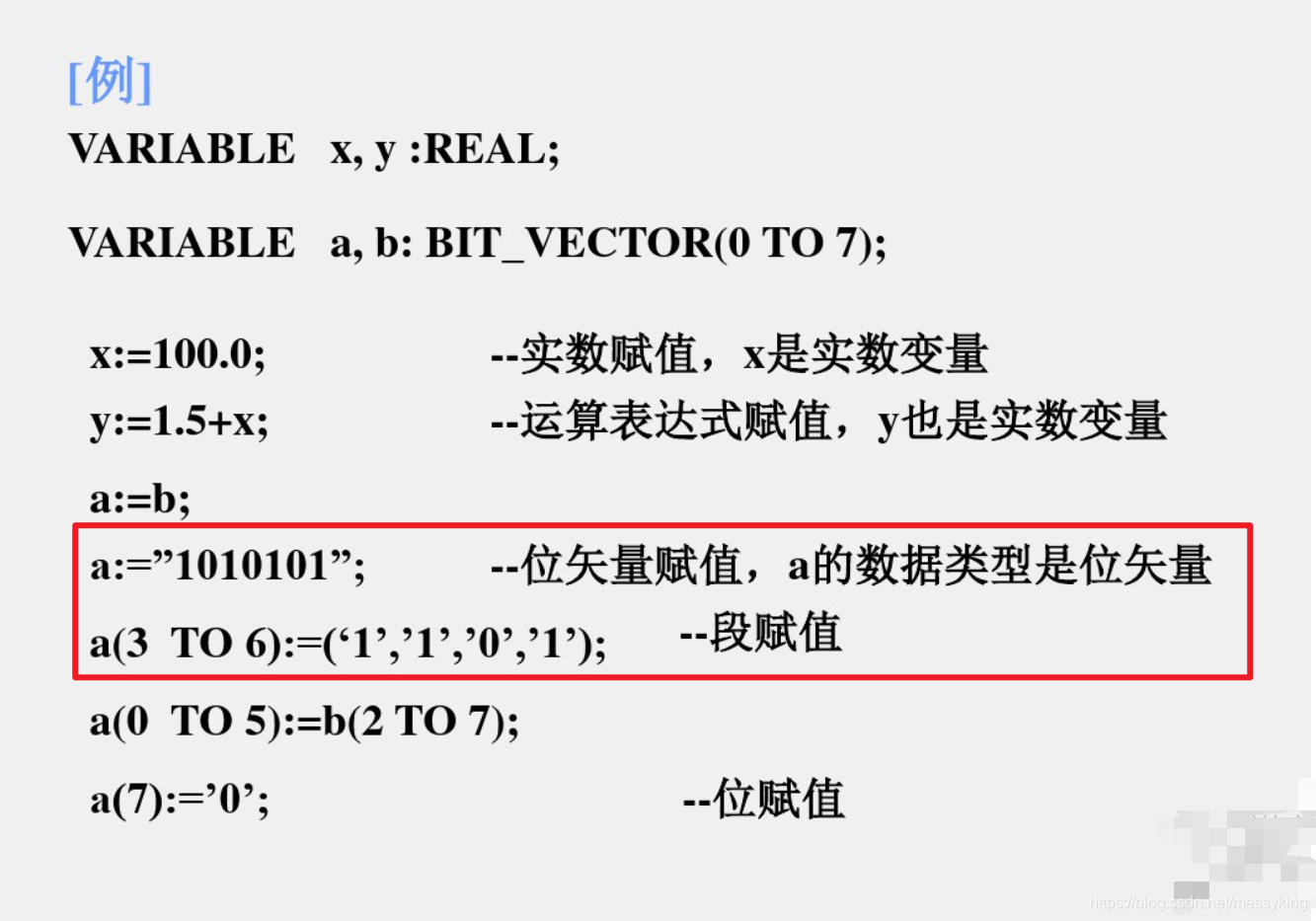

2、變數

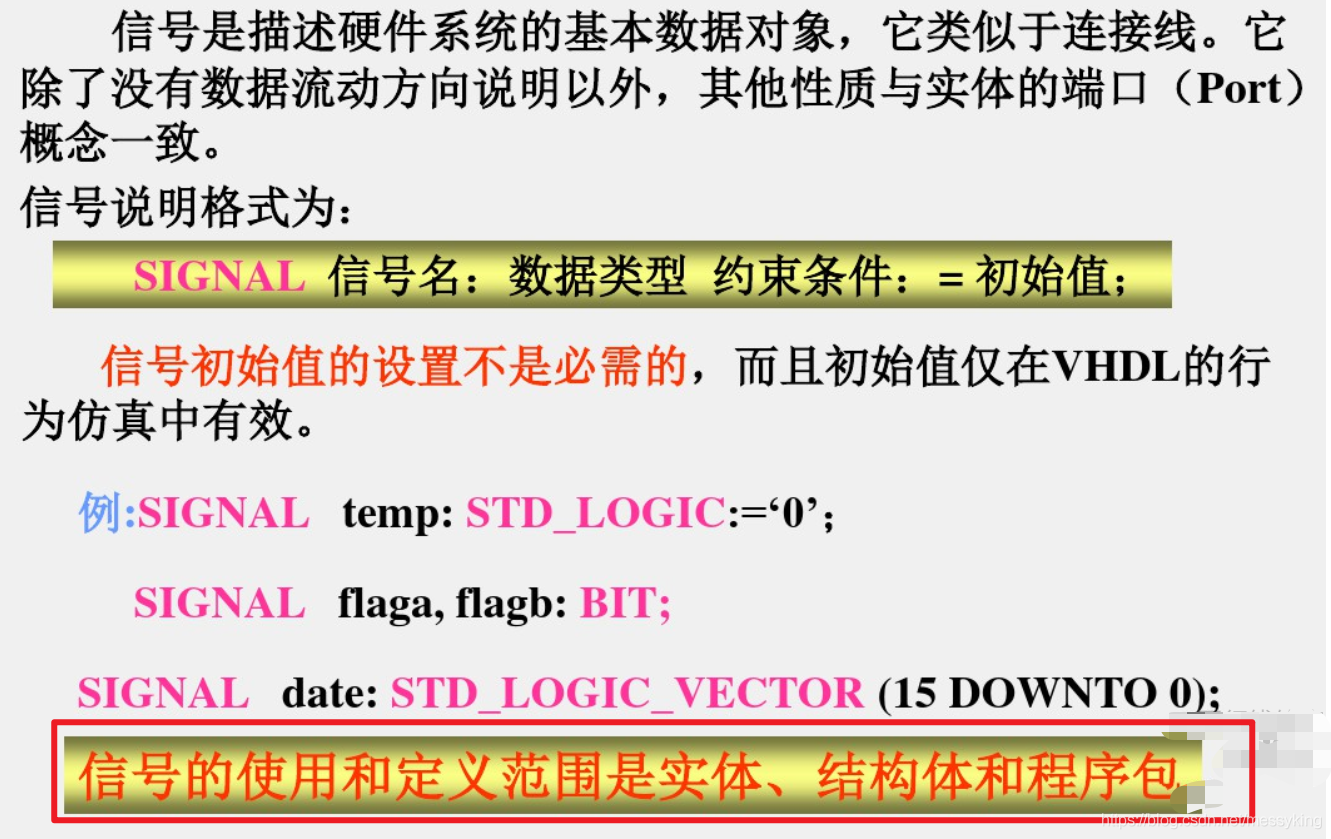

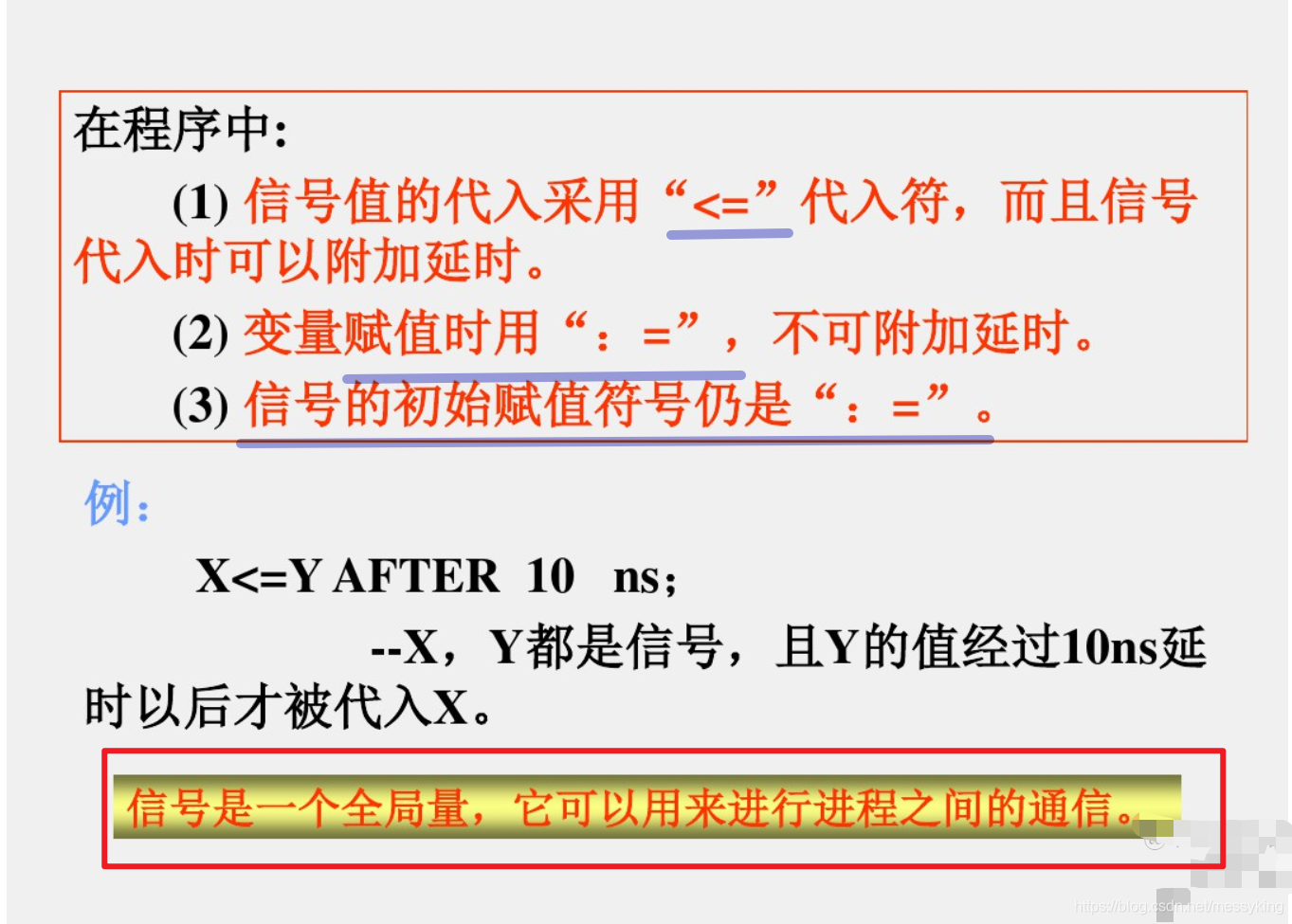

3、信號(SIGNAL)

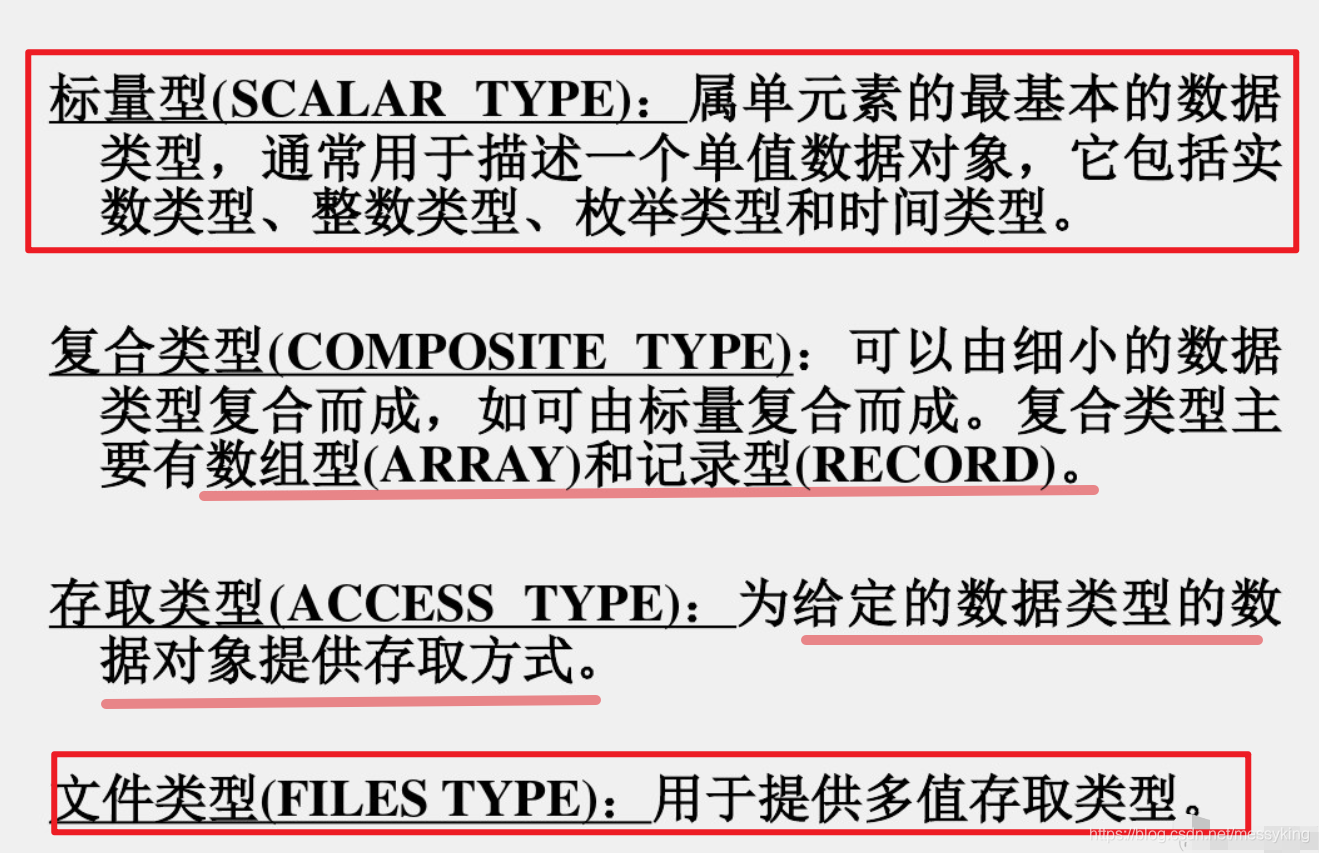

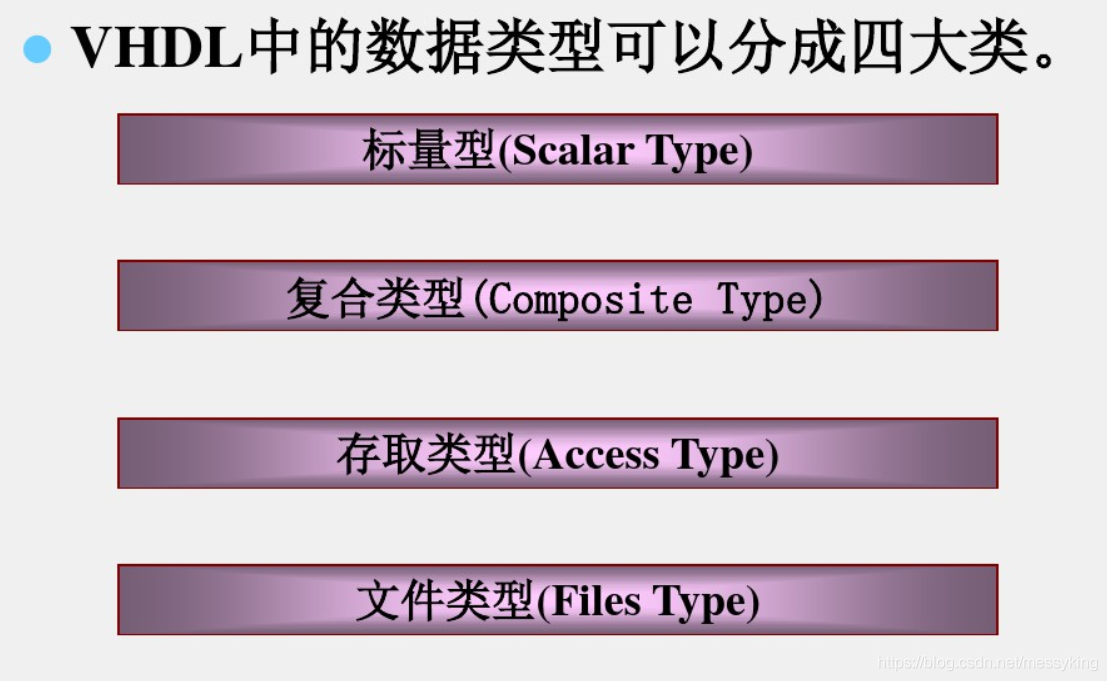

三、VHDL中的資料型別

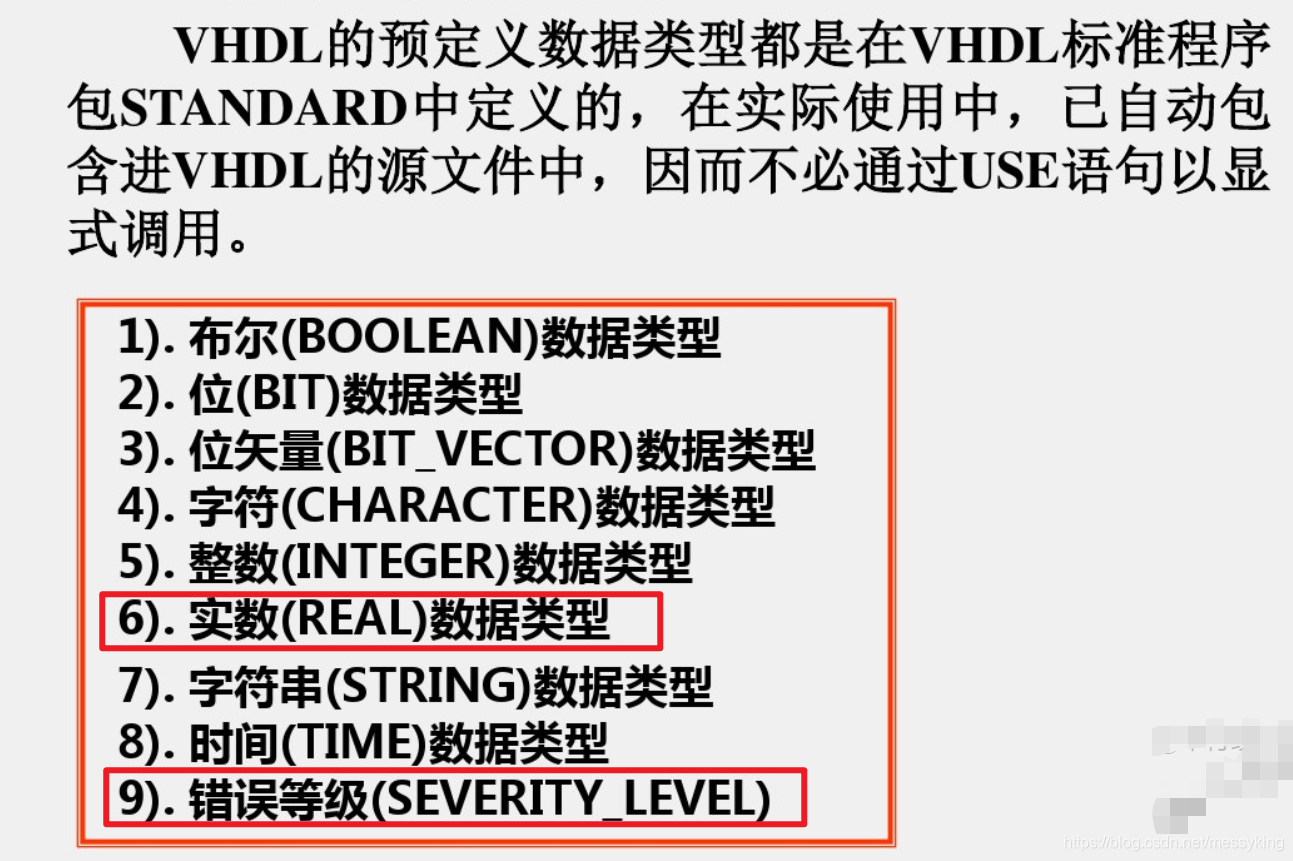

1、VHDL的預定義資料型別

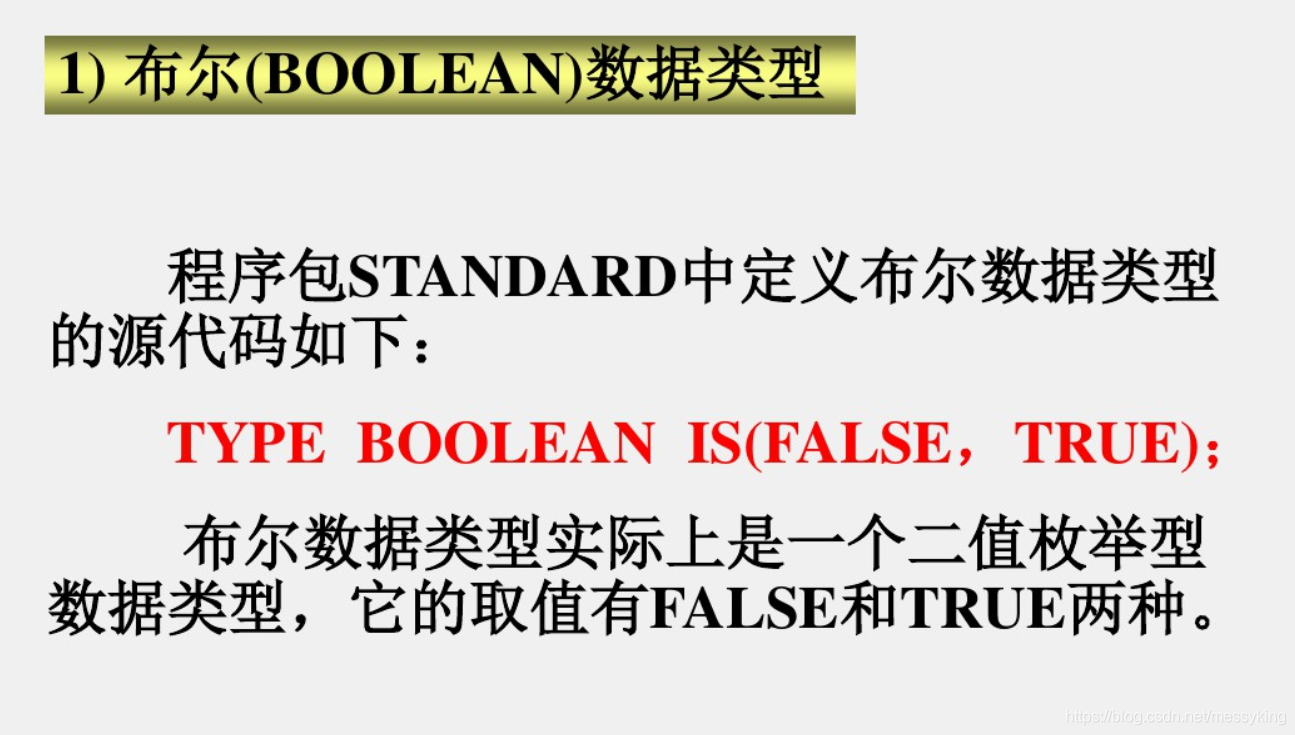

1.1 布爾(BOOLEAN)

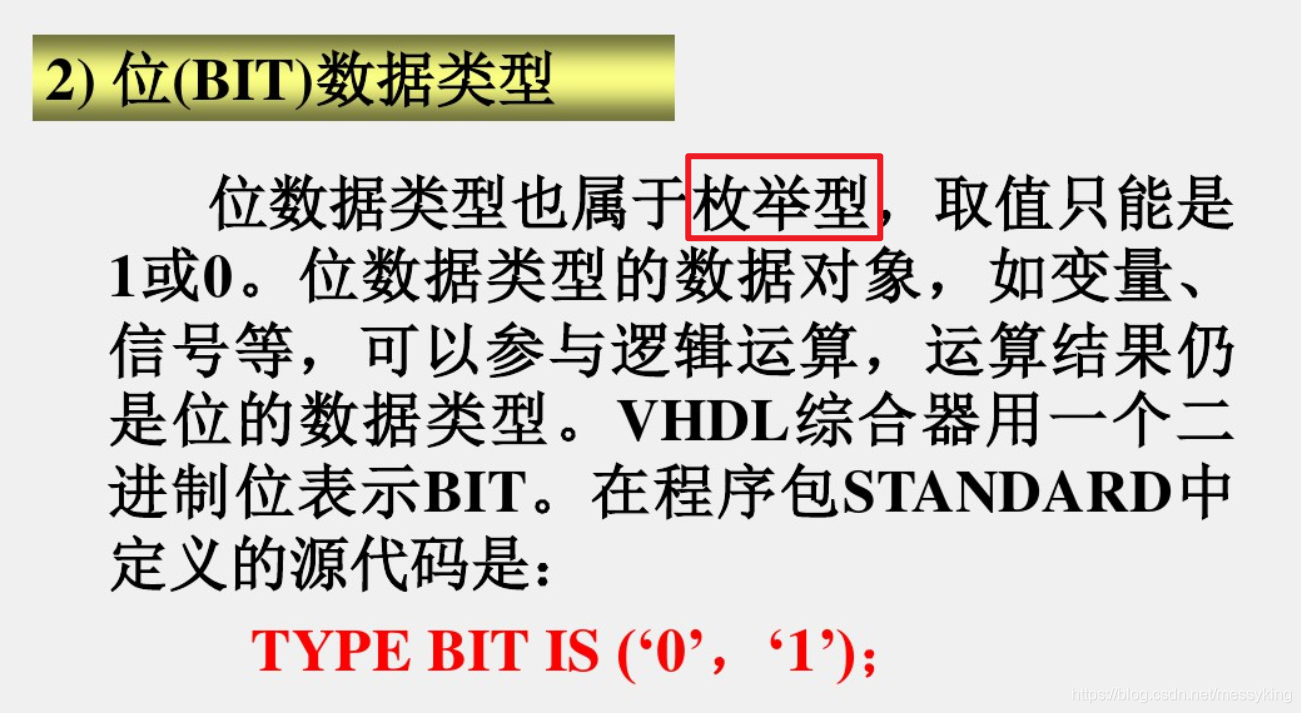

1.2 位(BIT)

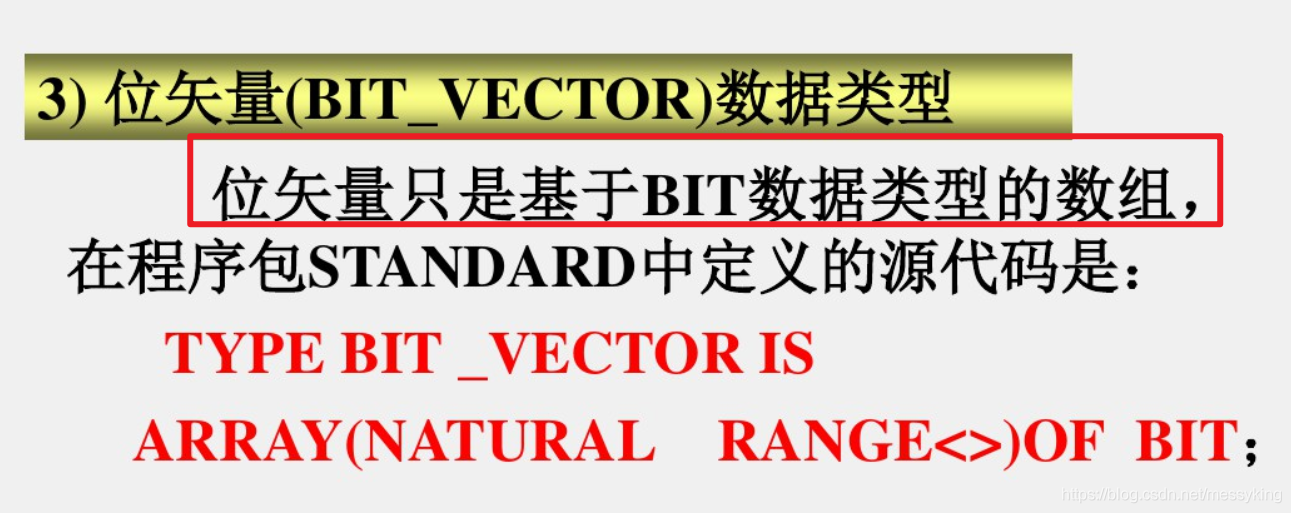

1.3 位矢量(BIT_VECTOR)

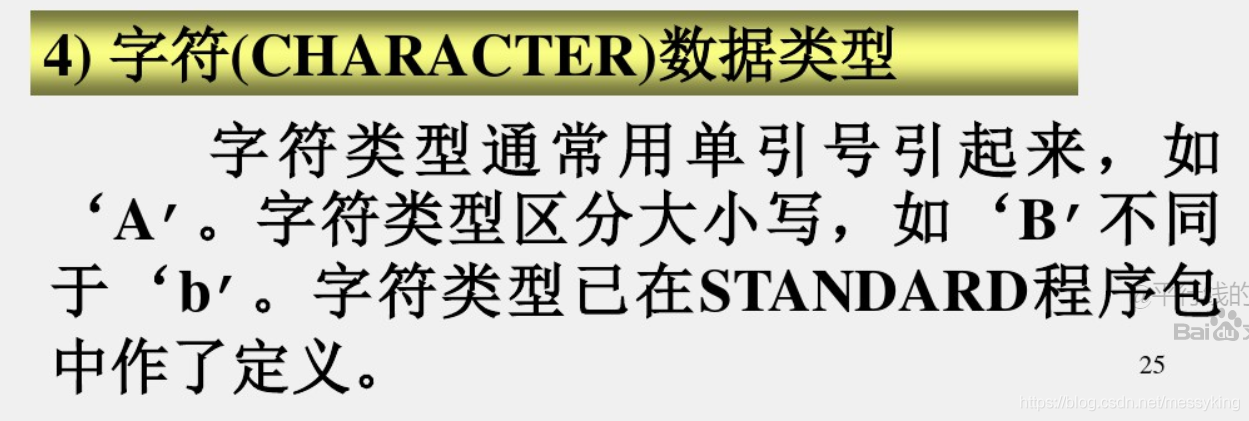

1.4 字符(CHARACHTER)

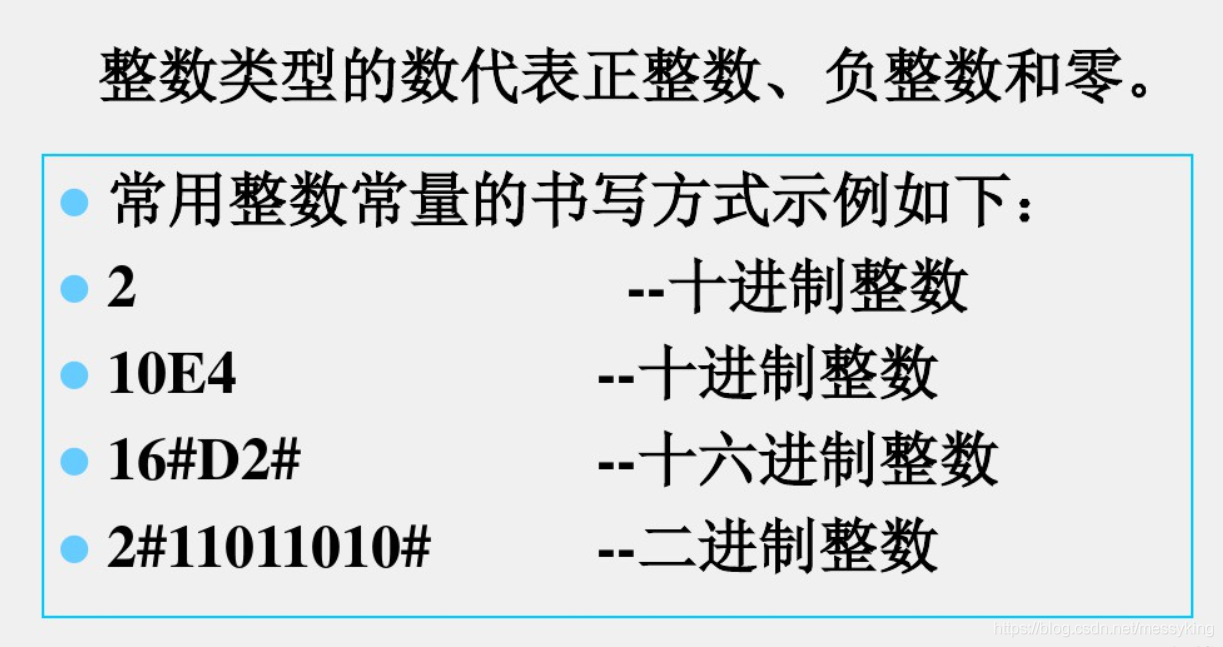

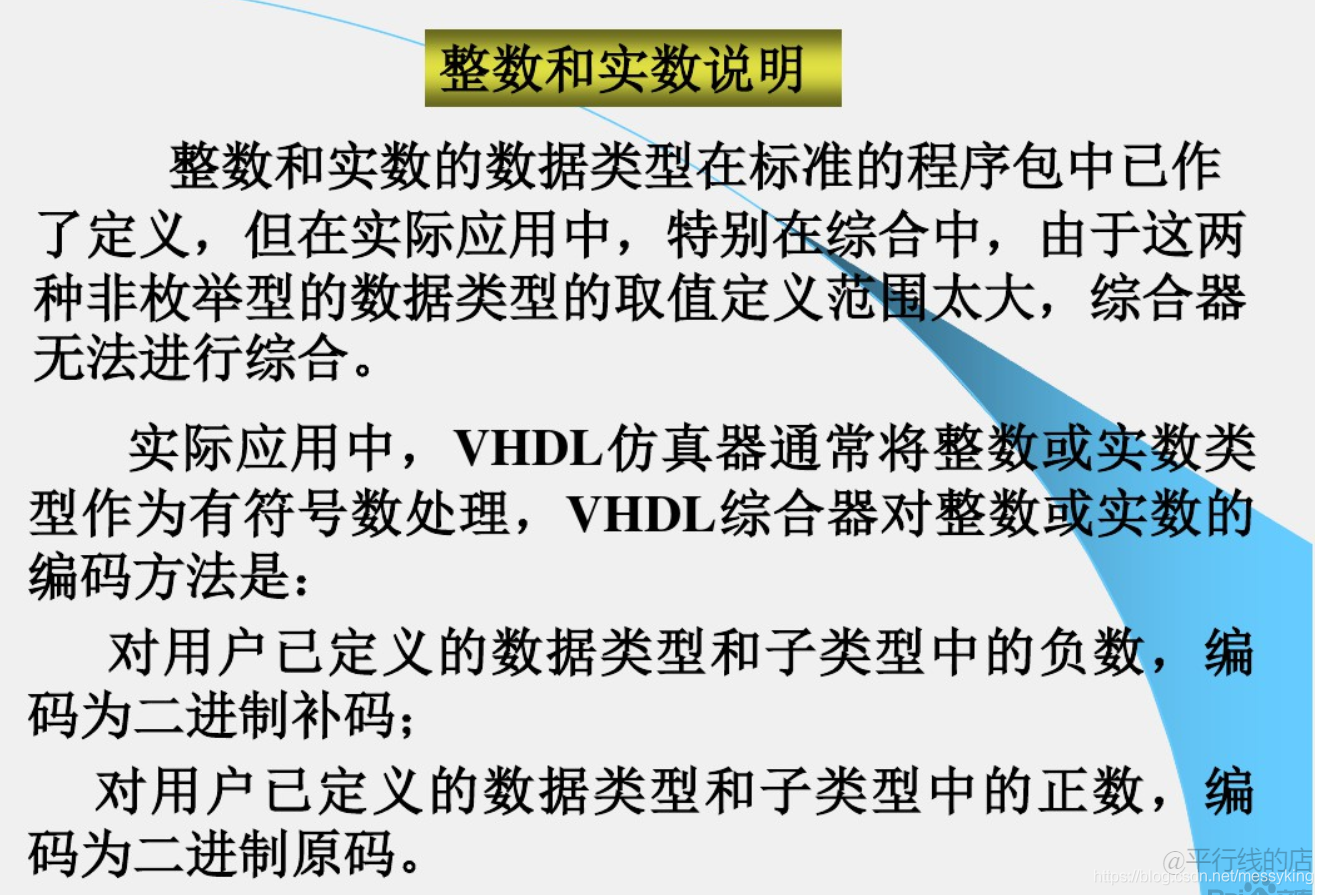

1.5 整數(INTEGER)

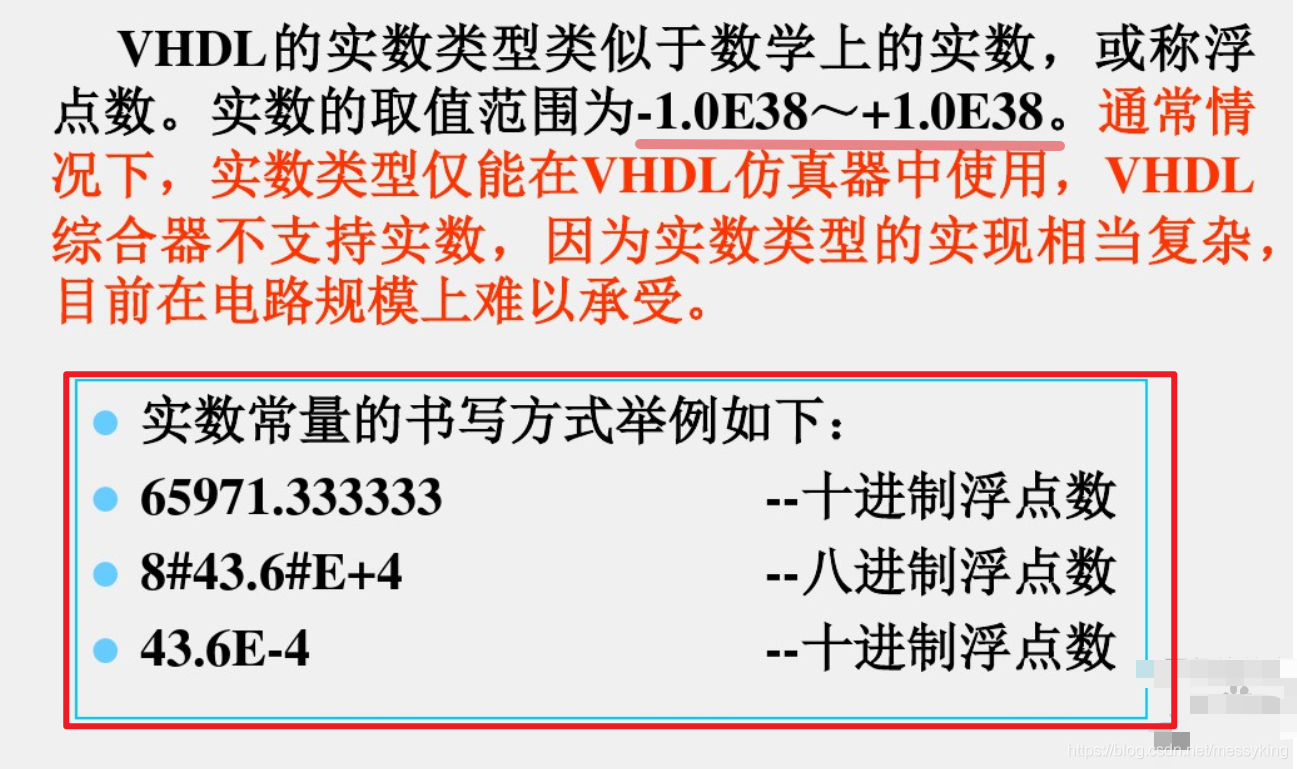

1.6 實數(REAL)
1.7 字串(STRING)

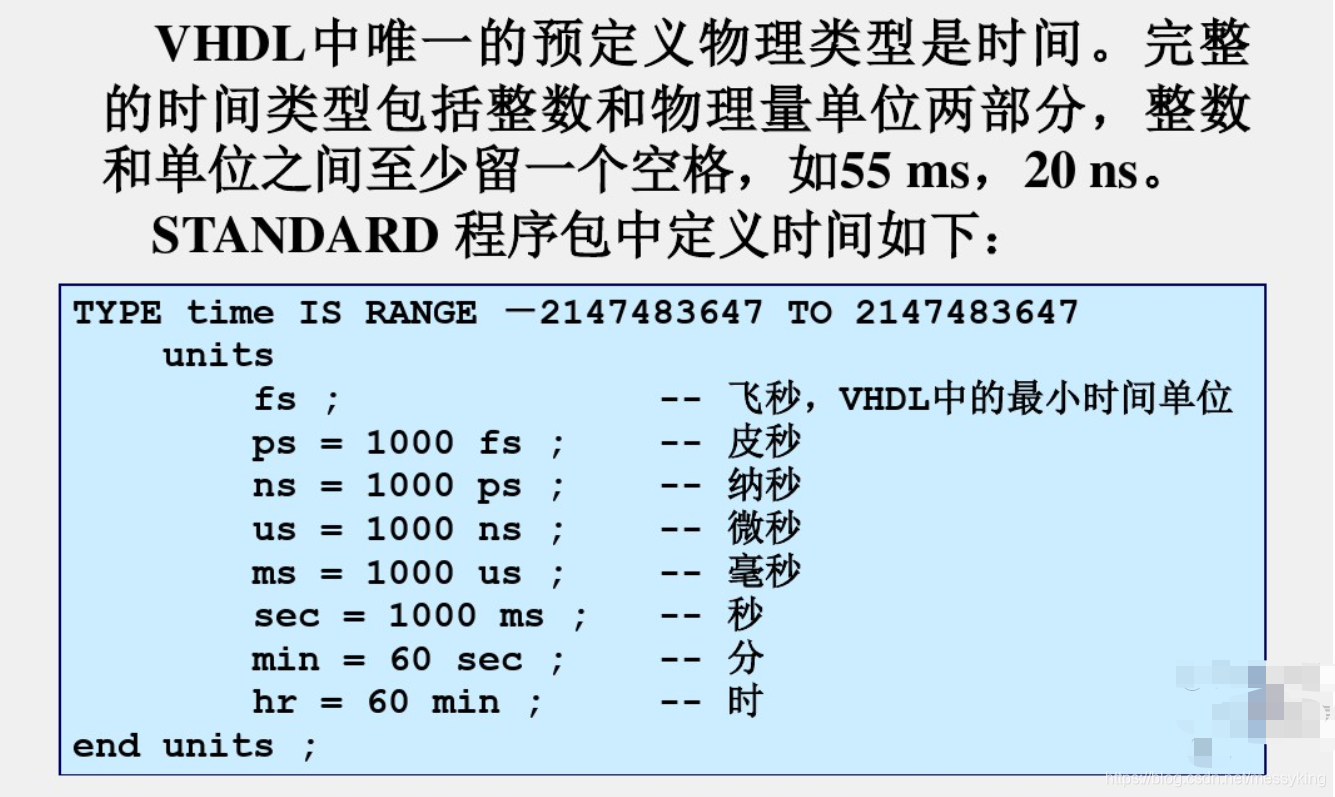

1.8 時間(TIME)資料型別

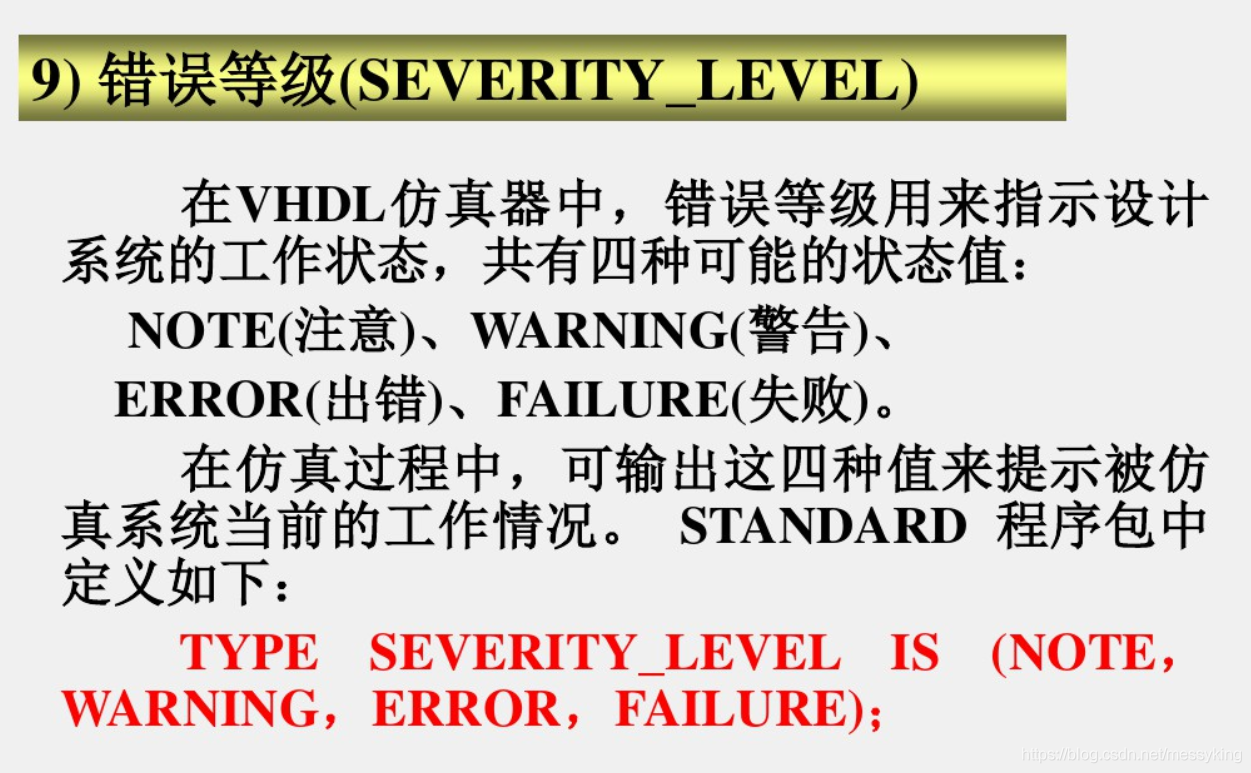

1.9 錯誤等級(SEVERITY_LEVEL)

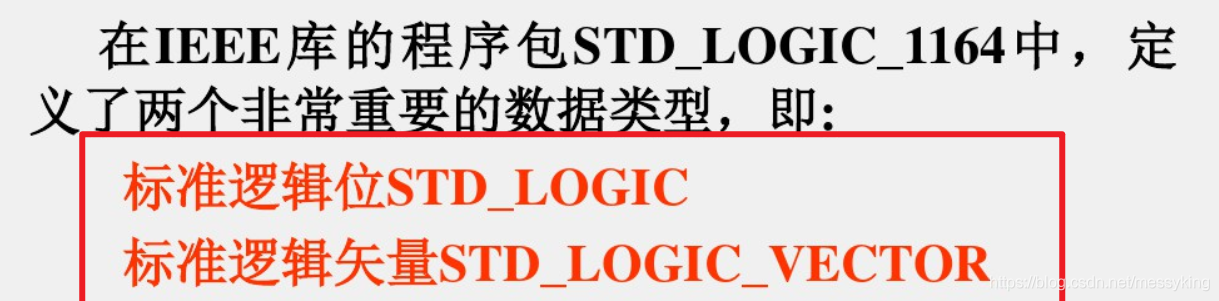

2、IEEE預定義標準邏輯位與矢量

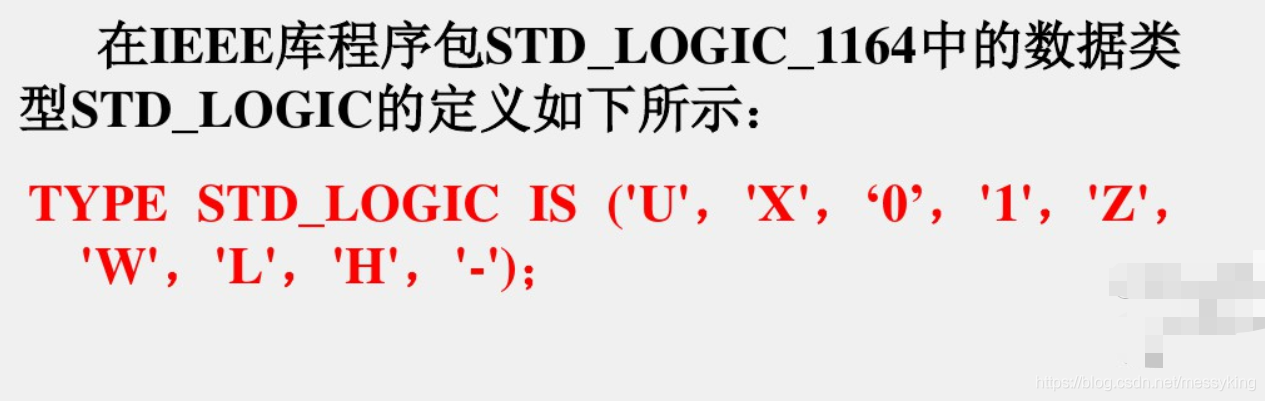

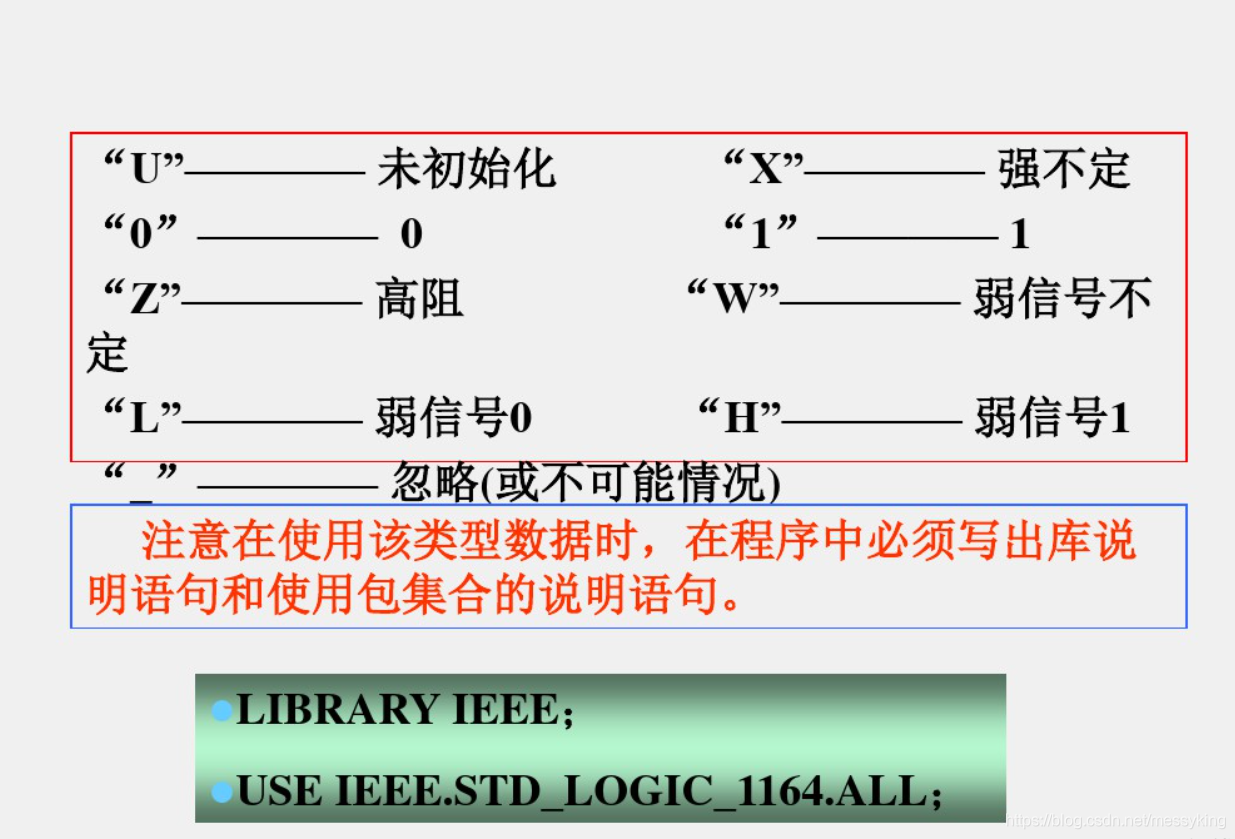

2.1 標準邏輯位STD_LOGIN資料型別

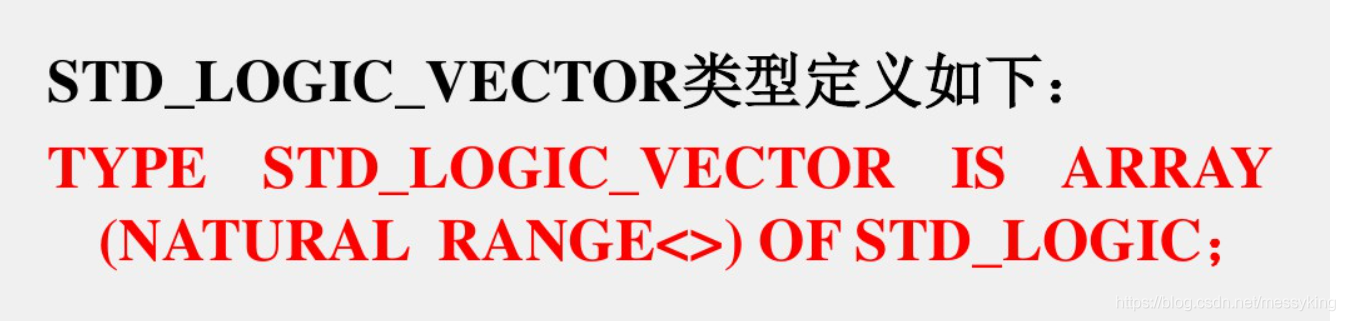

2.2 標準邏輯矢量(STD_LOGIC_VECTOR)

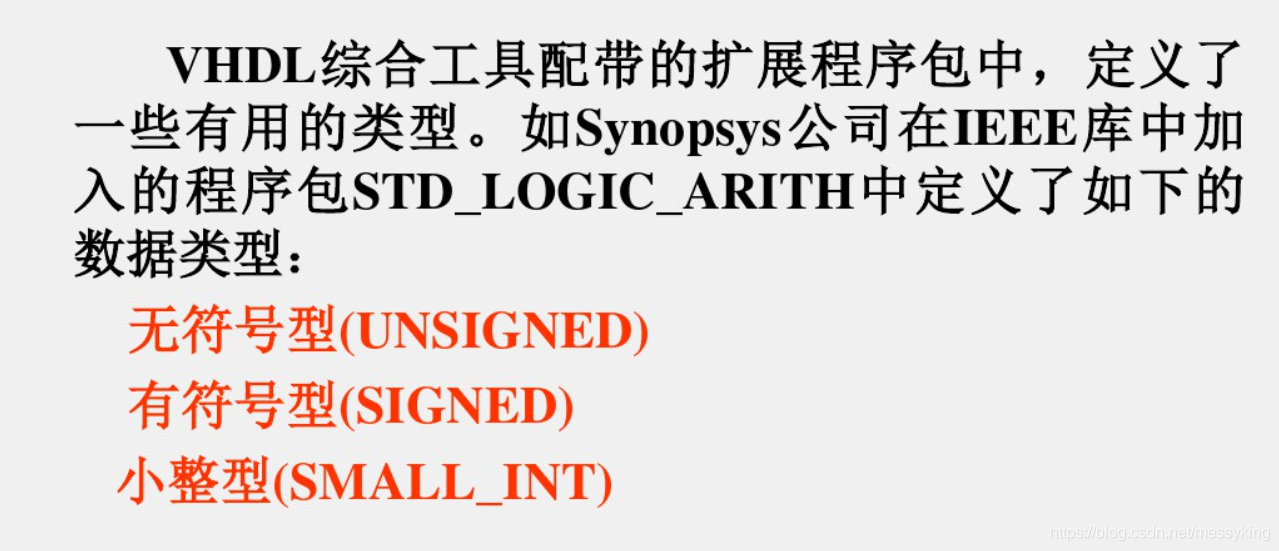

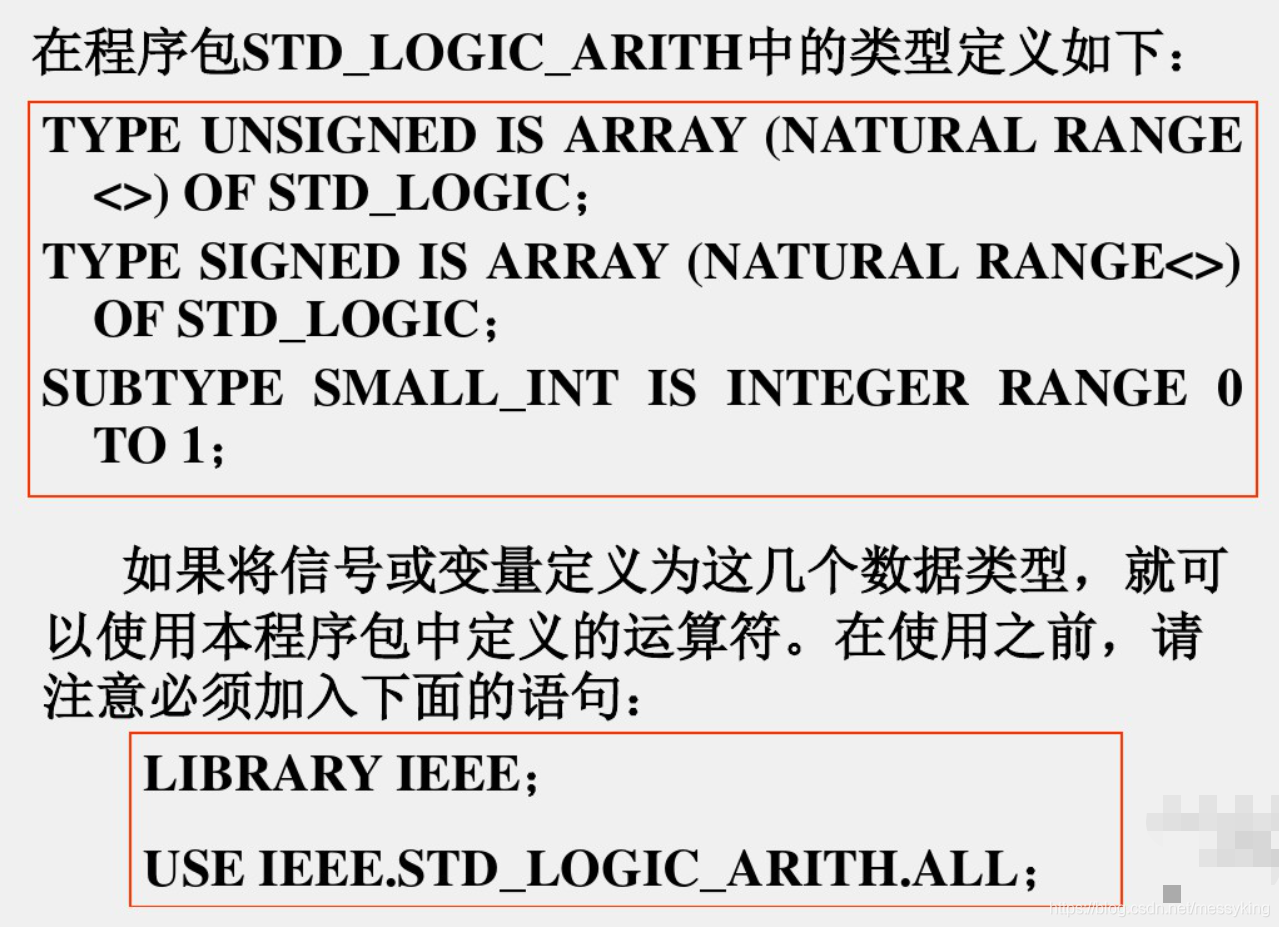

2.3 其他預定義標準資料型別

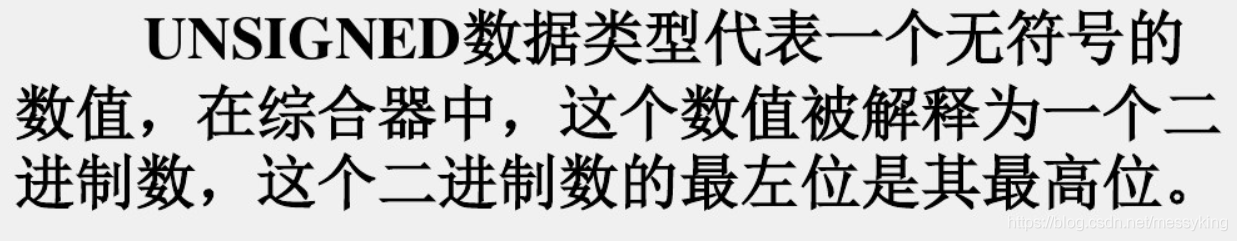

(1) 無符號資料型別（UNSIGNED TYPE)

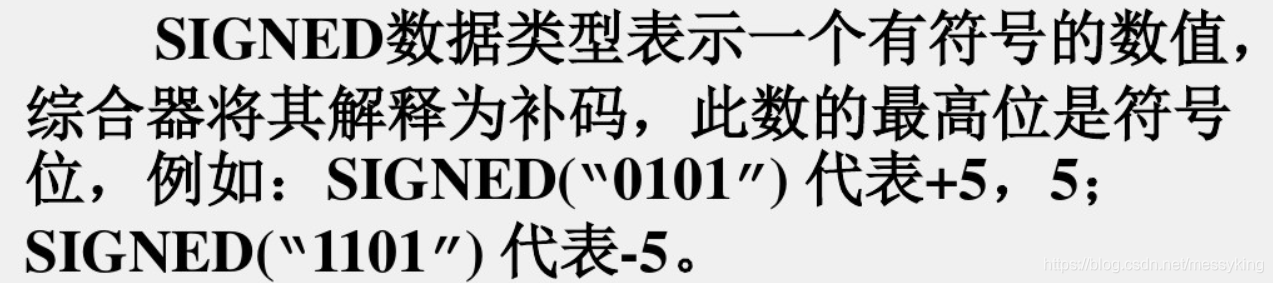

(2) 有符號資料型別(SIGNED TYPE)

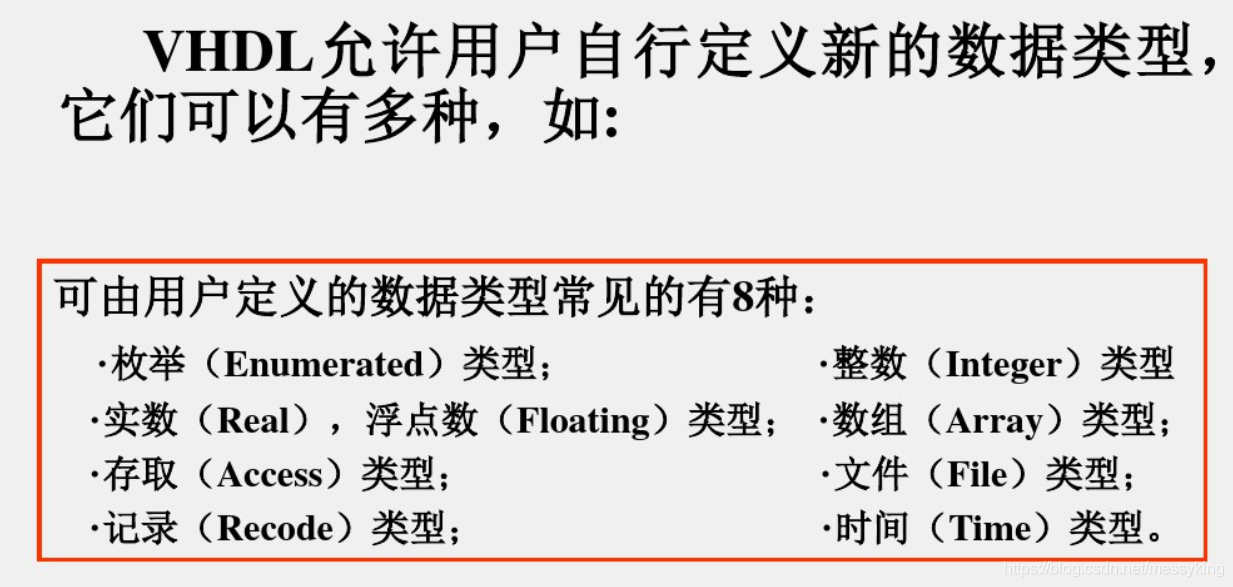

2.4 用戶自定義資料型別方式

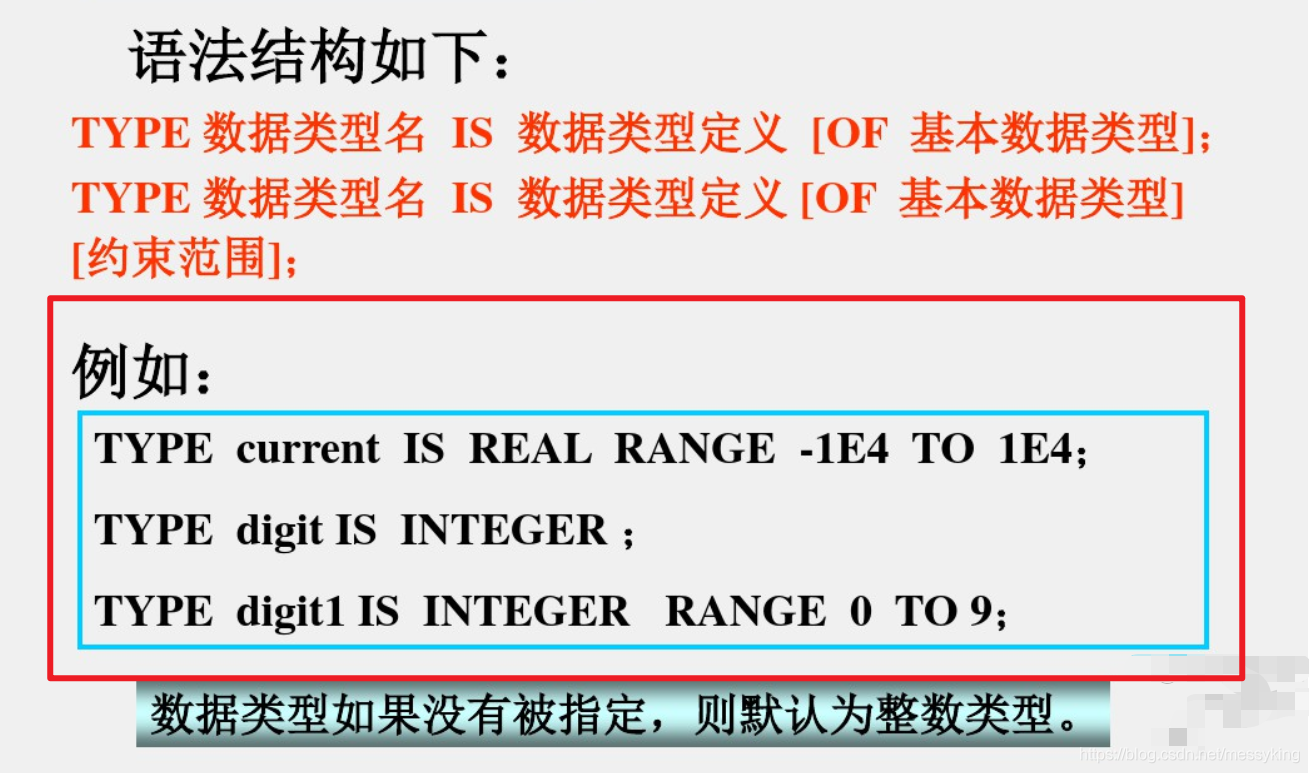

(1) TYPE陳述句用法

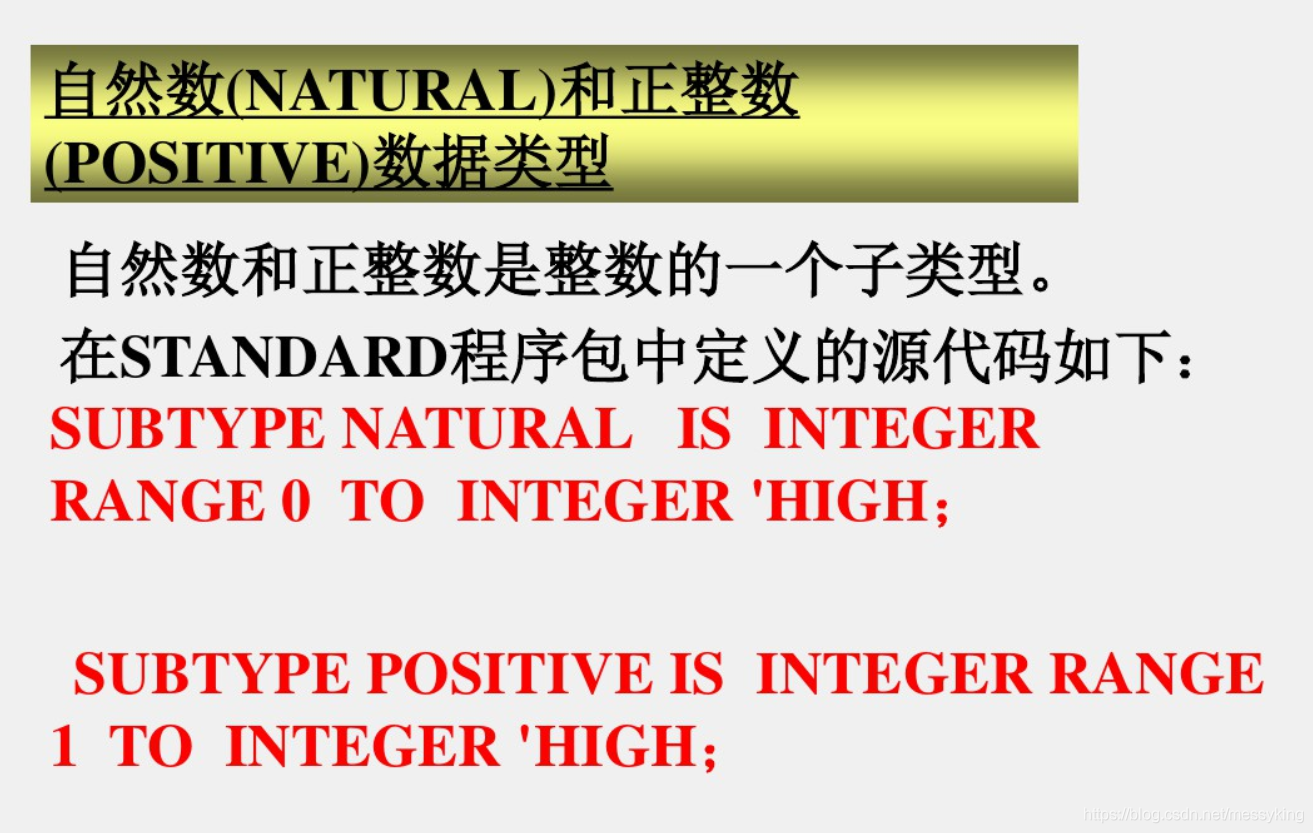

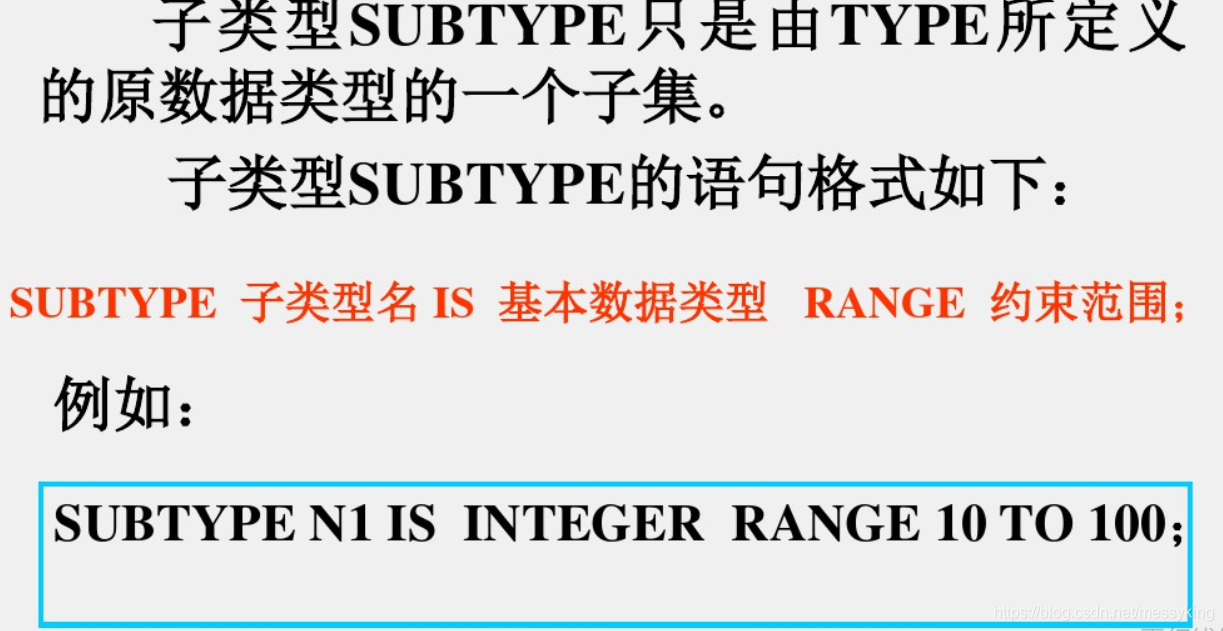

(2) SUBTYPE陳述句的用法

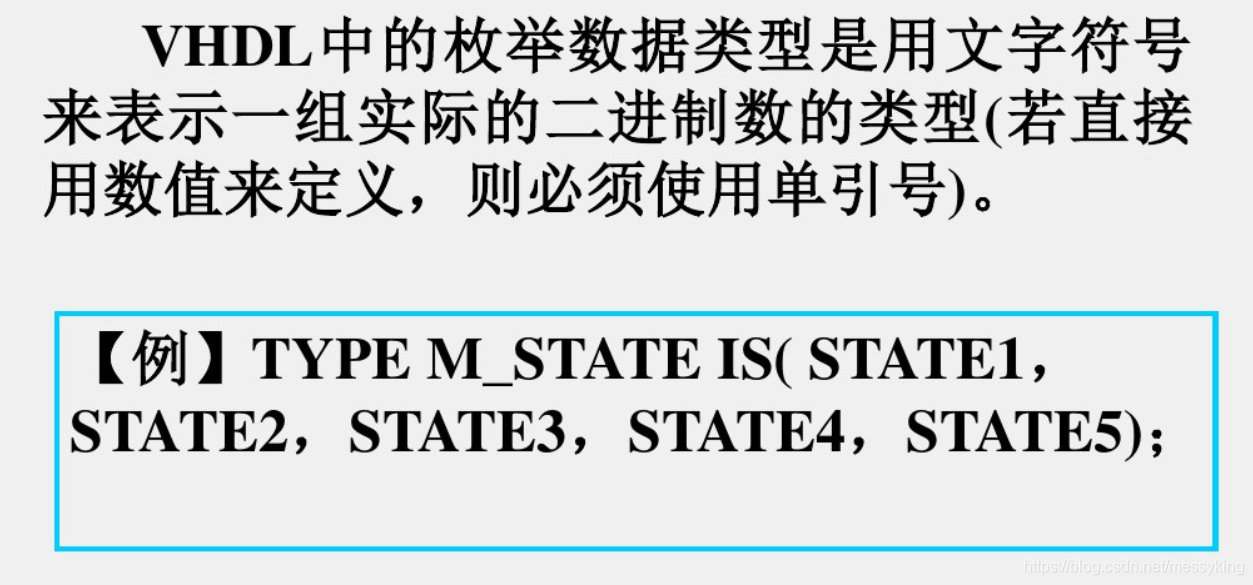

(3) 列舉型別

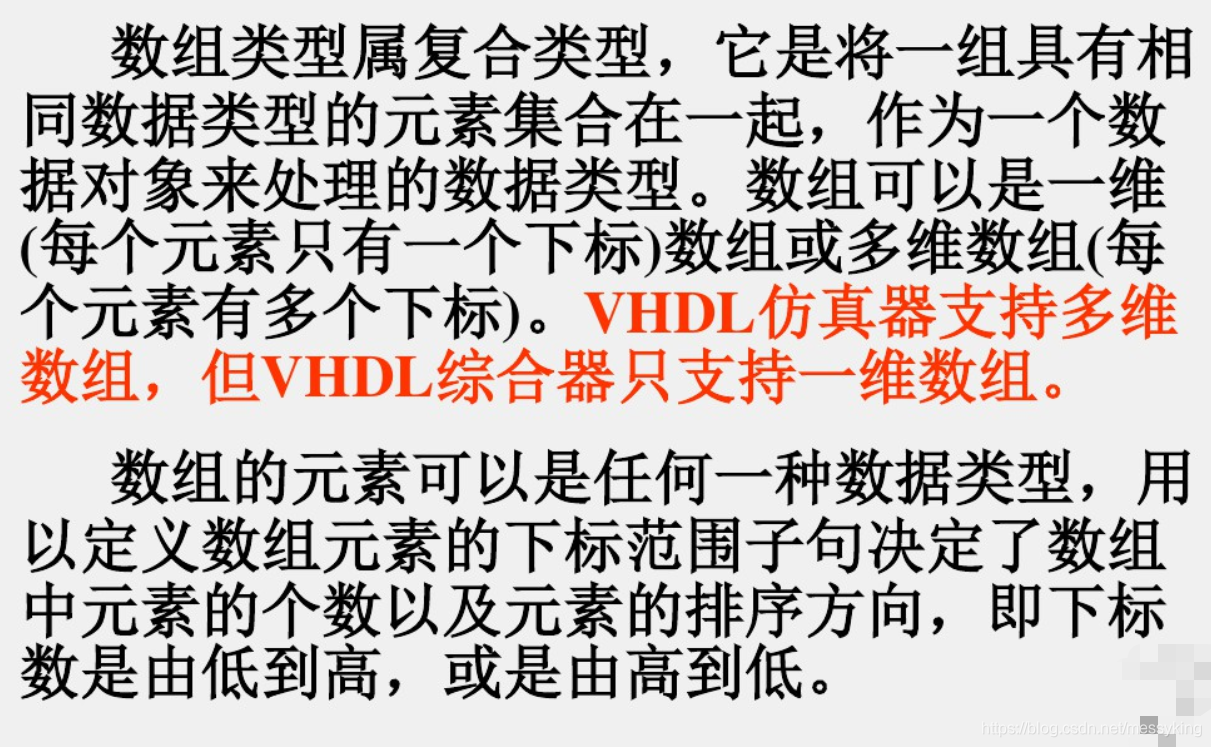

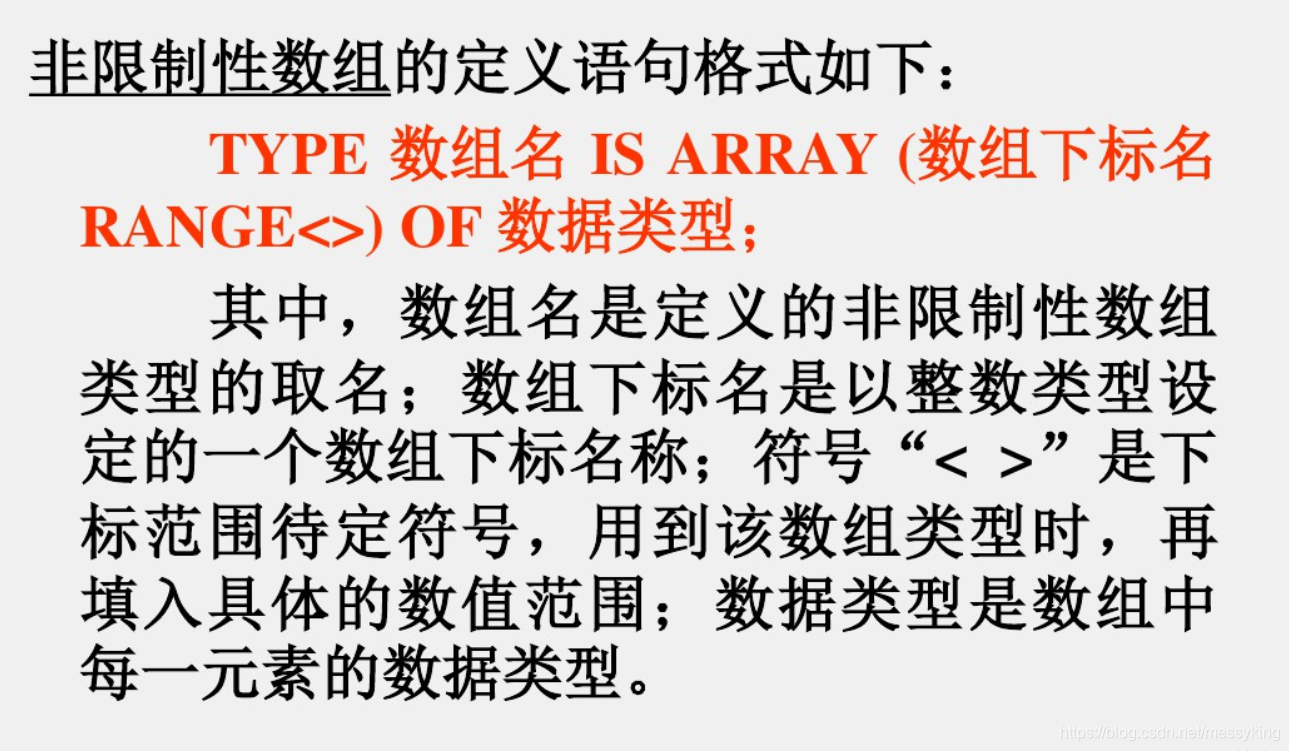

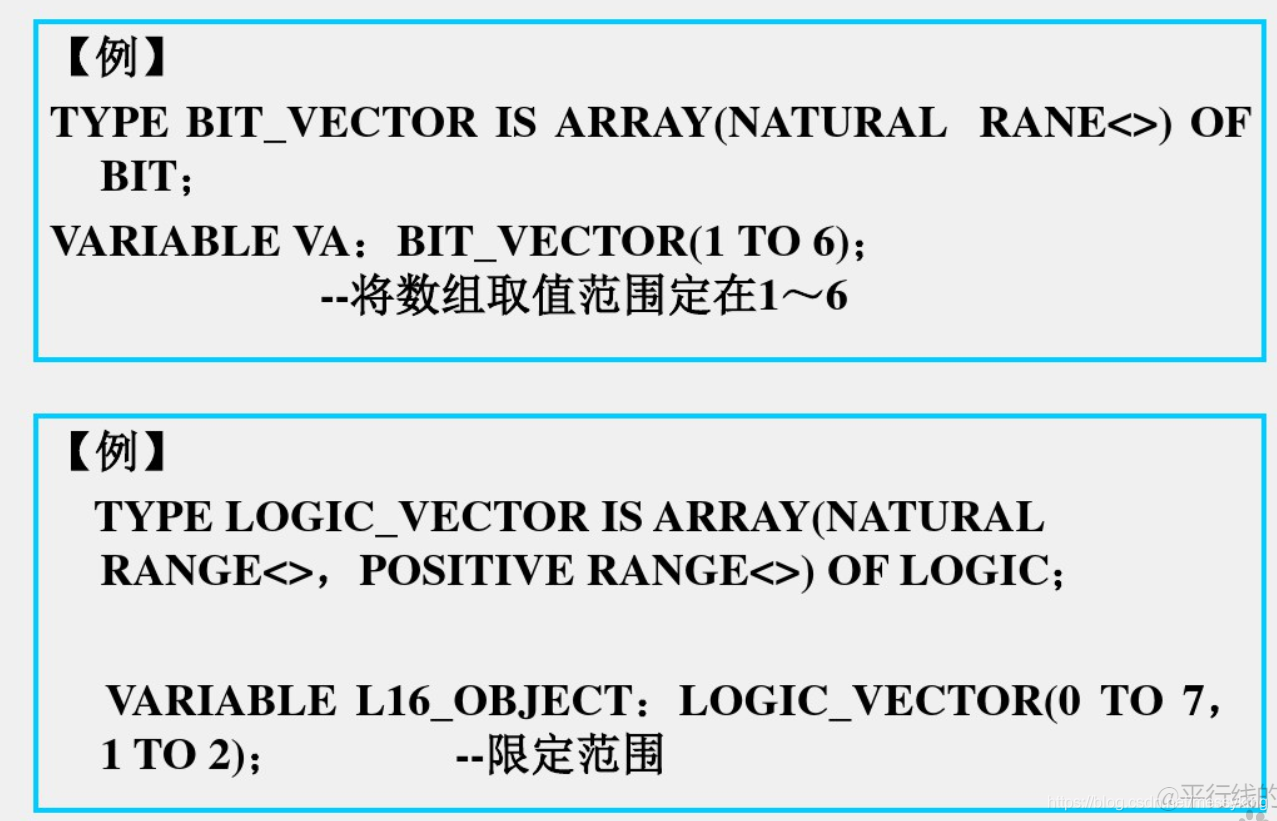

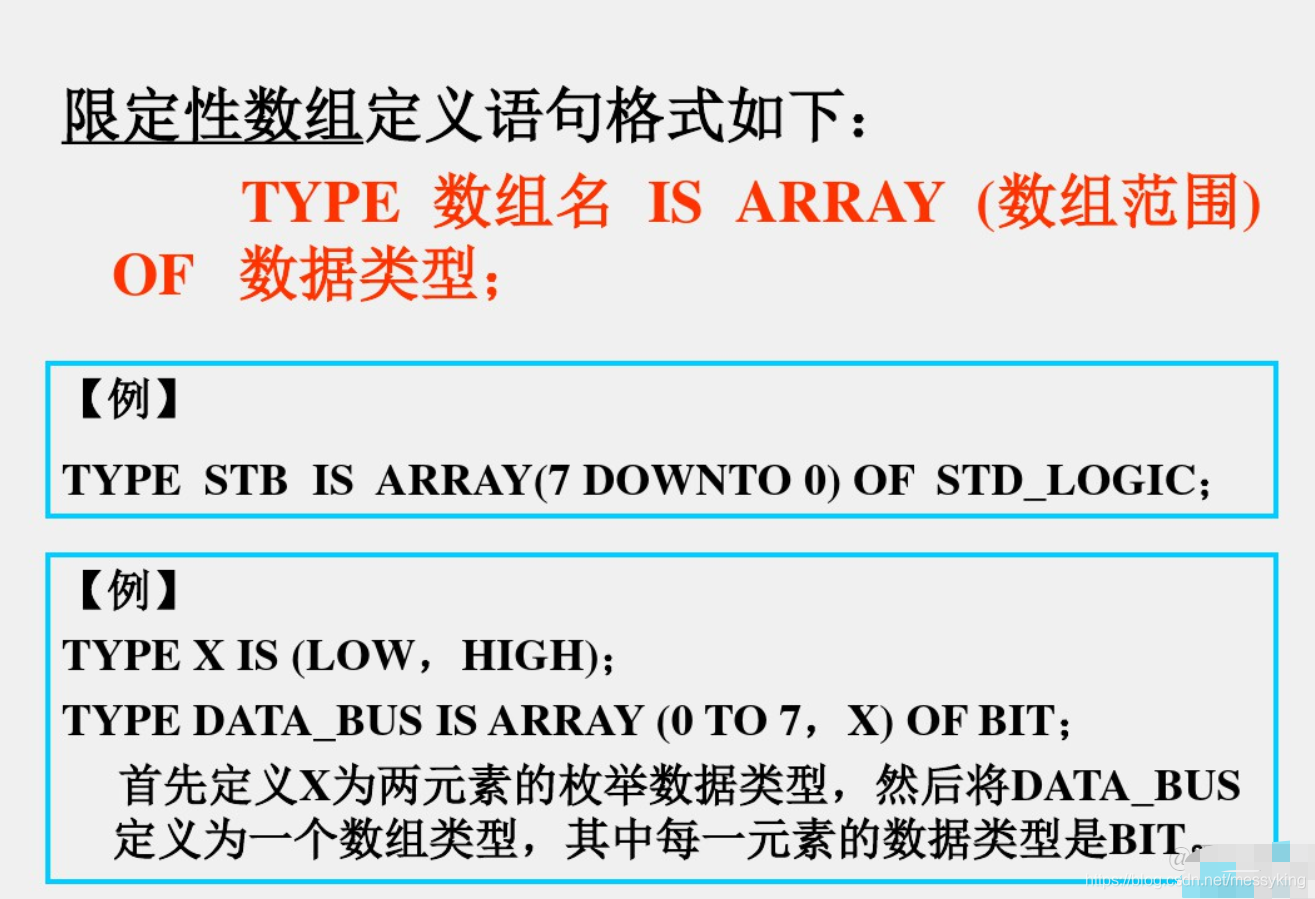

(4) 陣列型別

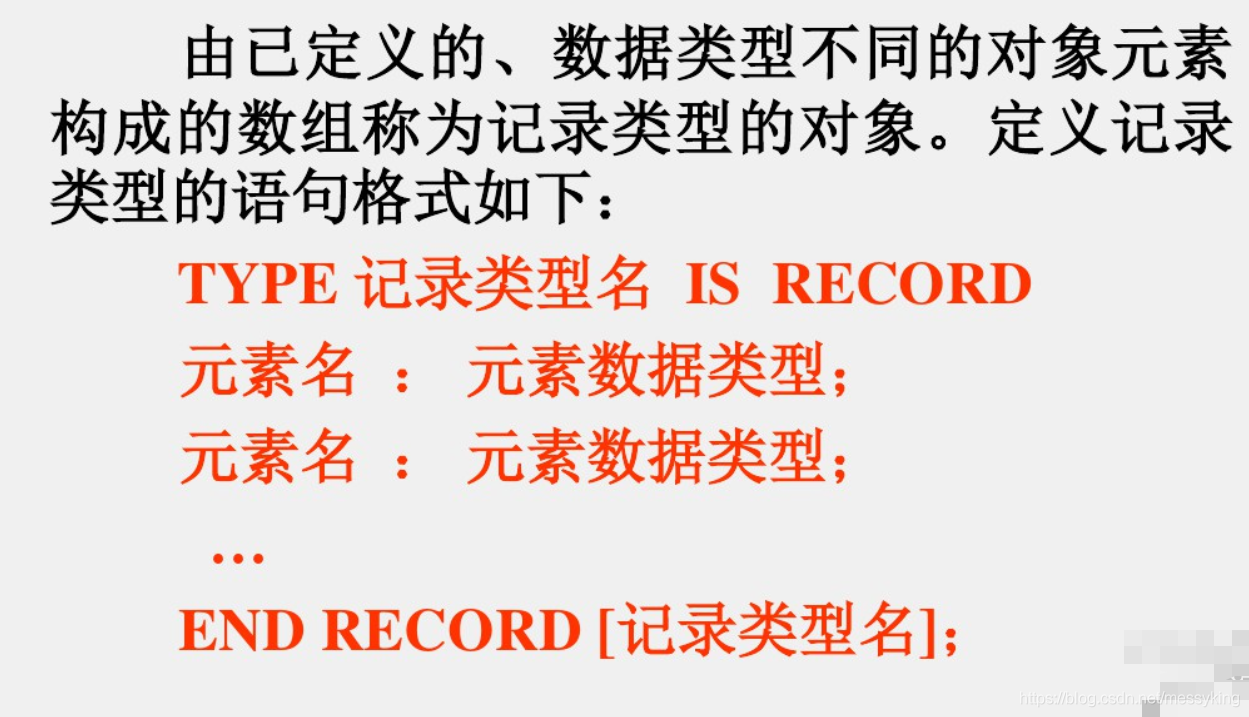

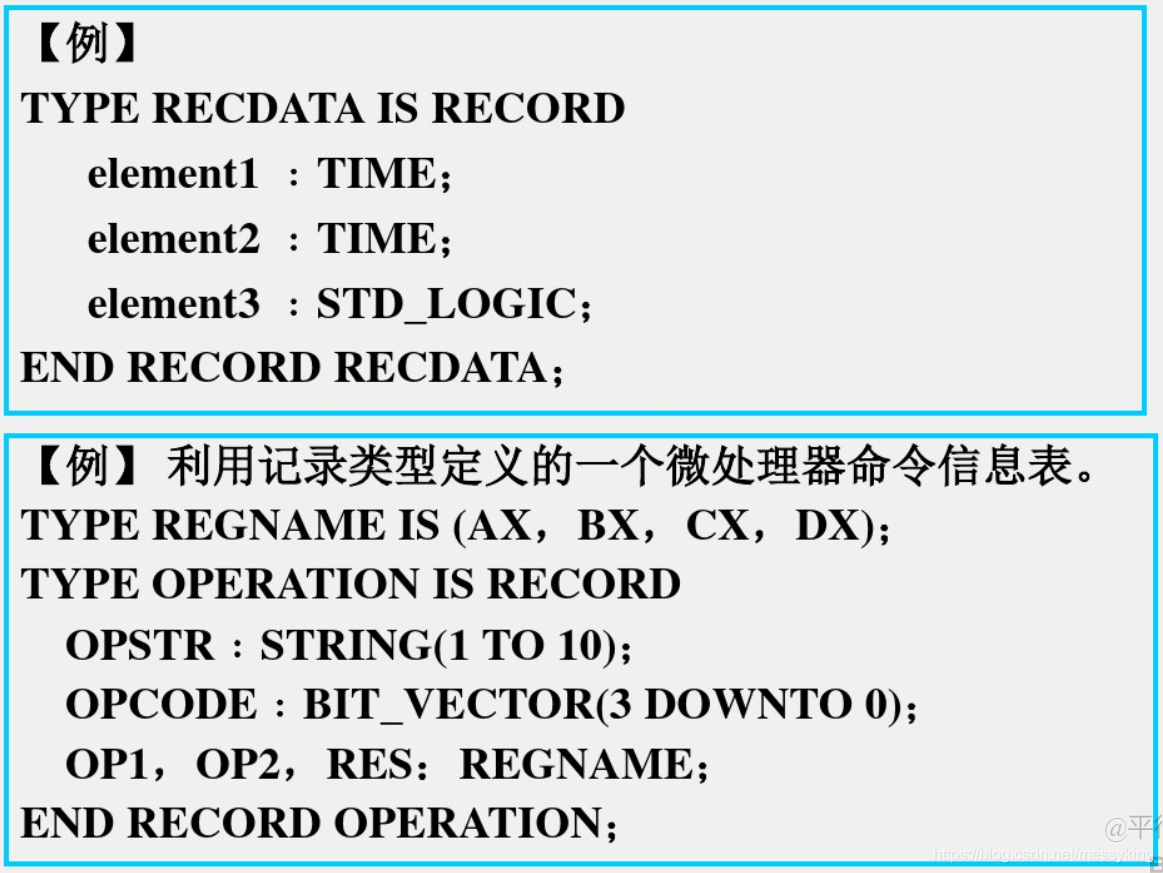

(5) 記錄型別

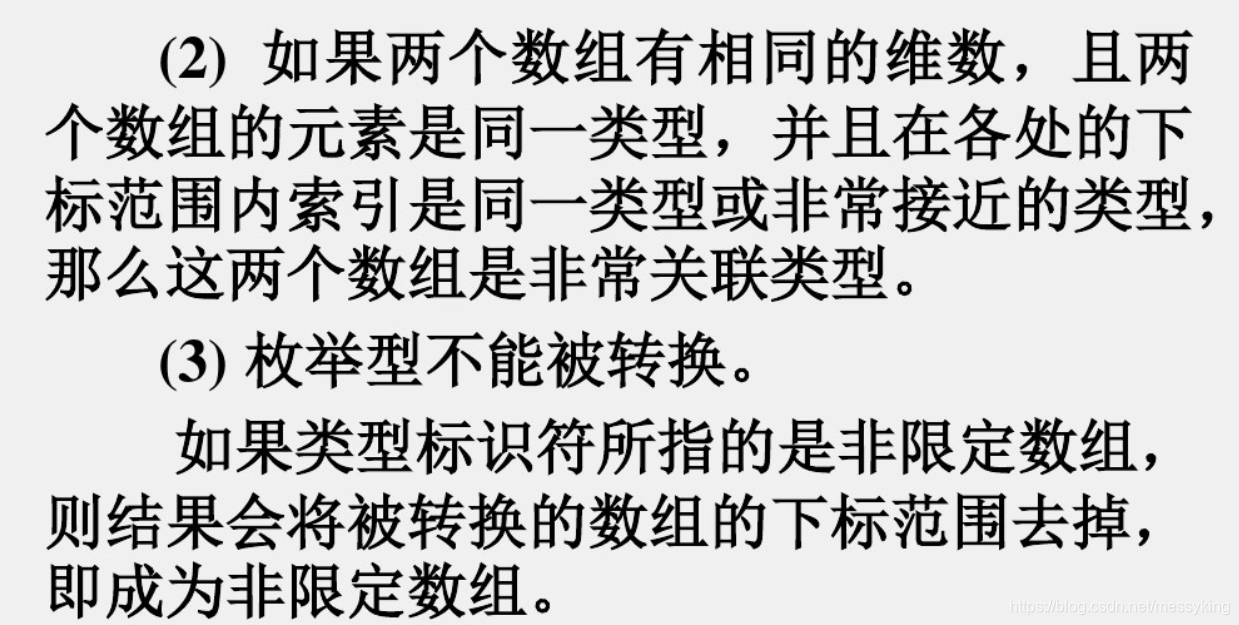

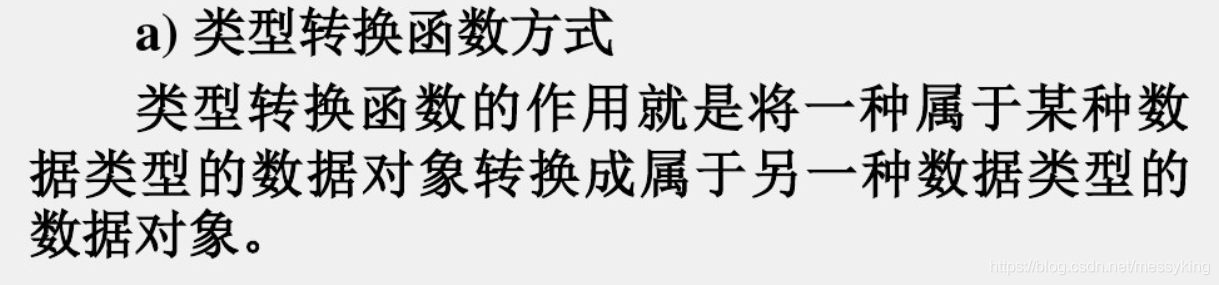

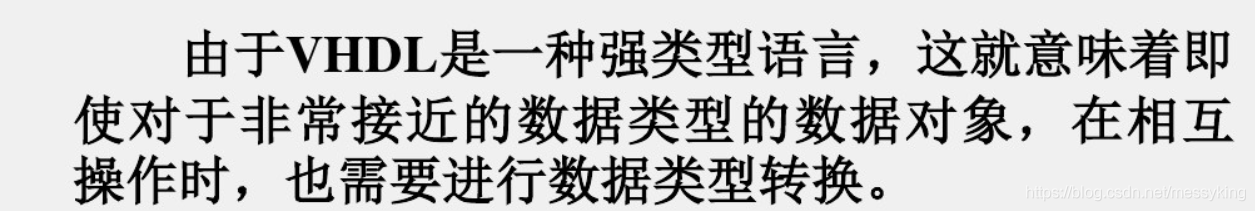

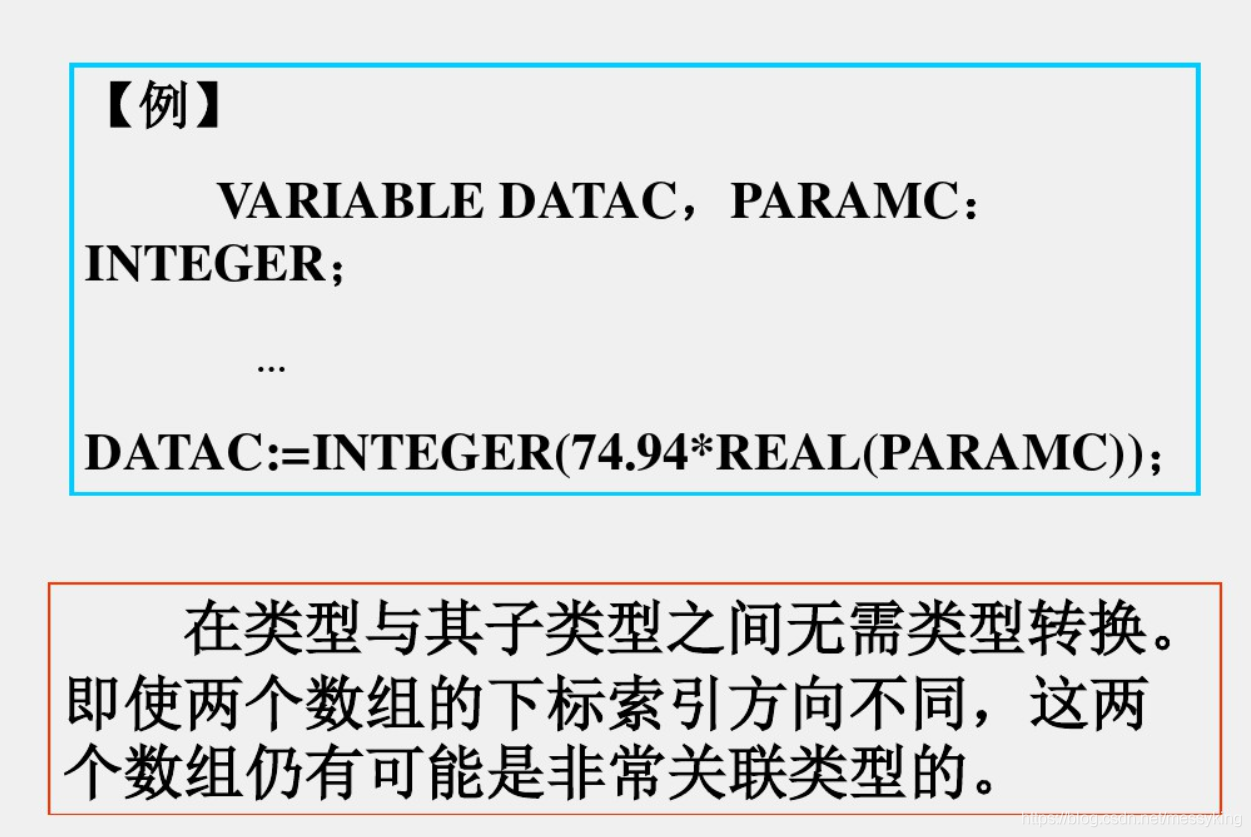

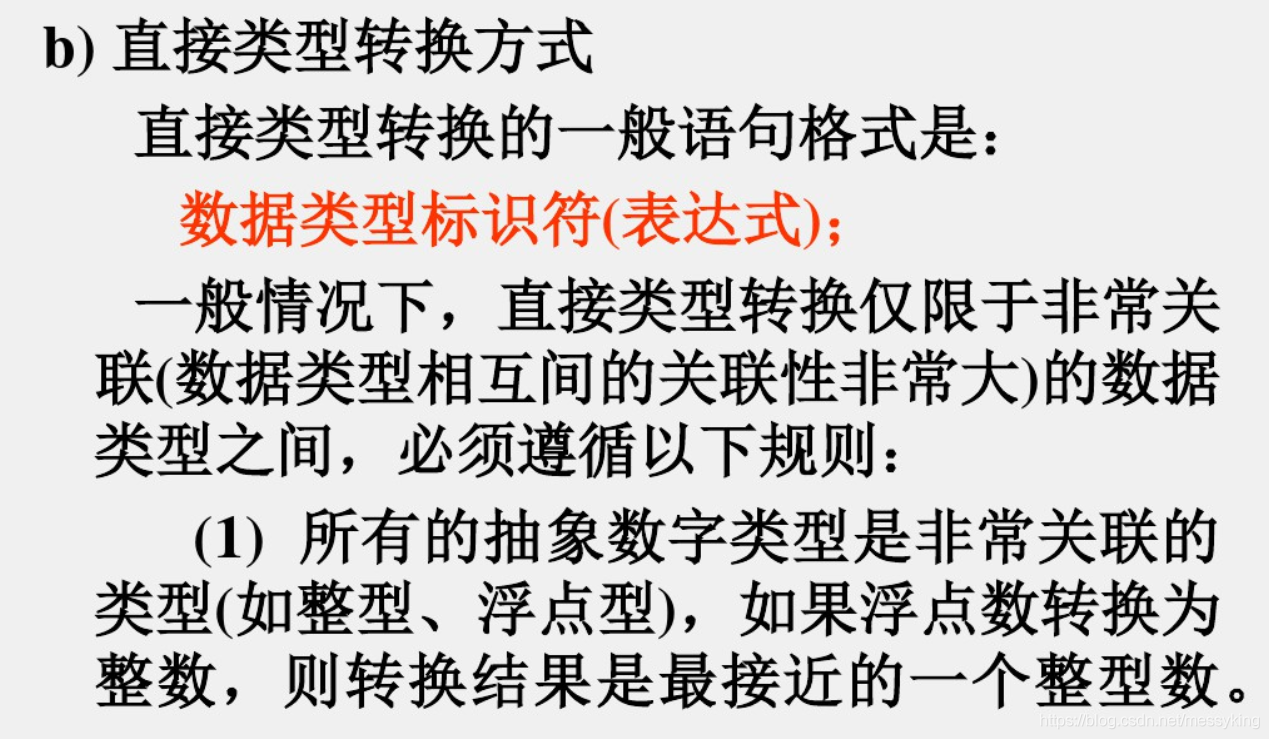

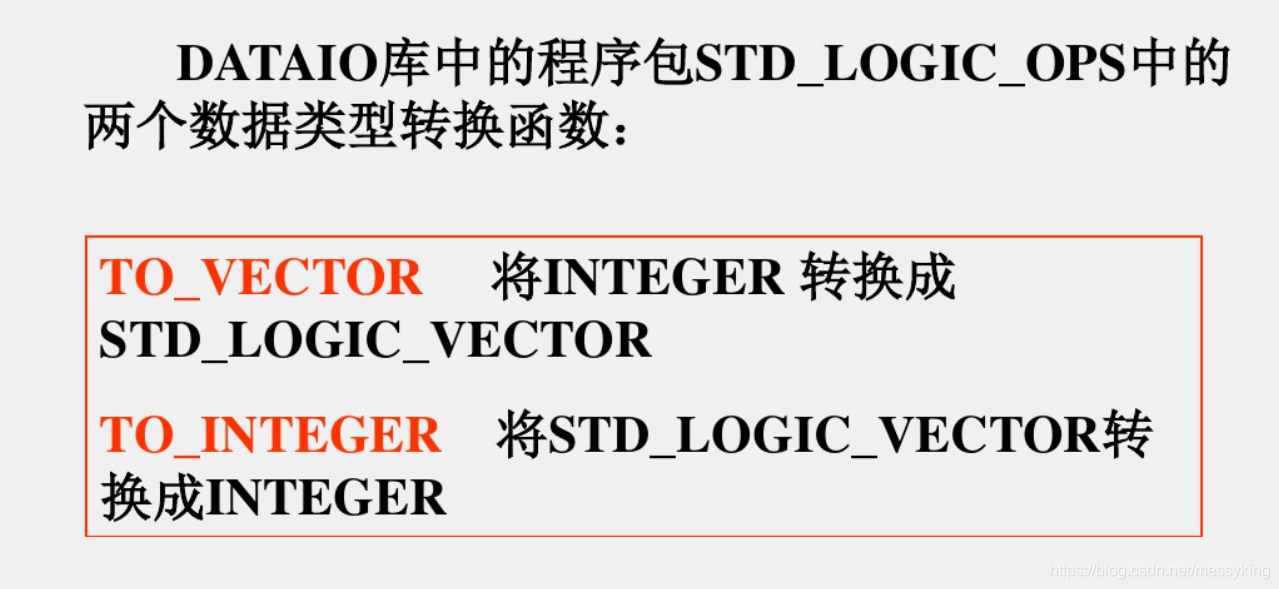

(6) 資料型別轉換
四、VHDL In Quartus Ⅱ
這章里邊部分參考一位旁友hayroc的筆記，一起放上來方便看，
1、VHDL入門
（1）vhdl設計組成：
庫和程式包(libary, package)
物體(entity)
結構體(architecture)
配置(configuration)
通俗來講：
庫和包 -> 材料，工具箱
物體 -> 硬體外部的介面
結構體 -> 硬體內部的具體實作
（2）語法
物體：
entity 物體名 is
generic(常數名：資料型別：初值)
port(埠信號名：資料型別)
end 物體名
結構體：通過vhdl陳述句描述物體的具體行為和邏輯功能
architecture 結構體名 of 物體名 is
說明部分（可選，如資料型別type 常數constand 信號signal 元件component 程序pocedure 變數variable和行程process等）
begin
功能描述部分
end 結構體名
邏輯
if 條件 then
--do something;
else if 條件 then
--do something;
else
--do something;
end if;
回圈
for x in 0 to n loop
--do something;
end loop;
運算子
賦值運算：
<= 信號賦值
:= 變數賦值
=> 陣列內部分元素賦值
邏輯運算：
not 非
and 與
or 或
nand 與非
nor 或非
xor 異或
注意：對陣列型別，參與運算的陣列位數要相等，運算為對應位進行
算術運算：
+ 加
- 減
* 乘
/ 除
mod 模
rem 取余
** 指數
abs 絕對值
注意：盡量只使用加減
關系運算：
=> 大于等于
<= 小于等于
大于
< 小于
/= 不等于
= 等于
連接運算：
& 連接運算結果為同型別構成的陣列
注意：從本質上講，VHDL代碼是并發執行的，只有PROCESS，FUNCTION或者PROCEDURE內部的代碼才是順序執行的，值得注意的是，盡管這些模塊中的代碼是順序執行的，但是當它們作為一個整體是，與其他模塊之間又是并發的，IF，WAIT,CASE,LOOP陳述句都是順序代碼，用在PROCESS,FUNCTION和PROCEDURE內部，
2、代碼實體
（1）半加器
--halfadder
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity halfadder is
port(a, b : in std_logic;
s, c : out std_logic
--s -> sum, c -> carry
);
end halfadder;
architecture f_halfadder of halfadder is
begin
s <= a xor b;
c <= a and b;
end f_halfadder;
（2）一位全加器
--fulladder
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity fulladder is
port(a, b, c0 : in std_logic;
s, c1 : out std_logic
);
end fulladder;
architecture f_fulladder of fulladder is
begin
s <= a xor b xor c0;
c1 <= (a and b) or (c0 and (a xor b));
end f_fulladder;
（3）四位加法器
--add4
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity add4 is
port(a, b : in std_logic_vector(3 downto 0);
s : out std_logic_vector(3 downto 0);
c0 : in std_logic;
c1 : out std_logic
);
end add4;
architecture f_add4 of add4 is
begin
--模擬手算加法
process(a, b, c0)
variable t : std_logic;
begin
t := c0;
for x in 0 to 3 loop
s(x) <= a(x) xor b(x) xor t;
t := (a(x) and b(x)) or (t and (a(x) xor b(x)));
end loop;
c1 <= t;
end process;
end f_add4;
（4）四位不帶符號乘法器
直接使用 ”+“ 號要結果的存盤要多加一位，
---mul4
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity mul4 is
port(n0, n1 : in std_logic_vector(3 downto 0);
a0 : out std_logic_vector(7 downto 0)
);
end mul4;
architecture f_mul4 of mul4 is
signal t0, t1, t2, t3 : std_logic_vector(3 downto 0);
begin
process(n0, n1, t0, t1, t2, t3)
begin
--模擬手算乘法
if n1(0) = '1' then
t0 <= n0;
else
t0 <= "0000";
end if;
if n1(1) = '1' then
t1 <= n0;
else
t1 <= "0000";
end if;
if n1(2) = '1' then
t2 <= n0;
else
t2 <= "0000";
end if;
if n1(3) = '1' then
t3 <= n0;
else
t3 <= "0000";
end if;
a0 <= ("0000" & t0) + ("000" & t1 & '0') + ("00" & t2 & "00") + ('0' & t3 & "000");
end process;
end f_mul4;
（5）五位帶符號數的補碼陣列乘法器

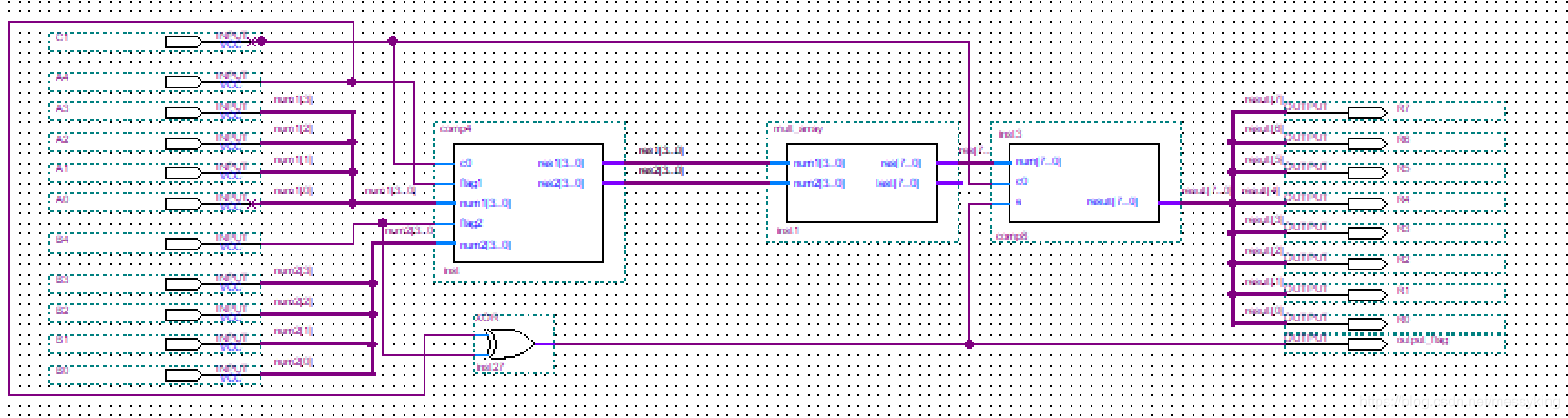

最后的原理圖，
comp4（四位求補器）
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity comp4 is
port (c0 : in std_logic;
flag1: in std_logic;
num1 : in std_logic_vector (3 downto 0);
flag2: in std_logic;
num2 : in std_logic_vector (3 downto 0);
res1 : out std_logic_vector(3 downto 0);
res2 : out std_logic_vector(3 downto 0));
end comp4;
architecture f_comp4 of comp4 is
begin
process(num1,flag1,num2,flag2,c0)
Variable tmp_ci:std_logic;
begin
res1<="0000";
res2<="0000";
tmp_ci:='0';
for i in 0 to 3 loop
res1(i)<=(num1(i) xor (tmp_ci and flag1));
tmp_ci:=num1(i) or tmp_ci;
end loop;
tmp_ci:='0';
for i in 0 to 3 loop
res2(i)<=(num2(i) xor (tmp_ci and flag2));
tmp_ci:=num2(i) or tmp_ci;
end loop;
end process;
end f_comp4;
mult_array（四位乘法陣列）
--這里實作的是沒有符號的乘法陣列
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity mult_array is
port(num1, num2: in std_logic_vector(3 downto 0); -- num1是被乘數，舗um2是成乘數
res : out std_logic_vector(7 downto 0);
test: out std_logic_vector(7 downto 0));
end mult_array;
architecture f_mult_array of mult_array is
TYPE mult_array is Array(3 downto 0) of std_logic_vector(6 downto 0);
Signal m: mult_array;
begin
process(m,num1,num2)
Variable tmp_num2:std_logic_vector(3 downto 0);
begin
for i in 0 to 3 loop
m(i)<="0000000";
if num2(i)='1' then
m(i)(3+i downto i)<=num1(3 downto 0);
end if;
end loop;
--test(7 downto 4 ) <= num2(3 downto 0);
res<=('0' & m(0)) + ('0' & m(1)) + ('0' & m(2)) + ('0' & m(3));
end process;
end f_mult_array;
comp8（八位求補器）
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity comp8 is
port (e, c0 : in std_logic;
num : in std_logic_vector (7 downto 0);
result : out std_logic_vector(7 downto 0));
end comp8;
architecture f_comp8 of comp8 is
begin
process(num,e,c0)
Variable tmp_ci:std_logic;
begin
tmp_ci:='0';
for i in 0 to 7 loop
result(i)<=(num(i) xor (tmp_ci and e));
tmp_ci:=num(i) or tmp_ci;
end loop;
end process;
end f_comp8;
3、Debug日志
1、同一個專案檔案有兩個vhd檔案時，如果要對不同的vhd檔案進行仿真的話需要對先把要仿真的檔案置于top entity，然后把這個檔案編譯一遍，這樣才能在node finder里邊找到對應的引腳，

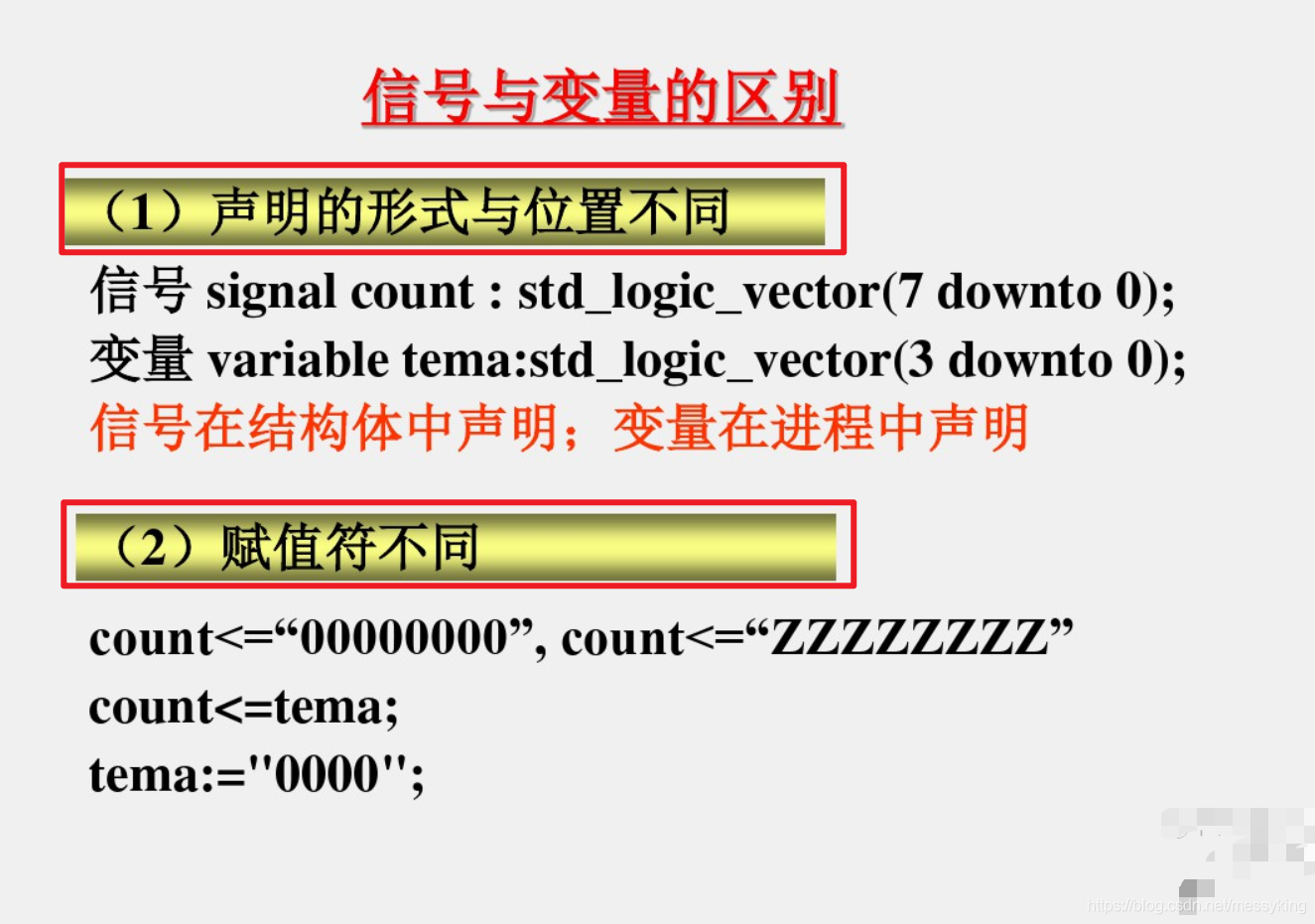

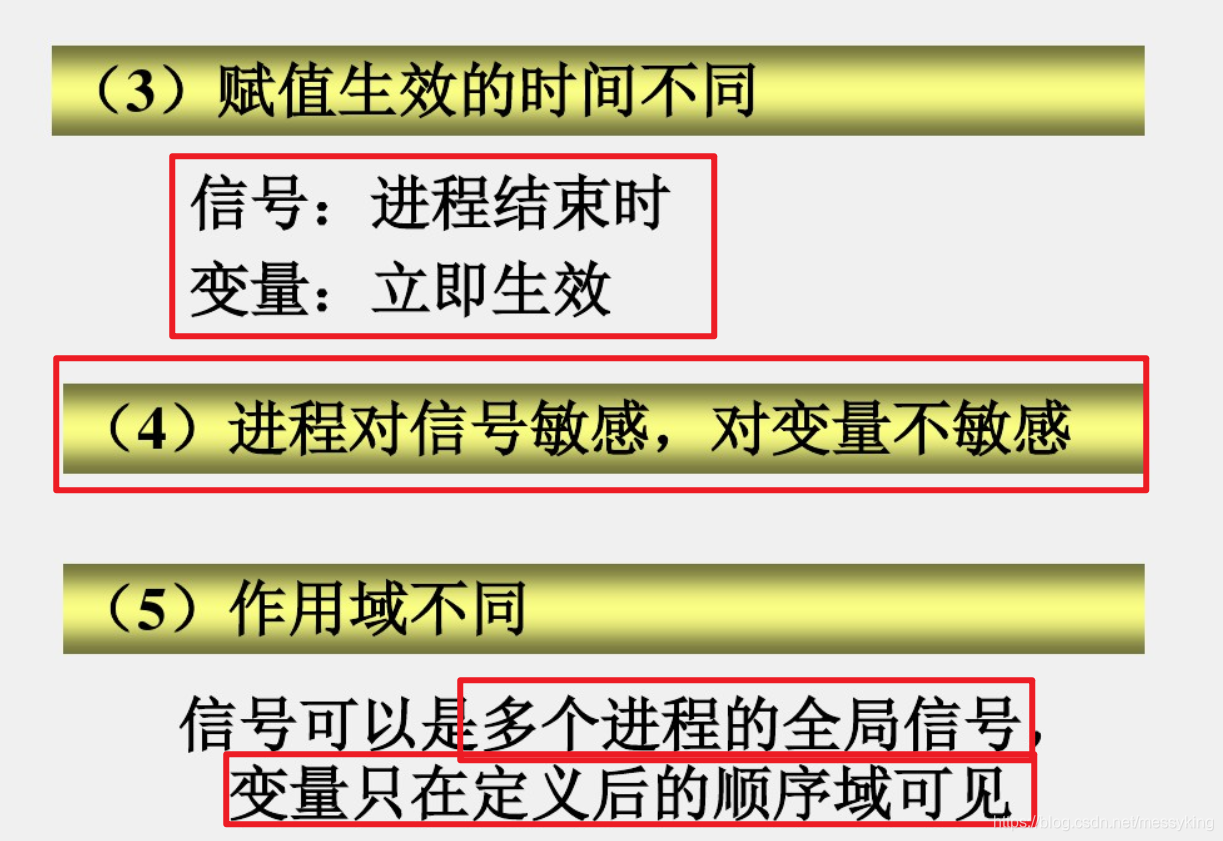

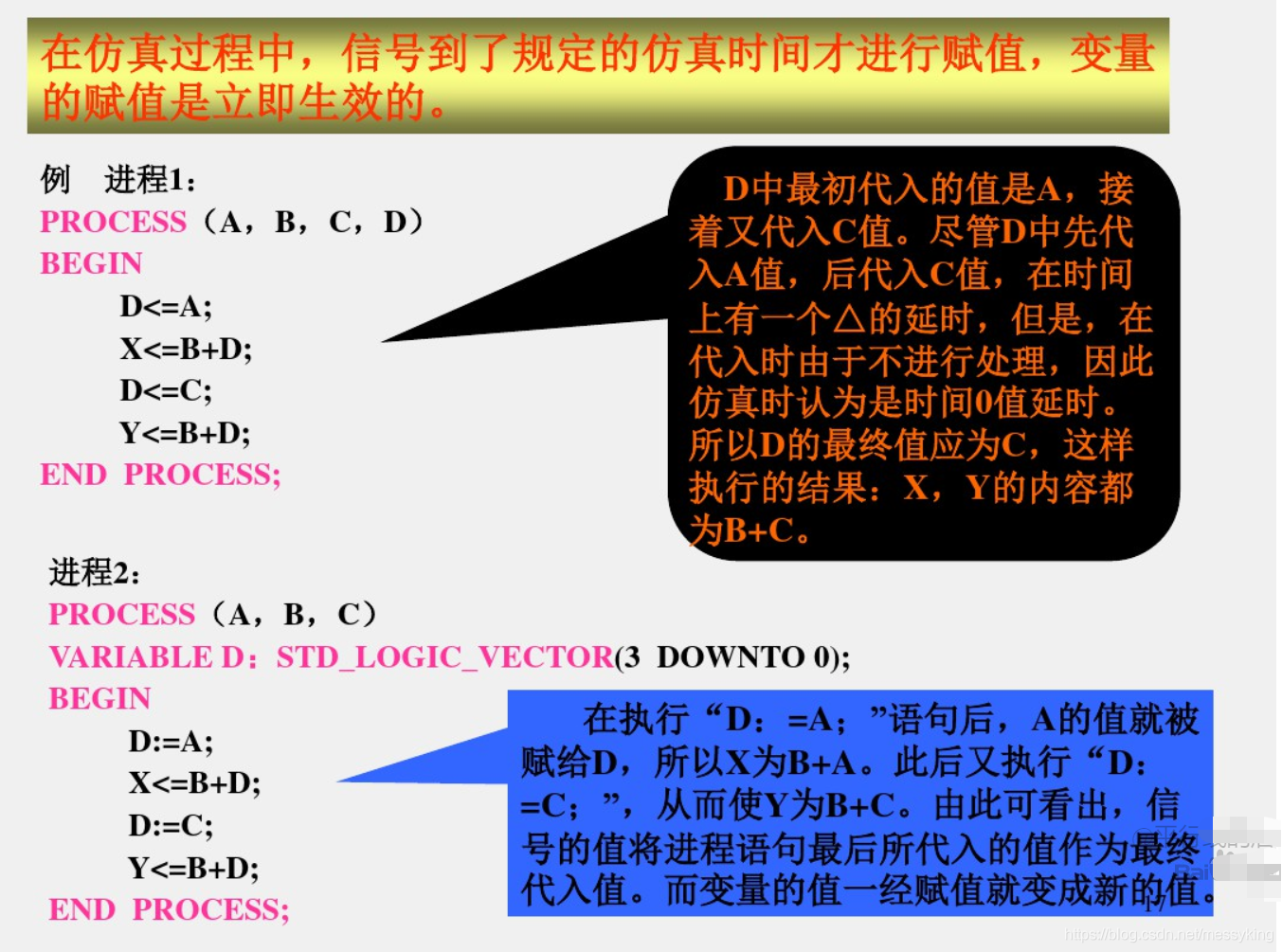

2、信號的賦值操作只有在行程結束后才會進行，所以如果信號在行程內被多次賦值的話，只有最后一次賦值操作才會起作用，所以在行程內寫演算法一般都是用variable，signal和variable的區別具體可以看這篇blog => VHDL中信號與變數的區別及賦值的討論
3、當自己制作的組件的某一個介面是一個陣列，這時候要用總線連接，具體的連法可以看這篇blogquartus總線怎樣連接
4、在用vhdl寫組件的的時候，在定義process的時候，一定要把用到的input的埠寫進porcess定義時的括號里邊，否則可能導致的后果就是你把你寫好的這個組件生成出來之后，結果永遠對不上！
錯誤請指出，不定時更新，ths！
