專案：停車場車位識別

GITHUB地址

GITHUB

解決程序如下

形態學操作

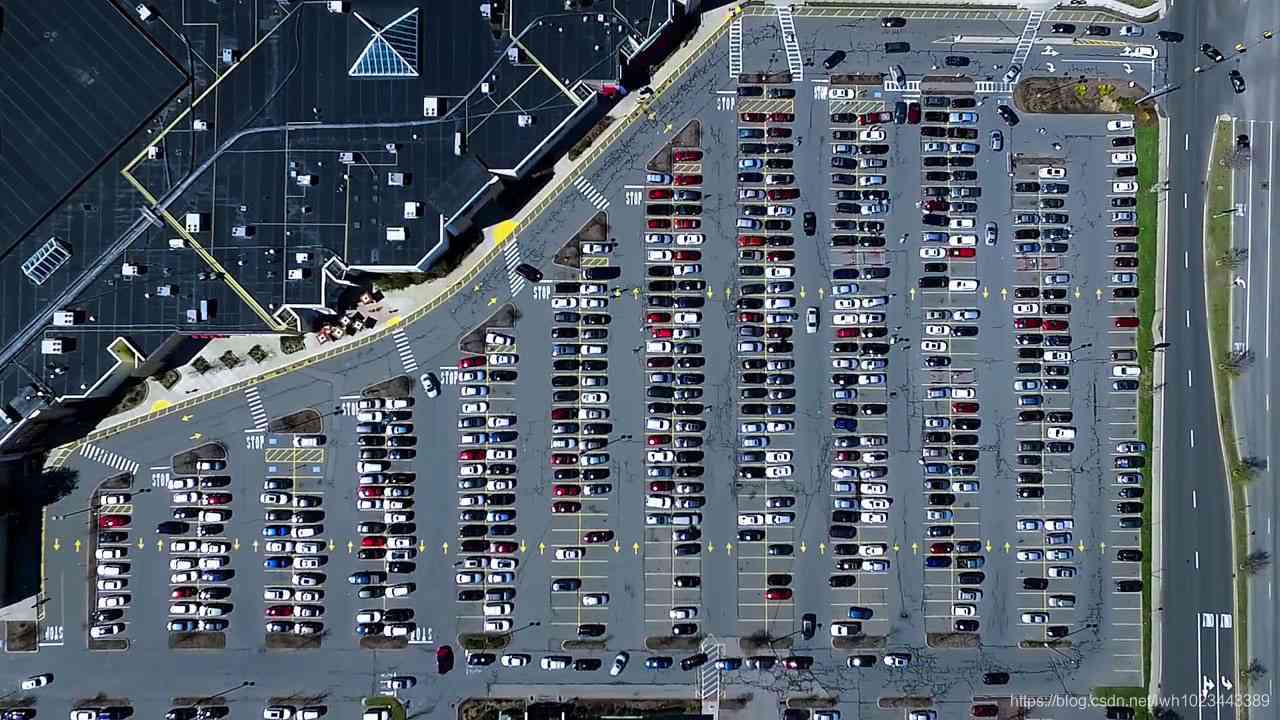

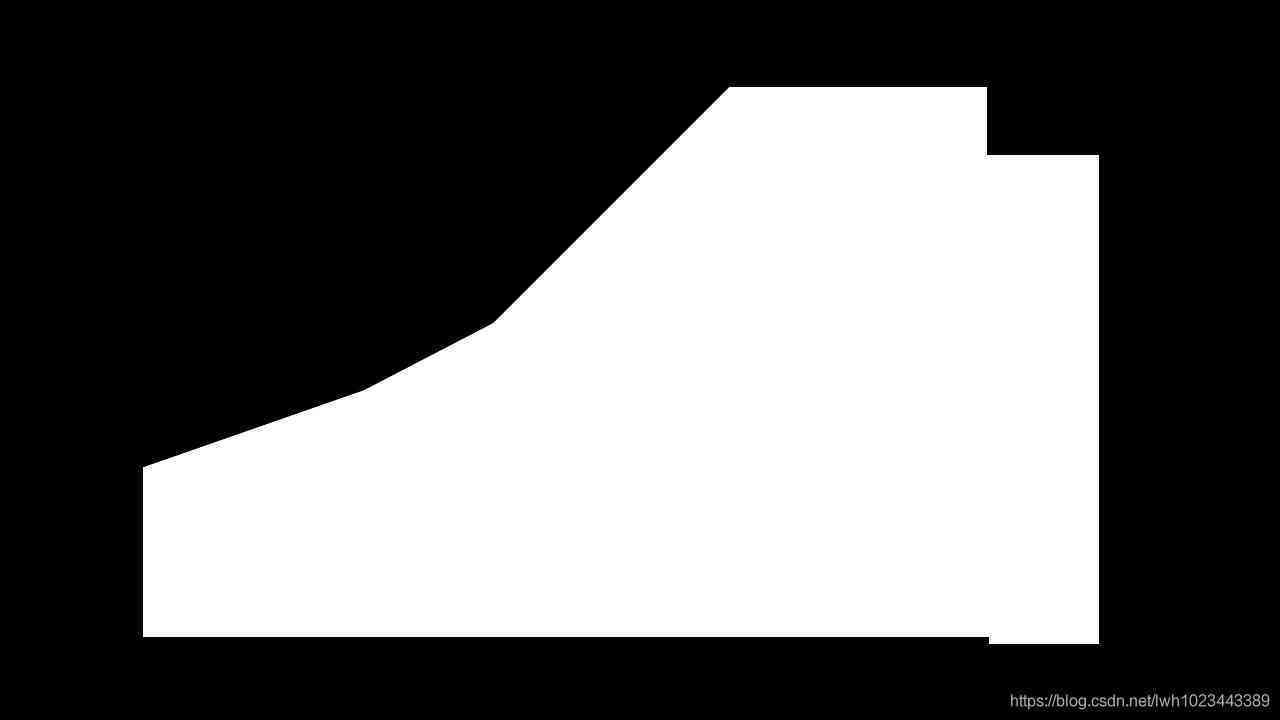

對原始影像預處理操作，然后第一步給某一幀影像套上mask遮罩，原始影像和遮罩如下圖所示：

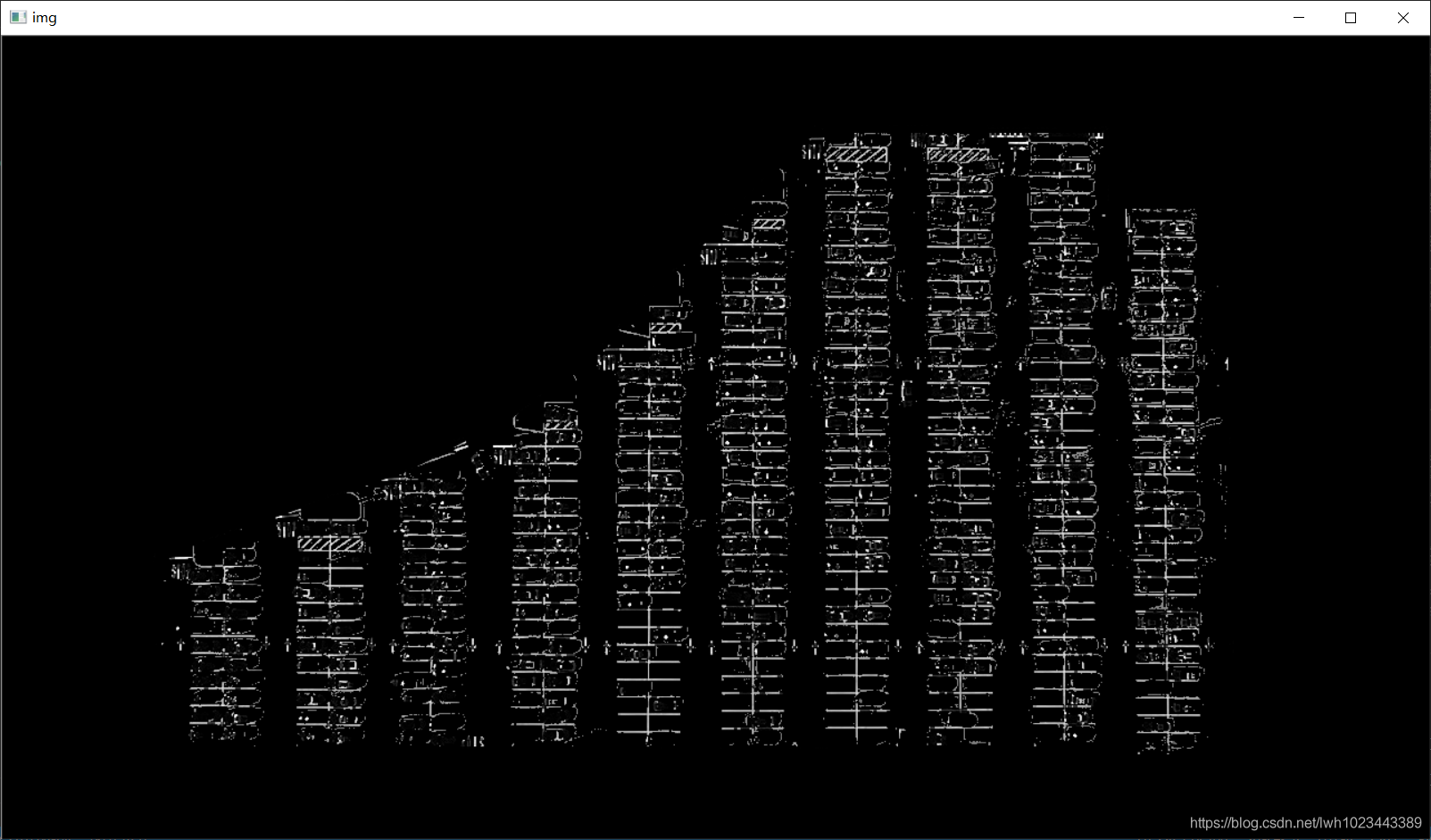

然后對圖片二值化等基本操作，得到的結果進行禮帽操作（TOPHAT），目的是去除干擾的白色車輛，效果如下圖所示：

垂直直線檢測

對影像進行霍夫變換，選擇較大的閾值，將影像中的垂直直線檢測出來，并使用abs(y2 - y1) >= 20 and abs(x2 - x1) <= 10的方法進行粗略的結果篩選，具體代碼如下：

lines = cv2.HoughLinesP(img, rho = 1, theta=np.pi, threshold=5, minLineLength=100, maxLineGap=40)

img1 = np.zeros(org.shape, np.uint8)

cleaned = []
for line in lines:
    for x1, y1, x2, y2 in line:
        if abs(y2 - y1) >= 20 and abs(x2 - x1) <= 10:
            cleaned.append((x1, y1, x2, y2))
            cv2.line(img1, (x1, y1), (x2, y2), [255, 255, 255], 2)
img1 = cv2.cvtColor(img1, cv2.COLOR_BGR2GRAY)
imshow(img1)

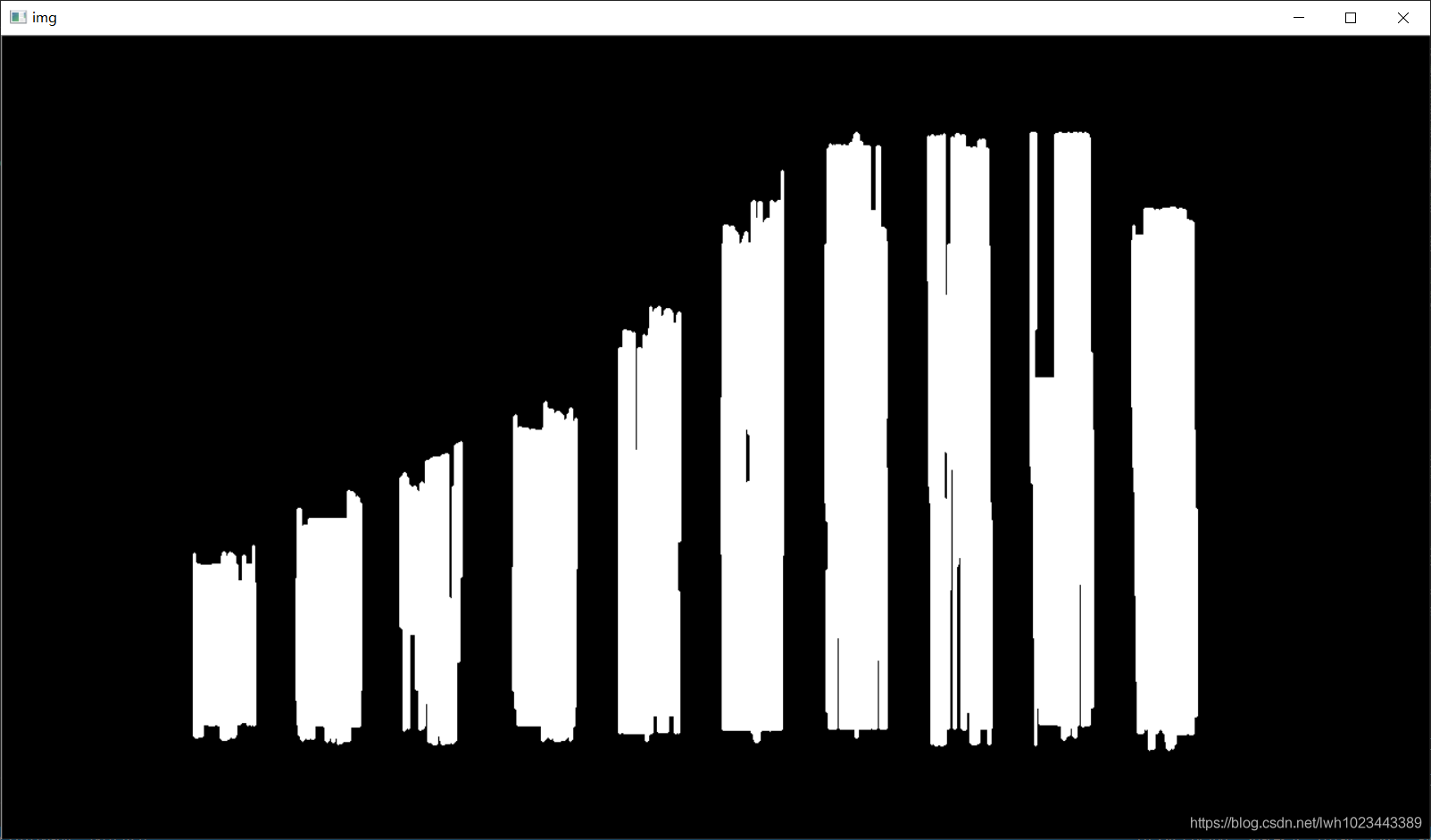

處理結果如下：

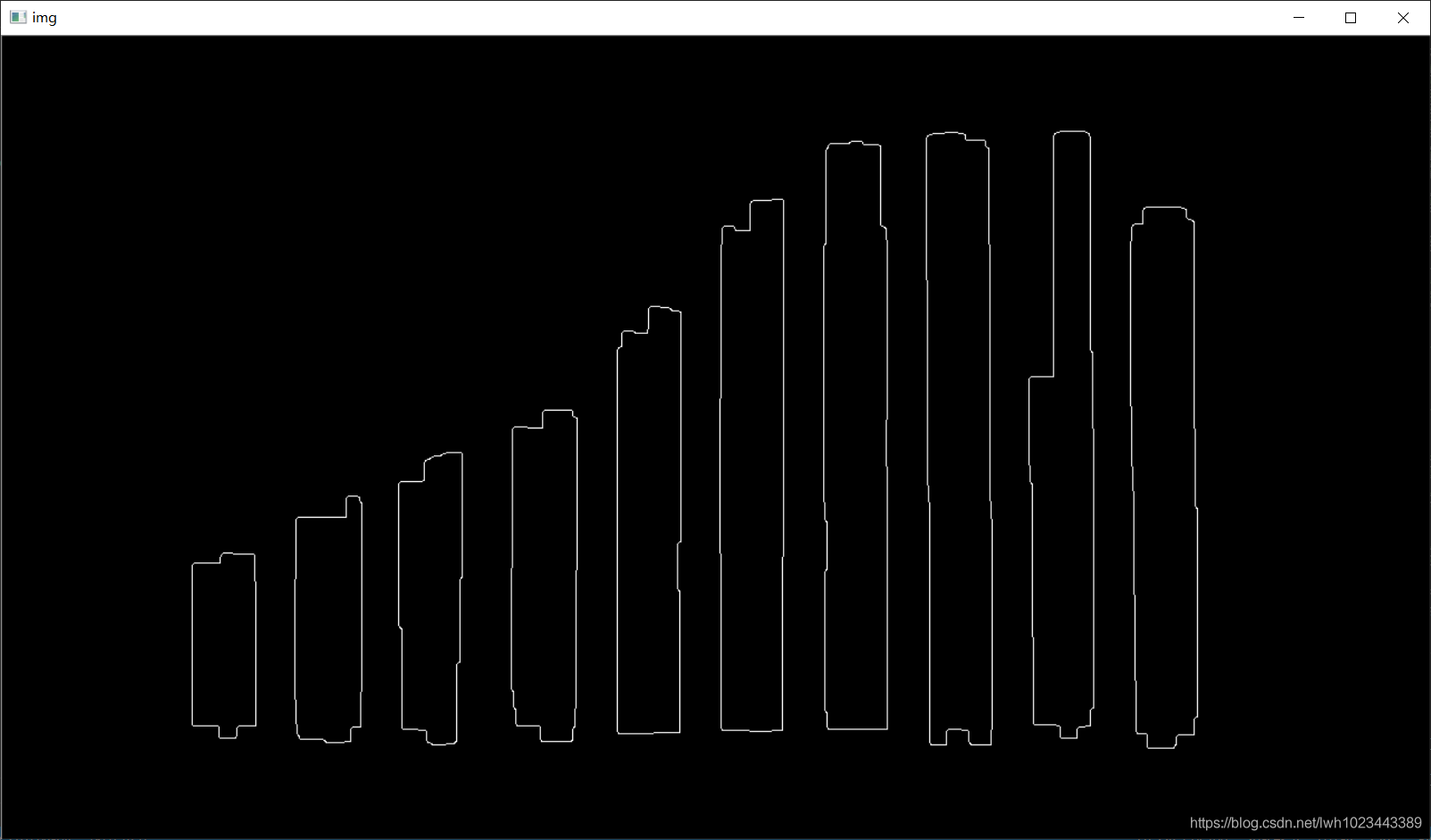

之后對影像進行閉運算 + 開運算，去除未填補滿的小洞以及毛刺部分，然后使用Canny邊緣檢測，檢測出影像中的輪廓部分，處理結果如下：

之后對邊界進行輪廓檢測，并找到外接矩形，然后即可獲得每一大列（總共10列）的中心位置

水平直線檢測

依然使用霍夫變換進行水平直線檢測，此時選擇較小的閾值，具體的代碼如下：

lines = cv2.HoughLinesP(img, rho = 0.1, theta=np.pi/10, threshold=18, minLineLength=10, maxLineGap=7)

show = org.copy()

cleaned = []
for line in lines:
    for x1, y1, x2, y2 in line:
        if abs(x1 - x2) > 25 and abs(y1 - y2) < 10:
            cleaned.append((x1, y1, x2, y2))
            show = cv2.line(show, (x1, y1), (x2, y2), [0, 255, 0], 1)

for (x, y, h) in center_line:
    (x1, y1, x2, y2) = (x, y - h/2, x, y + h/2)
    x1 = int(x1)
    y1 = int(y1)
    x2 = int(x2)
    y2 = int(y2)
    show = cv2.line(show, (x1, y1), (x2, y2), (0, 0, 255), 1)
imshow(show)

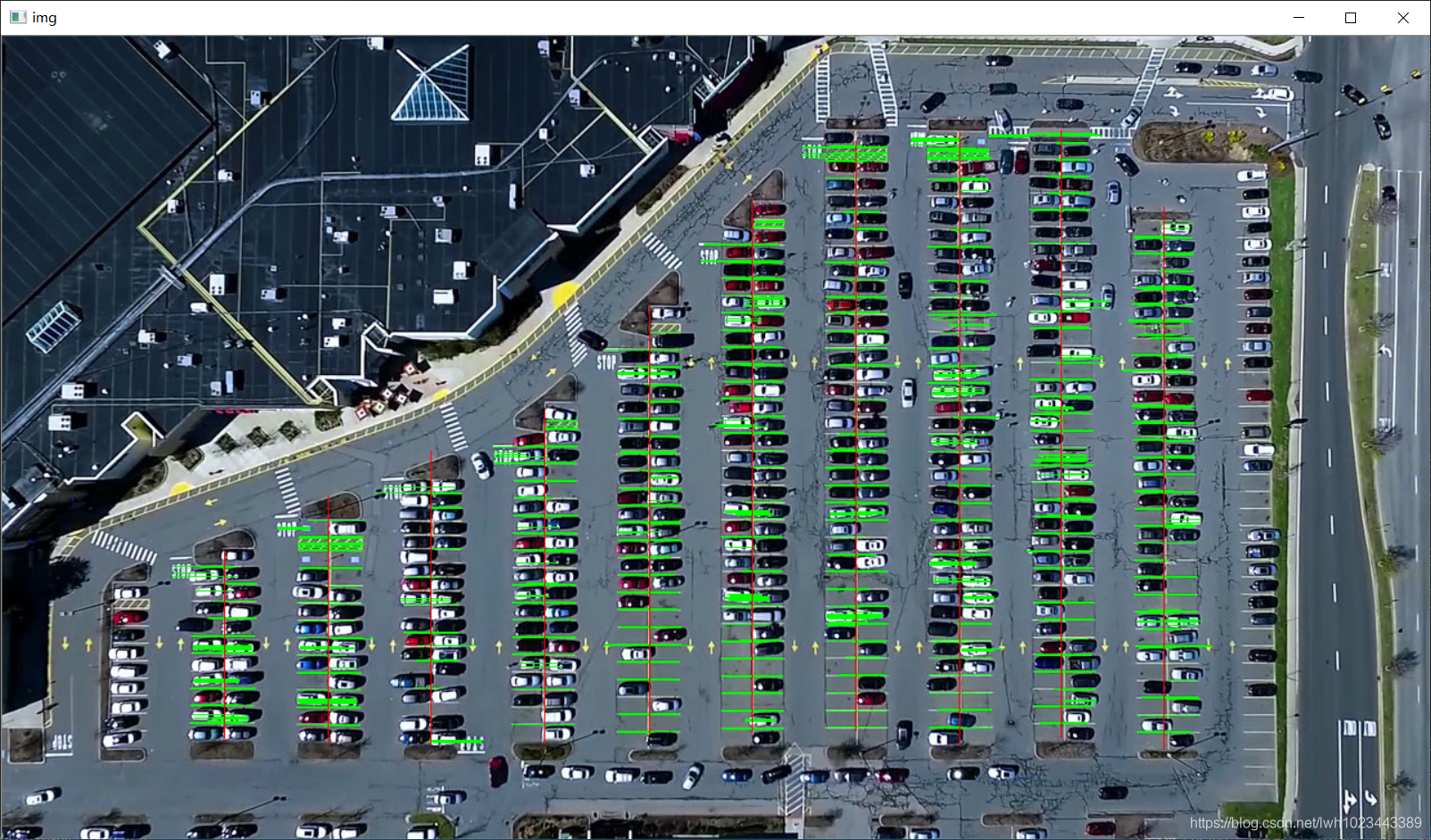

處理結果如下：

之后進行排序和聚類，使得其順序為從上到下，并且分為十大簇，每一簇代表一大列

記憶化搜索擇優

觀察上一步得到的結果，容易看出綠色的線有重合，而且非常的雜亂還有空缺，此時需要使用記憶化搜索進行擇優，具體的代碼比較復雜，如下：

#用于儲存最終結果
ans = [[] for i in range(len(break_dot) - 1)]

#動態規劃陣列
dp = []

#快取變數
buf = []

#用于計算路徑path的變數
father = {}
path = []

#尋找近鄰函式
err = 2.5
def findnei(idx, y, multi):

    y1_upper = y + 15.5*multi + err
    y1_lower = y + 15.5*multi - err
    y2_upper = y - 15.5*multi + err
    y2_lower = y - 15.5*multi - err

    upper = []
    lower = []

    for i in range(len(buf)):
        y = buf[i][1]
        if y > y1_lower and y < y1_upper:
            upper.append(i)
        elif y > y2_lower and y < y2_upper:
            lower.append(i)

    return (upper, lower)

#深度優先搜索
def dfs(idx, i):

    #查表
    if dp[i] >= 0:
        return dp[i]

    #取出臨近點
    y1 = buf[i][1]
    for j in range(5):
        nei = findnei(idx, y1, j+1)[1]
        if len(nei) != 0:
            break

    #如果沒有臨近點
    if len(nei) == 0:
        dp[i] = 1
        father[i] = None
        return dp[i]

    #找到最優臨近點的編號和DP值
    MAX = -1e6
    MAX_IDX = -1

    #狀態轉移
    for j in range(len(nei)):
        if dfs(idx, nei[j]) > MAX:
            MAX = dfs(idx, nei[j]) + 1
            MAX_IDX = nei[j]

    #記錄father
    dp[i] = MAX
    father[i] = MAX_IDX
    return dp[i]

# memdfs
for i in range(10):
    buf = cleaned[break_dot[i]:break_dot[i+1]]

    #初始化
    dp = [-1 for i in range(len(buf))]

    #記憶化搜索
    MAX = -1e6
    for j in range(len(buf)-1, -1, -1):
        if dfs(i, j) > MAX:
            MAX = dfs(i, j)

            #計算path路徑
            x = father[j]
            path = []
            path.append(j)
            while x != None:
                path.append(x)
                x = father[x]

    #計算ans
    path = sorted(path)
    for j in path:
        ans[i].append(buf[j])

#搜索結果可視化
clr = [(255, 0, 0), (0, 255, 0), (0, 0, 255)]
show = np.copy(org)
for i in range(len(break_dot) - 1):
    for (x1, y1, x2, y2) in ans[i]:
        show = cv2.line(show, (x1, y1), (x2, y2), clr[i % 3], 2)
imshow(show)

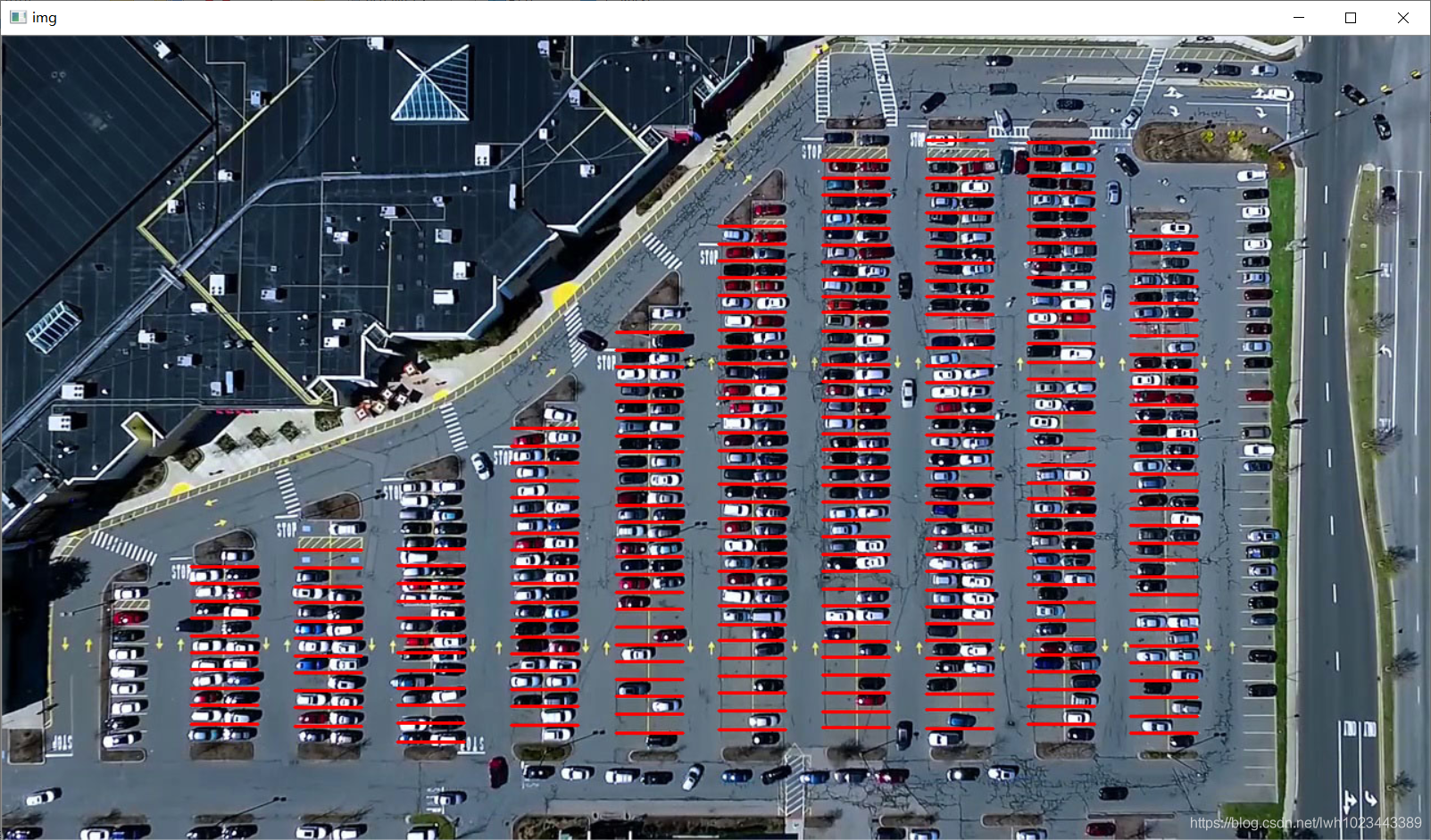

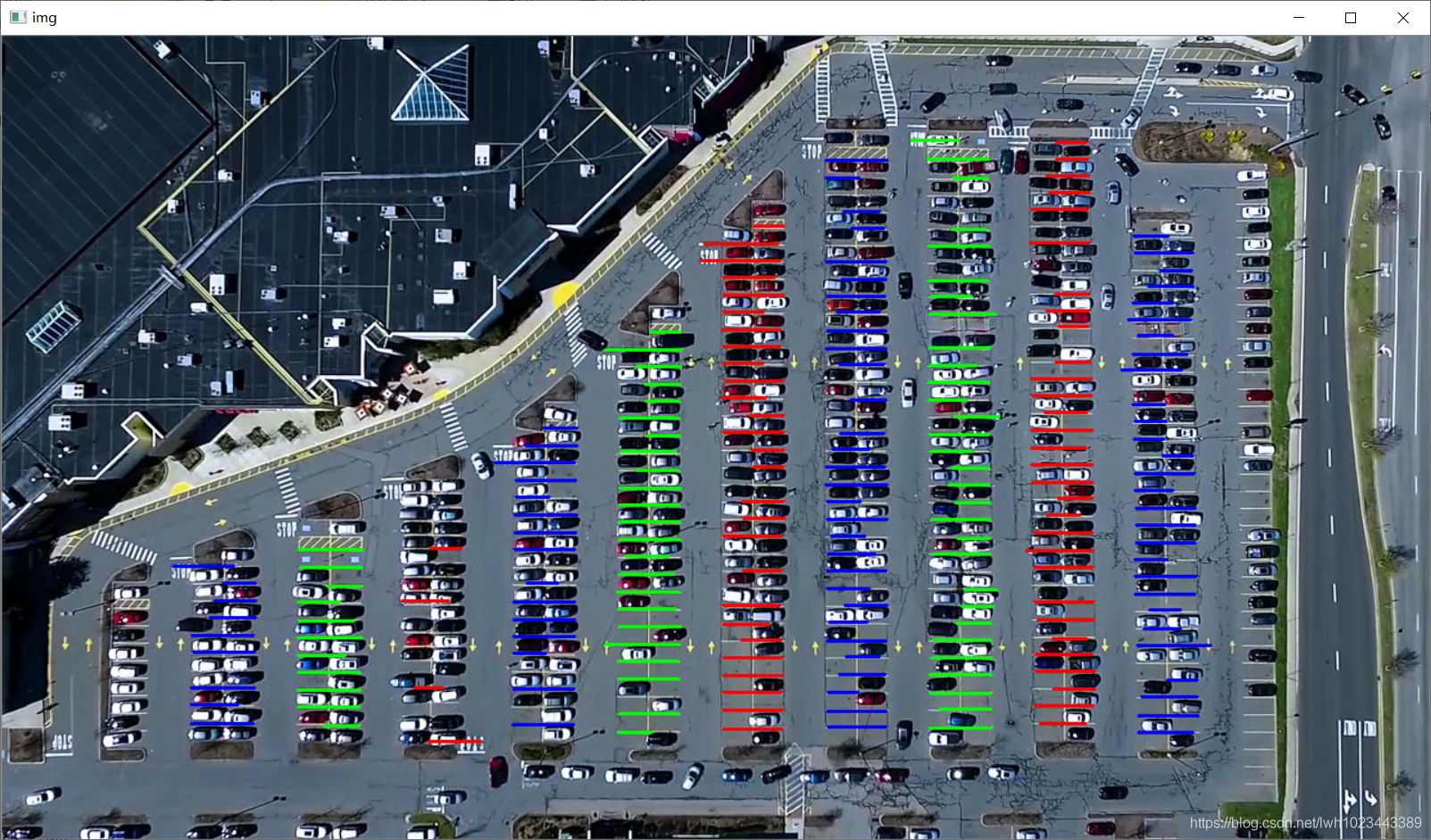

處理的結果如下：

插值和對齊

記憶化搜索出來的結果沒有重疊的部分，而且都是匹配比較優良的組合，但是其沒有左右對齊，比較雜亂，而且中間有空隙，
需要使用插值演算法填補其中的空隙，使用對齊演算法將每一簇的橫線對齊

具體的代碼如下：

#對齊
ex = 30
for i in range(len(ans)):
    (x0, y0, _) = center_line[i]
    for j in range(len(ans[i])):
        (x1, y1, x2, y2) = ans[i][j]
        x1 = x0 - ex
        x2 = x0 + ex
        ans[i][j] = (x1, y1, x2, y2)

#對齊結果顯示
show = np.copy(org)
for i in range(len(break_dot) - 1):
    for (x1, y1, x2, y2) in ans[i]:
        show = cv2.line(show, (x1, y1), (x2, y2), (0, 0, 255), 2)
imshow(show)

#插值
err = 2.5
def gap(y1, y2):
    delta = abs(y1 - y2)
    mul = (delta + err) / 15.5
    return int(mul)

for i in range(len(ans)):

    buf = []

    for j in range(len(ans[i]) - 1):
        (x1, y1, x2, y2) = ans[i][j]
        (_, y, _, _) = ans[i][j+1]

        cnt = gap(y, y1)
        for k in range(cnt):
            newy = int(y1 + 15.5 * k)
            buf.append((x1, newy, x2, newy))
    buf.append(ans[i][len(ans[i]) - 1])

    ans[i] = buf

#繪制
show = np.copy(org)
for i in range(len(break_dot) - 1):
    for (x1, y1, x2, y2) in ans[i]:
        show = cv2.line(show, (x1, y1), (x2, y2), (0, 0, 255), 2)
imshow(show)

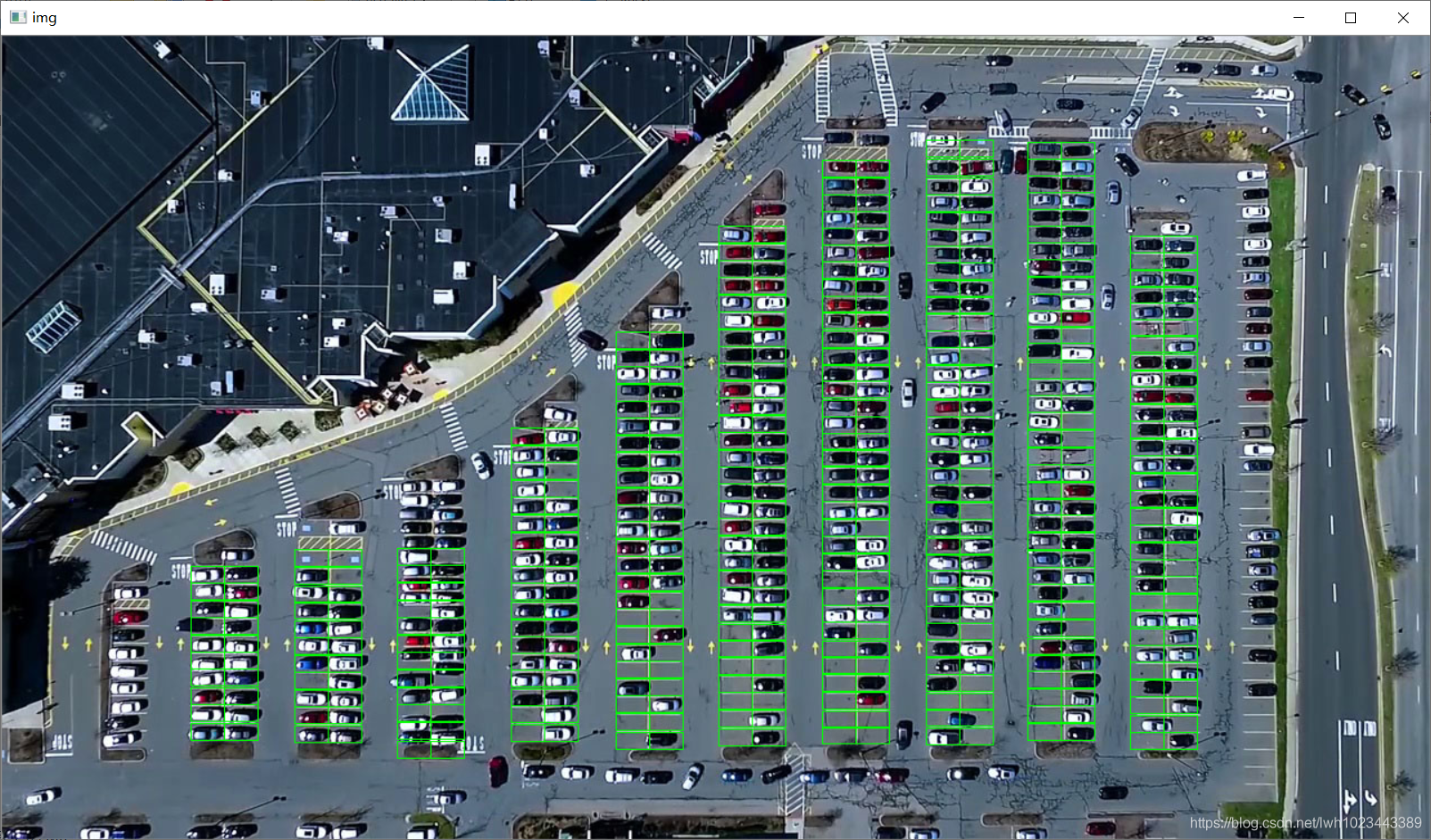

處理結果如下：

最后進行影像的切分，切分結果如下：
