前言

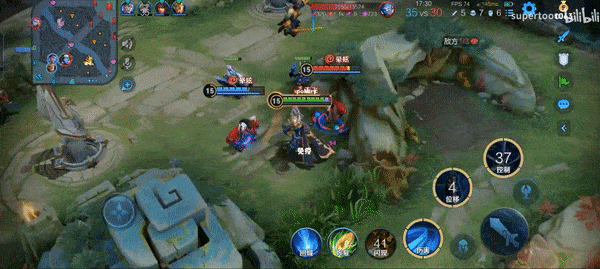

正在帶妹子上分的我，團戰又卡了，我該怎么向妹子解釋？在線等，
“卡”的意思
不管是端游還是手游，我們都會時不時遇到“卡”的時候，一般這個卡有兩種含義：
-
掉幀
-
畫面撕裂
那么問題來了，這些情況到底是什么原因導致的？又該怎么解決？
掉幀
首先，要知道幀是什么，幀率又是什么，
幀，就是影像影片中最小單位的單幅影像畫面，相當于電影膠片上的每一格鏡頭， 一幀就是一幅靜止的畫面，連續的幀就形成影片，如電視圖象等，
幀率（每秒幀數），簡單地說，就是在1秒鐘時間里傳輸的圖片的幀數，也可以理解為圖形處理器每秒鐘能夠重繪幾次，通常用fps（Frames Per Second）表示
這下大家應該知道了，幀就是一個靜止畫面，很多個幀一起就組成了視頻、電影、游戲畫面，
而幀率就是我們游戲常見到的fps，指一秒鐘繪制出現的幀數，單位為“赫茲”（Hz），
這里簡單科普下，一般要求連貫性的話，幀數至少要高于每秒約10至12幀的時候，人眼才會認為是連貫的，此現象叫做“視覺暫留現象”，是由人眼的生物構造決定的，通過這個現象，早期的無聲電影通過手搖驅動，將畫面快速播放，就能讓人感覺在播放完整連續的視頻，
按照我們的認知，這個幀率一般是越大越連貫，就越不卡，但同時，帶來的消耗也就越多，比如電影需要更多的膠卷，電腦需要更好的硬體支持，所以電影一般通用的幀率為24Hz，而電腦、手機一般幀率為60Hz，這樣就能保證正常條件下能讓人舒服得觀看和使用，
那掉幀的意思就很明顯了，本來游戲的fps為60，突然降到了20，也就是一秒只有20幀了，那能不卡嗎？
那么，掉幀原因到底是啥呢？
其實原因大家都知道，不信你繼續看...
硬體原因
“我這個手機玩游戲卡死了”
“你那啥破手機啊，趕快換一個～”
這個對話應該時常發生，所以大家也都清楚，硬體的好壞一定程度上決定了玩游戲“卡不卡”，配置高的硬體玩游戲就能保證游戲的流暢，
軟體原因
“你這啥App啊，做的啥游戲啊，這么卡，我這手機配置這么高，就玩你這個卡”
“額，可能是游戲優化沒做好，”
第二個原因，就是因為游戲/軟體自身的優化就沒做好，圖片弄的很大，布局嵌套太深，那么幀 的計算和渲染就更耗時間，就會有可能導致掉幀，
網路原因
“不行了，太卡了，我這ping都快1000了，怎么玩啊”
“快換流量啊，團戰要輸了，少個人怎么打”
對了，第三個原因就是網路原因，這也是最常發生的原因了，網路的波動會影響 畫面 的傳輸，所以就會掉幀，
螢屏重繪機制
上述三個原因，其實都涉及到螢屏重繪的基本機制，
在典型的顯示系統中，不管是手機還是電腦，一般都涉及到三個部分：
CPU，中央處理器，用于計算資料，資訊處理，GPU，圖形處理器，用于處理影像圖形，也就是俗稱的顯卡，display，顯示螢屏，用于展示畫面，也就是我們的手機螢屏、電腦顯示幕，
整個顯示程序就是：
CPU計算螢屏需要的資料，然后交給GPU，GPU對影像進行處理繪制，然后存到快取區，display再從這個快取區讀取資料，顯示出來，
每一幀都是重復這個作業，也就是1秒中需要60次這樣回圈操作，每次操作需要的時間就約等于16.6ms，也就是我們常說的Android系統中，會每隔16.6ms重繪一次螢屏，

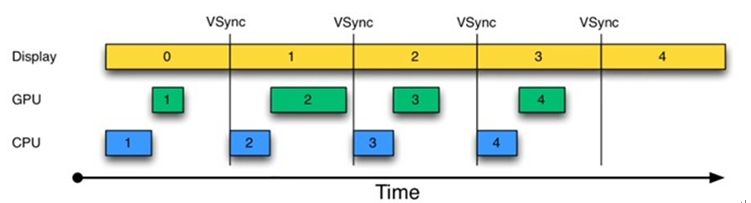

關于螢屏重繪機制，有一張很經典的圖片：
可以看到，16.6ms一到，系統就發送了VSync信號，然后螢屏會從快取區獲取了新的一幀影像并顯示出來，與此同時，CPU也開始了下一幀資料的計算，然后計算好交給GPU，最后放到快取區，等待下一次VSync信號，
VSync信號是啥呢？我們暫且按下不表，待會再說，可以先理解它為一種同步重繪信號，同步CPU和螢屏，當信號來的時候，螢屏開始切換畫面，CPU開始下一幀計算，

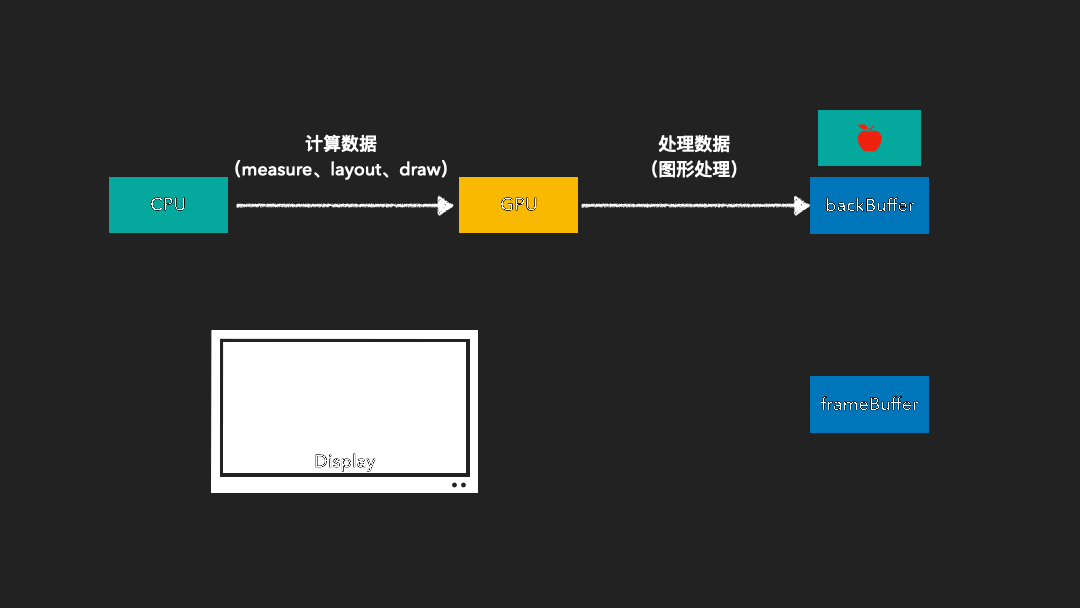

為了方便理解，我做了個小影片：
通過上面的解釋，我們知道了一幀顯示的時間是16.6ms，在這個時間內，CPU和GPU必須把資料處理好并放到快取區（buffer）中，
如果在某次的16.6ms中，CPU和GPU沒有繪制好下一幀資料，那么display就無法更新下一幀資料了，這就是掉幀，
所以才有了以上三個原因會導致掉幀，再來回顧下：
1、硬體原因，硬體比較差也就是CPU和GPU計算不給力，導致一幀的資料沒準備好，所以掉幀，2、軟體原因，在硬體夠用的情況下，App或者游戲的一幀資料計算繁雜，嵌套太多或者圖太大，也會導致下一幀資料不能在16.6ms中被準備好，導致掉幀，3、網路原因，在硬體軟體都正常情況下，由于網路波動，CPU的計算資料都沒有從網路上獲取到，那么肯定會導致CPU資料的準備延遲，最終導致掉幀，
那么掉幀之后，螢屏重繪機制會怎么處理后續的幀呢？
- 如果是
游戲的話，因為即時性比較重要，所以丟失的幀就不會再去管了，而是直接準備當前時間應該顯示的內容，最終顯示到螢屏，所以這種情況掉的幀就真的掉了， - 如果是
應用的話，可能對資料的完整性比較重要，所以如果第2幀掉了，那么螢屏就繼續顯示第1幀，而CPU和GPU繼續準備第2幀的資料，如果能在下一個16.6ms內完成第2幀資料，那么螢屏就會接著顯示第二幀了，比如有時候手機卡的時候，我們去操作App，操作會延遲，就是掉幀了，這種情況幀并不是真的掉了，而是延遲了，

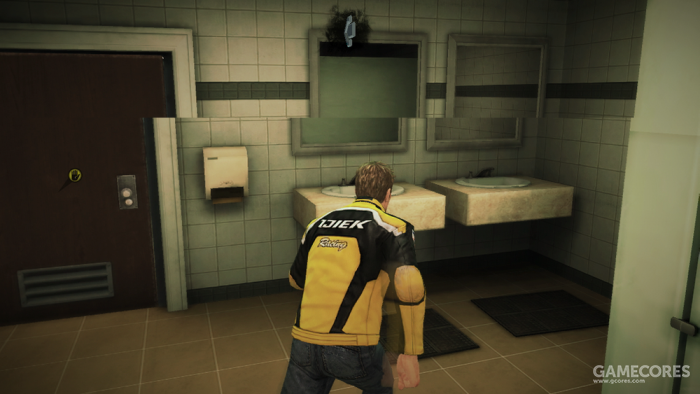

畫面撕裂
接下來就看看畫面撕裂，為什么一幀中會出現兩幀的畫面呢？
首先理解一個概念：「逐行掃描」
「逐行掃描」就是說，顯示幕顯示畫面并不是“蹭”一下就打出一張畫面來，而是從上到下一行一行顯示出來的，只不過是顯示得比較快所以肉眼看不出來而已，
之前說了螢屏的資料是從快取區Buffer中取的，如果在螢屏取資料并逐行掃描顯示畫面的程序中，Buffer中的資料變了，那么就有可能導致畫面撕裂，
最明顯的例子就是：顯卡的fps是180，而顯示幕的fps是60，也就是顯卡一秒鐘能產生180張畫面，而顯示幕一秒鐘只能讀取60張畫面，
那么顯示幕從Buffer中讀取資料逐行掃描的程序中，本來需要1/60 秒顯示完一張畫面，但是在1/180的時間點，顯卡就把下一張畫面的資料存到Buffer了，結果顯示幕的下半截就顯示的是第二張畫面的內容了，也就造成了畫面撕裂，
再來個影片解釋下：
所以為了防止這種狀況，一般顯示系統會加入一個雙快取+垂直同步的概念：
- 首先，開啟
垂直同步，就會將GPU的fps限制為和顯示幕的fps一樣，
系統會在顯示幕繪制完一幀之后發送一個垂直同步信號，然后CPU和GPU就準備下一幀的內容，等待顯示幕下一幀繪制完，又會發送一個垂直同步信號，如此反復，就限制了顯卡的fps，按照顯示幕的標準來繪制影像，
這個垂直同步信號就叫做 VSync信號，
玩游戲的朋友應該都知道，很多游戲內設定頁都有 垂直同步 的開啟選項，為的就是將顯卡的fps和顯示幕的fps適配，防止畫面撕裂，
- 其次，通過
雙快取保證一幀資料的連貫性，
1、快取區backBuffer用于CPU/GPU圖形處理
2、快取區frameBuffer用于顯示幕顯示
這樣分工明確之后，螢屏只會讀取framebuffer的內容，是一幀完整的畫面，而CPU/GPU計算的新一幀內容會放到backbuffer中，不會影響到framebuffer的內容，
只有當螢屏繪制完一幀內容之后，才會將CPU/GPU計算好的新一幀內容也就是backbuffer內容和framebuffer進行交換，
這樣就保證了一幀資料的完整連貫，
這里的交換其實就是交換記憶體地址，兩塊快取區A和B，A在第一次充當framebuffer的角色，B充當backbuffer的角色，螢屏完成一幀繪制之后，將AB記憶體地址置換，
當新的一輪VSync信號來的時候，A就充當了backbuffer的角色，而B就變成了framebuffer的角色，
小結：當螢屏掃描完第1幀畫面之后，系統發送VSync信號，這時會發生三件事：
- 1、交換兩個快取區（framebuffer、backbuffer）內容，
- 2、顯示幕開始顯示第2幀內容，也就是交換后的framebuffer內容，
- 3、CPU/GPU開始計算處理第三幀的內容，并在處理好內容后放到backbuffer中，
再來個影片：
Android Project Butter（黃油計劃）
問題都解決了嗎？并沒有，

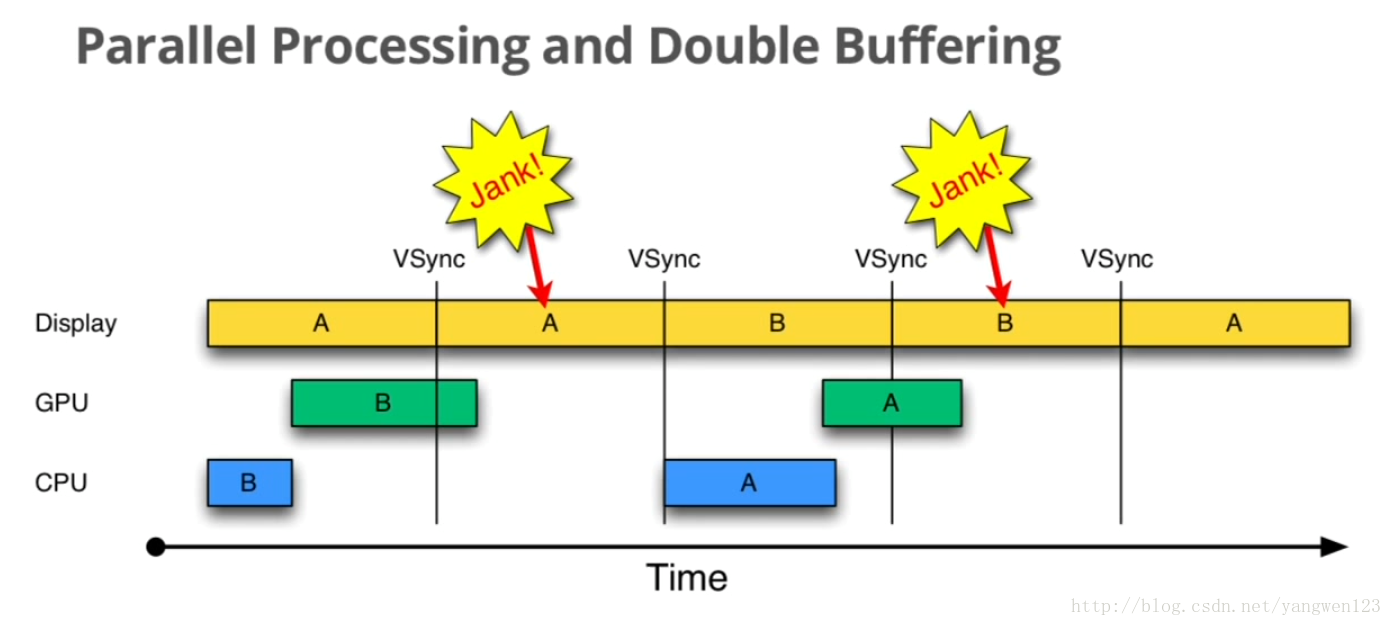

加入VSync信號之后，掉幀問題變得更嚴重了：
可以發現，加入了VSync信號后，雖然統一了CPU處理的時間點，但是掉幀問題可能會被再一次放大，從掉一幀直接變成掉兩幀，因為中間的16.6ms被浪費了，
怎么辦呢？在保留VSync信號的同時有可能最大利用上CPU/GPU嗎？
三快取來了：
1、快取區backBuffer用于CPU/GPU圖形處理
2、快取區TripleBuffer用于CPU/GPU圖形處理
3、快取區frameBuffer用于顯示幕顯示
剛才說的情況導致的原因就是因為在第二個VSync信號來的時候，因為backBuffer被GPU占用，所以CPU無法去開始新一幀的計算，
加入了第三個快取區，那么在第二個VSync信號來的時候，CPU就可以利用TripleBuffer開始新一幀的計算，而無視正在被GPU占用的backBuffer，
你可以理解為 CPU、GPU、Display每個人都有一個快取區，這樣三個就能同時做自己的事而互不影響，最大化利用每個模塊，
三快取和上面說到的Vsync同步信號都是 Android 4.1 發布的一個Project Butter（黃油計劃）中提出的，為的是就是讓Android能讓黃油/奶油般順滑，

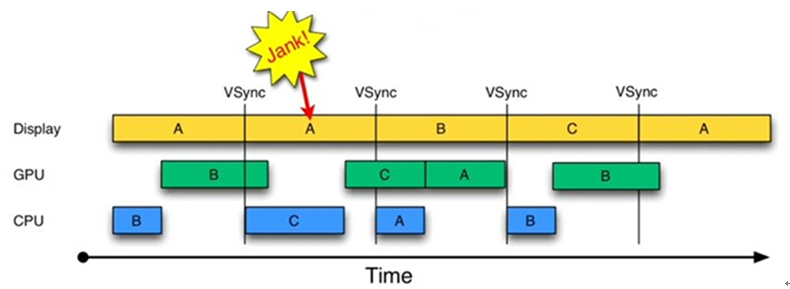

最后貼個三快取機制下的重繪機制圖：
小結
今天了解了Android系統的重繪機制，雖然沒有代碼，但是面試中也是常常被問到的，再次總結下：
1、為了解決畫面撕裂問題，引入了垂直同步信號VSync信號和雙快取，
- 每次VSync信號到達的時候，螢屏進行畫面切換，
CPU/GPU開始準備下一幀內容， CPU/GPU每次準備好資料后，放到一個單獨的快取區backBuffer，當螢屏準備好之后，將backBuffer資料和frameBuffer資料交換，螢屏只讀取frameBuffer快取區的資料，保證了資料的完整連續性，
2、為了解決VSync信號下CPU/GPU無法最大化利用的問題，引入了三快取，
當VSync信號來的時候，即使GPU還沒處理好上一幀資料，backBuffer還不空閑，但是CPU也可以利用第三個快取區正常開始處理下一幀的資料，最大化利用CPU/GPU，保證垂直同步機制的同時不浪費資源，
3、掉幀的根本原因是因為在一幀時間內（一般為16.6ms），CPU/GPU無法把下一幀的資料準備好，
即使參考了三快取和垂直同步，但是掉幀的情況該發生還是會發生，我們作為App軟體開發者，能做的就是盡可能優化布局，減少嵌套，減少CPU/GPU計算畫面資料的時間，讓每一幀時間內正常準備好下一幀影像資料，
至于重繪機制在Android原始碼中到底是怎么實作的呢？這就涉及到Choreographer類的決議，
參考
螢屏重繪機制
為什么【垂直同步】技術往往不被玩家推崇
Android Project Butter分析
FrameBuffer初探
