Android從零開始-LayoutManager詳解

布局概述

為了讓組件（TextView,Button等）在不同的手機螢屏上都能運行良好（不同手機螢屏解析度、尺寸并不完全相同），如果讓程式手動控制每個組件的大小、位置，則將給編程帶來巨大的困難，為了解決這個問題，Android提供了布局管理器，布局管理器可以根據運行平臺來調整組件的大小，咱們程式員要做的只是為容器選擇合適的布局管理器，

每當Acitivity.setContentView(@LayoutRes int layoutResID)方法被呼叫，或者一個View通過LayoutInflater物件inflater出來，那么相關的布局檔案就會被加載并決議出來，XML檔案中每個大寫的XML節點對應著一個View物件，他們被系統實體化，在Acitviity或者Fragment的整個生命周期中，他們都是UI層級的一部分，這會影響到應用程式使用程序中的分配，

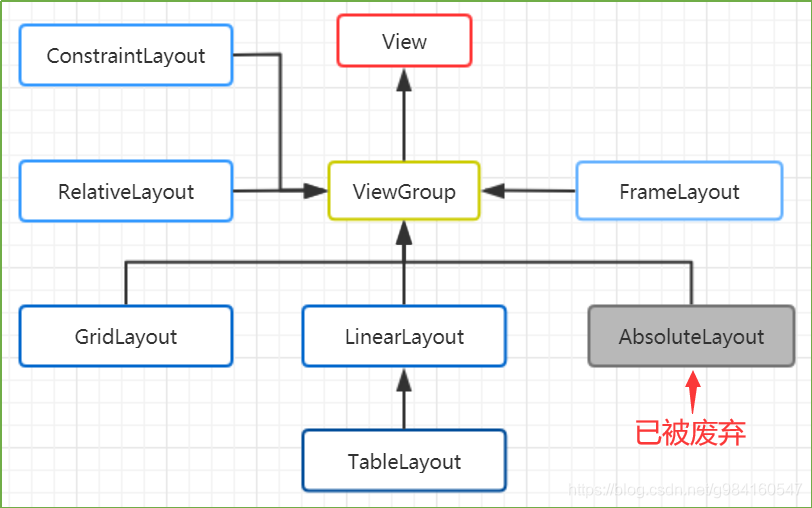

Android的布局管理器本身就是個UI組件，所有的布局管理器都是ViewGroup的子類，而ViewGroup是View的子類，所以布局管理器可以當成普通的UI組件使用，也可以作為容器類使用，可以呼叫多個多載addView()向布局管理器中添加組件，并且布局管理器可以互相嵌套，當然不推薦過多的嵌套（如果要兼容低端機型，最好不要超過5層），

布局層級管理

讓咱們一起了解一下每當系統繪制一個布局時，都會發生一些什么，這一程序由兩個步驟完成:

1、繪制（Measurement）

a、根布局測量自身，

b、根布局要求它內部所有子組件測量自身，

c、所有自布局都需要讓它們內部的子組件完成這樣的操作，直到遍歷完視圖層級中所有的View，

2、擺放（ Positioning）

a、當布局中所有的View都完成了測量，根布局則開始將它們擺放到合適的位置，

b、所有子布局都需要做相同的事情，直到遍歷完視圖層級中所有的View，

當某個View的屬性發生變化（如：TextView內容變化或ImageView影像發生變化），View自身會呼叫View.invalidate()方法（必須從 UI 執行緒呼叫），自底向上傳播該請求，直到根布局（根布局會計算出需要重繪的區域，進而對整個布局層級中需要重繪的部分進行重繪），布局層級越復雜，UI加載的速度就越慢，因此，在撰寫布局的時候，盡可能地扁平化是非常重要的，
AbsoluteLayout已被棄用，咱就不多說它了，FrameLayout和TableLayout有各自的特殊用途，LinearLayout 和RelativeLayout是可以互換的，ConstraintLayout和RelativeLayout類似，也就是說，在撰寫布局時，可以選擇其中一種，咱們可以以不同的方式來撰寫下面這個簡單的布局，

第一種方式是使用LinearLayout，雖然可讀性比較強，但是性能比較差，由于嵌套LinearLayout會加深視圖層級，每次擺放子組件時，相對需要消耗更多的計算，

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">
    <View
        android:id="@+id/view_top_1"
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="@color/color_666666"/>
    <View
        android:id="@+id/view_top_2"
        android:layout_width="200dp"
        android:layout_height="100dp"
        android:background="@color/teal_200"/>
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">
        <View
            android:id="@+id/view_top_3"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:background="@color/color_FF773D"/>
        <View
            android:id="@+id/view_top_4"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:background="@color/purple_500"/>
    </LinearLayout>
</LinearLayout>

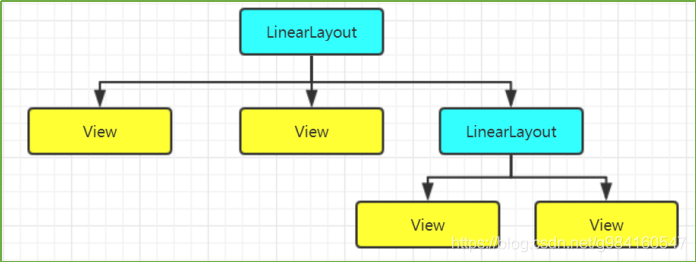

LinearLayout視圖層級如下所示：

第二種方法基于RelativeLayout，在這種情況下，你不需要嵌套其他ViewGroup,因為每個子View可以相當于其他View，或相對與父控制元件進行擺放，

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <View
        android:id="@+id/view_top_1"
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="@color/color_666666"/>
    <View
        android:id="@+id/view_top_2"
        android:layout_width="200dp"
        android:layout_below="@id/view_top_1"
        android:layout_height="100dp"
        android:background="@color/teal_200"/>
    <View
        android:id="@+id/view_top_3"
        android:layout_width="100dp"
        android:layout_below="@id/view_top_2"
        android:layout_height="100dp"
        android:background="@color/color_FF773D"/>
    <View
        android:id="@+id/view_top_4"
        android:layout_width="100dp"
        android:layout_below="@id/view_top_2"
        android:layout_toRightOf="@id/view_top_3"
        android:layout_height="100dp"
        android:background="@color/purple_500"/>
</RelativeLayout>

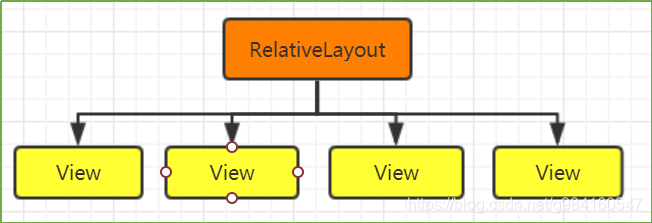

RelativeLayout視圖層級如下所示：

通過兩種方式，可以很容易看出，第一種方式LinearLayout需要3個視圖層級和6個View，第二種方式RelativeLayout僅需要2個視圖層級和5個View，

當然，雖然RelativeLayout效率更高，但不是所有情況都能通過相對布局的方式來完成控制元件擺放，所以通常情況下，這兩種方式需要配合使用，

注意：為了保證應用程式的性能，在創建布局時，需要盡量避免重繪，布局層級應盡可能地扁平化，這樣當View被重繪時，可以減少系統花費的時間，在條件允許的情況下，盡量的使用RelativeLayout和ConstraintLayout,而非LinearLayout，或者用GridLayoutl來替換LinearLayout，

開發者最常使用的是ViewGroup是LinearLayout,只是因為它很容易看懂，撰寫起來簡單，所以它就成了Android開發新手的首選，出于這個原因，Google推出了一個全新的ViewGroup，在適當的時候時候使用它，可以減少冗余，它就是網格布局GridLayout下面文章中也有講到，

布局復用

Android SDK提供了一個非常有用的標簽，在某些情況下，當你希望在其他布局中用一些已存在的布局時，<include/>標簽可通過制定相關參考ID，將一個布局添加到另一個布局，比如自定義一個標題欄，那么可以按照下面的方式，創建一個可重復用的布局檔案，

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content">
    <View
        android:id="@+id/view_top_1"
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="@color/color_666666"/>
</RelativeLayout>

接著，將<include/>標簽放入相應的布局檔案中，替換掉對應的View:

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <include layout="@layout/include_layout"/>
    <View
        android:id="@+id/view_top_2"
        android:layout_width="200dp"
        android:layout_height="100dp"
        android:background="@color/teal_200"/>
    <View
        android:id="@+id/view_top_3"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/color_FF773D"/>
</RelativeLayout>

這么一來，當你希望重用某些View時，就不用復制/粘貼的方式來實作，只需要定義一個layout檔案，然后通過<include/>參考即可，但是這樣做，可能會引入一個冗余的ViewGroup（重用的布局檔案的根視圖），為此，Android SDK提供了另一個標簽，用來幫我們減少布局冗余，讓層級變得更加扁平化，我們只需要將可重用的根視圖，替換為<merge/>標簽即可，如下所示：

<?xml version="1.0" encoding="utf-8"?>
<merge xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content">
    <View
        android:id="@+id/view_top_1"
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="@color/color_666666"/>
</merge>

如此一來，就沒有了冗余的視圖控制元件，因為系統會忽略<merge/>標簽，并將<merge/>標簽中的視圖直接放置在相應的布局檔案中，替換<include/>標簽，

使用此標簽時，需要記住它的兩個主要限制，

a、它只能作為布局檔案的跟來使用，

b、每次呼叫LayoutInflater.inflate()時，必須為<merge/>布局檔案提供一個View,作為它的父容器：

LayoutInflater.from(this).inflate(R.layout.merge_layout,parent,true);

一、線性布局（LinearLayout常用）

LinearLayout是一個視圖組，呈線性橫向或縱向，依次繪制每個被添加進來的子組件，

LinearLayout的所有子組件依次堆疊，因此無論子視圖有多寬，垂直串列每行均只有一個子組件，水平串列將只有一行高（最高子組件的高度加上內邊距），LinearLayout會考慮子組件之間的邊距以及每個子組件的對齊方式（右對齊、居中對齊或左對齊），

布局權重

LinearLayout還支持使用android:layout_weight屬性為各個子組件分配權重，此屬性會根據視圖應在螢屏上占據的空間大小，向視圖分配“重要性”值，如果擁有更大的權重值，視圖便可展開，填充父視圖中的任何剩余空間，子組件可指定權重值，然后系統會按照子組件所宣告的權重值比例，為其分配視圖組中的任何剩余空間，默認權重為零，

LinearLayout常用XML屬性和相關方法說明

LinearLayout.LayoutParams

LinearLayout包含的所有子元素都受LinearLayout.LayoutParams控制，因此LinearLayout包含的子元素可以額外指定下列屬性，

LinearLayout.LayoutParams常用XML屬性和相關方法說明

Gravity常量（必須使用一個或多個以“|”分隔，如：right|top）

均等分布

如要創建線性布局，讓每個子組件使用大小相同的螢屏空間，請將每個視圖的android:layout_height設定為"0dp"（針對垂直布局），或將每個視圖的android:layout_width設定為"0dp"（針對水平布局），然后，請將每個視圖的android:layout_weight設定為"1"，例如：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">
    <LinearLayout
        android:id="@+id/ll_top"
        android:layout_width="match_parent"
        android:layout_weight="1"
        android:background="@color/color_188FFF"
        android:orientation="horizontal"
        android:layout_height="0dp">
    </LinearLayout>
    <LinearLayout
        android:id="@+id/ll_bottom"
        android:layout_width="match_parent"
        android:layout_weight="1"
        android:orientation="horizontal"
        android:background="@color/color_ff0000"
        android:layout_height="0dp">
    </LinearLayout>
</LinearLayout>

不等分布

你也可創建線性布局，讓子元素使用大小不同的螢屏空間：

a、如果有三個文本欄位，其中兩個宣告權重為 1，另一個未賦予權重，那么沒有權重的第三個文本欄位就不會展開，而僅占據其內容所需的區域，另一方面，另外兩個文本欄位將以同等幅度展開，填充測量三個欄位后仍剩余的空間，

b、如果有三個文本欄位，其中兩個欄位宣告權重為 1，而為第三個欄位賦予權重 2（而非 0），那么現在相當于宣告第三個欄位比另外兩個欄位更為重要，因此，該欄位將獲得總剩余空間的一半，而其他兩個欄位均享余下的空間，

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">
    <LinearLayout
        android:id="@+id/ll_top"
        android:layout_width="match_parent"
        android:layout_weight="1"
        android:background="@color/color_188FFF"
        android:orientation="horizontal"
        android:layout_height="0dp">
        <View
            android:id="@+id/view_top_1"
            android:layout_width="100dp"
            android:layout_height="match_parent"
            android:background="@color/color_ff0000"/>
        <View
            android:id="@+id/view_top_2"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:background="@color/purple_500"/>
        <View
            android:id="@+id/view_top_3"
            android:layout_width="100dp"
            android:layout_height="match_parent"
            android:background="@color/color_FF773D"/>
    </LinearLayout>
    <LinearLayout
        android:id="@+id/ll_bottom"
        android:layout_width="match_parent"
        android:layout_weight="1"
        android:orientation="horizontal"
        android:background="@color/color_ff0000"
        android:layout_height="0dp">
        <View
            android:id="@+id/view_bottom_1"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:background="@color/color_FF773D"/>
        <View
            android:id="@+id/view_bottom_2"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="2"
            android:background="@color/teal_200"/>
        <View
            android:id="@+id/view_bottom_3"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:background="@color/color_ff0000"/>
    </LinearLayout>
</LinearLayout>

二、相對布局（RelativeLayout常用）

RelativeLayout是一個視圖組，每個子組件位置是相對的，可以相對于同一層級下其他控制元件，也可以相對于父控制元件，

RelativeLayout是用于設計用戶界面的非常強大的實用程式，因為它可以消除嵌套視圖組并保持布局層次結構平坦，從而提高性能，如果你發現自己使用了多個嵌套LinearLayout組，則可以將它們替換為單個RelativeLayout，

定位視圖

RelativeLayout讓子視圖指定它們相對于父視圖或彼此的位置（由 ID 指定），因此，如果A組件的位置是由B組件的位置來決定，Android要求先定義B組件，再定義A組件

RelativeLayout常用XML屬性和相關方法說明

RelativeLayout.LayoutParams

為了控制RelativeLayout布局容器中各子組件的布局分布，RelativeLayout提供了一個內部類：RelativeLayout.LayoutParams，該類提供了大量的XML屬性來控制RelativeLayout布局容器中子組件的布局分布，

RelativeLayout.LayoutParams里設的XML屬性及說明

除此之外，RelativeLayout.LayoutParams還繼承了ViewGroup.MarginLayoutParams，因此RelativeLayout布局容器中每個子組件也可以指定ViewGroup.MarginLayoutParams所支持的各XML屬性，

不設定相對位置（重疊在一起）

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <View
        android:id="@+id/view_top_1"
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="@color/color_666666"/>
    <View
        android:id="@+id/view_top_2"
        android:layout_width="200dp"
        android:layout_height="100dp"
        android:background="@color/teal_200"/>
    <View
        android:id="@+id/view_top_3"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/color_FF773D"/>
</RelativeLayout>

設定相對位置，未出現重疊

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <View
        android:id="@+id/view_top_1"
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="@color/color_666666"/>
    <View
        android:id="@+id/view_top_2"
        android:layout_width="200dp"
        android:layout_below="@id/view_top_1"
        android:layout_height="100dp"
        android:background="@color/teal_200"/>
    <View
        android:id="@+id/view_top_3"
        android:layout_width="100dp"
        android:layout_below="@id/view_top_2"
        android:layout_height="100dp"
        android:background="@color/color_FF773D"/>
    <View
        android:id="@+id/view_top_4"
        android:layout_width="100dp"
        android:layout_below="@id/view_top_2"
        android:layout_toRightOf="@id/view_top_3"
        android:layout_height="100dp"
        android:background="@color/purple_500"/>
</RelativeLayout>

三、網格布局（GridLayout）

GridLayout把這個容器劃分成rows×columns個網格，每個網格可以放一個組件， 除此之外，也可以設定一個組件橫跨多少列、一個組件縱跨多少行（支持跨行和跨列以及每個單元格組內的任意對齊形式），

GridLayout提供了setColumnCount(int)和setRowCount(int)方法來控制該網路的列數和行數，

GridLayout的XML屬性和相關方法說明

GridLayout.LayoutParams

為了控制GridLayout布局容器中各子組件的布局分布，GridLayout提供了一個內部類：GridLayout.LayoutParams，該類提供了大量的XML屬性來控制GridLayout布局容器中子組件的布局分布，

GridLayout.LayoutParams里設的XML屬性和相關方法說明

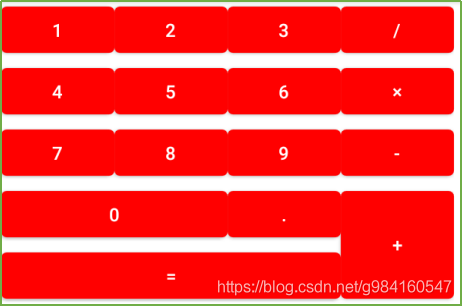

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:columnCount="4"
    android:rowCount="5">
    <Button
        android:id="@+id/one"
        android:text="1" />
    <Button
        android:id="@+id/two"
        android:text="2" />
    <Button
        android:id="@+id/three"
        android:text="3" />
    <Button
        android:id="@+id/devide"
        android:text="/" />
    <Button
        android:id="@+id/four"
        android:text="4" />
    <Button
        android:id="@+id/five"
        android:text="5" />
    <Button
        android:id="@+id/six"
        android:text="6" />
    <Button
        android:id="@+id/multiply"
        android:text="×" />
    <Button
        android:id="@+id/seven"
        android:text="7" />
    <Button
        android:id="@+id/eight"
        android:text="8" />
    <Button
        android:id="@+id/nine"
        android:text="9" />
    <Button
        android:id="@+id/minus"
        android:text="-" />
    <Button
        android:id="@+id/zero"
        android:layout_columnSpan="2"
        android:layout_gravity="fill"
        android:text="0" />
    <Button
        android:id="@+id/point"
        android:text="." />
    <Button
        android:id="@+id/plus"
        android:layout_rowSpan="2"
        android:layout_gravity="fill"
        android:text="+" />
    <Button
        android:id="@+id/equal"
        android:layout_columnSpan="3"
        android:layout_gravity="fill"
        android:text="=" />
</GridLayout>

這樣的布局用LinearLayout也能做，但是相對麻煩一點，所以在適當的時候時候使用GridLayout就非常的有必要了，而且你可能注意到了，子組件中并沒有指定android:layout_width和android:layout_height屬性，這是因為這兩個屬性的默認值都是LayoutPrams.WRAP_COUNTENT,而在此，我們希望使用的就是LayoutPrams.WRAP_COUNTENT，所以就沒必要指定了，GridLayout和LinaerLayout十分相似，所以將LinaerLayout替換為GridLayout也相當簡單，

四、表格布局（TableLayout）

TableLayout繼承了LinerarLayout,因此它的本質依然是線性布局管理器，表格采用行、列的形式來管理UI組件，TableLayout并不需要明確地宣告包含多少行、多少列，而是通過TableRow、其他組件來控制表格的行數和列數，

每次向TableLayout中添加TableRow，該TableRow就是一個表格行，TableRow也是容器，因此它也可以不斷的添加其他組件，每添加一個子組件該表格就增加一列，

如果直接向TableLayout添加組件，那么這個組件將直接占一行，

在TableLayout中、列的寬度由該列最寬的那個單元格決定，整個TableLayout的寬度取決于父容器的寬度（默認占滿父容器）

Collapsed：如果某列被設為Collapsed，那么該列所有單元格都會被隱藏，

在TableLayout中，可以為單元格設定的三種行為方式：

Shrinkable：如果某列被設為Shrinkable，那么該列所有單元格的寬度可以被收縮，以保證該變革能適應父容器的寬度，

Stretchable：如果某列被設為Stretchable，那么該列所有單元格的寬度可以被拉伸，以保證組件能完全填充滿表格空余空間，

TableLayout繼承了LinerarLayout，因此它完全可以支持LinerarLayout所支持的XML屬性，初次之外還支持下面的XML屬性，

TableLayout的常用XML屬性和相關方法說明

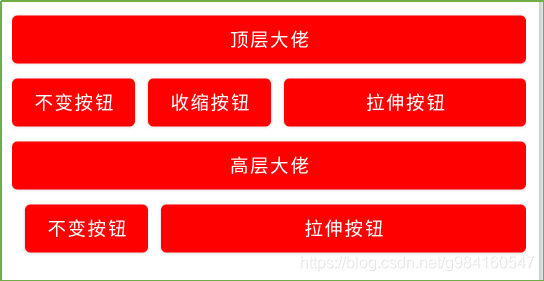

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:layout_margin="10dp"
    android:orientation="vertical">
    <TableLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:shrinkColumns="1"
        android:stretchColumns="2">
        <Button
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="頂層大佬" />
        <TableRow>
            <Button
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:text="不變按鈕" />
            <Button
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_marginLeft="10dp"
                android:text="收縮按鈕" />

            <Button
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_marginLeft="10dp"
                android:text="拉伸按鈕" />
        </TableRow>
    </TableLayout>
    <TableLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:collapseColumns="0"
        android:stretchColumns="2">
        <Button
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="高層大佬" />
        <TableRow>
            <Button
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:text="隱藏按鈕" />
            <Button
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_marginLeft="10dp"
                android:text="不變按鈕" />
            <Button
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_marginLeft="10dp"
                android:text="拉伸按鈕" />
        </TableRow>
    </TableLayout>
</LinearLayout>

五、幀布局（FrameLayout）

FrameLayout將控制元件以堆疊的形勢堆疊起來，最近添加進去的控制元件繪制在最頂部，FrameLayout為每個加入其中的組件創建一個空白的區域（稱為一幀），每個子組件占據一幀，這些幀都會根據gravity屬性執行自動對齊，

FrameLayout常用的XML屬性和相關方法說明

FrameLayout包含的子元素也受到FrameLayout.LayoutParams的控制，因此它所包含的子元素也可以指定android:layout_gravity，

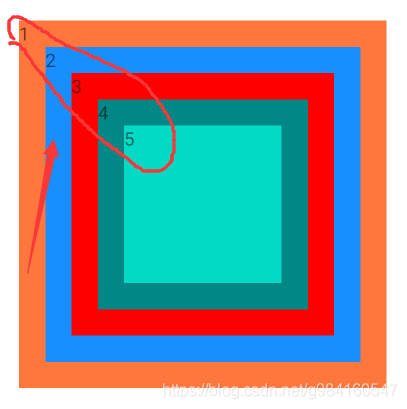

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <!--依次定義5個View，先定義的在最下面-->
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center"
        android:width="280dp"
        android:height="280dp"
        android:text="1"
        android:background="@color/color_FF773D"/>
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center"
        android:width="240dp"
        android:text="2"
        android:height="240dp"
        android:background="@color/color_188FFF"/>
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center"
        android:width="200dp"
        android:text="3"
        android:height="200dp"
        android:background="@color/color_ff0000"/>
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center"
        android:width="160dp"
        android:height="160dp"
        android:text="4"
        android:background="@color/teal_700"/>
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center"
        android:width="120dp"
        android:height="120dp"
        android:text="5"
        android:background="@color/teal_200"/>
</FrameLayout>

將xml中的幾個android:text=""去掉，通過代碼進行顏色變化，可實作霓虹燈效果，

六、約束布局(ConstraintLayout)

將該庫作為依賴項添加到app/ build.gradle檔案中，

dependencies {
implementation "androidx.constraintlayout:constraintlayout:2.0.4"
// To use constraintlayout in compose
implementation "androidx.constraintlayout:constraintlayout-compose:1.0.0-alpha06"
}

ConstraintLayout允許您以靈活的方式定位和調整子組件的大小， 它與RelativeLayout類似，所有的視圖都是根據兄弟視圖和父布局之間的關系來布局的，但是它比RelativeLayout更靈活，并且更易于在Android Studio的布局編輯器中使用，

ConstraintLayout的所有功能都可以直接從布局編輯器的可視化工具中使用，因為布局API和布局編輯器是專門為對方構建的， 所以你可以使用ConstraintLayout完全通過拖放操作來構建你的布局，而不是編輯XML，

請注意，約束中不能有回圈依賴，

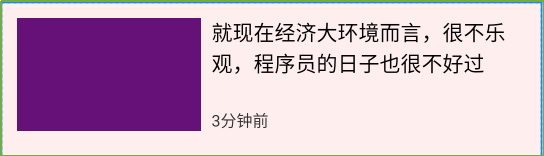

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/activity_main"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#11ff0000">
    <TextView
        android:id="@+id/tv1"
        android:layout_width="140dp"
        android:layout_height="86dp"
        android:layout_marginStart="12dp"
        android:layout_marginTop="12dp"
        android:background="#617"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
    <TextView
        android:id="@+id/tv2"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginEnd="12dp"
        android:text="就現在經濟大環境而言，很不樂觀，程式員的日子也很不好過"
        android:textColor="#000000"
        android:textSize="16dp"
        app:layout_constraintLeft_toRightOf="@id/tv1"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="@id/tv1" />
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginTop="12dp"
        android:text="3分鐘前"
        android:textColor="#333"
        android:textSize="12dp"
        app:layout_constraintBottom_toBottomOf="@id/tv1"
        app:layout_constraintLeft_toRightOf="@id/tv1" />
</androidx.constraintlayout.widget.ConstraintLayout>

tv1設定了：//父布局的左上角

app:layout_constraintLeft_toLeftOf="parent"

app:layout_constraintTop_toTopOf="parent"

tv2設定了：tv2在tv1的右側，tv2的右側和父布局對其，tv2和tv1頂部對齊；

app:layout_constraintLeft_toRightOf="@id/tv1"，

app:layout_constraintRight_toRightOf="parent"

app:layout_constraintTop_toTopOf="@id/tv1"

tv3設定了：tv3在tv1的右側，tv3和tv1底部對其，

app:layout_constraintLeft_toRightOf="@id/tv1"

app:layout_constraintBottom_toBottomOf="@id/tv1"

相對定位

相對定位是在 ConstraintLayout 中創建布局的基本構建塊之一，這些約束允許您相對于另一個小部件定位給定的小部件，您可以在水平和垂直軸上約束小部件：

水平軸：左、右、起點和終點

垂直軸：頂邊、底邊和文本基線

一般概念是將小部件的給定一側約束到任何其他小部件的另一側，

以下是可用約束的串列：

layout_constraintLeft_toLeftOf

layout_constraintLeft_toRightOf

layout_constraintRight_toLeftOf

layout_constraintRight_toRightOf

layout_constraintTop_toTopOf

layout_constraintTop_toBottomOf

layout_constraintBottom_toTopOf

layout_constraintBottom_toBottomOf

layout_constraintBaseline_toBaselineOf

layout_constraintStart_toEndOf

layout_constraintStart_toStartOf

layout_constraintEnd_toStartOf

layout_constraintEnd_toEndOf

邊距

如果設定了邊距，它們將應用于相應的約束（如果存在），將邊距強制為目標邊和源邊之間的空間，通常的布局邊距屬性可用于此效果：

android:layout_marginStart

android:layout_marginEnd

android:layout_marginLeft

android:layout_marginTop

android:layout_marginRight

android:layout_marginBottom

請注意，邊距只能為正數或等于零，并且需要一個Dimension.

連接到 GONE 小部件時的邊距

當位置約束目標的可見性為 時View.GONE，您還可以使用以下屬性指示要使用的不同邊距值：

layout_goneMarginStart

layout_goneMarginEnd

layout_goneMarginLeft

layout_goneMarginTop

layout_goneMarginRight

layout_goneMarginBottom

尺寸限制

您可以為ConstraintLayout自身定義最小和最大尺寸：

android:minWidth 設定布局的最小寬度

android:minHeight 設定布局的最小高度

android:maxWidth 設定布局的最大寬度

android:maxHeight 設定布局的最大高度

七、絕對布局（AbsoluteLayout）

因為靈活性太差，在API Level 3中被廢棄，在實際使用中你需要為所有子組件指定x,y坐標，它的直接子類是WebView，
