【前言】

Android Apk V1簽名方式是一開始時使用的簽名方案，不過V1簽名方式也稱作Jar簽名，顧名思義，就是V1簽名并不是Android獨有的簽名方式，而且在Android還沒出來時候，Jar 包也是用這種方式進行簽名檢驗的，直到Android 7.0開始才推出V2簽名，這個就是Android獨創的簽名方案，簽名與校驗的效率方面提高很多，后面Android 9.0又推出了V3簽名，再到Android 11推出了V4簽名方案

一、V1簽名程序分析

在這里插入圖片描述

1、MANIFEST.MF

遍歷Apk中除了META-INF目錄下以下檔案之外的所有檔案，

META-INF/MANIFEST.MF
META-INF/*.SF
META-INF/*.DSA
META-INF/*.RSA
META-INF/SIG-*

并對他們逐一使用SHA1或者SHA256演算法，計算出摘要值，Base64之后保存到 MANIFEST.MF檔案中,

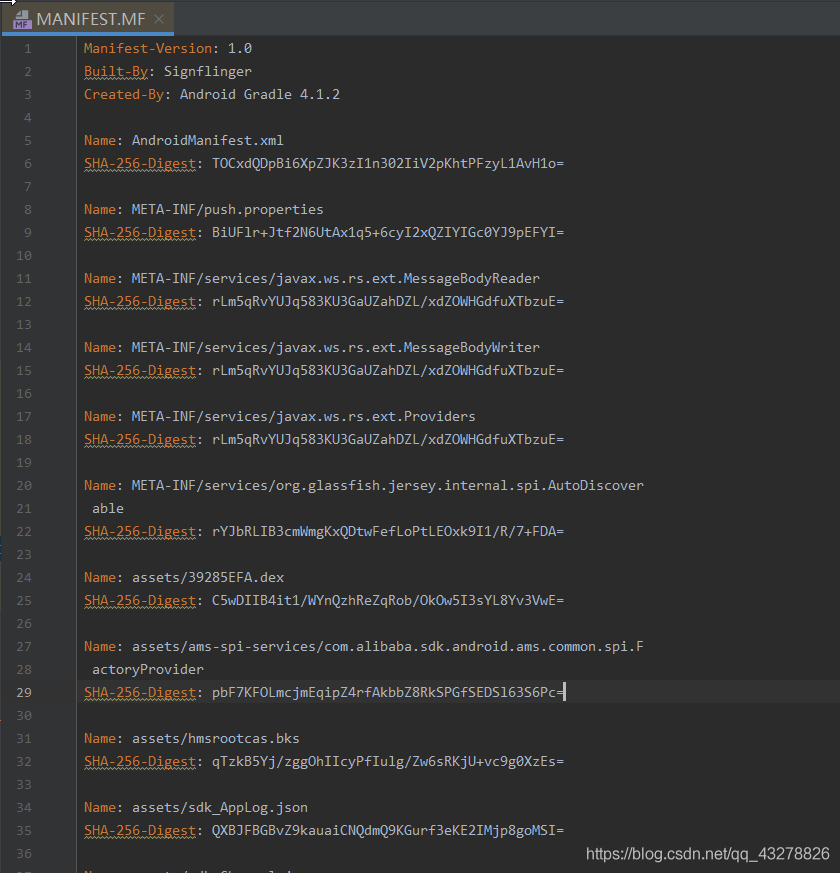

最終 MANIFEST.MF檔案內容大致如下：
在這里插入圖片描述
1.1、前面3行是主屬性記錄：

Manifest-Version: 1.0
Built-By: Signflinger
Created-By: Android Gradle 4.1.2

1.2、其中每個檔案摘要前的SHA-256-Digest，這個由簽名apk時所用到簽名檔案的簽名演算法以及apk本身適配的最小SDK版本號共同決定，取值可能是SHA-1-Digest 與 SHA-256-Digest，下面是簽名工具的代碼實作部分：

  public static DigestAlgorithm getSuggestedSignatureDigestAlgorithm(PublicKey signingKey, int minSdkVersion) throws InvalidKeyException {
        String keyAlgorithm = signingKey.getAlgorithm();
        if ("RSA".equalsIgnoreCase(keyAlgorithm)) {

            if (minSdkVersion < 18) {
                return DigestAlgorithm.SHA1;
            }
            return DigestAlgorithm.SHA256;
        }
        if ("DSA".equalsIgnoreCase(keyAlgorithm)) {

            if (minSdkVersion < 21) {
                return DigestAlgorithm.SHA1;
            }
            return DigestAlgorithm.SHA256;
        }
        if ("EC".equalsIgnoreCase(keyAlgorithm)) {
            if (minSdkVersion < 18) {
                throw new InvalidKeyException("ECDSA signatures only supported for minSdkVersion 18 and higher");
            }

            return DigestAlgorithm.SHA256;
        }
        throw new InvalidKeyException("Unsupported key algorithm: " + keyAlgorithm);
    }

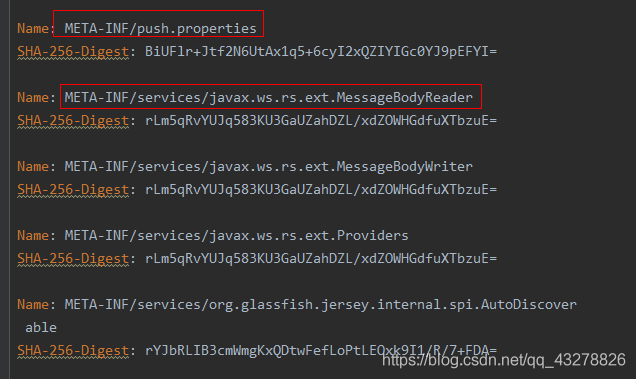

1.3、上面說到META目錄下除了MENIFEST.MF、*.SF、*.RSA、*.DSA、SIG-* 檔案之外都參與摘要簽名計算，而且也只是META根目錄的這些檔案不參與計算簽名，在META目錄的子目錄中的所有檔案都是參與簽名的，看下圖也可得知：
在這里插入圖片描述
1.4、遍歷對apk中的檔案解壓之后，再利用SHA1或者SHA256演算法計算摘要簽名，然后Base64之后保存到MENIFEST.MF中，主要代碼實作邏輯如下：

	//解壓并更新摘要類
    private static class InflateSinkAdapter
            implements DataSink, Closeable {
        private final DataSink mDelegate;

    	.....

        public void consume(byte[] buf, int offset, int length) throws IOException {
            checkNotClosed();
            this.mInflater.setInput(buf, offset, length);
            if (this.mOutputBuffer == null) {
                this.mOutputBuffer = new byte[65536];
            }
            while (!this.mInflater.finished()) {
                int outputChunkSize;
                try {
                    //對檔案進行解壓，outputChunkSize為解壓之后的大小，mOutputBuffer保存解壓之后的資料
                    outputChunkSize = this.mInflater.inflate(this.mOutputBuffer);
                } catch (DataFormatException e) {
                    throw new IOException("Failed to inflate data", e);
                }
                if (outputChunkSize == 0) {
                    return;
                }
                //mDelegate為MessageDigestSink物件，對解壓之后的檔案進行摘要簽名更新
                this.mDelegate.consume(this.mOutputBuffer, 0, outputChunkSize);
                this.mOutputByteCount += outputChunkSize;
            }
        }
        .....
    }

	// 摘要資料更新類
    public class MessageDigestSink implements DataSink {
    	private final MessageDigest[] mMessageDigests;

    	public MessageDigestSink(MessageDigest[] digests) {
        	this.mMessageDigests = digests;
    	}


    	public void consume(byte[] buf, int offset, int length) {
        	for (MessageDigest md : this.mMessageDigests) {
            	md.update(buf, offset, length);
        	}
    	}


    	public void consume(ByteBuffer buf) {
        	int originalPosition = buf.position();
        	for (MessageDigest md : this.mMessageDigests) {
            	buf.position(originalPosition);
            	md.update(buf);
        	}
    	}
	}

	//計算摘要
    private static void fulfillInspectInputJarEntryRequest(DataSource lfhSection, LocalFileRecord localFileRecord, ApkSignerEngine.InspectJarEntryRequest inspectEntryRequest) throws IOException, ZipFormatException {
        //解壓本地檔案資料出來并放入到MessageDigestSink中
        localFileRecord.outputUncompressedData(lfhSection, inspectEntryRequest.getDataSink());
        // 計算出檔案資料的摘要簽名
        inspectEntryRequest.done();

    }

1.5、MANIFEST.MF的行最長只允許70個字符，這里面包括：Name 與檔案名中間的冒號與空格（不包括\r\n，加上回車換行符共72個字符），要是超出70個字符就回車換行，然后在新行先寫入1個空格，再繼續寫入剩下的檔案名，代碼實作如下：

	private static final byte[] CRLF = new byte[]{13, 10};
    private static final int MAX_LINE_LENGTH = 70;

   	private static void writeAttribute(OutputStream out, String name, String value) throws IOException {
        writeLine(out, name + ": " + value);
    }


    private static void writeLine(OutputStream out, String line) throws IOException {
        byte[] lineBytes = line.getBytes(StandardCharsets.UTF_8);
        int offset = 0;
        int remaining = lineBytes.length;
        boolean firstLine = true;
        while (remaining > 0) {
            int chunkLength;
            if (firstLine) {
                //一行最高70個字符，超過70個就換行顯示
                chunkLength = Math.min(remaining, MAX_LINE_LENGTH);
            } else {
                //回車換行
                out.write(CRLF);
                //空格
                out.write(32);
                //因為這一行多了1個空格，所以最多只能69個字符
                chunkLength = Math.min(remaining, 69);
            }
            out.write(lineBytes, offset, chunkLength);
            offset += chunkLength;
            remaining -= chunkLength;
            firstLine = false;
        }
        //末尾回車換行
        out.write(CRLF);
    }

1.6、因為每次寫入1個資料塊就寫入2對回車換行符，所以在MANIFEST.MF末尾會有2個空行，下面看看每次寫入1個資料塊的代碼實作：

	//寫入資料塊
    public static void writeIndividualSection(OutputStream out, String name, Attributes attributes) throws IOException {
    	//寫入類似：Name: AndroidManifest.xml\r\n
        writeAttribute(out, "Name", name);

        if (!attributes.isEmpty()) {
            //寫入類似：SHA1-Digest: tJkLYKjlAku97m4hDC7yxlJK4XA=\r\n
            writeAttributes(out, getAttributesSortedByName(attributes));
        }
        //寫入：\r\n
        writeSectionDelimiter(out);
    }

	// 寫入回車換行符
    static void writeSectionDelimiter(OutputStream out) throws IOException {
        out.write(CRLF);
    }

2、CERT.SF

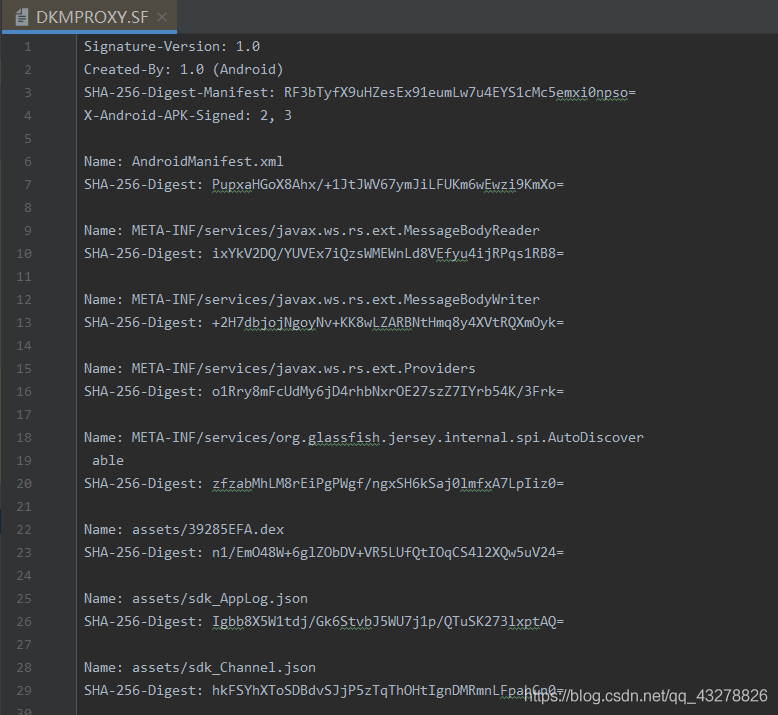

.SF檔案名是由簽名時候所傳入的引數v1-signer-name、ks-key-alias或者keystore檔案名所決定，不是固定為CERT.SF，.SF檔案的主要作用是對MANIFEST.MF做校驗，防止MANIFEST.MF的資料被篡改，.SF檔案主要保存了MANIFEST.MF整個檔案的簽名摘要資訊以及每一個資料塊的簽名摘要資訊，資訊如下：
在這里插入圖片描述
2.1、第一個資料塊是.SF檔案的主屬性資訊：

Signature-Version: 1.0
Created-By: 1.0 (Android)
SHA-256-Digest-Manifest: RF3bTyfX9uHZesEx91eumLw7u4EYS1cMc5emxi0npso=
X-Android-APK-Signed: 2, 3

其中，SHA-256-Digest-Manifest這個屬性的值是對MANIFEST.MF整個檔案用SHA-256散列演算法計算出的摘要Base64的值；
X-Android-APK-Signed，這個屬性指定是否開啟比V1更高級的簽名方式，這里值為2,3，說明開啟了V2、V3簽名，那么應用安裝時候，假如跳過V2、V3簽名驗證（即破壞或者去掉V2、V3簽名資訊）, 直接去驗證V1就會拋例外，這個是為了防止降級驗證

2.2、有些簽名工具還會在.SF主屬性中寫入SHA-256-Digest-Manifest-Main-Attributes，這個屬性的值是MANIFEST.MF主屬性塊的摘要Base64的值，驗證簽名的時候會優先驗證這一塊的摘要，只有驗證通過之后才去驗證整個MANIFEST.MF檔案的資料摘要；對于資料塊這個概念定義需要注意一下，下面這樣一整塊是屬于MANIFEST.MF的一個主屬性塊，一起參與摘要計算：

Manifest-Version: 1.0
Created-By: 1.8.0_161 (Oracle Corporation)

上面把回車換行符顯式表示出來的話，實際是這樣：Manifest-Version: 1.0\r\nCreated-By: 1.8.0_161 (Oracle Corporation)\r\n\r\n，那么對這一整塊進行SHA-256演算法計算得到值為：
在這里插入圖片描述
可以用以下代碼計算：

 public static void main(String[] args) {
        String data= "Manifest-Version: 1.0\r\nCreated-By: 1.8.0_161 (Oracle Corporation)\r\n\r\n";
        MessageDigest md;
        try {
            md = MessageDigest.getInstance("SHA-256");
            byte[] digest = md.digest(data.getBytes("utf-8"));
            String base64Digest = Base64.getEncoder().encodeToString(digest);
            System.out.println("\n******************** 計算結果 ******************** ");
            System.out.println(base64Digest);
            System.out.println("************************************************** ");
        } catch (Exception e) {

        }

    }

這里一定要注意的是：計算摘要時候，一定要把最后的兩個回車換行符一起參與計算，后面各個檔案對應的摘要資料塊亦是如此，來看看簽名工具計算出來記錄在.SF檔案的數值：
在這里插入圖片描述
由于一行超過了70個字符，所以SHA-256-Digest-Manifest-Main-Attributes這一行換行了，洗掉空格跟換行之后，跟我們計算出來的值是一致的

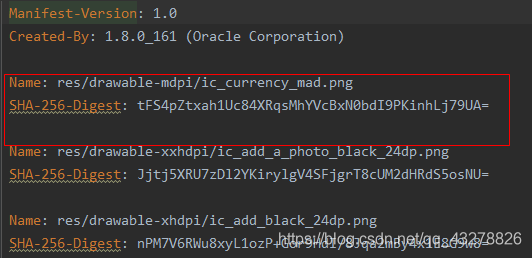

2.3、接下來就是對各個檔案摘要資料塊的進行摘要簽名計算，計算方式跟主屬性摘要計算一樣，比如對于MANIFEST.MF下圖這一檔案摘要資料塊：
在這里插入圖片描述
字串表示為：Name: res/drawable-mdpi/ic_currency_mad.png\r\nSHA-256-Digest: tFS4pZtxah1Uc84XRqsMhYVcBxN0bdI9PKinhLj79UA=\r\n\r\n, 用SHA-256算出摘要再Base64的結果如下：

看看.SF檔案對應的值，的確也是一致的

3、CERT.RSA

CERT.RSA檔案名也不是固定的，命名規則跟.SF檔案一樣，而且后綴名也根據不同的簽名演算法，取不同的后綴名:.DSA 、.RSA、.EC

3.1、CERT.RSA檔案實際上是PKCS#7格式的資料經過DER規則編碼之后的二進制檔案

PKCS#7，即密碼訊息語法標準（Cryptographic Message Syntax Standard），是公鑰加密標準（Public Key Cryptography Standards, PKCS）的1.5版本，資料格式大致如下：
DER（Distinguished Encoding Rules），即可分辨編碼規則，是ASN.1標準（Abstract Syntax Notation One，抽象語法標記）的一種編碼規則
ContentInfo這個欄位，理論上來說是存放待簽名內容，在這里的話，也就是對應.SF檔案資料，但是因為可以直接去讀取.SF檔案資料來進行簽名校驗，所以實際上ContentInfo并沒有保存.SF檔案資料

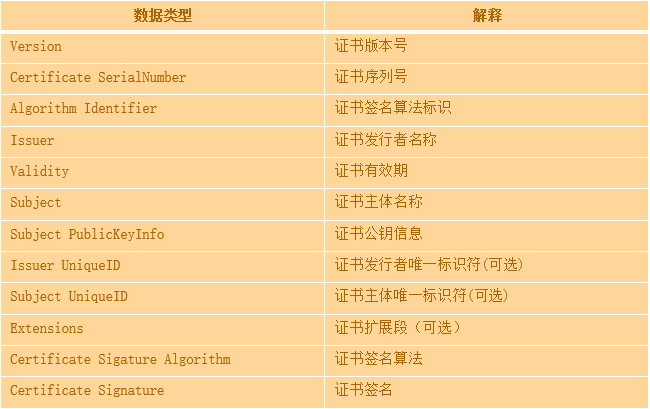

3.2、PKCS#7中包含了X.509證書（密碼學里公鑰證書的格式標準），X.509證書格式如下
在這里插入圖片描述

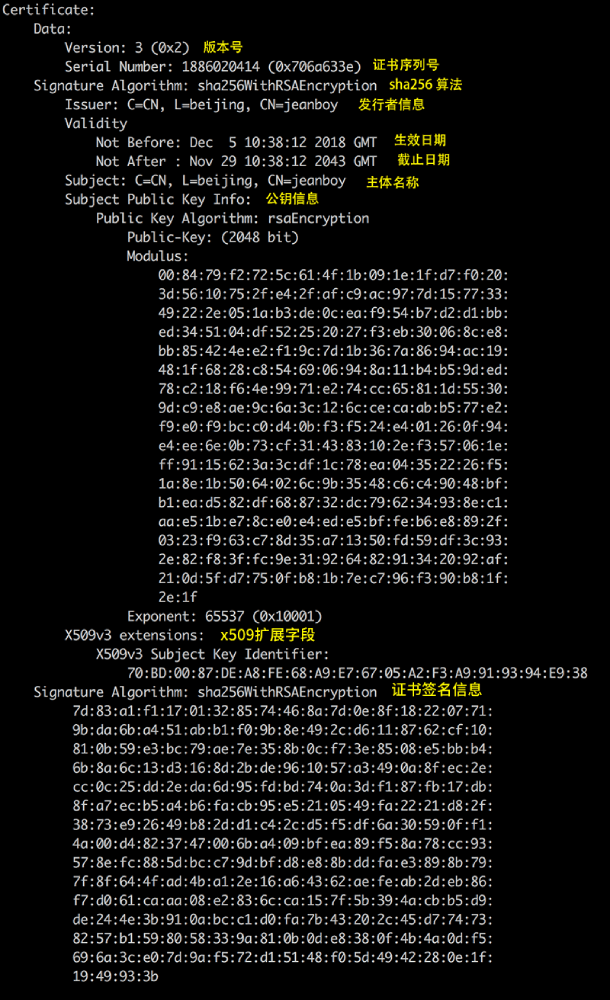

可以通過openssl以下命令查看CERT.RSA檔案中包含的所有x509證書詳情

openssl pkcs7 -inform DER -in <*.RSA檔案路徑> -text -noout -print_certs

顯示資訊如下：
在這里插入圖片描述
3.3、PKCS#7中包含的簽名者資訊SignerInfo資料結構如下：

其中，EncryptedDigest中存盤的就是*.SF檔案資料用SHA-1或者SHA-256演算法算出的摘要值，然后用私鑰簽名之后的資料

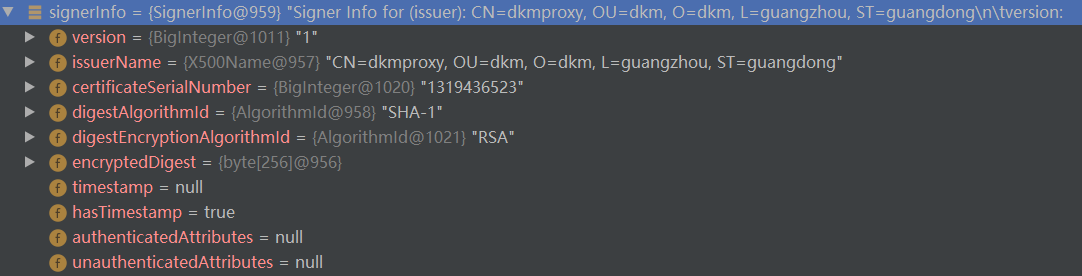

看看運行時signerInfo物件：

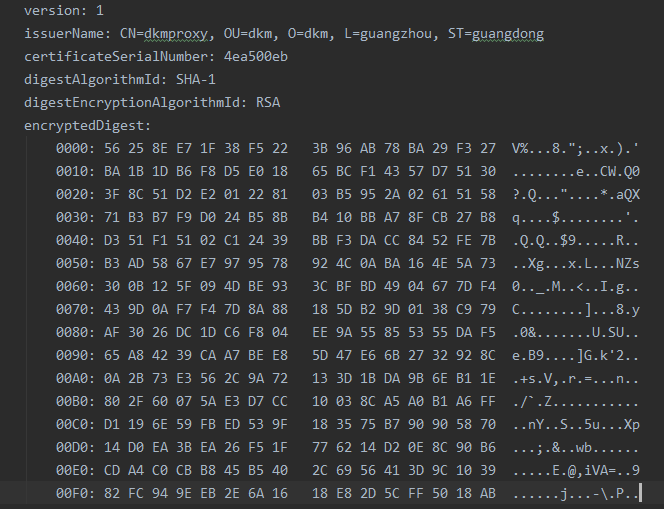

在這里插入圖片描述列印出來的資料如下：

二、V1簽名校驗程序分析

1、先在META-INF目錄下查找后綴名為.DSA 或 .RSA 或 .EC 的簽名檔案，找到之后，根據簽名檔案的檔案名推出.SF檔案的檔案名，比如：找到META-INF目錄下檔案名為：KK.RSA的簽名檔案, 那么，可以推出.SF檔案的檔案名為：KK.SF

2、讀取.RSA簽名檔案資料，構造出PKCS#7格式的物件pkcs7，從pkcs7的X.509證書中讀取出公鑰pk，從pkcs7的signerInfo中讀取出簽名資料encryptedDigest，然后用公鑰pk對簽名資料encryptedDigest進行解密得到摘要資料digest, 讀取.SF檔案資料然后計算摘要得到摘要資料sfDigest，最后比對摘要資料sfDigest與摘要資料digest是否相等，如果相等，說明.SF檔案沒有被篡改，否則簽名校驗失敗

3、假如.SF檔案中 Created-By的屬性值不存在：signtool字串，同時SHA-256-Digest-Manifest-Main-Attributes(或SHA-1-Digest-Manifest-Main-Attributes)的屬性值存在，那么先校驗MANIFEST.MF的主屬性資料塊的摘要是否跟SHA-256-Digest-Manifest-Main-Attributes屬性值相等，相等的話才繼續進行下一步的校驗，否則簽名校驗失敗

4、計算MANIFEST.MF整個檔案的摘要值，跟.SF檔案記錄的SHA-256-Digest-Manifest-Main-Attributes對應的值比較，假如相等，那么可以肯定MANIFEST.MF檔案沒有被篡改，否則需要進一步對MANIFEST.MF檔案中的每一個資料塊進行計算摘要值，然后跟.SF檔案中記錄的摘要值進行比對，如果每一個資料塊的摘要值都相等才進行下一步的校驗，否則簽名校驗失敗

5、先讀取AndroidManifest.xml檔案資料計算出摘要值，跟MANIFEST.MF中記錄的摘要值比對，如果相等，繼續遍歷所有檔案并計算出摘要值跟MANIFEST.MF中記錄的摘要值比對，否則簽名校驗失敗
在這里插入圖片描述

三、V1簽名校驗程序原始碼分析

因為V1簽名原始碼部分比較繞，所以這里對原始碼閱讀進行一個簡要的分析，以便大家快速找到自己想要閱讀的部分
在這里插入圖片描述

1、verifyCertificate里面的包括：方法verifyBytes（校驗.SF檔案摘要是否跟.RSA檔案中記錄的摘要值一致）、verify（校驗MANIFEST.MF檔案的摘要是否.SF檔案的記錄一致）

2、loadCertificates方法主要是校驗apk內的檔案計算出的摘要值是否跟MANIFEST.MF中記錄的一致，其中，計算摘要的詳細實作是在read方法中，從上圖可以看出，read方法最侄訓呼叫MessageDigest#digest方法計算出檔案的摘要值，然后呼叫verifyMessageDigest方法比對計算出來的摘要值跟MANIFEST.MF中記錄的是否一致

【擴展問題】

V1簽名的主要目的是為了防止apk內的檔案被篡改，在整個簽名程序中，我們可以看到先對Apk內每個檔案計算摘要記錄到MANIFEST.MF中，然后又對MANIFEST.MF整個檔案以及每個資料塊計算摘要記錄到.SF中，最后再對.SF整個檔案計算摘要并用私鑰簽名記錄到.RSA中，那么這個程序就會有一個疑問，為啥要多此一舉去創建一個.SF檔案呢？直接對MANIFEST.MF整個檔案計算摘要并用私鑰簽名記錄到.RSA中，不是一樣可以達到防止篡改的目的嗎？從簽名校驗的程序中分析可以得知，.SF存在的意義應該是在對MANIFEST.MF整個檔案的摘要值校驗失敗時，可以再對MANIFEST.MF中的每一個資料塊進行摘要計算，要是每一個資料塊的摘要校驗可以通過，那么簽名校驗依然是可以通過的，只不過這樣的一個校驗設計邏輯是基于什么方面的考慮呢？這個不得而知，有知道的小伙伴歡迎告知一二
在這里插入圖片描述
