一、概要分析

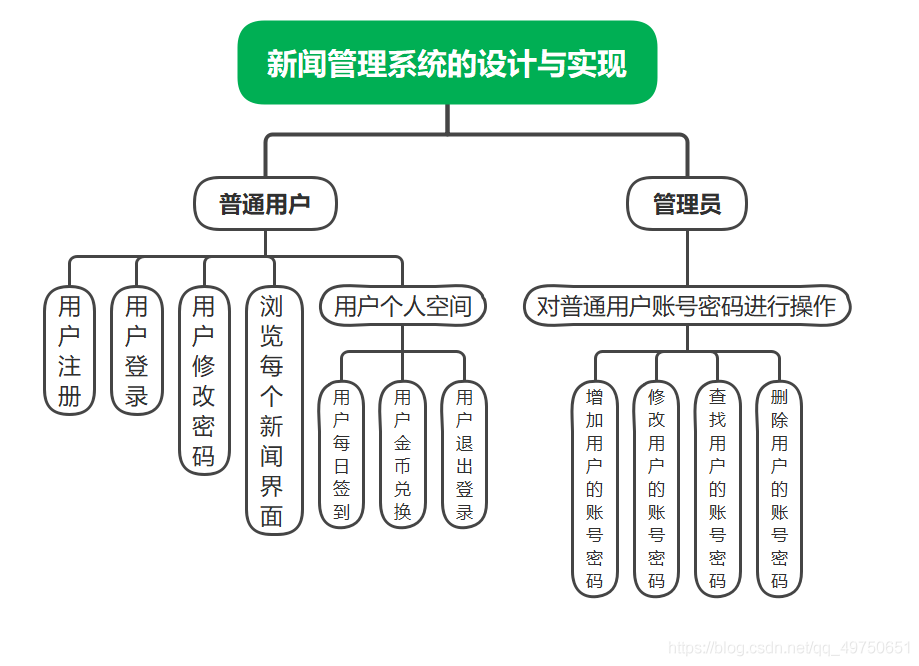

通過簡單對系統的概要分析與設計，大致得出了此系統的框架，首先由普通用戶與系統管理員組成，普通用戶可進行注冊賬號、賬號登錄、修改密碼、瀏覽新聞、使用個人空間簽到兌換圖書等，其次是系統管理員，可以對普通用戶賬號密碼進行操作，如添加用戶賬號、修改用戶密碼、查找用戶密碼、洗掉用戶賬號，層次分析圖如下所示，
二、詳細設計
1、普通用戶設計分析
1.1、實作功能
（1）用戶賬號密碼注冊 --> 判斷注冊賬號是否存在，
（2）用戶賬號密碼登錄 --> 判斷用戶登錄時輸入賬號是否存在以及輸入密碼是否與注冊賬號對應，
（3）用戶修改密碼 --> 判斷賬號是否存在，原密碼是否對應注冊賬號時密碼，新密碼是否與原密碼不一致 ，

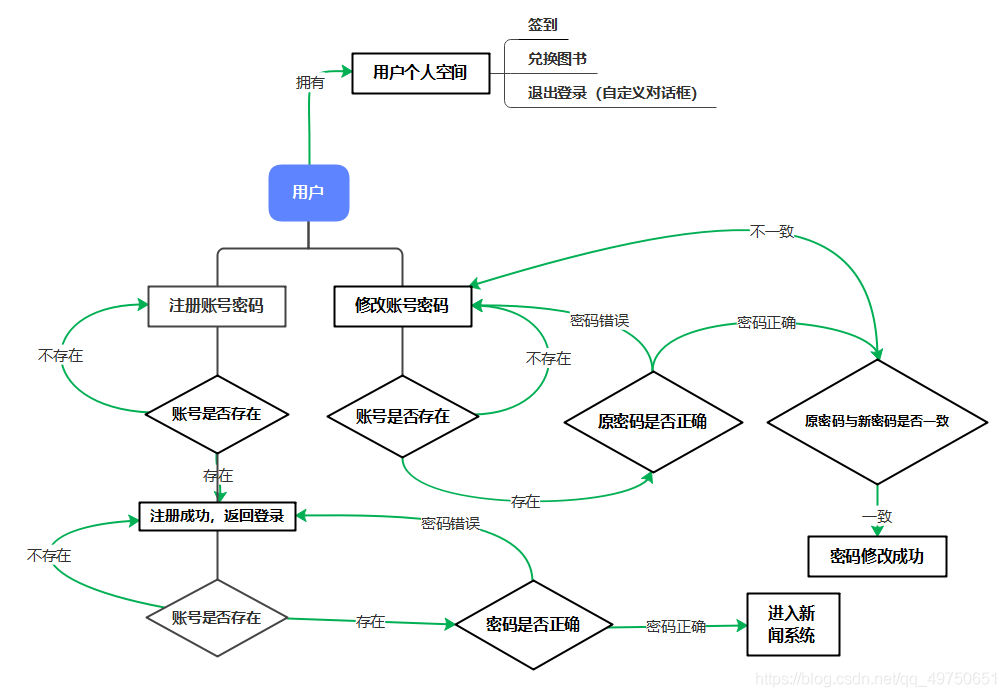

實作流程圖如下，

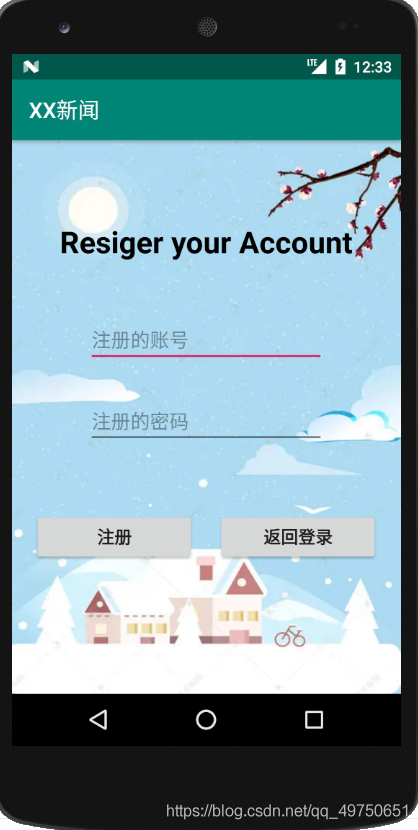

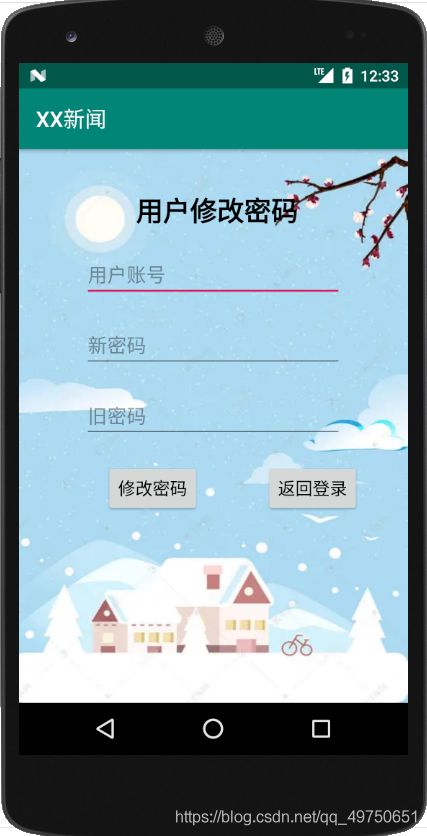

1.2、實作效果圖
2、系統管理員設計分析
2.1、實作功能
將用戶注冊賬號資訊存入Android studio中自帶的輕型SQLite資料庫中，實作對用戶賬號密碼的增刪改查，
（1）對普通用戶賬號進行添加、修改、查詢、洗掉，

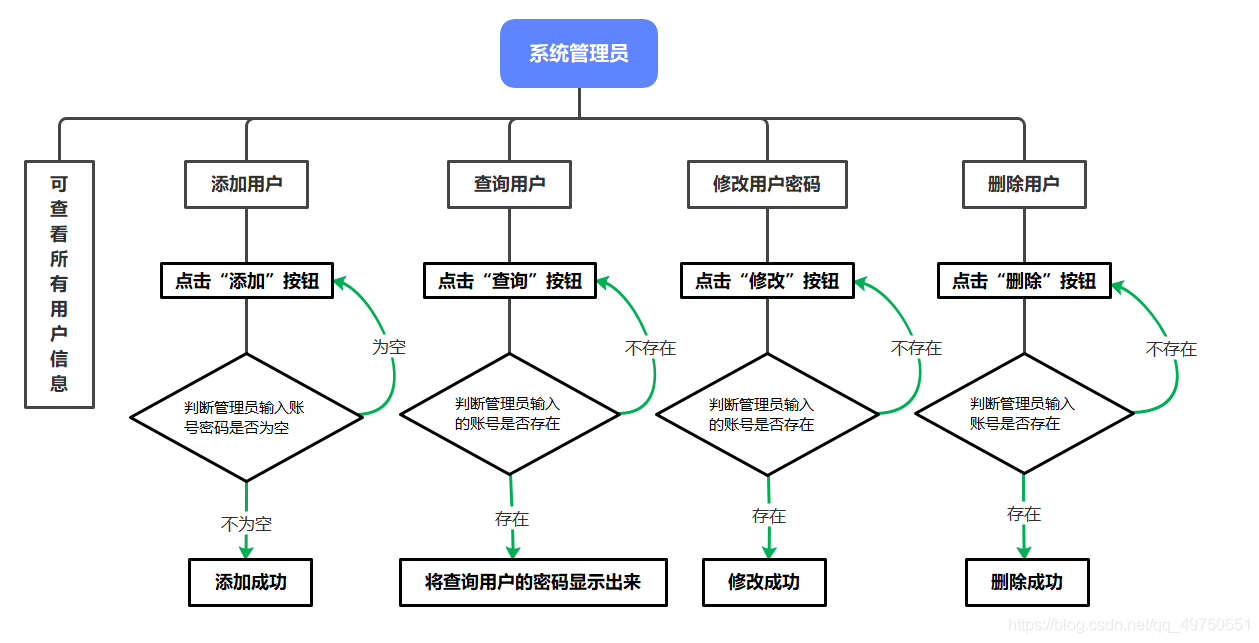

實作流程圖如下，

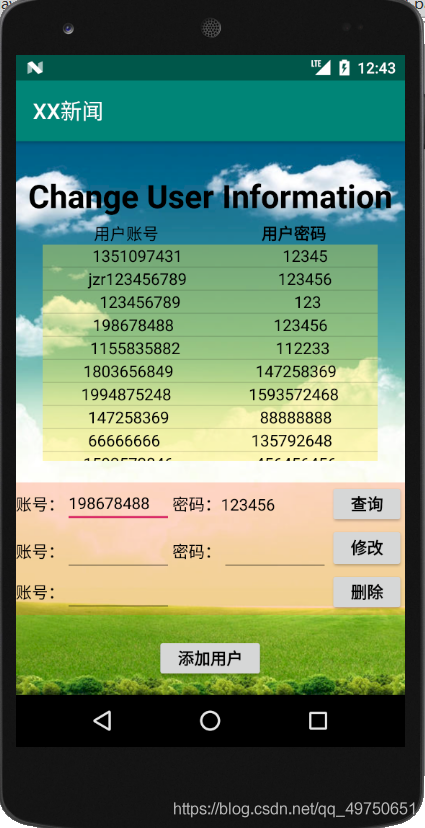

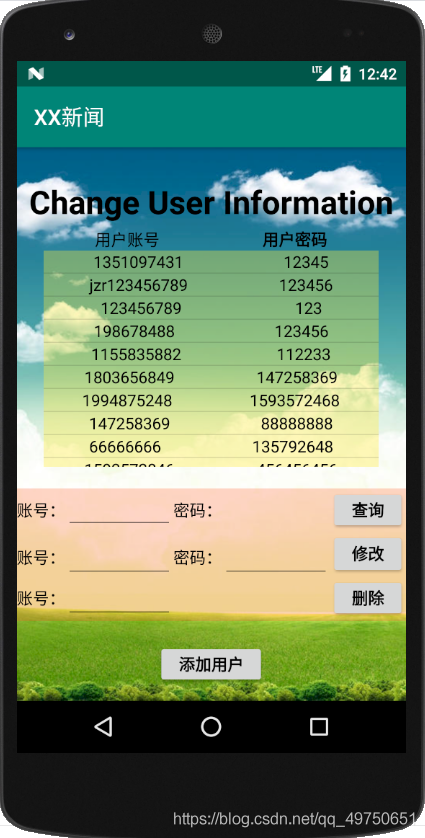

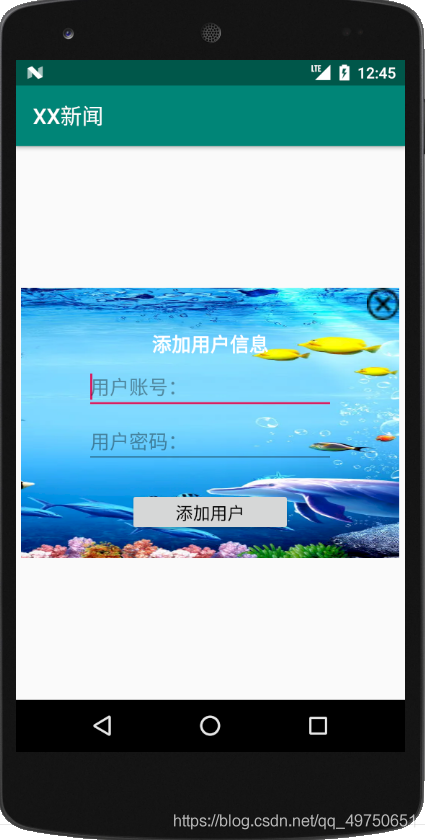

2.2、實作效果圖
黃底板塊為一個垂直的ScrollView布局控制元件，其中包含一個ListView控制元件，將所有用戶賬號資訊顯示在該空間中，系統管理員可在此界面對用戶賬號資訊進行增刪改查，
2.3、部分實作代碼
將ListView控制元件設定其配接器，將用戶資訊資料顯示在該控制元件中，
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_admin_to_user_page);
UserDao udao=new UserDao(this);
list=udao.querryAll();
listView=(ListView)findViewById(R.id.list_view);
listView.setAdapter(new BaseAdapter() {
@Override
public int getCount() {
return list.size();
}
@Override
public Object getItem(int position) {
return list.get(position);
}
@Override
public long getItemId(int position) {
return position;
}
@Override
public View getView(int position, View convertView, ViewGroup parent) {
View view=View.inflate(getBaseContext(),R.layout.listview_sql,null);
TextView txt1=(TextView)view.findViewById(R.id.txt_acc);
TextView txt2=(TextView)view.findViewById(R.id.txt_pwd);
User user=list.get(position);
txt1.setText(user.getAccount());
txt2.setText(user.getPassword());
return view;
}
});
}3、用戶個人空間設計分析
3.1、實作功能
（1）用戶簽到打卡獲取金幣 --> 簽到1天獲取5個金幣，
（2）用戶使用金幣兌換圖書 --> 用戶可使用金幣兌換圖書，
（3）用戶退出登錄 --> 使用自定義對話框提示用戶是否退出登錄，
實作流程圖如下，

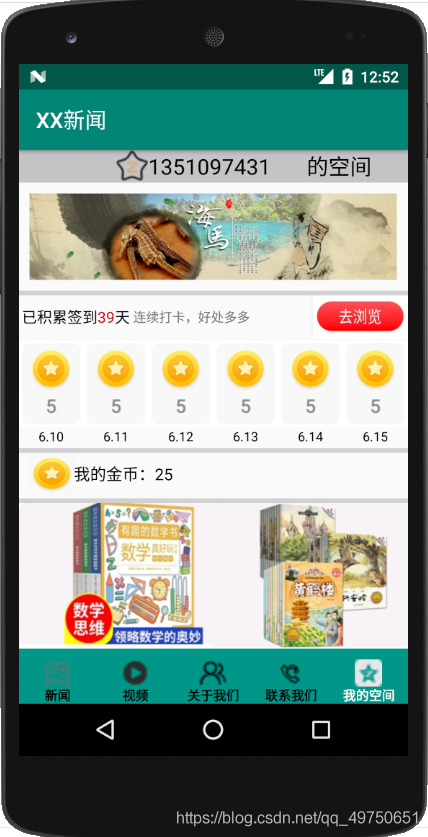

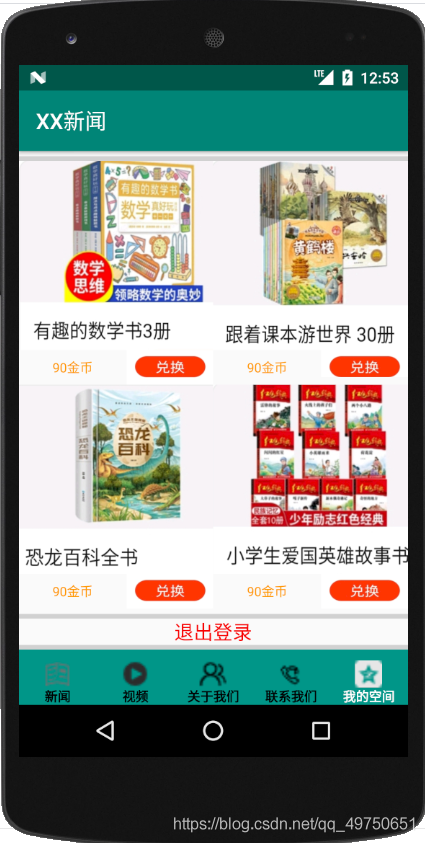

3.2、實作效果圖
用戶登錄后，進入我的空間界面，可進行簽到打卡等，
3.3、部分實作代碼

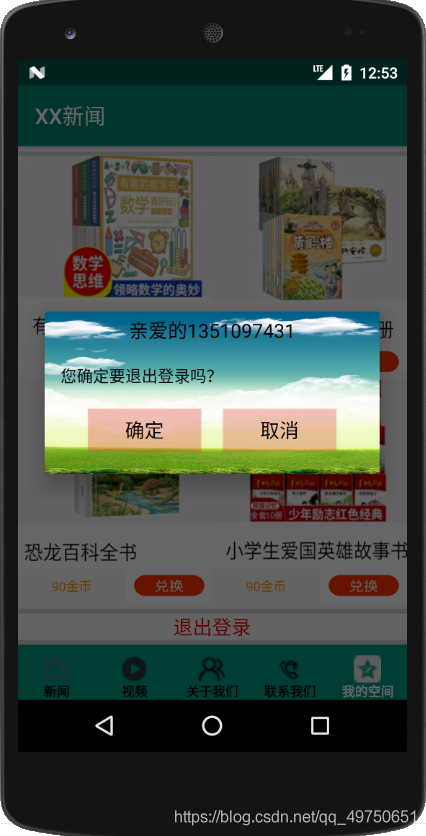

3.3.1、自定義對話框提示用戶退出登錄
public void showDialog(){
View view =LayoutInflater.from(this).inflate(R.layout.zidingyi_dialog,null,false);
final AlertDialog alertDialog=new AlertDialog.Builder(this).setView(view).create();
Button btn_yes=view.findViewById(R.id.btn_yes);
Button btn_no=view.findViewById(R.id.btn_no);
TextView txt_title=view.findViewById(R.id.txt_dialogTitle);
txt_title.setText("親愛的"+userAcc);
btn_yes.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
Intent intent=new Intent(PersonSpace.this,MainActivity.class);
startActivity(intent);
}
});
btn_no.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
alertDialog.dismiss();
}
});
alertDialog.show();
}
public void TuichuLogin(View view) {
showDialog();
}4、其他板塊設計
4.1、新聞界面

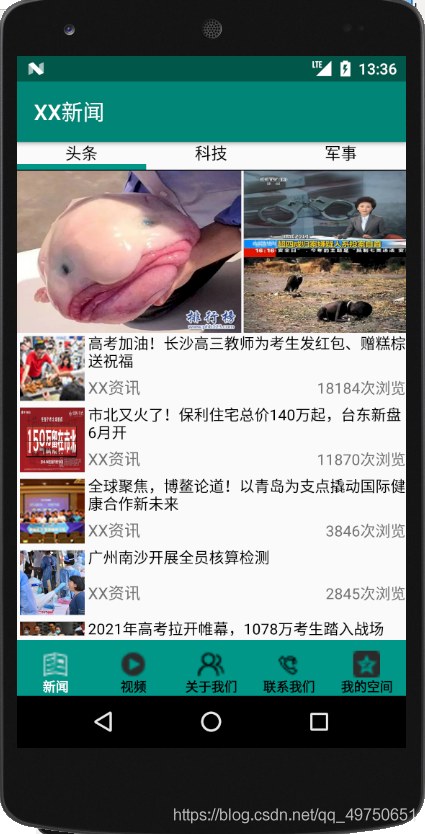

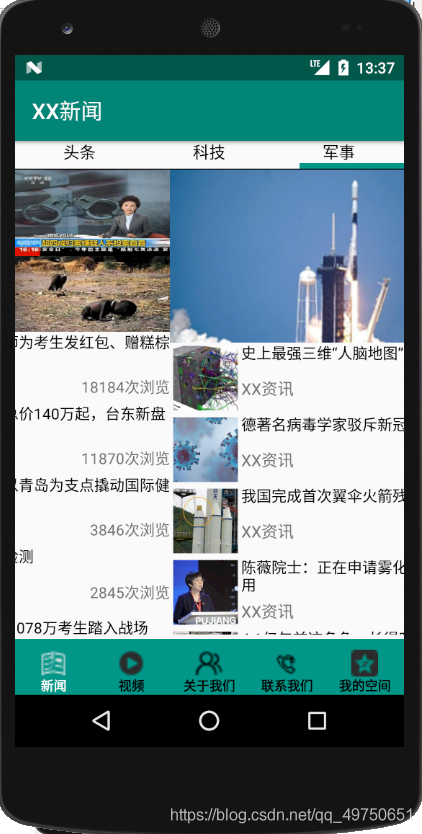

該界面由頂層一個選單欄，一個左右滑動的界面、底部一個導航欄組成，整體在一個垂直的LinearLayout布局中，其中頂層選單欄在一個水平的LinearLayout布局中，新聞顯示部分使用到了ViewPager布局控制元件，實作左右滑動界面，每一個小新聞板塊中使用了垂直、水平線性布局以及ScrollView垂直滾動布局，最后在底部有一個在水平線性布局中的導航欄，實作五大板塊的自由切換，頁面效果圖如下，
4.1.1、使用ViewPager控制元件實作界面左右滑動部分代碼
ViewPager viewPager=(ViewPager)findViewById(R.id.viewpager);
LayoutInflater layoutInflater=getLayoutInflater().from(this);
View view1=layoutInflater.inflate(R.layout.fragment_tou_tiao,null);
View view2=layoutInflater.inflate(R.layout.fragment_ke_ji,null);
View view3=layoutInflater.inflate(R.layout.fragment_jun_shi,null);
List<View> views=new ArrayList<View>();
views.add(view1);
views.add(view2);
views.add(view3);
viewPager.setAdapter(new ViewPageAdapter(views));
View view=LayoutInflater.from(this).inflate(R.layout.fragment_tou_tiao,null);
public class ViewPageAdapter extends PagerAdapter{
List<View> mlist=new ArrayList<>();
public ViewPageAdapter(List<View> mlist){
this.mlist=mlist;
}
@Override
public int getCount() {
return mlist.size();
}
@Override
public boolean isViewFromObject(@NonNull View view, @NonNull Object object) {
return view==object;
}
@Override
public void destroyItem(@NonNull ViewGroup container, int position, @NonNull Object object) {
container.removeView(mlist.get(position));
}
@NonNull
@Override
public Object instantiateItem(@NonNull ViewGroup container, int position) {
container.addView(mlist.get(position));
return mlist.get(position);
}
}4.2、視頻界面
該界面整體在一個SrollView垂直滾動布局中，頂部是一個在水平LinearLayout不同型別視頻的鏈接串列，一個左右滑動的界面、底部一個導航欄組成，頂部的視頻鏈接串列在一個水平的LinearLayout布局中，每一個視頻由一個RelativeLayout相對布局、videoView控制元件、以及一個imageView組成，頁面效果圖如下，
用戶點擊底部導航欄不同板塊圖示，可跳至該板塊視頻的位置，
注意：將視頻檔案使用VideoView控制元件插入時，不會顯示視頻的第一幀圖片，只有黑色背景，
解決方案：在此提供一種方法可以類似解決問題，將視頻的第一幀圖片放在imageView控制元件中置于VideoView控制元件之上，整體采用RelativeLayout相對布局，當用戶點擊圖片（視頻）后，圖片隱藏、視頻播放，
??????4.2.1、部分實作代碼（在此以一個視頻為例）
imageView=(ImageView)findViewById(R.id.imageView4);
videoView=findViewById(R.id.videoView);
imageView.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
imageView.setVisibility(View.INVISIBLE);
shipin1();
}
});private void shipin1(){
String packageName = getPackageName();
videoView.setVideoURI(Uri.parse("android.resource://"+packageName+"/"+R.raw.xidada));
videoView.setOnPreparedListener(new MediaPlayer.OnPreparedListener() {
@Override
public void onPrepared(MediaPlayer mp) {
mp.start();
mp.setLooping(true);
}
});
videoView.setMediaController(new MediaController(this));
videoView.start();
}此時有些小伙伴可能還會遇到這樣的問題：垂直SrcollView中的控制元件過多，在啟動APP后發現此界面初始位置在最后或其他地方，沒有置于頂部，
解決方案：（其中一種）
scrollView=(ScrollView)findViewById(R.id.scorllview);
lin_scoll=(LinearLayout)findViewById(R.id.lin_scorll);
scrollView.post(new Runnable() {
@Override
public void run() {
scrollView.fullScroll(ScrollView.FOCUS_UP);
}
});4.3、聯系我們、關于我們板塊設計（在此不做展示與說明）
至此，本APP的設計與實作大致流程與效果已講解完畢，如對您有所幫助，請留下寶貴一贊！謝謝！
