文章目錄

Android 事件分發系列文章目錄
一、事件分發相關類和方法
二、Activity 的事件傳遞
- 1、Activity.dispatchTouchEvent 方法事件傳遞機制
- 2、Activity.onTouchEvent 方法事件傳遞機制
三、ViewGroup 的事件傳遞
- 1、ViewGroup.dispatchTouchEvent 方法事件傳遞機制
- 2、ViewGroup.onInterceptTouchEvent 方法事件傳遞機制
- 3、ViewGroup.onTouchEvent 方法事件傳遞機制
四、View 的事件傳遞
- 1、View .dispatchTouchEvent 方法事件傳遞機制
- 2、View .onTouchEvent 方法事件傳遞機制
五、事件分發示意圖
總結

一、事件分發相關類和方法

Android 事件分發涉及到的類有 3 3 3 個 , Activity , ViewGroup , View ;

Android 事件分發涉及到的如下 7 7 7 個方法 :

Activity 類涉及到 dispatchTouchEvent , onTouchEvent , 2 2 2 個方法 ;

public class MainActivity extends AppCompatActivity {
    @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        return super.dispatchTouchEvent(ev);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        return super.onTouchEvent(event);
    }
}

ViewGroup 涉及到 dispatchTouchEvent , onInterceptTouchEvent , onTouchEvent , 3 3 3 個方法 ;

public class MyConstraintLayout extends ConstraintLayout {
    @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        return super.dispatchTouchEvent(ev);
    }

    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        return super.onInterceptTouchEvent(ev);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        return super.onTouchEvent(event);
    }
}

View 涉及到 dispatchTouchEvent , onTouchEvent , 2 2 2 個方法 ;

public class MyButton extends androidx.appcompat.widget.AppCompatButton {
    @Override
    public boolean dispatchTouchEvent(MotionEvent event) {
        return super.dispatchTouchEvent(event);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        return super.onTouchEvent(event);
    }
}

二、Activity 的事件傳遞

1、Activity.dispatchTouchEvent 方法事件傳遞機制

事件來源 :

① 驅動層產生觸摸事件, 由 WindowManagerService 傳遞到 Activity

事件分發 :

① 停止傳遞 : 如果回傳 true / false , 說明事件被消費 , 停止傳遞

② 繼續傳遞 : 如果回傳 super.dispatchTouchEvent(ev) , 那么繼續向下傳遞, 按照如下順序逐層傳遞 : Activity -> PhoneWindow -> DecorView -> ViewGrope , 最終傳遞到 ViewGroup, 呼叫 ViewGroup 的 dispatchTouchEvent 方法

    /**
     * 該方法是頁面事件分發入口
     *
     * 針對 ACTION_DOWN 事件分析 :
     *  事件來源 :
     *      驅動層產生觸摸事件, 由 WindowManagerService 傳遞到 Activity
     *  事件分發 :
     *      如果回傳 true / false, 說明事件被消費, 停止傳遞
     *      如果回傳 super.dispatchTouchEvent(ev), 那么繼續向下傳遞, 按照如下順序逐層傳遞 :
     *          Activity -> PhoneWindow -> DecorView -> ViewGrope
     *          最終傳遞到 ViewGroup, 呼叫 ViewGroup 的 dispatchTouchEvent 方法
     *
     * @param ev
     * @return
     */
    @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        return super.dispatchTouchEvent(ev);
    }

2、Activity.onTouchEvent 方法事件傳遞機制

事件來源 :

① 布局容器 ViewGroup 的 dispatchTouchEvent 方法回傳 false ;

② 布局容器 ViewGroup 的 onTouchEvent 方法回傳 false / super.onTouchEvent(event) ;

事件分發 : 這是事件傳遞的終點, 回傳值無所謂

① 回傳 true 說明事件被消費了 ;

    /**
     * 針對 ACTION_DOWN 事件分析 :
     *  事件來源 :
     *      布局容器 ViewGroup 的 dispatchTouchEvent 方法回傳 false
     *      布局容器 ViewGroup 的 onTouchEvent 方法回傳 false / super.onTouchEvent(event)
     *   事件分發 : 這是事件傳遞的終點, 回傳值無所謂
     *      回傳 true 說明事件被消費了
     *
     * @param event
     * @return
     */
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        return super.onTouchEvent(event);
    }

三、ViewGroup 的事件傳遞

1、ViewGroup.dispatchTouchEvent 方法事件傳遞機制

    /**
     * 針對 ACTION_DOWN 事件分析 :
     *  事件來源 :
     *      從 Activity 的 dispatchTouchEvent 傳遞而來
     *      從父容器 ViewGroup 的 dispatchTouchEvent 傳遞而來
     *  事件分發 :
     *      如果回傳 true, 表示事件被消費, 停止傳遞
     *      如果回傳 false, 則傳遞給父控制元件的 onTouchEvent 方法
     *      如果回傳 super.dispatchTouchEvent(ev) , 則繼續向下傳遞到 onInterceptTouchEvent 方法
     *
     * @param ev
     * @return
     */
    @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        return super.dispatchTouchEvent(ev);
    }

2、ViewGroup.onInterceptTouchEvent 方法事件傳遞機制

    /**
     * 針對 ACTION_DOWN 事件分析 :
     *  事件來源 :
     *      從 本類 的 dispatchTouchEvent 方法傳遞而來
     *  事件分發 :
     *      回傳 true, 則停止向后傳遞, 執行本類的 onTouchEvent 方法
     *          如果需要攔截, 回傳true
     *      回傳 false / super.onInterceptTouchEvent(ev),
     *          則繼續向 子容器/子組件 的 dispatchTouchEvent 方法傳遞; ( 這里是子組件 )
     *          默認不攔截
     *
     * @param ev
     * @return
     */
    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        return super.onInterceptTouchEvent(ev);
    }

3、ViewGroup.onTouchEvent 方法事件傳遞機制

    /**
     * 針對 ACTION_DOWN 事件分析 :
     *  事件來源 :
     *      本類的 onInterceptTouchEvent 方法回傳 true
     *      子組件/子容器 的 dispatchTouchEvent 方法回傳 false
     *      子組件/子容器 的 onTouchEvent 方法回傳 false / super.onTouchEvent(event)
     *   事件分發 :
     *      回傳 true 說明事件被消費了, 不再向下傳遞
     *      回傳 false / super.onTouchEvent(event) , 則需要繼續向下傳遞
     *          向父容器的 onTouchEvent 傳遞
     *
     *
     * @param event
     * @return
     */
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        return super.onTouchEvent(event);
    }

四、View 的事件傳遞

1、View .dispatchTouchEvent 方法事件傳遞機制

    /**
     * 針對 ACTION_DOWN 事件分析 :
     *  事件來源 :
     *      父容器 ViewGroup 的 onInterceptTouchEvent 如果回傳 false / super.onInterceptTouchEvent(ev)
     *          將事件傳遞到該方法
     *  事件分發 :
     *      如果回傳 true, 表示事件被消費, 停止傳遞
     *      如果回傳 false, 則傳遞給父控制元件的 onTouchEvent 方法
     *      如果回傳 super.dispatchTouchEvent(ev) , 則向本類的 onTouchEvent 方法傳遞
     *
     * @param event
     * @return
     */
    @Override
    public boolean dispatchTouchEvent(MotionEvent event) {
        return super.dispatchTouchEvent(event);
    }

2、View .onTouchEvent 方法事件傳遞機制

    /**
     * 針對 ACTION_DOWN 事件分析 :
     *  事件來源 :
     *      本類的 dispatchTouchEvent 方法回傳 super.dispatchTouchEvent(event)
     *   事件分發 :
     *      回傳 true 說明事件被消費了, 不再向下傳遞
     *      回傳 false / super.onTouchEvent(event) , 則需要繼續向下傳遞
     *          向父容器的 onTouchEvent 傳遞
     *
     *
     * @param event
     * @return
     */
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        return super.onTouchEvent(event);
    }

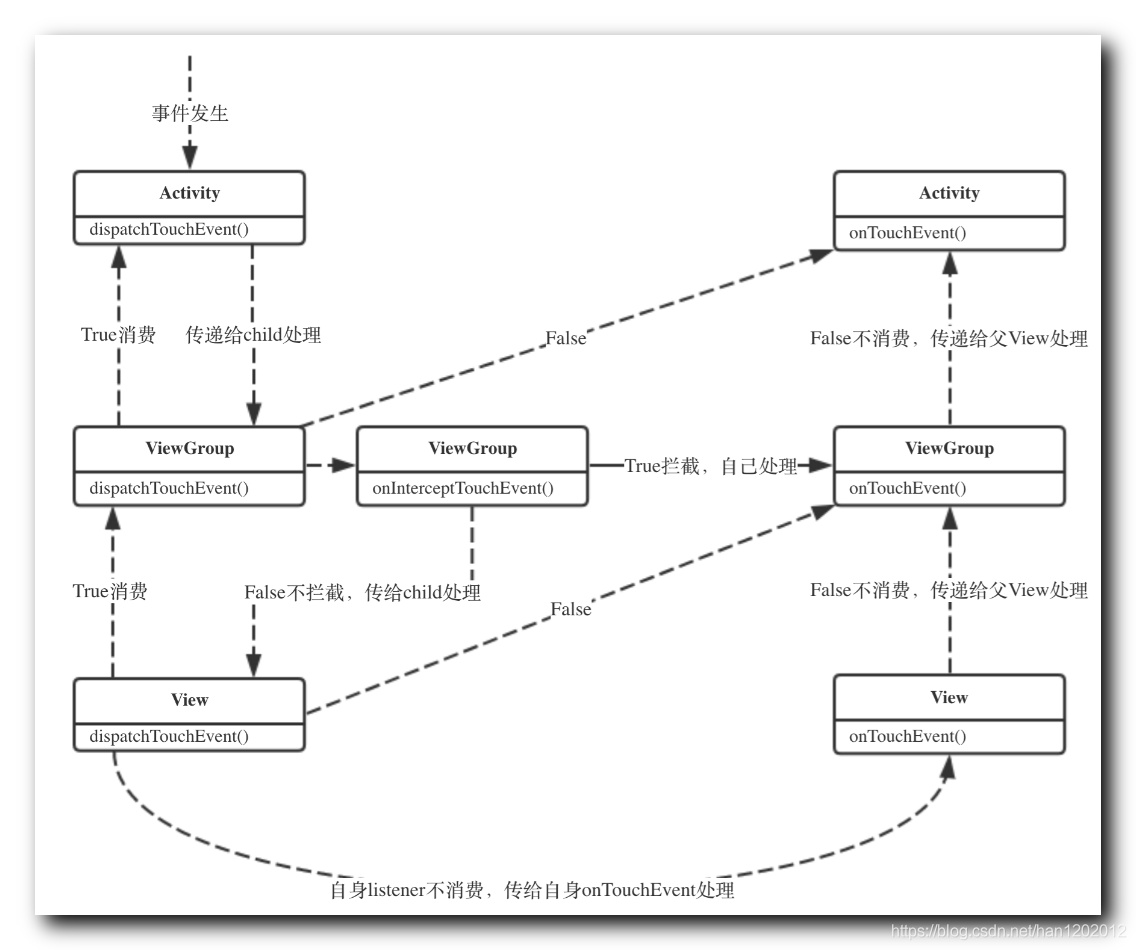

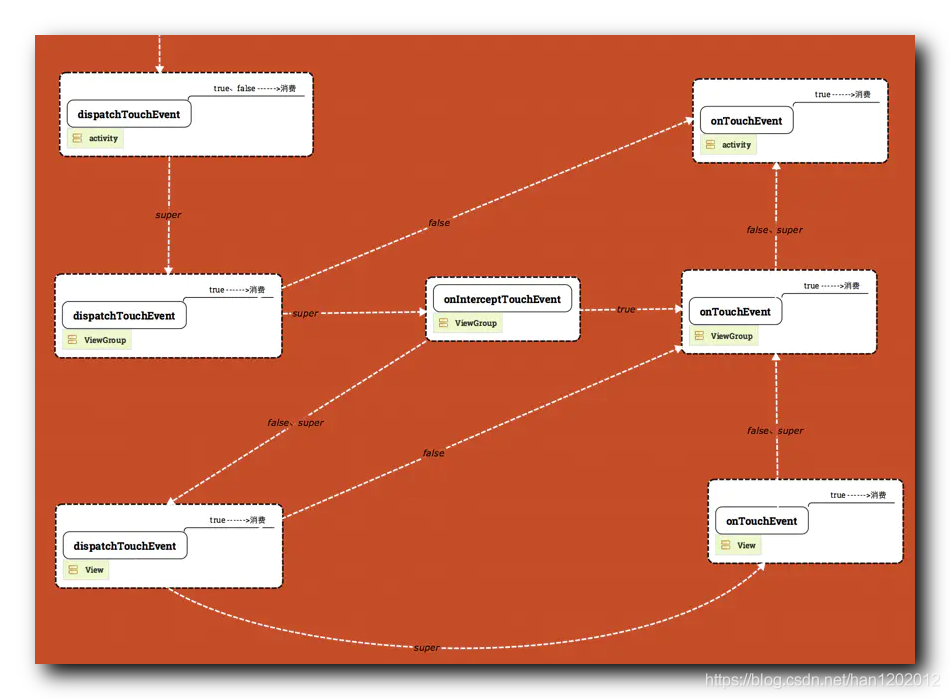

五、事件分發示意圖

網上找了兩張示意圖 , 參考上述原始碼注釋理解 ;

在這里插入圖片描述

總結

通過控制上述 7 7 7 個方法的 3 3 3 種回傳值 true / false / super , 控制整體 Activity 界面組件的事件分發 ;

事件分發規律 :

① 事件消費 : dispatchTouchEvent 或 onTouchEvent , 一旦回傳 true , 則標明事件消費 , 不再繼續分發事件 ; 注意 : Activity 的 dispatchTouchEvent 除外 , 其回傳 true / false 都表示事件已消費 , 只有 super 時才向下傳遞 ;

② 向父容器傳遞 : dispatchTouchEvent 或 onTouchEvent , 一旦回傳 false , 一律將事件傳遞給父容器的 onTouchEvent 方法 ;

③ 事件攔截 : onInterceptTouchEvent 回傳 true , 則執行自己的 , 回傳 false 則傳遞到子組件的 dispatchTouchEvent 方法 ;
