背景

從寫 Flutter 第一行程式開始我們就知道在 Dart 的 main 方法中通過呼叫 runApp 方法把自己撰寫的 Widget 傳遞進去，只有這樣編譯運行后才能得到預期效果，你有沒有好奇這背后都經歷了什么？runApp 為什么這么神秘？或者說，在你入門 Flutter 后應該經常聽到或看到過 Flutter 三棵樹核心機制的東西，你有真正的想過他們都是什么嗎？如果都沒有，那么本文就是一場解密之旅，

Flutter 程式入口

我們撰寫的 Flutter App 一般入口都是在 main 方法，其內部通過呼叫 runApp 方法將我們自己整個應用的 Widget 添加并運行，所以我們直接去看下 runApp 方法實作，如下：

/**
 * 位置：FLUTTER_SDK\packages\flutter\lib\src\widgets\binding.dart
 * 注意：app引數的Widget布局盒子約束constraints會被強制為填充螢屏，這是框架機制，自己想要調整可以用Align等包裹，
 * 多次重復呼叫runApp將會從螢屏上移除已添加的app Widget并添加新的上去，
 * 框架會對新的Widget樹與之前的Widget樹進行比較，并將任何差異應用于底層渲染樹，有點類似于StatefulWidget
呼叫State.setState后的重建機制，
 */
void runApp(Widget app) {
  WidgetsFlutterBinding.ensureInitialized()
    ..scheduleAttachRootWidget(app)
    ..scheduleWarmUpFrame();
}

可以看到上面三行代碼代表了 Flutter 啟動的核心三步（級聯運算子呼叫）：

WidgetsFlutterBinding 初始化（ensureInitialized()）
系結根節點創建核心三棵樹（scheduleAttachRootWidget(app)）
繪制熱身幀（scheduleWarmUpFrame()）

WidgetsFlutterBinding 實體及初始化

直接看原始碼，如下：

class WidgetsFlutterBinding extends BindingBase with GestureBinding, SchedulerBinding, ServicesBinding, PaintingBinding, SemanticsBinding, RendererBinding, WidgetsBinding {
  static WidgetsBinding ensureInitialized() {
    if (WidgetsBinding.instance == null)
      WidgetsFlutterBinding();
    return WidgetsBinding.instance!;
  }
}

WidgetsFlutterBinding 繼承自 BindingBase，并且 with 了大量的 mixin 類，WidgetsFlutterBinding 就是將 Widget 架構和 Flutter Engine 連接的核心橋梁，也是整個 Flutter 的應用層核心，通過 ensureInitialized() 方法我們可以得到一個全域單例的 WidgetsFlutterBinding 實體，且 mixin 的一堆 XxxBinding 也被實體化，

BindingBase 抽象類的構造方法中會呼叫initInstances()方法，而各種 mixin 的 XxxBinding 實體化重點也都在各自的initInstances()方法中，每個 XxxBinding 的職責不同，如下：

WidgetsFlutterBinding：核心橋梁主體，Flutter app 全域唯一，
BindingBase：系結服務抽象類，
GestureBinding：Flutter 手勢事件系結，處理螢屏事件分發及事件回呼處理，其初始化方法中重點就是把事件處理回呼_handlePointerDataPacket函式賦值給 window 的屬性，以便 window 收到螢屏事件后呼叫，window 實體是 Framework 層與 Engine 層處理螢屏事件的橋梁，
SchedulerBinding：Flutter 繪制調度器相關系結類，debug 編譯模式時統計繪制流程時長等操作，
ServicesBinding：Flutter 系統平臺訊息監聽系結類，即 Platform 與 Flutter 層通信相關服務，同時注冊監聽了應用的生命周期回呼，
PaintingBinding：Flutter 繪制預熱快取等系結類，
SemanticsBinding：語意樹和 Flutter 引擎之間的粘合劑系結類，
RendererBinding：渲染樹和 Flutter 引擎之間的粘合劑系結類，內部重點是持有了渲染樹的根節點，
WidgetsBinding：Widget 樹和 Flutter 引擎之間的粘合劑系結類，

從 Flutter 架構宏觀抽象看，這些 XxxBinding 承擔的角色大致是一個橋梁關聯系結，如下：

在這里插入圖片描述

本文由于是啟動主流程相關機制分析，所以初始化中我們需要關注的主要是 RendererBinding 和 WidgetsBinding 類的initInstances()方法，如下：

mixin WidgetsBinding on BindingBase, ServicesBinding, SchedulerBinding, GestureBinding, RendererBinding, SemanticsBinding {
  @override
  void initInstances() {
    ......
    /**
     *1、創建一個管理Widgets的類物件
     *BuildOwner類用來跟蹤哪些Widget需要重建，并處理用于Widget樹的其他任務，例如管理不活躍的Widget等，除錯模式觸發重建等，
     */
    _buildOwner = BuildOwner();
    //2、回呼方法賦值，當第一個可構建元素被標記為臟時呼叫，
    buildOwner!.onBuildScheduled = _handleBuildScheduled;
    //3、回呼方法賦值，當本地配置變化或者AccessibilityFeatures變化時呼叫，
    window.onLocaleChanged = handleLocaleChanged;
    window.onAccessibilityFeaturesChanged = handleAccessibilityFeaturesChanged;
    ......
  }
}

mixin RendererBinding on BindingBase, ServicesBinding, SchedulerBinding, GestureBinding, SemanticsBinding, HitTestable {
  @override
  void initInstances() {
    ......
    /**
     * 4、創建管理rendering渲染管道的類
     * 提供介面呼叫用來觸發渲染，
     */
    _pipelineOwner = PipelineOwner(
      onNeedVisualUpdate: ensureVisualUpdate,
      onSemanticsOwnerCreated: _handleSemanticsOwnerCreated,
      onSemanticsOwnerDisposed: _handleSemanticsOwnerDisposed,
    );
    //5、一堆window變化相關的回呼監聽
    window
      ..onMetricsChanged = handleMetricsChanged
      ..onTextScaleFactorChanged = handleTextScaleFactorChanged
      ..onPlatformBrightnessChanged = handlePlatformBrightnessChanged
      ..onSemanticsEnabledChanged = _handleSemanticsEnabledChanged
      ..onSemanticsAction = _handleSemanticsAction;
    //6、創建RenderView物件，也就是RenderObject渲染樹的根節點
    initRenderView();
    ......
  }

  void initRenderView() {
    ......
    //RenderView extends RenderObject with RenderObjectWithChildMixin<RenderBox>
    //7、渲染樹的根節點物件
    renderView = RenderView(configuration: createViewConfiguration(), window: window);
    renderView.prepareInitialFrame();
  }
  //定義renderView的get方法，獲取自_pipelineOwner.rootNode
  RenderView get renderView => _pipelineOwner.rootNode! as RenderView;
  //定義renderView的set方法，上面initRenderView()中實體化賦值就等于給_pipelineOwner.rootNode也進行了賦值操作，
  set renderView(RenderView value) {
    assert(value != null);
    _pipelineOwner.rootNode = value;
  }
}

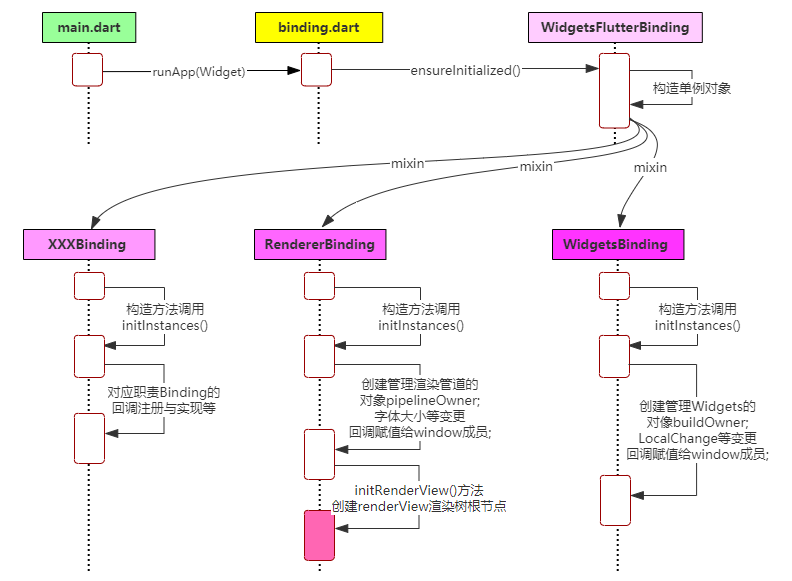

到此基于初始化程序我們已經得到了一些重要資訊，請記住 RendererBinding 中的 RenderView 就是 RenderObject 渲染樹的根節點，上面這部分代碼的時序圖大致如下：
在這里插入圖片描述

通過 scheduleAttachRootWidget 創建關聯三棵核心樹

WidgetsFlutterBinding 實體化單例初始化之后先呼叫了scheduleAttachRootWidget(app)方法，這個方法位于 mixin 的 WidgetsBinding 類中，本質是異步執行了attachRootWidget(rootWidget)方法，這個方法完成了 Flutter Widget 到 Element 到 RenderObject 的整個關聯程序，原始碼如下：

mixin WidgetsBinding on BindingBase, ServicesBinding, SchedulerBinding, GestureBinding, RendererBinding, SemanticsBinding {
  @protected
  void scheduleAttachRootWidget(Widget rootWidget) {
  	//簡單的異步快速執行，將attachRootWidget異步化
    Timer.run(() {
      attachRootWidget(rootWidget);
    });
  }

  void attachRootWidget(Widget rootWidget) {
  	//1、是不是啟動幀，即看renderViewElement是否有賦值，賦值時機為步驟2
    final bool isBootstrapFrame = renderViewElement == null;
    _readyToProduceFrames = true;
    //2、橋梁創建RenderObject、Element、Widget關系樹，_renderViewElement值為attachToRenderTree方法回傳值
    _renderViewElement = RenderObjectToWidgetAdapter<RenderBox>(
      //3、RenderObjectWithChildMixin型別，繼承自RenderObject，RenderObject繼承自AbstractNode，
      //來自RendererBinding的_pipelineOwner.rootNode，_pipelineOwner來自其初始化initInstances方法實體化的PipelineOwner物件，
      //一個Flutter App全域只有一個PipelineOwner實體，
      container: renderView,
      debugShortDescription: '[root]',
      //4、我們平時寫的dart Widget app
      child: rootWidget,
    //5、attach程序，buildOwner來自WidgetsBinding初始化時實體化的BuildOwner實體，renderViewElement值就是_renderViewElement自己，此時由于呼叫完appach才賦值，所以首次進來也是null，
    ).attachToRenderTree(buildOwner!, renderViewElement as RenderObjectToWidgetElement<RenderBox>?);
    if (isBootstrapFrame) {
      //6、首幀主動更新一下，匹配條件的情況下內部本質是呼叫SchedulerBinding的scheduleFrame()方法，
      //進而本質呼叫了window.scheduleFrame()方法，
      SchedulerBinding.instance!.ensureVisualUpdate();
    }
  }
}

上面代碼片段的步驟 2 和步驟 5 需要配合 RenderObjectToWidgetAdapter 類片段查看，如下：

//1、RenderObjectToWidgetAdapter繼承自RenderObjectWidget，RenderObjectWidget繼承自Widget
class RenderObjectToWidgetAdapter<T extends RenderObject> extends RenderObjectWidget {
  ......
  //3、我們撰寫dart的runApp函式引數中傳遞的Flutter應用Widget樹根
  final Widget? child;
  //4、繼承自RenderObject，來自PipelineOwner物件的rootNode屬性，一個Flutter App全域只有一個PipelineOwner實體，
  final RenderObjectWithChildMixin<T> container;
  ......
  //5、重寫Widget的createElement實作，構建了一個RenderObjectToWidgetElement實體，它繼承于Element，
  //Element樹的根結點是RenderObjectToWidgetElement，
  @override
  RenderObjectToWidgetElement<T> createElement() => RenderObjectToWidgetElement<T>(this);
  //6、重寫Widget的createRenderObject實作，container本質是一個RenderView，
  //RenderObject樹的根結點是RenderView，
  @override
  RenderObjectWithChildMixin<T> createRenderObject(BuildContext context) => container;

  @override
  void updateRenderObject(BuildContext context, RenderObject renderObject) { }

  /**
   *7、上面代碼片段中RenderObjectToWidgetAdapter實體創建后呼叫
   *owner來自WidgetsBinding初始化時實體化的BuildOwner實體，element 值就是自己，
   *該方法創建根Element(RenderObjectToWidgetElement)，并將Element與Widget進行關聯，即創建WidgetTree對應的ElementTree，
   *如果Element已經創建過則將根Element中關聯的Widget設為新的(即_newWidget)，
   *可以看見Element只會創建一次，后面都是直接復用的，
   */
  RenderObjectToWidgetElement<T> attachToRenderTree(BuildOwner owner, [ RenderObjectToWidgetElement<T>? element ]) {
    //8、由于首次實體化RenderObjectToWidgetAdapter呼叫attachToRenderTree后才不為null，所以當前流程為null
    if (element == null) {
      //9、在lockState里面代碼執行程序中禁止呼叫setState方法
      owner.lockState(() {
        //10、創建一個Element實體，即呼叫本段代碼片段中步驟5的方法，
        //呼叫RenderObjectToWidgetAdapter的createElement方法構建了一個RenderObjectToWidgetElement實體，繼承RootRenderObjectElement，又繼續繼承RenderObjectElement，接著繼承Element，
        element = createElement();
        assert(element != null);
        //11、給根Element的owner屬性賦值為WidgetsBinding初始化時實體化的BuildOwner實體，
        element!.assignOwner(owner);
      });
      //12、重點！mount里面RenderObject
      owner.buildScope(element!, () {
        element!.mount(null, null);
      });
    } else {
      //13、更新widget樹時_newWidget賦值為新的，然后element數根標記為markNeedsBuild
      element._newWidget = this;
      element.markNeedsBuild();
    }
    return element!;
  }
  ......
}

對于上面步驟 12 我們先進去簡單看下 Element （RenderObjectToWidgetElement extends RootRenderObjectElement extends RenderObjectElement extends Element）的 mount 方法，重點關注的是父類 RenderObjectElement 中的 mount 方法，如下：

abstract class RenderObjectElement extends Element {
  //1、Element樹通過構造方法RenderObjectToWidgetElement持有了Widget樹實體，（RenderObjectToWidgetAdapter），
  @override
  RenderObjectWidget get widget => super.widget as RenderObjectWidget;

  //2、Element樹通過mount后持有了RenderObject渲染樹實體，
  @override
  RenderObject get renderObject => _renderObject!;
  RenderObject? _renderObject;

  @override
  void mount(Element? parent, Object? newSlot) {
    ......
    //3、通過widget樹（即RenderObjectToWidgetAdapter）呼叫createRenderObject方法傳入Element實體自己獲取RenderObject渲染樹，
    //RenderObjectToWidgetAdapter.createRenderObject(this)回傳的是RenderObjectToWidgetAdapter的container成員，也就是上面分析的RenderView渲染樹根節點，
    _renderObject = widget.createRenderObject(this);
    ......
  }
}

到這里對于 Flutter 的靈魂“三棵樹”來說也能得出如下結論：

Widget 樹的根結點是 RenderObjectToWidgetAdapter（繼承自 RenderObjectWidget extends Widget），我們 runApp 中傳遞的 Widget 樹就被追加到了這個樹根的 child 屬性上，
Element 樹的根結點是 RenderObjectToWidgetElement（繼承自 RootRenderObjectElement extends RenderObjectElement extends Element），通過呼叫 RenderObjectToWidgetAdapter 的 createElement 方法創建，創建 RenderObjectToWidgetElement 的時候把 RenderObjectToWidgetAdapter 通過構造引數傳遞進去，所以 Element 的 _widget 屬性值為 RenderObjectToWidgetAdapter 實體，也就是說 Element 樹中 _widget 屬性持有了 Widget 樹實體，RenderObjectToWidgetAdapter ，
RenderObject 樹的根結點是 RenderView（RenderView extends RenderObject with RenderObjectWithChildMixin<RenderBox>），在 Element 進行 mount 時通過呼叫 Widget 樹（RenderObjectToWidgetAdapter）的createRenderObject方法獲取 RenderObjectToWidgetAdapter 構造實體化時傳入的 RenderView 渲染樹根節點，

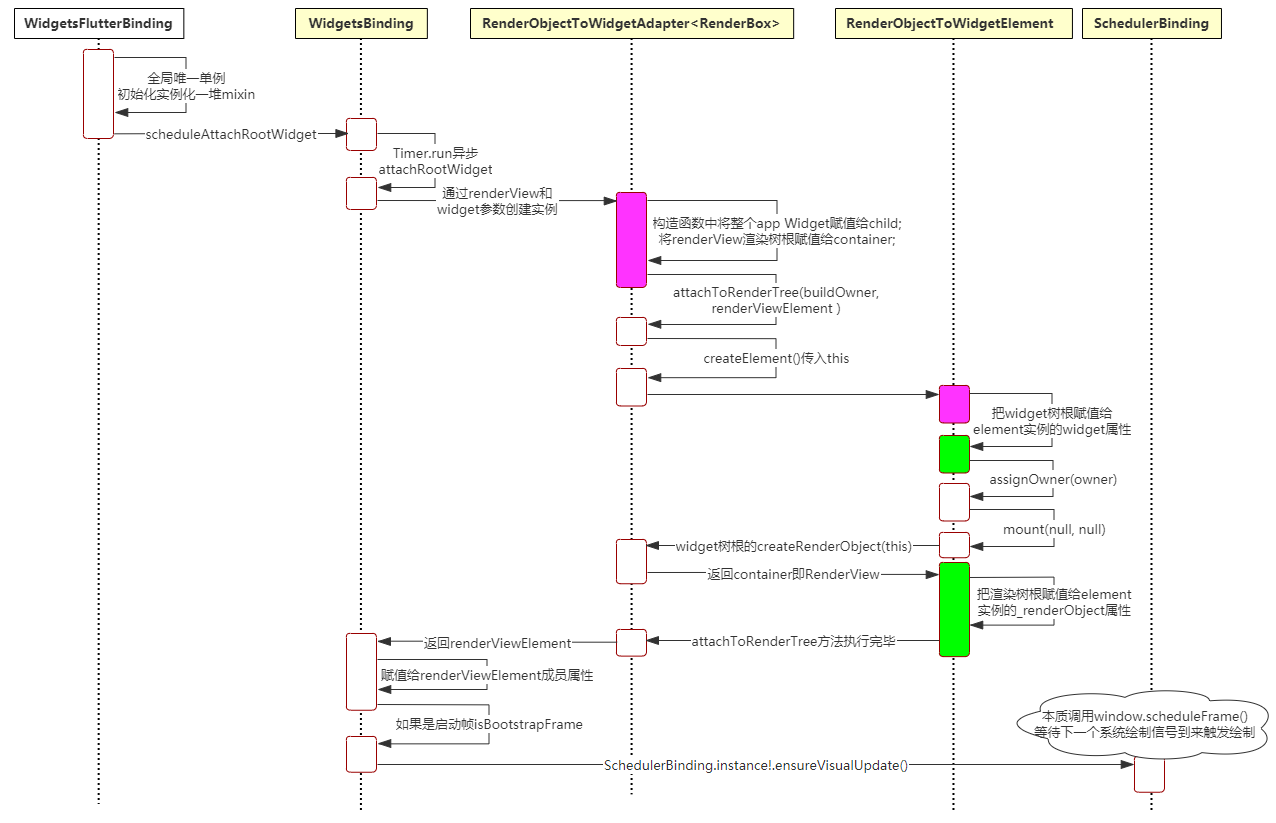

上面代碼流程對應的時序圖大致如下：
在這里插入圖片描述
結合上一小結可以很容易看出來三棵樹的創建時機（時序圖中紫紅色節點），也可以很容易看出來 Element 是 Widget 和 RenderObject 之前的一個“橋梁”，其內部持有了兩者樹根，抽象表示如下：

由于篇幅和本文主題原因，我們重心關注三棵樹的誕生流程，對于三棵樹之間如何配合進行繪制渲染這里先不展開，后面會專門一篇分析，

熱身幀繪制

到此讓我們先將目光再回到一開始runApp方法的實作中，我們還差整個方法實作中的最后一個scheduleWarmUpFrame()呼叫，如下：

mixin SchedulerBinding on BindingBase {
  void scheduleWarmUpFrame() {
    ......
    Timer.run(() {
      assert(_warmUpFrame);
      handleBeginFrame(null);
    });
    Timer.run(() {
      assert(_warmUpFrame);
      handleDrawFrame();
      //重置時間戳，避免熱多載情況從熱身幀到熱多載幀的時間差，導致隱式影片的跳幀情況，
      resetEpoch();
      ......
      if (hadScheduledFrame)
        scheduleFrame();
    });
	//在此次繪制結束前該方法會鎖定事件分發，可保證繪制程序中不會再觸發新重繪，
	//也就是說在本次繪制結束前不會回應各種事件，
    lockEvents(() async {
      await endOfFrame;
      Timeline.finishSync();
    });
  }
}

這段代碼的本質這里先不詳細展開，因為本質就是渲染幀的提交與觸發相關，我們后邊文章會詳細分析 framework 層繪制渲染相關邏輯，那時再展開，在這里只用知道它被呼叫后會立即執行一次繪制（不用等待 VSYNC 信號到來），

這時候細心的話，你可能會有疑問，前面分析 attachRootWidget 方法呼叫時，它的最后一行發現是啟動幀則會呼叫window.scheduleFrame()然后等系統 VSYNC 信號到來觸發繪制，既然 VSYNC 信號到來時會觸發繪制，這個主動熱身幀豈不是可以不要？

是的，不要也是沒問題的，只是體驗不是很好，會導致初始化卡幀的效果，因為前面window.scheduleFrame()發起的繪制請求是在收到系統 VSYNC 信號后才真正執行，而 Flutter app 初始化時為了盡快呈現 UI 而沒有等待系統 VSYNC 信號到來就主動發起一針繪制（也被形象的叫做熱身幀），這樣最長可以減少一個 VSYNC 等待時間，

總結

上面就是 Flutter Dart 端三棵樹的誕生流程，關于三棵樹是如何互相作業的，我們會在后面專門篇章做分析，這里就先不展開了，
