前言

前 2 2 2 篇博客 【Android 插件化】Hook 插件化框架 ( 從 Hook 應用角度分析 Activity 啟動流程 一 | Activity 行程相關原始碼 ) , 【Android 插件化】Hook 插件化框架 ( 從 Hook 應用角度分析 Activity 啟動流程 二 | AMS 行程相關原始碼 | 主行程相關原始碼 ) 中 , 分析了從 Activity 呼叫 startActivity 啟動另一個 Activity 的底層原始碼流程 , 涉及到了 2 2 2 個行程 , 一個是本應用的主執行緒所在的行程 , 一個是 ActivityManagerService 行程 ;

本博客中開始對 Activity 啟動程序進行 Hook 操作 , 基于 Android 9 9 9 , API 28 28 28 版本 , 這里要注意 , 不同的 API 版本底層原始碼邏輯不同 , Hook 點以及 Hook 方式也不同 ;

目前的主流插件化框架都已經兼容到了 Android 10 10 10 版本 ;

一、hook 插件化原理

使用 Hook 實作的插件化原理如下 : 通過以下 3 3 3 個步驟實作插件化 ;

1. 加載插件包中的位元組碼

2. hook 技術 : 直接通過 hook 技術, 鉤住系統的 Activity 啟動流程實作

① Activity 物件創建之前 , 要做很多初始化操作 , 先在 ActivityRecord 中加載 Activity 資訊 , 如果修改了該資訊 , 將要跳轉的 Activity 資訊修改為插件包中的 Activity , 原來的 Activity 只用于占位 , 用于欺騙 Android 系統 ;

② 使用 hook 技術 , 加載插件包 apk 中的 Activity

③ 實作跳轉的 Activity ( 插件包中的 )

3. 資源加載 : 主要是解決 Resources 資源沖突問題 ;

( 使用上述 hook 插件化 , 可以不用考慮 Activity 的生命周期問題 )

占位 Activity : 插件包中的 Activity 是通過正規流程 , 由 AMS 進行創建并加載的 , 但是 該 Activity 并沒有在 AndroidManifest.xml 清單檔案中注冊 , 這里需要一個已經在清單檔案注冊的 Activity 欺騙系統 ;

插裝式插件化 : 是通過代理 Activity , 將 插件包加載的 位元組碼 Class 類 中 對應的 Activity 類作為一個普通的 Java 類 , 該普通的 Java 類有所有的 Activity 的業務邏輯 , 該 Activity 的生命周期 , 由代理 Activity 執行相關的生命周期方法

hook 插件化 : hook 插件化直接鉤住系統中 Activity 啟動流程的某個點

二、插件化依賴庫創建

hook 插件化依賴庫是 Android 依賴庫 ( Android Library Module ) ;

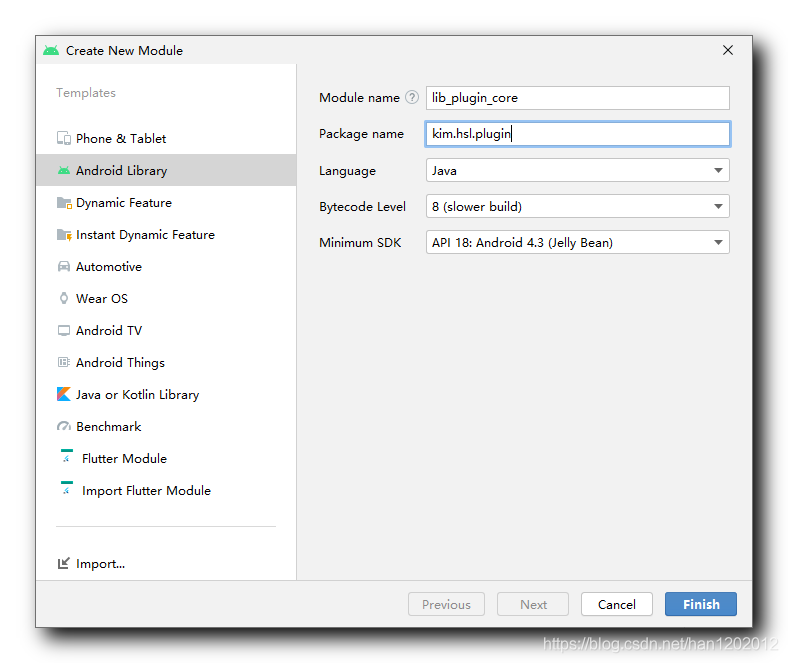

創建插件化的核心依賴庫 :

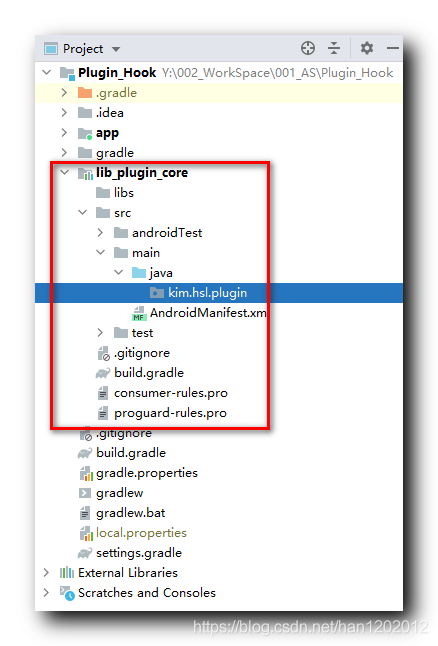

通過該 lib_plugin_core 依賴庫 , 實作插件化相關功能 ;

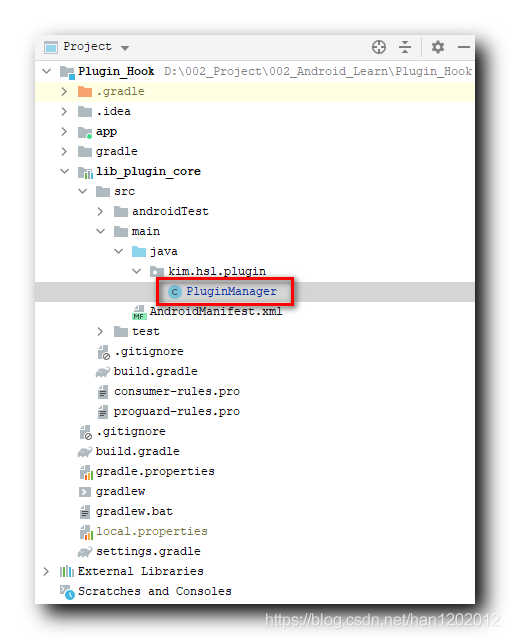

在其中創建插件化的核心管理類 PluginManager , 用于管理插件相關內容 ;

三、插件包管理

插件包目錄 : 將插件包放在 /data/data/< package name >/files/ 目錄中 ;

// 插件包的絕對路徑 ,  /data/data/< package name >/files/
String apkPath = mBase.getFilesDir().getAbsolutePath() + "plugin.apk";

插件包快取目錄 : 同時設定 , 加載插件包中產生的快取檔案路徑是 /data/data/< package name >/app_plugin_cache/ 目錄 ;

// 加載插件包后產生的快取檔案路徑
// /data/data/< package name >/app_plugin_cache/
String cachePath =
        mBase.getDir("plugin_cache", Context.MODE_PRIVATE).getAbsolutePath();

創建插件包的類加載器 :

// 創建類加載器
DexClassLoader plugin_dexClassLoader =
        new DexClassLoader(
                apkPath,                // 插件包路徑
                cachePath,              // 插件包加載時產生的快取路徑
                null,   				// 庫的搜索路徑, 可以設定為空
                mBase.getClassLoader()  // 父加載器, PathClassLoader
        );

四、插件包管理完整代碼示例

package kim.hsl.plugin;

import android.content.Context;

import java.lang.reflect.Field;

import dalvik.system.DexClassLoader;

/**
 * 使用 Hook 實作的插件使用入口
 *  1. 加載插件包中的位元組碼
 *  2. 直接通過 hook 技術, 鉤住系統的 Activity 啟動流程實作
 *      ① Activity 物件創建之前 , 要做很多初始化操作 , 先在 ActivityRecord 中加載 Activity 資訊
 *          如果修改了該資訊 , 將要跳轉的 Activity 資訊修改為插件包中的 Activity
 *          原來的 Activity 只用于占位 , 用于欺騙 Android 系統
 *      ② 使用 hook 技術 , 加載插件包 apk 中的 Activity
 *      ③ 實作跳轉的 Activity ( 插件包中的 )
 *  3. 解決 Resources 資源沖突問題
 *  ( 使用上述 hook 插件化 , 可以不用考慮 Activity 的宣告周期問題 )
 *
 *  插件包中的 Activity 是通過正規流程 , 由 AMS 進行創建并加載的
 *      但是該 Activity 并沒有在 AndroidManifest.xml 清單檔案中注冊
 *      這里需要一個已經在清單檔案注冊的 Activity 欺騙系統
 *
 *  插裝式插件化 是通過代理 Activity , 將插件包加載的位元組碼 Class 作為一個普通的 Java 類
 *      該普通的 Java 類有所有的 Activity 的業務邏輯
 *      該 Activity 的宣告周期 , 由代理 Activity 執行相關的生命周期方法
 *  hook 插件化 : hook 插件化直接鉤住系統中 Activity 啟動流程的某個點
 *      使用插件包中的 Activity 替換占位的 Activity
 */
public class PluginManager {

    /**
     * 背景關系
     */
    private Context mBase;

    /**
     * 單例
     */
    private static PluginManager instance;

    public static PluginManager getInstance(Context context) {
        if (instance == null) {
            instance = new PluginManager(context);
        }
        return instance;
    }

    private PluginManager(Context context) {
        this.mBase = context;
    }

    /**
     * Application 啟動后 , 呼叫該方法初始化插件化環境
     *  加載插件包中的位元組碼
     */
    private void init() {
        // 加載 apk 檔案
        loadApk();
    }

    private void loadApk() {
        // 插件包的絕對路徑 ,  /data/data/< package name >/files/
        String apkPath = mBase.getFilesDir().getAbsolutePath() + "plugin.apk";
        // 加載插件包后產生的快取檔案路徑
        // /data/data/< package name >/app_plugin_cache/
        String cachePath =
                mBase.getDir("plugin_cache", Context.MODE_PRIVATE).getAbsolutePath();
        // 創建類加載器
        DexClassLoader plugin_dexClassLoader =
                new DexClassLoader(
                        apkPath,                // 插件包路徑
                        cachePath,              // 插件包加載時產生的快取路徑
                        null,   // 庫的搜索路徑, 可以設定為空
                        mBase.getClassLoader()  // 父加載器, PathClassLoader
                );
    }

}

五、博客資源

博客資源 :

• GitHub : https://github.com/han1202012/Plugin_Hook
