參考博客地址https://blog.csdn.net/liang19890820/article/details/52164289

大神提供了很好的思路，我在原文章的思路上理解若有不正確的，歡迎指正

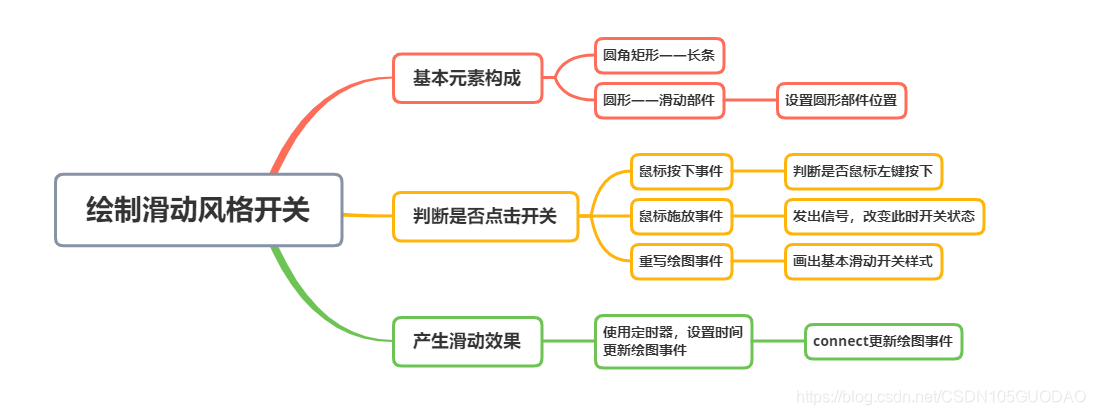

基本原理如下：

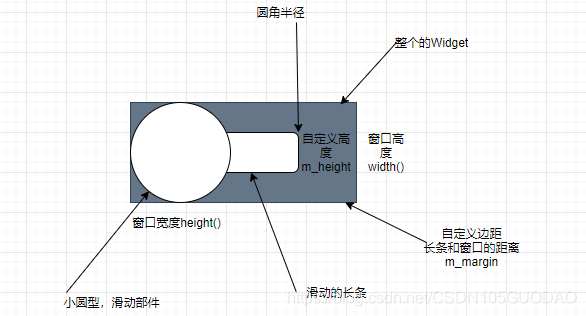

繪制滑動開關的原理如下：

SwBtn.h檔案代碼如下 ——相關注釋我都寫了自己的理解

#ifndef SWBTN_H
#define SWBTN_H

#include <QWidget>
#include <QTimer>
class SWBtn : public QWidget
{
    Q_OBJECT
public:
    explicit SWBtn(QWidget *parent = nullptr);

    bool SwBtn_isChecked() const;                   //回傳開關狀態  打開——true  關閉——false

    void setSwBtn_Status(bool check);               //設定開關狀態

    void setSwBtn_BackgroundColor(QColor color);    //設定背景顏色

    void setSwBtn_CheckedColor(QColor color);       //設定選中顏色

    void setSwBtn_DisabilityColor(QColor color);    //設定不可用的顏色

    void setSwBtn_WidgetSize(int m_width,int m_height); //設定整個按鍵視窗大小
protected:
    void paintEvent(QPaintEvent *event) override;                 //重寫繪圖事件——繪制按鈕

    //重寫滑鼠左鍵按壓事件  Q_DECL_OVERRIDE(這個宏可以用來宣告一個覆寫的虛函式)  override在這里等于這個宏
    void mousePressEvent(QMouseEvent *event) Q_DECL_OVERRIDE/*等同于Q_DECL_OVERRIDE*/;   //override  c++11特性

    //切記一定要對虛函式進行重新實作  不然未重新實作虛函式 override會使得報錯
    void mouseReleaseEvent(QMouseEvent *event) Q_DECL_OVERRIDE;   //重寫滑鼠釋放事件

    void resizeEvent(QResizeEvent *event) Q_DECL_OVERRIDE;   //重寫大小變化事件

    QSize sizeHint() const Q_DECL_OVERRIDE;           //重寫回傳默認推薦大小

    QSize minimumSizeHint() const Q_DECL_OVERRIDE;     //重寫回傳推薦的最小大小

signals:
    //當開關狀態改變時，發射信號(滑鼠釋放)
    void SwBtn_SWITCH(bool check);

private slots:
    void SwBtn_Slide();    //槽函式實作 圓形滑動

private:
    bool m_SwBtn_Status;   //開關狀態

    QColor m_SwBtn_background;     // 背景顏色

    QColor m_SwBtn_checkedColor;   // 選中顏色

    QColor m_SwBtn_disabilityColor;  // 不可用顏色

    QColor m_SwBtn_thumbColor;     // 小圓圈顏色

    qreal m_SwBtn_radius;          // 圓角

    qreal m_SwBtn_X;              // 視窗x點坐標

    qreal m_SwBtn_Y;              // 視窗y點坐標

    qint16 m_SwBtn_Height;        // 高度

    qint16 m_SwBtn_Margin;        // 外邊距

    QTimer m_SwBtn_timer;          // 定時器
};

#endif // SWBTN_H

SwBtn.cpp檔案具體實作如下：相關注釋也寫好了

/**************頭檔案******************/
#include "swbtn.h"
#include <QPainter>
#include <QMouseEvent>
/*****************END*****************/
SWBtn::SWBtn(QWidget *parent) : QWidget(parent),
    m_SwBtn_Status(false),
    m_SwBtn_background(Qt::black),
//    m_SwBtn_checkedColor(0,150,136),
    m_SwBtn_checkedColor(255,000,000),
    m_SwBtn_disabilityColor(190,190,190),
    m_SwBtn_thumbColor(Qt::white),
    m_SwBtn_radius(12),     //半圓半徑
    m_SwBtn_Height(24),    //視窗高度
    m_SwBtn_Margin(5)      //視窗邊距
  //切記，以上建構式要按自己的私有屬性中的成員順序來賦值，不然會報錯
{
    /*this->*/setCursor(Qt::PointingHandCursor);   //設定滑鼠游標在小部件上的形狀  此處為手型

    //QT4 信號與槽實作  此處是時間變化改變轉換開關滑動時狀態
    connect(&m_SwBtn_timer,SIGNAL(timeout()),this,SLOT(SwBtn_Slide()));
}
//回傳開關狀態
bool SWBtn::SwBtn_isChecked() const
{
    return m_SwBtn_Status;
}
//設定開關狀態
void SWBtn::setSwBtn_Status(bool check)
{
    m_SwBtn_Status=check;
    m_SwBtn_timer.start(10);
}
//設定背景顏色
void SWBtn::setSwBtn_BackgroundColor(QColor color)
{
    m_SwBtn_background=color;
}
//設定選中顏色
void SWBtn::setSwBtn_CheckedColor(QColor color)
{
    m_SwBtn_checkedColor=color;
}
//設定不可用時顏色
void SWBtn::setSwBtn_DisabilityColor(QColor color)
{
    m_SwBtn_disabilityColor=color;
}
//設定整個按鍵視窗寬度和高度
void SWBtn::setSwBtn_WidgetSize(int m_width, int m_height)
{
    this->m_SwBtn_Height=m_width-m_height;
    this->m_SwBtn_Margin=m_height-(m_width/2);
    this->m_SwBtn_radius=m_SwBtn_Height/2;
    update();
}

void SWBtn::paintEvent(QPaintEvent *event)
{
  /* Q_UNUSED指示編譯器沒有在函式體中使用指定名稱的形參，
* 這可以用來抑制編譯器警告，同時允許在函式的簽名中定義有意義的引數名，*/
    Q_UNUSED(event);

    QPainter painter(this);
    painter.setPen(Qt::NoPen);  //設定畫筆
    painter.setRenderHint(QPainter::Antialiasing);  //設定消除邊緣鋸齒

    QPainterPath path;
    QColor background;  //背景色
    QColor thumbColor;  //小圓顏色

    qreal pellucidity;   //透明度引數  浮點型
    if(isEnabled()){     //是否可用狀態
        if(m_SwBtn_Status){  //打開狀態
           background=m_SwBtn_checkedColor;
           thumbColor=m_SwBtn_checkedColor;
           pellucidity=0.6;
        }
        else{               //關閉狀態
            background=m_SwBtn_background;
            thumbColor=m_SwBtn_thumbColor;
            pellucidity=0.8;
        }
    }
    else{    //不可用狀態
        background=m_SwBtn_background;
        thumbColor=m_SwBtn_disabilityColor;
        pellucidity=0.2;
    }

    //繪制背景圓角矩形
    painter.setBrush(background);   //設定畫刷
    painter.setOpacity(pellucidity); //設定透明度
    //設定圓角矩形引數 QRectF(x,y,長，高)  x半徑  y半徑   (3,3)左上角 矩形(32*16) 半徑(8,8)
    path.addRoundedRect(QRectF(m_SwBtn_Margin,
                               m_SwBtn_Margin,
                               width()-2*m_SwBtn_Margin,
                               height()-2*m_SwBtn_Margin),
                        m_SwBtn_radius,
                        m_SwBtn_radius);
    painter.drawPath(path.simplified());    //加載路徑

    //繪制小圓圈
    painter.setBrush(thumbColor);
    painter.setOpacity(1);
    //繪制矩形中的橢圓 給定一個矩形  回傳貼著邊的橢圓  (22*22)
//    painter.drawEllipse(QRectF(m_SwBtn_X-(m_SwBtn_Height/2),
//                               m_SwBtn_Y-(m_SwBtn_Height/2),
//                               height(),
//                               height()));
    painter.drawEllipse(QRectF(m_SwBtn_X/*-(m_SwBtn_Height/2)*/,
                               m_SwBtn_Y/*-(m_SwBtn_Height/2)*/,
                               height(),
                               height()));
}
//滑鼠按下事件
void SWBtn::mousePressEvent(QMouseEvent *event)
{
    if(isEnabled()){
        //判斷是否左鍵安按下
        if(event->button()==Qt::LeftButton){  //**
            event->accept();
        }
        else
            event->ignore();
    }
}
//滑鼠釋放按鍵 發射狀態改變信號
void SWBtn::mouseReleaseEvent(QMouseEvent *event)
{
    if(isEnabled()){
        if((event->type()==QMouseEvent::MouseButtonRelease)&&(event->button()==Qt::LeftButton)){
            event->accept();
            m_SwBtn_Status=!m_SwBtn_Status;    //改變當前開關狀態
            emit SwBtn_SWITCH(m_SwBtn_Status); //發射改變以后的狀態
            m_SwBtn_timer.start(10);           //定時器10ms回應一次
        }
        else{
            event->ignore();     //忽略該事件
        }
    }

}
//重現大小改變事件
void SWBtn::resizeEvent(QResizeEvent *event)
{
//    m_SwBtn_X=m_SwBtn_Height/2;    //x=8
//    m_SwBtn_Y=m_SwBtn_Height/2;    //y=8
    m_SwBtn_X=0;
    m_SwBtn_Y=0;
    QWidget::resizeEvent(event);
}
//回傳默認建議大小
QSize SWBtn::sizeHint() const
{
    return minimumSizeHint();
}
//回傳建議最小大小
QSize SWBtn::minimumSizeHint() const
{
    //若按建構式指定大小   則尺寸為2*(16+3),16+2*3   尺寸為(38*22)像素
    return QSize(2*(m_SwBtn_Height+m_SwBtn_Margin),m_SwBtn_Height+2*m_SwBtn_Margin);
}
//滑動槽函式定義 改變小圓圈的位置 每10ms重繪一次繪圖事件
void SWBtn::SwBtn_Slide()
{
//    if(m_SwBtn_Status){  //打開狀態
//        m_SwBtn_X+=1;
//        if(m_SwBtn_X>=width()-m_SwBtn_Height)  //x到22時
//        m_SwBtn_timer.stop();
//    }
//    else{
//        m_SwBtn_X-=1;
//        if(m_SwBtn_X<=m_SwBtn_Height/2)    //x到8時
//           m_SwBtn_timer.stop();
//    }
    if(m_SwBtn_Status){  //打開狀態
        m_SwBtn_X+=1;
        if(m_SwBtn_X>=width()-height())  //x到16時    直接更新X坐標為寬度減高度
        m_SwBtn_timer.stop();
    }
    else{
        m_SwBtn_X-=1;
        if(m_SwBtn_X<=0)    //x到0時     X坐標直接從0開始
           m_SwBtn_timer.stop();
    }
    update();    //更新繪圖事件
}

具體的實作代碼，在別的Widget視窗實作如下：

#include "widget.h"
#include "ui_widget.h"

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    BTN1=new SWBtn(ui->widget_1);
    BTN2=new SWBtn(ui->widget_1);
    BTN1->move(50,50);
    BTN2->move(50,100);
    BTN3=new MY_SwitchButton(ui->widget_1);
    BTN3->move(50,150);
}

Widget::~Widget()
{
    delete ui;
}

具體實作的效果圖如下所示：

歡迎交流討論，目前也是一個正在學習QT的學習者，歡迎大家過來指正討論，
