引言

Dumpsys是安卓系統提供用來動態查看系統內部服務運行狀態的命令，了解dumpsys命令的使用方法，可以方便我們查看系統中各個行程記憶體使用情況，各個行程CPU占用率情況，各個應用apk運行情況，系統喚醒源情況等，同時，了解dumpsys命令使用方法的程序也是我們深入了解安卓各個服務的程序，

一、Dumpsys 命令概述

在Android系統中，各個系統服務行程之間主要是通過binder或者socket實作跨行程通信，大部分的服務程式使用binder通信的方式提供API介面，所有使用binder通信方式提供API介面的服務均由一個系統核心的服務管理行程——ServiceManager行程進行同一管理，其中Dumpsys命令就是Android系統提供用來查詢ServiceManager中所有服務的狀態以及服務內部詳細資訊的工具，其對應的Dumpsys原始碼檔案——frameworks/native/cmds/dumpsys/dumpsys.cpp，在Android系統編譯完成后，dumpsys命令會被打包在system.img中，Dumpsys命令可以理解成Android 獨有的shell 程式，使用是 首先adb shell 進入到Android 系統環境，再根據以下發育執行相關命令：

dumpsys [-l][service]

二、 Dumpsys命令語法詳解

1、Package資訊查詢

命令格式：

dumpsys package [-h][-f][--checkin][cmd]…

其中子命令：

2、Activity資訊查詢

命令格式：

dumpsys activity [-h][-a][-c][-p]…

子命令：

3、網路資訊查詢

安卓系統網路連接和管理服務由四個系統服務ConnectivityService，NetworkPolicyManagerService，NetworkManagementService，NetworkStatsService共同配合完成網路連接和管理功能，因此，要查看設備網路相關資訊，就需要使用dumpsys命令分別查看設備中這些服務的詳細資訊：

4、其他常用服務資訊查詢

三、Dumpsys命令實作原理

1、安卓binder服務管理

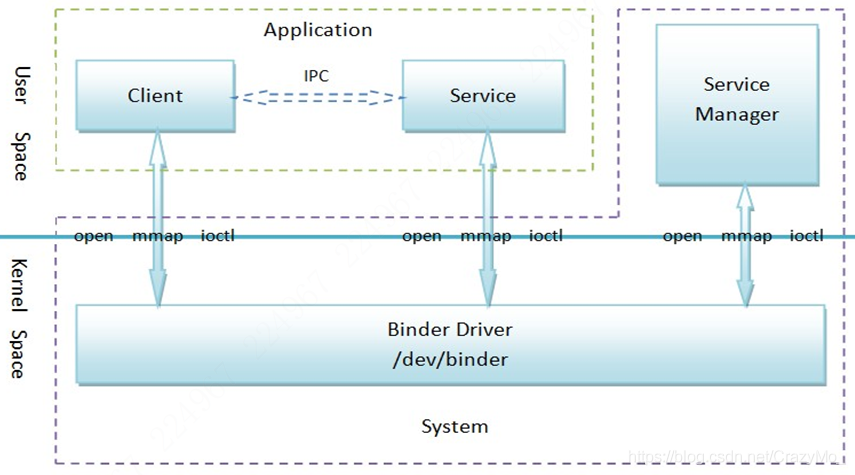

Dumpsys基于安卓的binder通信機制實作，因此了解安卓binder通信機制是基礎，安卓binder通信框架如圖1所示（Binder通信機制詳細內容請參考[1]&[2]），它由客戶端程式，服務端程式，ServiceManager行程，binder驅動四大部分組成，Binder即可作為行程間通信也可以作為行程內通信，它的優勢在于客戶端與服務端通信只需要一次資料拷貝，

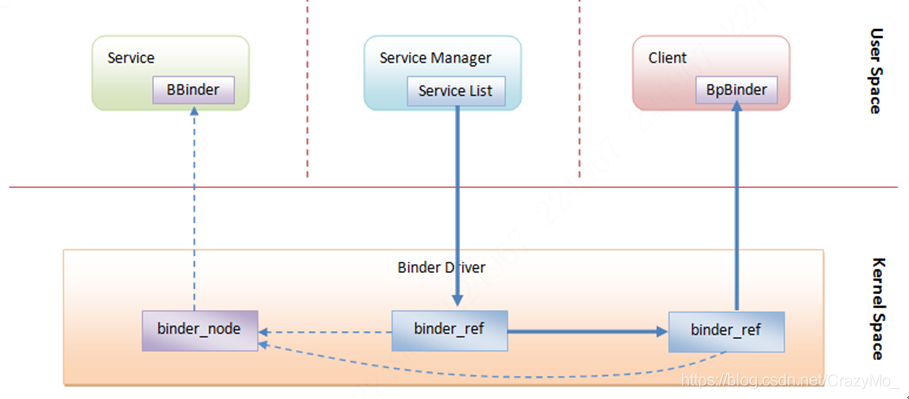

如上圖所示Binder通信是一個C/S架構，它們通過kernel的binder driver建立通信橋梁，ServiceManager在此框架中的作用相當于一個“路由器”，所有的服務通過addService介面把服務的“句柄”和名字注冊到ServiceManager中，應用程式（客戶端）呼叫服務介面時，首先使用ServiceManager的checkService/getService介面通過服務名字獲取該服務的“句柄”，然后通過服務“句柄”呼叫相應的服務介面（BpBinder是client端創建的用于訊息發送的代理,而BBinder是server端用于接收訊息的通道），其互動程序如圖2所示服務“句柄”管理機制：

2、Dumpsys原始碼分析

Dumpsys命令在原始碼位于：frameworks/native/cmds/dumpsys/dumpsys.cpp，

int main(int argc, char* const argv[])
{
	//捕捉信號
    signal(SIGPIPE, SIG_IGN);
	//獲取 ServiceManager服務的binder代理物件
    sp<IServiceManager> sm = defaultServiceManager();
    fflush(stdout);
    if (sm == NULL) {
        aerr << "dumpsys: Unable to get default service manager!" << endl;
        return 20;
    }
    Vector<String16> services;
    Vector<String16> args;
    Vector<String16> skippedServices;
    bool showListOnly = false;
    bool skipServices = false;
    int timeoutArg = 10;
    static struct option longOptions[] = {
        {"skip", no_argument, 0,  0 },
        {"help", no_argument, 0,  0 },
        {     0,           0, 0,  0 }
    };

    while (1) {
        int c;
        int optionIndex = 0;
        //傳入的引數轉為case 的值
        c = getopt_long(argc, argv, "+t:l", longOptions, &optionIndex);

        if (c == -1) {
            break;
        }

        switch (c) {
        case 0:
            if (!strcmp(longOptions[optionIndex].name, "skip")) {
                skipServices = true;
            } else if (!strcmp(longOptions[optionIndex].name, "help")) {
                usage();
                return 0;
            }
            break;

        case 't':
            {
                char *endptr;
                timeoutArg = strtol(optarg, &endptr, 10);
                if (*endptr != '\0' || timeoutArg <= 0) {
                    fprintf(stderr, "Error: invalid timeout number: '%s'\n", optarg);
                    return -1;
                }
            }
            break;

        case 'l':
            showListOnly = true;
            break;

        default:
            fprintf(stderr, "\n");
            usage();
            return -1;
        }
    }

    for (int i = optind; i < argc; i++) {
        if (skipServices) {
            skippedServices.add(String16(argv[i]));
        } else {
            if (i == optind) {
                services.add(String16(argv[i]));
            } else {
                args.add(String16(argv[i]));
            }
        }
    }

    if ((skipServices && skippedServices.empty()) ||
            (showListOnly && (!services.empty() || !skippedServices.empty()))) {
        usage();
        return -1;
    }

    if (services.empty() || showListOnly) {
        // gets all services 通過ServiceManager獲取所有的服務
        services = sm->listServices();
        services.sort(sort_func);
        args.add(String16("-a"));
    }

    const size_t N = services.size();

    if (N > 1) {
        // first print a list of the current services
        aout << "Currently running services:" << endl;

        for (size_t i=0; i<N; i++) {
            sp<IBinder> service = sm->checkService(services[i]);
            if (service != NULL) {
                bool skipped = IsSkipped(skippedServices, services[i]);
                aout << "  " << services[i] << (skipped ? " (skipped)" : "") << endl;
            }
        }
    }

    if (showListOnly) {
        return 0;
    }

    for (size_t i = 0; i < N; i++) {
        String16 service_name = std::move(services[i]);
        if (IsSkipped(skippedServices, service_name)) continue;

        sp<IBinder> service = sm->checkService(service_name);
        if (service != NULL) {
            int sfd[2];

            if (pipe(sfd) != 0) {
                aerr << "Failed to create pipe to dump service info for " << service_name
                     << ": " << strerror(errno) << endl;
                continue;
            }

            unique_fd local_end(sfd[0]);
            unique_fd remote_end(sfd[1]);
            sfd[0] = sfd[1] = -1;

            if (N > 1) {
                aout << "-------------" << endl;
                aout << "DUMP OF SERVICE " << service_name << ":" << endl;
            }

            // dump blocks until completion, so spawn a thread..
            std::thread dump_thread([=, remote_end { std::move(remote_end) }]() mutable {
				//呼叫各自服務里的dump函式
                int err = service->dump(remote_end.get(), args);

                // It'd be nice to be able to close the remote end of the socketpair before the dump
                // call returns, to terminate our reads if the other end closes their copy of the
                // file descriptor, but then hangs for some reason. There doesn't seem to be a good
                // way to do this, though.
                remote_end.clear();

                if (err != 0) {
                    aerr << "Error dumping service info: (" << strerror(err) << ") " << service_name
                         << endl;
                }
            });

            auto timeout = std::chrono::seconds(timeoutArg);
            auto start = std::chrono::steady_clock::now();
            auto end = start + timeout;

            struct pollfd pfd = {
                .fd = local_end.get(),
                .events = POLLIN
            };

            bool timed_out = false;
            bool error = false;
            while (true) {
                // Wrap this in a lambda so that TEMP_FAILURE_RETRY recalculates the timeout.
                auto time_left_ms = [end]() {
                    auto now = std::chrono::steady_clock::now();
                    auto diff = std::chrono::duration_cast<std::chrono::milliseconds>(end - now);
                    return std::max(diff.count(), 0ll);
                };

                int rc = TEMP_FAILURE_RETRY(poll(&pfd, 1, time_left_ms()));
                if (rc < 0) {
                    aerr << "Error in poll while dumping service " << service_name << " : "
                         << strerror(errno) << endl;
                    error = true;
                    break;
                } else if (rc == 0) {
                    timed_out = true;
                    break;
                }

                char buf[4096];
                rc = TEMP_FAILURE_RETRY(read(local_end.get(), buf, sizeof(buf)));
                if (rc < 0) {
                    aerr << "Failed to read while dumping service " << service_name << ": "
                         << strerror(errno) << endl;
                    error = true;
                    break;
                } else if (rc == 0) {
                    // EOF.
                    break;
                }

                if (!WriteFully(STDOUT_FILENO, buf, rc)) {
                    aerr << "Failed to write while dumping service " << service_name << ": "
                         << strerror(errno) << endl;
                    error = true;
                    break;
                }
            }

            if (timed_out) {
                aout << endl << "*** SERVICE DUMP TIMEOUT EXPIRED ***" << endl << endl;
            }
            if (timed_out || error) {
                dump_thread.detach();
            } else {
                dump_thread.join();
            }
            if (N > 1) {
              std::chrono::duration<double> elapsed_seconds =
                  std::chrono::steady_clock::now() - start;
              aout << StringPrintf("--------- %.3fs ", elapsed_seconds.count()).c_str()
                   << "was the duration of dumpsys " << service_name << endl;
            }
        } else {
            aerr << "Can't find service: " << service_name << endl;
        }
    }
    return 0;
}

從上面原始碼中可知

• sp< IServiceManager > sm = defaultServiceManager(); 獲取ServiceManager Binder代理物件
• services = sm->listServices(); 通過ServiceManager獲取所有的服務名稱
• sp< IBinder > service = sm->checkService(service_name); 通過服務名稱獲取對應服務的Binder代理物件
• 通過服務的Binder代理物件呼叫各自的dump 函式

dumpsys呼叫ServiceManager服務的listServices來查詢系統中的所有服務的名稱，并且通過checkService方法獲取對應服務的binder代理物件，然后通過每個服務binder代理物件呼叫dump函式來輸出該服務的詳細資訊，因此dumpsys命令輸出各個服務的詳細資訊是沒有統一格式的，另外，dump方法提供一個用戶輸入引數的通道，利用此特性，可以動態修改服務中的某些引數，例如，安卓系統中native層的camera服務，其服務內部的除錯列印資訊由一個全域變數gLogLevel控制（原始碼：frameworks/av/services/camera/libcameraservice/CameraService.cpp），在dump方法中提供了設定gLogLevel的介面：

status_t CameraService::dump(int fd, const Vector<String16>& args) {
  //輸出CameraService內部詳細狀態資訊
  int n = args.size();
  for (int i = 0; i + 1 < n; i++) {
   //-v 引數用于修改gLogLevel變數
    String16 verboseOption("-v");
    if (args[i] == verboseOption) {
      String8 levelStr(args[i+1]);
      int level = atoi(levelStr.string());
      result = String8::format("\nSetting log level to %d.\n", level);
      setLogLevel(level);
      write(fd, result.string(), result.size());
    }
}
	return NO_ERROR;
}
