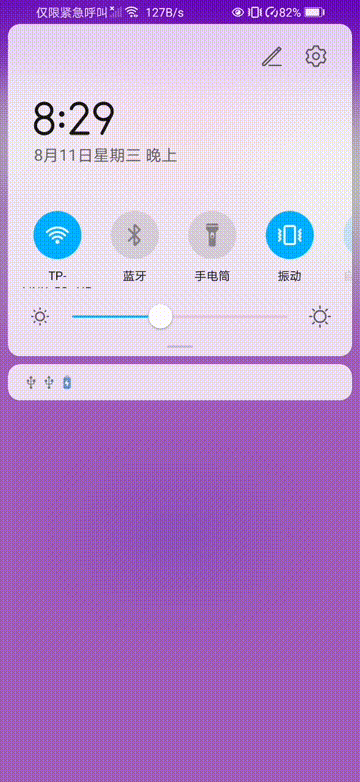

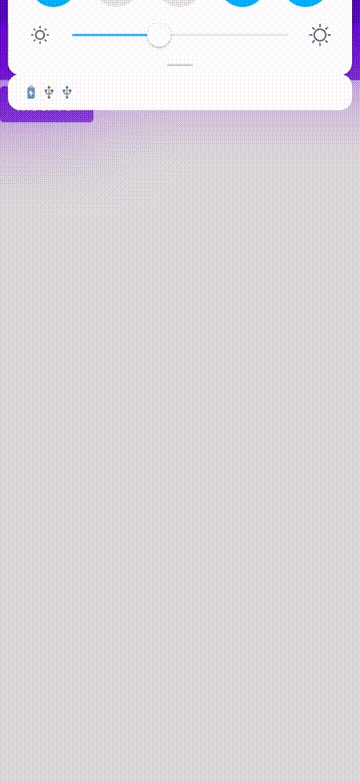

先來看看完成的效果:

簡單解釋: 在滑動的程序中,漸變文字會隨著ViewPager的滑動而變化!!

繪制文字與BaseLine思考

先來看看最初版代碼:

public class GradualChangeTv extends AppCompatTextView {
    public Paint mPaint = new Paint();

    public final String text = "android 超級兵";

    public GradualChangeTv(Context context) {
        this(context, null);
    }

    public GradualChangeTv(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public GradualChangeTv(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        mPaint.setColor(Color.RED);
        //抗鋸齒
        mPaint.setAntiAlias(true);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        /*
         * 繪制文字
         * 引數一: 繪制文字
         * 引數二: x軸開始位置
         * 引數三: y 軸開始位置
         * 引數四: 畫筆
         */
        canvas.drawText(text, 0, 0, mPaint);
    }
}

就是簡單的繪制了一行字

疑問:

• 為什么這里要繼承自AppCompatTextView 而不是View

  答: 偷個懶而已,因為不用在我來測量View,直接用父類的就行

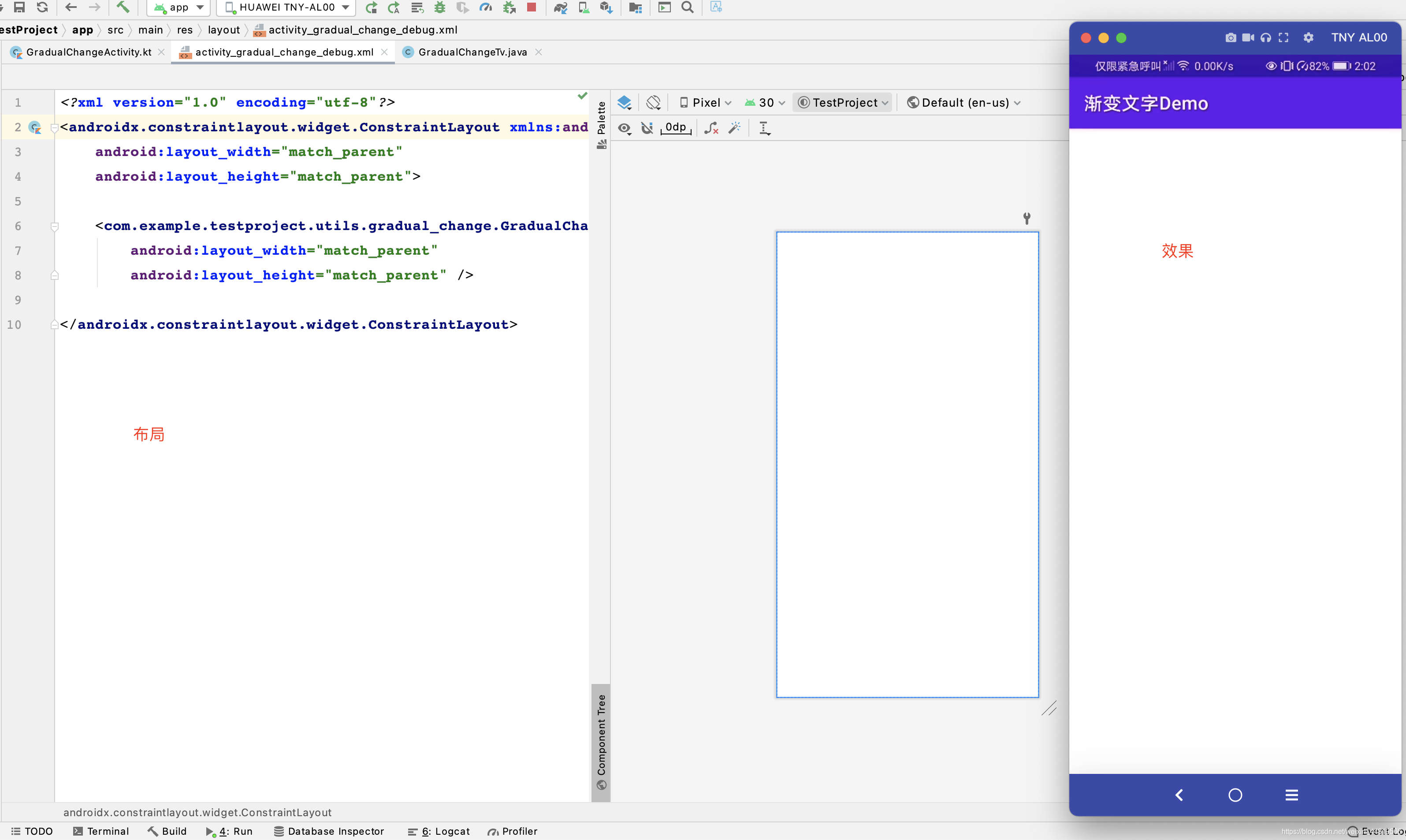

來看看效果順便也看看布局:

出現問題: 文字并沒有顯示
答:因為文字坐標系和螢屏坐標系不一樣,文字坐標系是從BaseLine線開始計算的

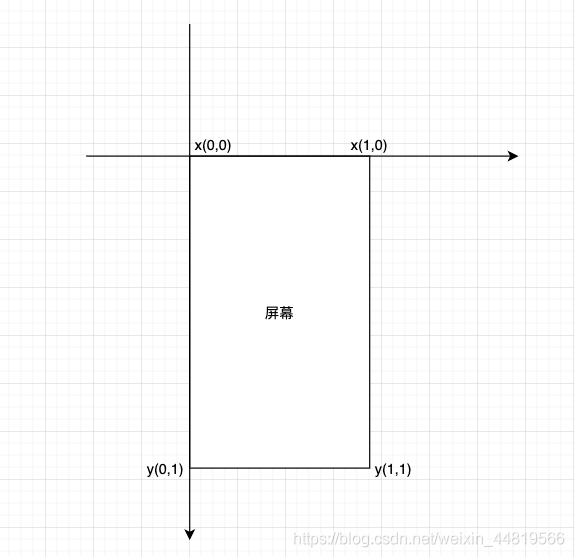

先來回顧一下螢屏的坐標系

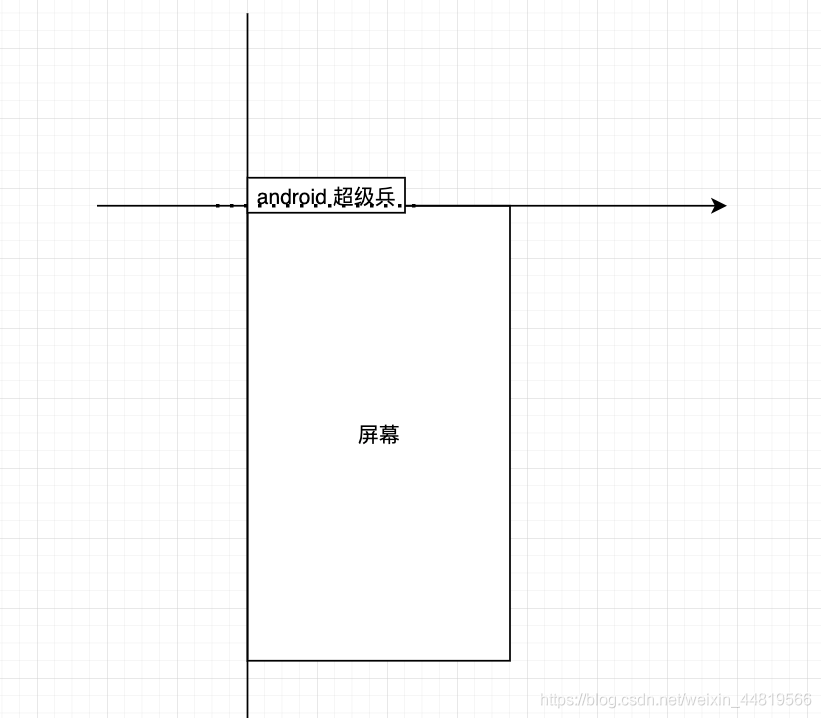

再來思考一下文字是為什么不顯示的:

• 虛線為BaseLine

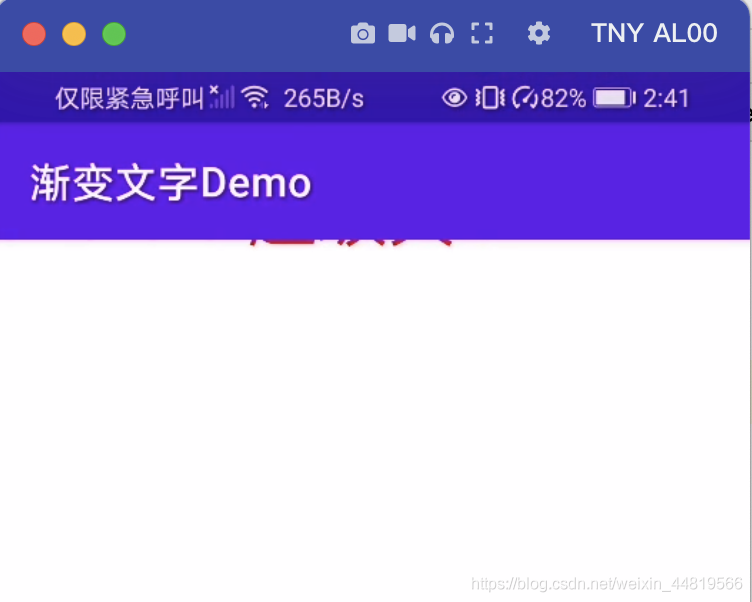

如果此時我把字體放大到100,看一看我能不能看到文字

再一次證明了文字是從BaseLine線開始繪制

文字居中

可以用兩條輔助線,水平線與垂直線.然后在來看文字是否居中

代碼:

?? : 底部會給出完整代碼.這里看思路即可,不用復制代碼

@Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //獲取當前控制元件的寬高
        int viewWidth = getWidth() / 2;
        int viewHeight = getHeight() / 2;
        /*
         * 繪制文字
         * 引數一: 繪制文字
         * 引數二: x軸開始位置
         * 引數三: y 軸開始位置
         * 引數四: 畫筆
         */
        canvas.drawText(text, viewWidth, viewHeight, mPaint);

        //繪制居中線
        drawCenterLine(canvas, viewWidth, viewHeight);
    }

    private void drawCenterLine(Canvas canvas, int viewWidth, int viewHeight) {
        //垂直線
        canvas.drawLine(viewWidth, 0, viewWidth, getHeight(), mPaint);

        //水平線
        canvas.drawLine(0,viewHeight,getWidth(),viewHeight,mPaint);
    }

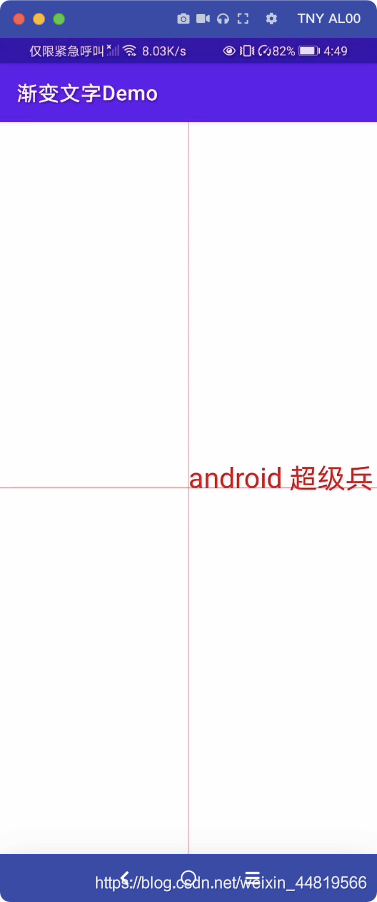

效果圖:

可以看出,還是上面說的那個問題,文字繪制是基于baseLine線來繪制的.

文字居中思路:

• 通過mPaint.measureText(text) 獲取文字寬
• 通過mPaint.descent() + mPaint.ascent(); 獲取文字高
• 然后控制元件各取一半,讓控制元件減去即可

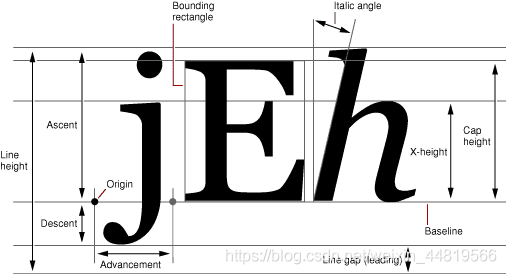

這里的descent和ascent可以參考上面文字繪制圖

相關代碼:

 @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //文字寬度
        float textWidth = mPaint.measureText(text);
        //文字高度
        float textHeight = mPaint.descent() + mPaint.ascent();

        //獲取當前控制元件的寬高
        int viewWidth = getWidth() / 2;
        int viewHeight = getHeight() / 2;

        canvas.drawText(text, viewWidth - textWidth / 2, viewHeight - textHeight / 2, mPaint);

        //繪制居中線
        drawCenterLine(canvas, viewWidth, viewHeight);
    }

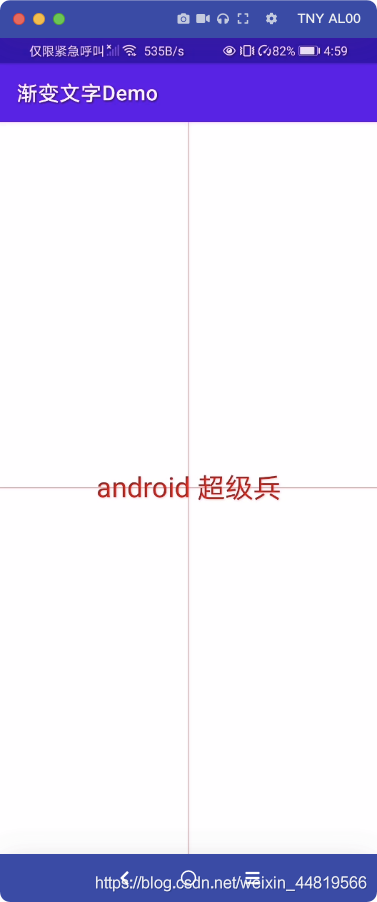

效果圖:

裁剪

 @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //文字寬度
        float textWidth = mPaint.measureText(text);
        //文字高度
        float textHeight = mPaint.descent() + mPaint.ascent();

        //獲取當前控制元件的寬高的一半
        int viewWidth = getWidth() / 2;
        int viewHeight = getHeight() / 2;

        //裁剪
        drawClip(canvas, viewWidth, viewHeight, textWidth, textHeight);

        //繪制居中線
        drawCenterLine(canvas, viewWidth, viewHeight);
    }

    private void drawClip(Canvas canvas, int viewWidth, int viewHeight, float textWidth, float textHeight) {
        mPaint.setColor(Color.BLACK);
        canvas.save();
        //繪制文字X軸的位置
        float left = viewWidth - textWidth / 2;

        //繪制文字Y軸的位置
        float right = viewHeight - textHeight / 2;

        //裁剪
        canvas.clipRect((int) left, 0, (int) left + 300, getHeight());

        /*
         * 繪制文字
         * 引數一: 繪制文字
         * 引數二: x軸開始位置
         * 引數三: y 軸開始位置
         * 引數四: 畫筆
         */
        canvas.drawText(text, left, right, mPaint);

        canvas.restore();
    }

裁剪(clipRect)引數分析:

• 引數一: 從文字開始位置繪制
• 引數二: 頂部裁剪為0
• 引數三: 裁剪寬度
• 引數四: 繪制高度

canvas.save(),和canvas.restore();方法

可以理解為:將當前繪制的東西當作一個新的圖層!

來看看效果圖:

代碼注釋很清晰;就不過多解釋了

從左到右漸變文字

眾所周知.在android中,是不能夠將文字繪制一般的

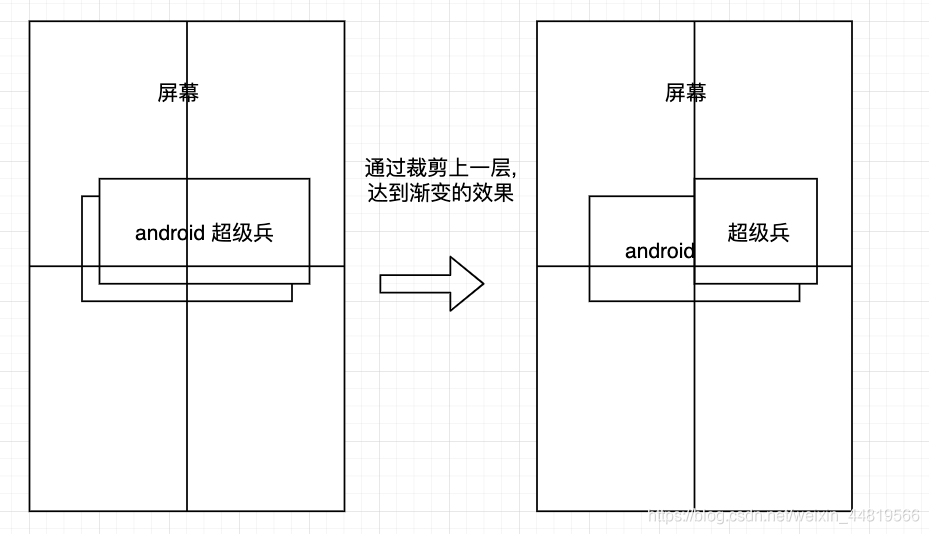

思路分析:

• 繪制兩層(兩層顏色不同),兩層疊加起來
• 然后通過裁剪將上面一層給裁剪掉

在來看看現在代碼是什么樣子的:

   //用來記錄當前進度 【0-1】
    float progress = 0.3f;

@Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //文字寬度
        float textWidth = mPaint.measureText(text);
        //文字高度
        float textHeight = mPaint.descent() + mPaint.ascent();

        //獲取當前控制元件的寬高的一半
        int viewWidth = getWidth() / 2;
        int viewHeight = getHeight() / 2;

        //繪制底層
        drawBottom(canvas, viewWidth, viewHeight, textWidth, textHeight);

        //繪制上層【顏色漸變的】
        drawUp(canvas, viewWidth, viewHeight, textWidth, textHeight);

        //繪制居中線
        drawCenterLine(canvas, viewWidth, viewHeight);
    }

    //繪制上層【漸變的】
    private void drawUp(Canvas canvas, int viewWidth, int viewHeight, float textWidth, float textHeight) {
        mPaint.setColor(Color.BLACK);
        canvas.save();
        //繪制文字X軸的位置
        float left = viewWidth - textWidth / 2;

        //繪制文字Y軸的位置
        float right = viewHeight - textHeight / 2;

        //裁剪
        canvas.clipRect((int) left, 0, (int) left + textWidth * progress, getHeight());

        /*
         * 繪制文字
         * 引數一: 繪制文字
         * 引數二: x軸開始位置
         * 引數三: y 軸開始位置
         * 引數四: 畫筆
         */
        canvas.drawText(text, left, right, mPaint);

        canvas.restore();
    }

    //繪制下層 不動的
    private void drawBottom(Canvas canvas, int viewWidth, int viewHeight, float textWidth, float textHeight) {
        mPaint.setColor(Color.RED);  //文字顏色
        canvas.save();
		//文字開始位置
        float left = viewWidth - textWidth / 2;

        /*
         * 繪制文字
         * 引數一: 繪制文字
         * 引數二: x軸開始位置
         * 引數三: y 軸開始位置
         * 引數四: 畫筆
         */
        canvas.drawText(text, left, viewHeight - textHeight / 2, mPaint);
        canvas.restore();
    }

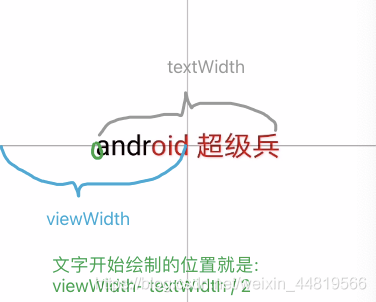

這里重點解釋一下上層[需要裁剪的]引數:

 //裁剪
canvas.clipRect((int) left, 0, (int) left + textWidth * progress, getHeight());

• textWidth 需要繪制文字的寬度
• viewWidth 控制元件寬度的一半
• 文字開始的位置:left = viewWidth - textWidth / 2;
• 文字需要裁剪的位置: 文字的寬度 * progress

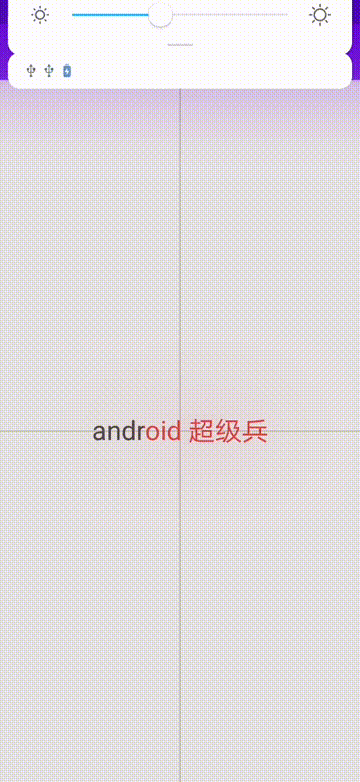

通過手勢滑動來控制:

這段代碼并沒有實質性作用,只是來看看效果:

@SuppressLint("ClickableViewAccessibility")
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        if (event.getAction() == MotionEvent.ACTION_MOVE) {
            progress = event.getX() / getWidth();
            invalidate();
        }
        return true;
    }

效果圖:

從右到左漸變文字

思路和從左到右繪制是一樣的直接看關鍵代碼:

private void drawRightToLeft(Canvas canvas, int viewWidth, int viewHeight, float textWidth, float textHeight) {
        mPaint.setColor(Color.GREEN);
        /*
         * 這里 left和right能夠在此抽取出來,不過這樣寫很易懂,有需求自己弄吧！！！
         */
        canvas.save();
        //繪制文字X軸的位置 【文字開始的位置】
        float textX = viewWidth - textWidth / 2;

        //繪制文字Y軸的位置
        float textY = viewHeight - textHeight / 2;

        //文字結束的位置
        float end = viewWidth + mPaint.measureText(text) / 2;

        canvas.clipRect(end, 0, textX + textWidth * (1 - progress), getHeight());

        canvas.drawText(text, textX, textY, mPaint);
        canvas.restore();
    }

@SuppressLint("ClickableViewAccessibility")
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        if (event.getAction() == MotionEvent.ACTION_MOVE) {
            if (type == GradualChangeTextView.GRADUAL_CHANGE_RIGHT) {
                //從右到左滑動
                progress = 1 - event.getX() / getWidth();
            } else if (type == GradualChangeTextView.GRADUAL_CHANGE_LEFT) {
                //從左到右滑動
                progress = event.getX() / getWidth();
            }
            invalidate();
        }
        return true;
    }

效果圖:

最后在添加兩個按鈕來完全測驗一下代碼有沒有問題:

完完全全沒有問題!

最終實作效果(漸變滑動)

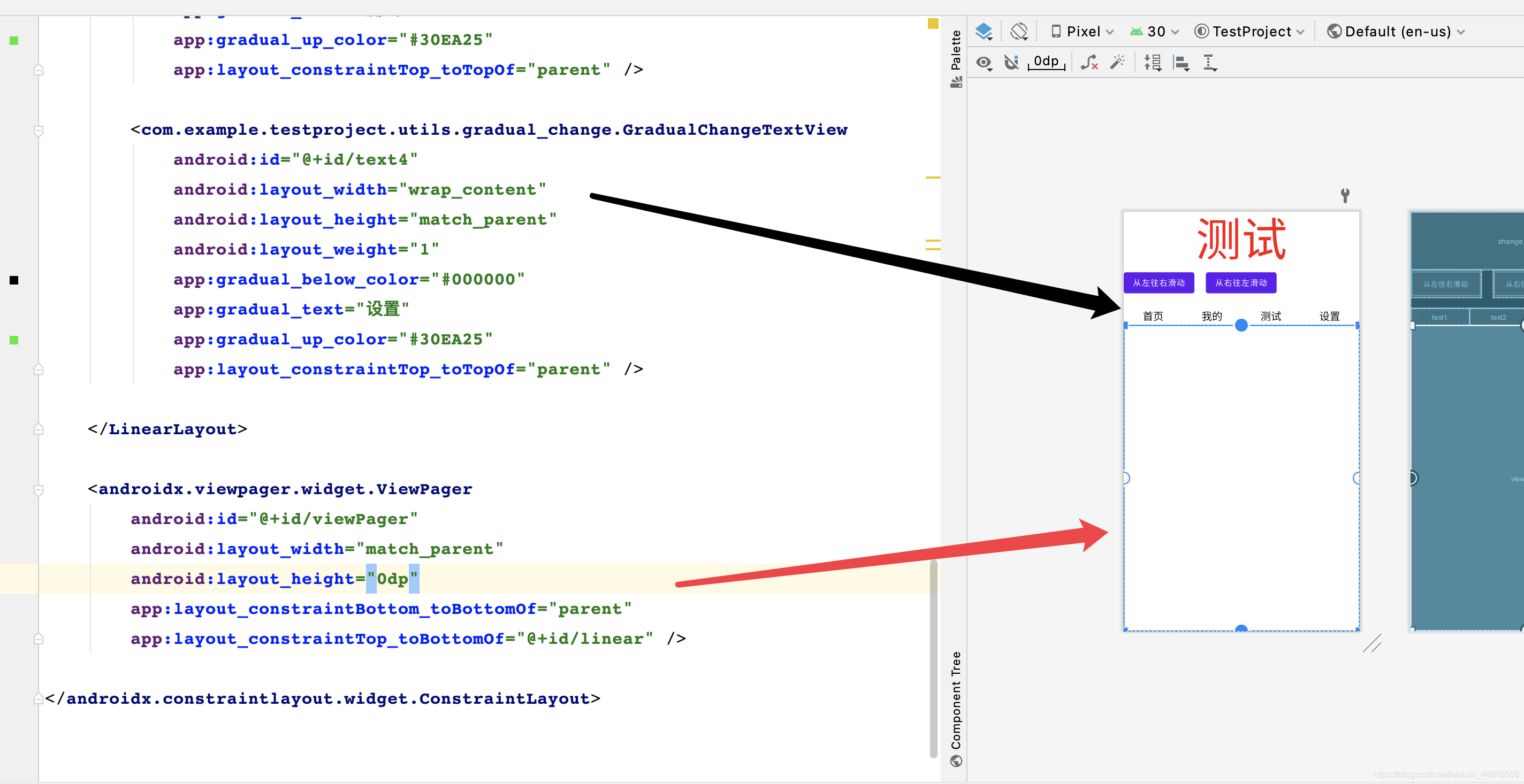

先來看看布局:

布局簡單的很,就是文字和ViewPager

大致看看ViewPager代碼:

 //text1 .. text4 是控制元件id
        val textList = listOf(text1, text2, text3, text4)

        val list = listOf(HomeFragment(), MyFragment(), TestFragment(), SettingFragment())

        val viewPagerAdapter = ViewPagerAdapter(supportFragmentManager, list)

        viewPager.adapter = viewPagerAdapter

        //默認選擇第一頁
        viewPager.currentItem = 1

        //默認選中
        textList[viewPager.currentItem].percent = 1f

這段代碼,只要學過就懂,不細說了!

重中之重來了:

viewPager.addOnPageChangeListener(object : ViewPager.OnPageChangeListener {
            override fun onPageScrolled(
                position: Int,
                positionOffset: Float,
                positionOffsetPixels: Int,
            ) {
                if (positionOffset > 0) {
                    val left = textList[position]
                    val right = textList[position + 1]
                    //從右到左滑動
                    left.setSlidingPosition(GradualChangeTextView.GRADUAL_CHANGE_RIGHT)
                    //從左到右滑動
                    right.setSlidingPosition(GradualChangeTextView.GRADUAL_CHANGE_LEFT)

					//當前頁面取反[從右到左]
                    left.percent = 1 - positionOffset
                    //下一個頁面正常[從左到右]
                    right.percent = positionOffset
                }
            }

            override fun onPageSelected(position: Int) { }

            override fun onPageScrollStateChanged(state: Int) {
                //當 ViewPage結束的時候,重新設定一下狀態 [不設定的話滑動太快,會導致'殘影']
                textList.forEach {
                    if (it.tag == textList[viewPager.currentItem].tag) {
                        it.percent = 1f
                    } else {
                        it.percent = 0f
                    }
                }
            }
        })

來看看效果:

過度繪制極限優化

什么是過度繪制:

參考檔案

重點總結:

• 1.原色 – 沒有被過度繪制 – 這部分的像素點只在螢屏上繪制了一次，
• 2.藍色 – 1次過度繪制– 這部分的像素點只在螢屏上繪制了兩次，
• 3.綠色 – 2次過度繪制 – 這部分的像素點只在螢屏上繪制了三次，
• 4.粉色 – 3次過度繪制 – 這部分的像素點只在螢屏上繪制了四次，
• 5.紅色 – 4次過度繪制 – 這部分的像素點只在螢屏上繪制了五次，

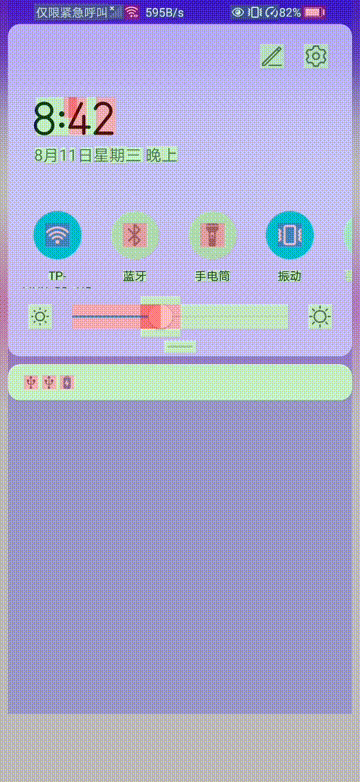

先來看看沒有優化的效果:

可以看到,在繪制的程序中,因為是兩層,那么就繪制了2次,

優化思路:
當黑色[上層]從左到右滑動的時候,紅色[下層]跟隨著從左到右裁剪

來看看下層繪制的代碼:

//繪制下層 不動的
    private void drawBottom(Canvas canvas, int viewWidth, int viewHeight, float textWidth, float textHeight) {
        mPaint.setColor(Color.RED);
        canvas.save();
        //繪制文字X軸的位置 [文字開始的位置]
        float textX = viewWidth - textWidth / 2;

        //繪制文字Y軸的位置
        float textY = viewHeight - textHeight / 2;

        //跟隨者上層裁剪
        canvas.clipRect((int) textX + textWidth * progress, 0, textWidth + viewWidth, getHeight());
        /*
         * 繪制文字
         * 引數一: 繪制文字
         * 引數二: x軸開始位置
         * 引數三: y 軸開始位置
         * 引數四: 畫筆
         */
        canvas.drawText(text, textX, textY, mPaint);
        canvas.restore();
    }

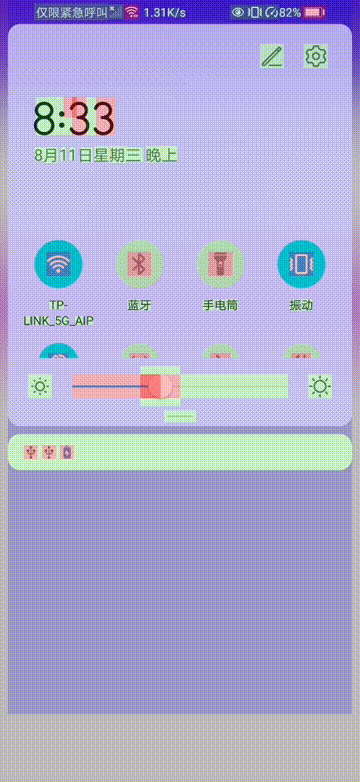

效果圖:

完整代碼
