【Android食用指南-01】Android虛擬機&類加載機制

前言

在上一篇文章中【JVM入門食用指南-03】JVM垃圾回收器以及性能調優[1]，對垃圾回收器以及JVM性能調優進行了敘述,并對JVM中CMS垃圾回收器進行了重點闡述，通過之前在JVM中的鋪墊，本文我們回到Android中，本文我們主要對 Android虛擬機和類加載機制進行敘述，加深對 Android 的理解，

即將學會

• ART 和 Dalvik
• Android 類加載流程
• 熱修復實作原理

ART 與 Dalvik

JVM 與 DVM

JVM 是我們的 Java 虛擬機，而我們的Android應用運行在 Dalvik/ART 虛擬機上的，每一個應用對應一個 Dalvik 虛擬機，雖然 Dalvik 虛擬機也算 Java 虛擬機，不過執行的不是.class檔案，而是dex檔案，

這里對上述名詞進行一些敘述

虛擬機分類

基于堆疊的虛擬機 每一個運行的執行緒，都有一個獨立的堆疊，堆疊中記錄了方法呼叫的歷史，每一個方法的呼叫，都對應一個堆疊幀，并且將堆疊幀壓入堆疊中，最頂部的堆疊幀為當前堆疊幀，既 當前執行的方法，基于堆疊幀 與 運算元堆疊進行所有操作，

暫存器 CPU的組成部分，暫存器是有限存盤容量的高速存盤容器（計算機中各級存盤速度 暫存器-> 一級快取->二級快取 -> 記憶體 -> 硬碟），可以用來管理指令、資料的地址，

基于暫存器的虛擬機 （模擬暫存器的操作流程）

基于暫存器的虛擬機中沒有運算元堆疊，不過有很多虛擬暫存器，類似運算元堆疊，這些暫存器也存放在運行時堆疊中，本質上就是一個陣列，與JVM相似，在Dalvik 虛擬機中每個執行緒都有自己的PC 和 呼叫堆疊，方法呼叫的活動記錄以幀為單位保存在呼叫堆疊上，

不同虛擬機流程

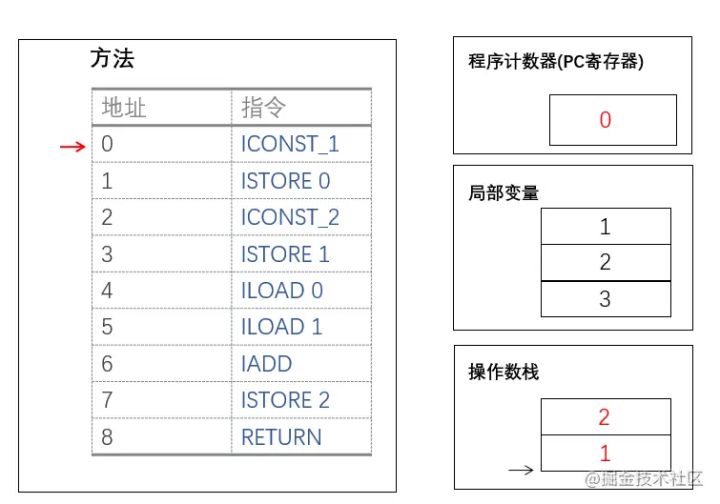

我們對比一下 基于堆疊的流程 和 基于暫存器的流程

JVM流程分析參考之前文章分析,通常需要經過以下操作

• 如將堆疊頂某型別值存入區域變數某處
• 將區域變數中某處某型別常量壓入運算元堆疊
• 執行相關指令

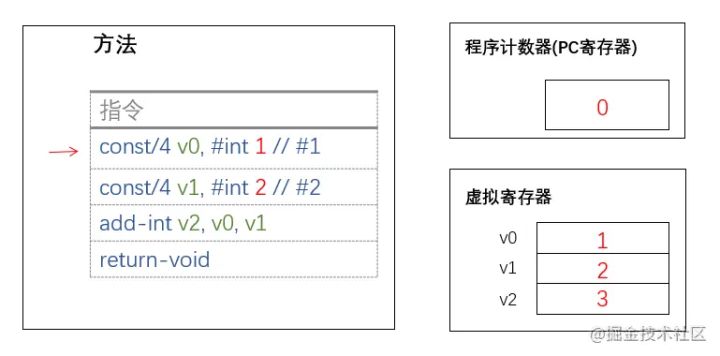

DVM 中，直接依據指令，將某型別值存入虛擬暫存器中，相關的操作也依據指令在虛擬暫存器中通過CPU處理，將處理結果回傳虛擬暫存器（省掉了基于堆疊的流程中區域變數與運算元堆疊中資料的流動）

ART 與 Dalvik 區別

ART 和 Dalvik 都是基于暫存器的虛擬機

Dalvik 執行 dex位元組碼，解釋執行，在Android2.2 開始，支持即時編譯，既選擇程式中經常執行的代碼（又稱熱點代碼），進行編譯和優化 減少了JVM中解釋的流程，

ART虛擬機 （Android4.4） 直接跑機器碼，不進行位元組碼解釋，Android的運行時從Dalvik 無影響過渡ART，因為并不用開發者將應用直接編譯成目標機器碼，APk依舊是一個包含dex位元組碼的檔案，

為什么APK依舊是包含dex位元組碼的檔案，而ART和 Dalvik的執行方式不一樣?

這里ART直接跑位元組碼，而Dalvik進行解釋執行，并在2.2引入JIT，但是都是dex檔案，

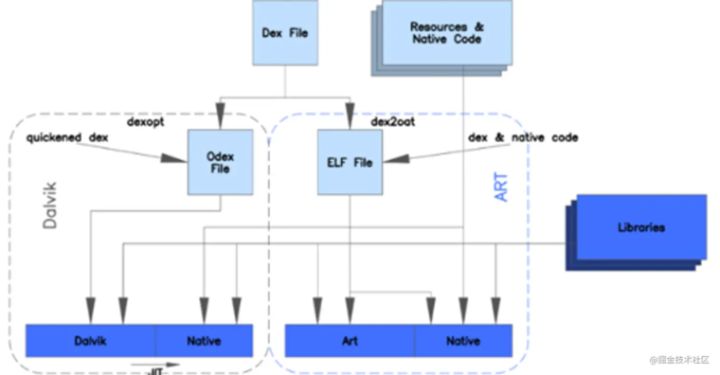

因為APK檔案需要在Android系統中運行，需要進行安裝，這個時候，經過虛擬機，會對dex進行優化，Dalvik中，會將dex位元組碼進行優化生成odex檔案，而ART 會將 dex位元組碼翻譯為本地機器碼（引入了預先編譯機制 Ahead of Time），安裝時，ART使用設備自帶的dex2oat工具對應用進行編譯，dex中的位元組碼被編譯成本地機器碼，這也是為什么我們安裝的時候比較慢，

不過后面從Android O 開始，安裝速度變快了，因為這個時候采用混合編譯了，JIT、AOT、和位元組碼解釋， 當應用首次安裝時，不進行AOT編譯，運行程序中采用解釋執行，并將程式中經常要執行的代碼進行即時編譯（JIT），并將JIT編譯后的方法記錄到Profile組態檔，當設備閑置時，利用編譯守護行程，依據Profile檔案對常用檔案進行AOT編譯（生成.art檔案），以便下次運行時直接使用，如果下次程式運行，將檢測該檔案并決議出機器碼中檔案中的類資訊，加載到ClassLoader中，

ClassLoader 及 類加載流程

ClassLoader

每一個Java程式都是有一個或多個class檔案組成，在程式運行時，需要將class檔案加載到JVM中才可以使用，而加載class檔案的是Java的類加載機制，ClassLoader加載class檔案提供程式運行時使用，每個Class物件內部都有一個classLoader欄位來標識由何種classLoader加載，

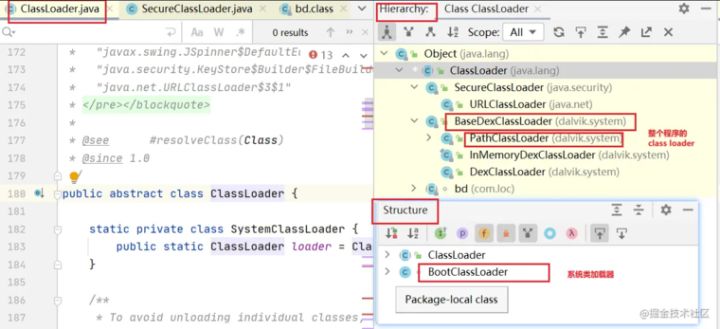

ClassLoader 類 以及 類結構

• ClassLoader
• BootClassLoader 用于加載Android Framework 層 Class檔案（像String.Class）
• PathClassLoader 繼承自ClassLoader 用于Android應用程式加載類

類加載流程

PathClassLoader

下面我們分析一下PathClassLoader類來分析類加載流程

/**
 * Loads the class with the specified <a href="#name">binary name</a>.  The
 * default implementation of this method searches for classes in the
 */
// Android-removed: Remove references to getClassLoadingLock
//                   Remove perf counters.
//
// <p> Unless overridden, this method synchronizes on the result of
// {@link #getClassLoadingLock <tt>getClassLoadingLock</tt>} method
// during the entire class loading process.
//
protected Class<?> loadClass(String name, boolean resolve)
    throws ClassNotFoundException
{
        //找快取，已經加載過的就不會被加載了
        //class檔案需要轉換為class物件 耗時操作
        // First, check if the class has already been loaded
        Class<?> c = findLoadedClass(name);
        //沒有快取進if
        if (c == null) {
            try {
                //如果該類下的parent物件實體不為空，利用該parent物件加載相關類

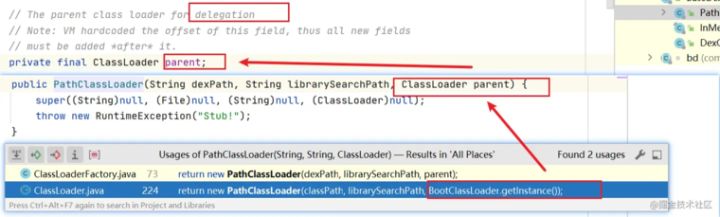

                //該物件指向 BootClassLoader 如下圖所示
                if (parent != null) {

                    c = parent.loadClass(name, false);
                } else {
                    //parent 為空，回傳空
                    c = findBootstrapClassOrNull(name);
                }
            } catch (ClassNotFoundException e) {
                // ClassNotFoundException thrown if class not found
                // from the non-null parent class loader
            }

            if (c == null) {
                // If still not found, then invoke findClass in order
                // to find the class.
                //如果 parent（BootstrapClass）中加載不到該類
                //則 呼叫自身findClass去加載類(PathClassLoader)
                c = findClass(name);
            }
        }
        //有快取直接回傳
        return c;
}

/**
 * Returns a class loaded by the bootstrap class loader;
 * or return null if not found.
 */
private Class<?> findBootstrapClassOrNull(String name)
{
    return null;
}

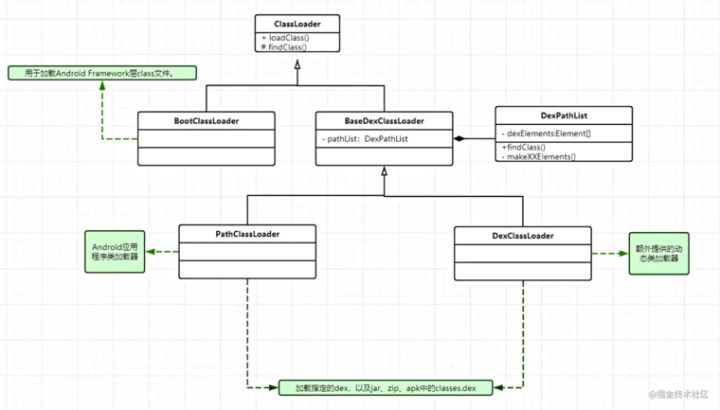

我們可以通過上述代碼分析 和 PathClassLoader類結構圖得到該類的loadClass流程

那么為什么我們ClassLoader中要進行這樣的設計呢 ？

首先，這個parent的目的在于實作類加載的雙親委托，首先加載任務委托給父類加載器，依次遞回，如果父類加載器可以完成類加載任務，則成功回傳，只有父類加載器無法完成此加載任務時，才自己去完成加載， 而實作這種機制，可以達到以下效果

• 避免重復加載，當parent對應的加載器已經加載了該類的時候，就沒有必有當前classloader再加載一次,直接在parent中的快取找，
• 安全考慮，防止核心API被篡改，像自己定義一個String.java 這個時候classloader會先加載framework中的String.java（加載只要全限定名一樣，可以偽造構建和系統類一樣的全限定名）

上面我們分析了它的設計思想，回歸加載程序中，這里用到了findClass(name) 方法

findClass(name) 又做了什么？

我們可以通過查看其自身和父類尋找findClass方法，通過查看

   @Override
    protected Class<?> findClass(String name) throws ClassNotFoundException {
        List<Throwable> suppressedExceptions = new ArrayList<Throwable>();
        //通過pathList 去找 相關 類，而pathList 是  DexPathList 是 final 的
        Class c = pathList.findClass(name, suppressedExceptions);
        //知道了 回傳 Class相關實體物件，沒找到拋例外 關鍵在上一行代碼
        if (c == null) {
            ClassNotFoundException cnfe = new ClassNotFoundException(
                    "Didn't find class \"" + name + "\" on path: " + pathList);
            for (Throwable t : suppressedExceptions) {
                cnfe.addSuppressed(t);
            }
            throw cnfe;
        }
        return c;
    }

  //上述pathList 宣告 是不可變的 我們去查看其賦值
  private final DexPathList pathList;

     //pathList 又是由什么賦值 可以看到相關使用在構造方法中
     // 通過查看其構造方法，可知我們需要傳入 dexPath 去 實體化 DexPathList
     // 因此PathClassLoader才可以加載到程式的所有類
     /**
     * @hide
     */
    public BaseDexClassLoader(String dexPath, File optimizedDirectory,
            String librarySearchPath, ClassLoader parent, boolean isTrusted) {
        super(parent);
        //我們跳去 DexPathList 看看
        this.pathList = new DexPathList(this, dexPath, librarySearchPath, null, isTrusted);
        if (reporter != null) {
            reportClassLoaderChain();
        }
    }

 // 我們看一下DexPathList
DexPathList(ClassLoader definingContext, String dexPath,
            String librarySearchPath, File optimizedDirectory, boolean isTrusted) {
            //常規 引數判空
        if (definingContext == null) {
            throw new NullPointerException("definingContext == null");
        }
        if (dexPath == null) {
            throw new NullPointerException("dexPath == null");
        }
        if (optimizedDirectory != null) {
            if (!optimizedDirectory.exists())  {
                throw new IllegalArgumentException(
                        "optimizedDirectory doesn't exist: "
                        + optimizedDirectory);
            }

            if (!(optimizedDirectory.canRead()
                            && optimizedDirectory.canWrite())) {
                throw new IllegalArgumentException(
                        "optimizedDirectory not readable/writable: "
                        + optimizedDirectory);
            }
        }

        this.definingContext = definingContext;

        ArrayList<IOException> suppressedExceptions = new ArrayList<IOException>();
        // save dexPath for BaseDexClassLoader
        // 這里使用到了 dexpath
        // splitDexPath 將dexpath的多地址分離 , PathClassLoader 可以處理多個dex
        // makeDexElements 依據dexpath生成多個dexElement
        // 下面我們去看一下splitDexPath 和 makeDexElements
        this.dexElements = makeDexElements(splitDexPath(dexPath), optimizedDirectory,
                                           suppressedExceptions, definingContext, isTrusted);
        this.nativeLibraryDirectories = splitPaths(librarySearchPath, false);
        this.systemNativeLibraryDirectories =
                splitPaths(System.getProperty("java.library.path"), true);
        List<File> allNativeLibraryDirectories = new ArrayList<>(nativeLibraryDirectories);
        allNativeLibraryDirectories.addAll(systemNativeLibraryDirectories);

        this.nativeLibraryPathElements = makePathElements(allNativeLibraryDirectories);

        if (suppressedExceptions.size() > 0) {
            this.dexElementsSuppressedExceptions =
                suppressedExceptions.toArray(new IOException[suppressedExceptions.size()]);
        } else {
            dexElementsSuppressedExceptions = null;
        }
    }

 //splitDexPath 方法
    private static List<File> splitDexPath(String path) {
        return splitPaths(path, false);
    }

    /**
     * Splits the given path strings into file elements using the path
     * separator, combining the results and filtering out elements
     * that don't exist, aren't readable, or aren't either a regular
     * file or a directory (as specified). Either string may be empty
     * or {@code null}, in which case it is ignored. If both strings
     * are empty or {@code null}, or all elements get pruned out, then
     * this returns a zero-element list.
     */
    private static List<File> splitPaths(String searchPath, boolean directoriesOnly) {
        List<File> result = new ArrayList<>();

        if (searchPath != null) {
            for (String path : searchPath.split(File.pathSeparator)) {
                if (directoriesOnly) {
                    try {
                        StructStat sb = Libcore.os.stat(path);
                        if (!S_ISDIR(sb.st_mode)) {
                            continue;
                        }
                    } catch (ErrnoException ignored) {
                        continue;
                    }
                }
                result.add(new File(path));
            }
        }

        return result;
    }

    //makePathElements 方法
    private static final String zipSeparator = "!/";
    private static NativeLibraryElement[] makePathElements(List<File> files) {
        // 一個dex 生成一個 elements 物件
        NativeLibraryElement[] elements = new NativeLibraryElement[files.size()];
        int elementsPos = 0;
        for (File file : files) {
            String path = file.getPath();

            if (path.contains(zipSeparator)) {
                String split[] = path.split(zipSeparator, 2);
                File zip = new File(split[0]);
                String dir = split[1];
                elements[elementsPos++] = new NativeLibraryElement(zip, dir);
            } else if (file.isDirectory()) {
                // We support directories for looking up native libraries.
                elements[elementsPos++] = new NativeLibraryElement(file);
            }
        }
        if (elementsPos != elements.length) {
            elements = Arrays.copyOf(elements, elementsPos);
        }
        return elements;
    }

這里，我們了解到了pathList這個物件為了findClass做了什么準備，現在，我們回到BaseClassLoader 中的 findClass 方法中，繼續看pathList這一行代碼，pathList這個實體我們已經知曉了，現在看它呼叫的findClass方法（和BaseClassLoader中不一樣）

    //在這里,我們可以看到 該方法使用到了剛才 pathList 中 dexElements陣列
    //  通過遍歷 每一個 Element 遍歷所有的dex
    //   DexFile dex = element.dexFile; 拿到對應的 DexFile
    //  dex.loadClassBinaryName(name, definingContext, suppressed);
    //  再通過每個dex 的 loadClassBinaryName 去將類找出
  /**
     * Finds the named class in one of the dex files pointed at by
     * this instance. This will find the one in the earliest listed
     * path element. If the class is found but has not yet been
     * defined, then this method will define it in the defining
     * context that this instance was constructed with.
     *
     * @param name of class to find
     * @param suppressed exceptions encountered whilst finding the class
     * @return the named class or {@code null} if the class is not
     * found in any of the dex files
     */
    public Class findClass(String name, List<Throwable> suppressed) {
        for (Element element : dexElements) {
            DexFile dex = element.dexFile;
            if (dex != null) {
                Class clazz = dex.loadClassBinaryName(name, definingContext, suppressed);
                if (clazz != null) {
                    return clazz;
                }
            }
        }
        if (dexElementsSuppressedExceptions != null) {
            suppressed.addAll(Arrays.asList(dexElementsSuppressedExceptions));
        }
        return null;
    }

大致的類加載流程就如上所示

熱修復原理

那么，通過類加載流程，我們這個時候可以在這之上進行一下熱修復

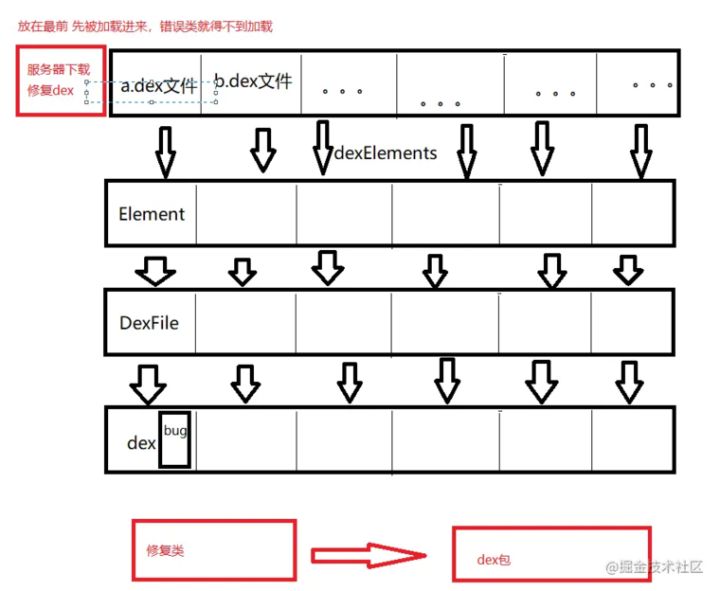

當我們程式有Bug時，我們對相關類進行修改，并將修改后的類打包成補丁dex，當客戶端下載時，只要讓補丁包加載在類加載之前，就可以提前加載到虛擬機中，而有錯誤的類，因為類加載機制問題，不會重復加載，從而不會加載到錯誤類，進而實作修復，

熱修復原理大致代碼流程

        //相關正常修復類打補丁包
        dx --dex --output=output.dex  xxx.jar
        dx --dex --output=output.dex  類全限定名

        在Application類中 重寫 attachBaseContext 并在super后 呼叫 熱修復
        并傳入Application，補丁dex檔案至熱修復類

        //熱修復類中
        //1、獲得classloader（PathClassLoader）
        ClassLoader classLoader = application.getClassLoader();
        //2\. 不同的Android 版本 ，熱修復有所差異，需要對其適配 （以6.0為例）

        //3\. 遍歷該類及超類
        Class<?> clazz = classLoader.getClass(); clazz != null; clazz = clazz.getSuperclass()
        //4.通過反射 獲取 pathList 屬性成員
        Field field = clazz.getDeclaredField("pathList");
        //5.獲取到pathList物件
        Object dexPathList = pathListField.get(classLoader);

        ///將自己的補丁包轉換為Element陣列 參考PathClassLoader
        // 得到補丁包的Element陣列
        // 反射拿到 makePathElements 方法
        Class<?> clazz = dexPathList.getClass(); clazz != null; clazz = clazz.getSuperclass()
        Method method = clazz.getDeclaredMethod("makePathElements", parameterTypes);
        //反射執行方法 回傳 補丁包對應的 Element陣列
         Object[] patchElements = (Object[]) method.invoke(dexPathList, files, optimizedDirectory,
                    suppressedExceptions)
       //將原本的 dexElements 與 makePathElements生成的陣列合并,并利用反射塞回 dexElements

       //拿到 classloader中的dexelements 陣列
       Class<?> clazz = dexPathList.getClass(); clazz != null; clazz = clazz.getSuperclass()
        Field dexElementsField =  clazz.getDeclaredField("dexElements");
        //old Element[]
        Object[] dexElements = (Object[]) dexElementsField.get(dexPathList);

        //合并后的陣列
        Object[] newElements = (Object[]) Array.newInstance(dexElements.getClass().getComponentType(),
                dexElements.length + patchElements.length);

        // 先拷貝新陣列
        System.arraycopy(patchElements, 0, newElements, 0, patchElements.length);
        System.arraycopy(dexElements, 0, newElements, patchElements.length, dexElements.length);

        //修改 classLoader中 pathList的 dexelements
        dexElementsField.set(dexPathList, newElements);

上述只是依據類加載原理進而對熱修復原理進行闡述的大致流程，實作熱修復還需要考慮到一下兼容問題、混淆等內容，
