前言

最近開發的一款設備使用到了Accessibility 功能，Android 提供了Accessibility功能和服務幫助這些用戶更加簡單地操作設備，

需要實作AccessibilityService，AccessibilityService是一個系統服務，它運行在后臺,并且能夠收到由系統發出的一些事件,比如通知狀態、view 的一些相關事件，指紋，touch 等，

界面中產生的任何變化都會由系統通知給 AccessibilityService，大家熟知的搶紅包軟體，Talkback 都是使用AccessibilityService 實作的，自動化測驗等等，都是基于 Accessibility，

后面幾篇文章，將慢慢揭開Accessibility的神秘的面紗，請大家多多關注，

AccessibilityService 是 Service 嗎

簡單例子這里面就不講了，大家可以網上搜索下，

AndroidManifest.xml 配置如下

 <service
        android:name="XXX.Service"
        android:permission="android.permission.BIND_ACCESSIBILITY_SERVICE">
        <intent-filter>
            <action android:name="android.accessibilityservice.AccessibilityService" />
        </intent-filter>
        <meta-data
            android:name="android.accessibilityservice"
            android:resource="@xml/accessible_service_config" />//對AccessibilityService 的組態檔
    </service>
</application>

AccessibilityService 寫法就是 Service ，android:permission ，intent-filter 都是必要配置，

貌似還是 Service 那一套，但又不僅限于此，后面的內容可以發現它是不一般的 Servcie，

AccessibilityService 如何啟動的

雖作為 Servcie，App 本身并沒有啟動和停止它，完全由系統調度，這是第一個不一樣的地方，

在 AOSP 中類似的由系統調度的 App Service 有很多，比如 JobService、AutoFillService、NotificationAssistantService 等

下面將將具體解答這兩個問題：

誰啟動和停止 AccessibilityService ?
設備重啟了，AccessbilityService 也會啟動嗎，不會被kill嗎？

1. 誰啟動了 AccessibilityService

安裝AccessibilityService 的應用，會出現在設定-無障礙-應用串列中，選擇打開，應用中的AccessibilityService 就啟動，

代碼上，設定應用會將AccessibilityService 的 ComponentName 資訊存入 Settings.Secure.ENABLED_ACCESSIBILITY_SERVICES

AccessibilityManagerService 系統服務將監聽該 Map 的變化，啟動或者關閉相應 ComponentName 的 AccessibilityService，

流程如下：

監聽 Settings.Secure.ENABLED_ACCESSIBILITY_SERVICES
更新 AccessibilityUserState
遍歷 mEnableServices ，如果沒有bind 則呼叫 bindService 啟動它

2、重啟會AccessbilityService 會啟動嗎，不會被kill？

AccessibilityManagerService 是 SystemService 行程，開機自啟動，所以 AccessbilityService 的開機啟動就簡單了，原始碼是監聽 unlock 廣播，

bindService 則使用 Context.BIND_FOREGROUND_SERVICE_WHILE_AWAKE FLAG 來啟動前臺級別的 service，所以不會被Kill，

frameworks/baseservices/accessibility/java/com/android/server/accessibility/AccessibilityServiceConnection.java
public void bindLocked() {
    AccessibilityUserState userState = mUserStateWeakReference.get();
    if (userState == null) return;
    final long identity = Binder.clearCallingIdentity();
    try {
        int flags = Context.BIND_AUTO_CREATE
                | Context.BIND_FOREGROUND_SERVICE_WHILE_AWAKE  //前臺service，所以不會被Kill
                | Context.BIND_ALLOW_BACKGROUND_ACTIVITY_STARTS
                | Context.BIND_INCLUDE_CAPABILITIES;
        if (userState.getBindInstantServiceAllowedLocked()) {
            flags |= Context.BIND_ALLOW_INSTANT;
        }
        if (mService == null && mContext.bindServiceAsUser(
                mIntent, this, flags, new UserHandle(userState.mUserId))) {
            userState.getBindingServicesLocked().add(mComponentName);
        }
    } finally {
        Binder.restoreCallingIdentity(identity);
    }
    mActivityTaskManagerService.setAllowAppSwitches(mComponentName.flattenToString(),
            mAccessibilityServiceInfo.getResolveInfo().serviceInfo.applicationInfo.uid,
            userState.mUserId);
}

注意：開發中遇到過一種情況 AccessibilityService 不會啟動，設定 App 中會顯示無法運行，點按可查看相關資訊的提示，這題由于 AccessibilityService 所在的 App 發生了 crash，而 crash 資訊會記錄在AccessibilityUserState中，不再自動 bind，

以上流程AccessibilityManagerService 與應用中AccessibilityService通信，

AccessibilityService 和 AccessibilityManagerService 的關系

分析完以上流程，可以看到

AccessibilityManagerService 充當了 client
AccessibilityService 則是 service

所以呼叫程序的本質上是AccessibilityManagerService -> AccessibilityService，

可能有朋友會有疑惑：AccessibilityService 雖然本質上是 Service ，但分明又提供了 onServiceConnected 的方法，那它到除錯于 client 還是 service？

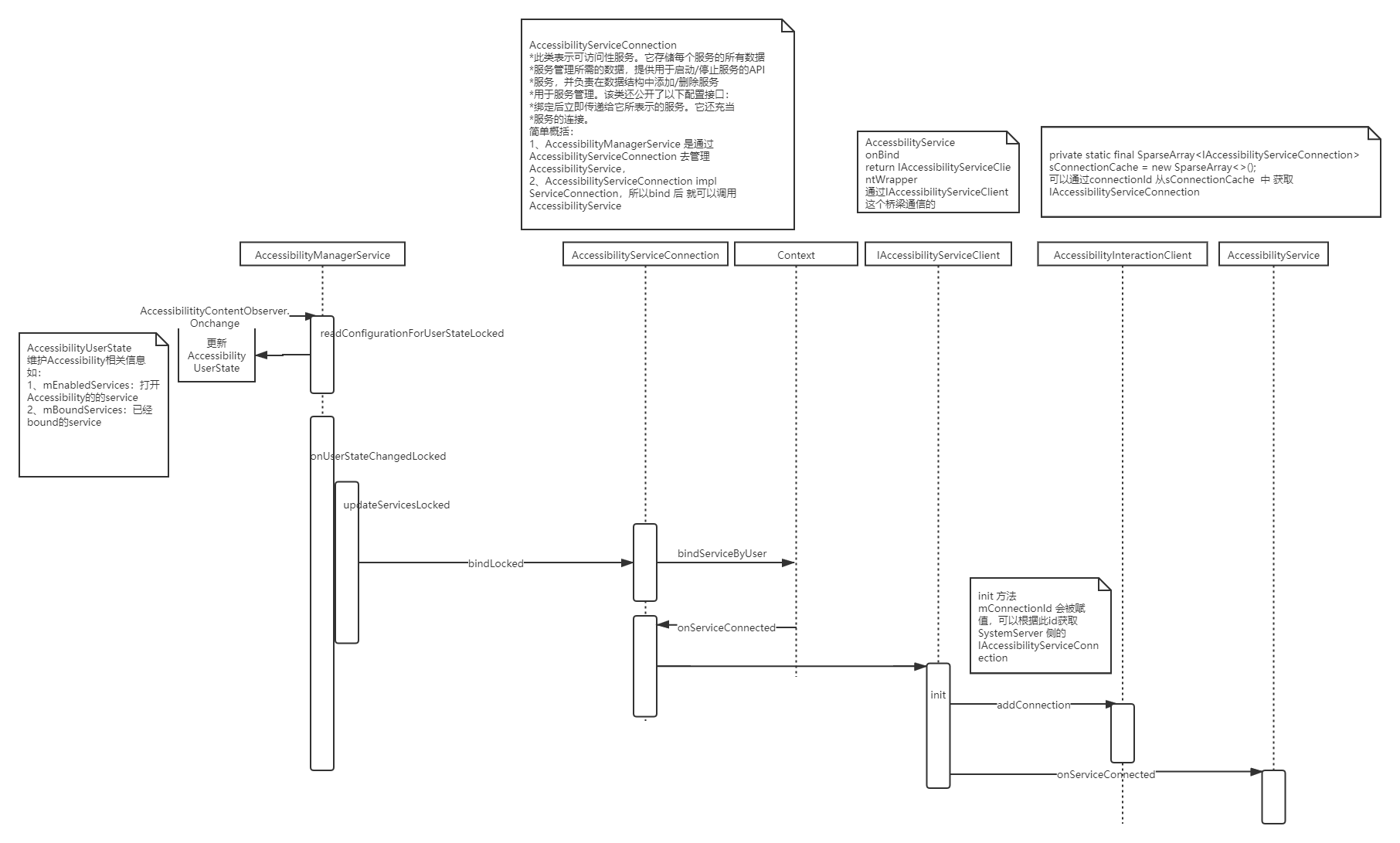

從以上時序圖可以看出，AccessibilityManagerService 系結 AccessibilityService 成功后，會立即呼叫 IAccessibilityServiceClient#init()，

init() 的目的很簡單：將 AccessibilityManagerService 側的 IAccessibilityServiceConnection 介面回呼回來，可以方便AccessibilityService 反過來呼叫 AccessibilityManagerService，回呼過來的介面正常的話會呼叫上述提供的 onServiceConnected()，

簡言之，這個 onServiceConnected() 指的是 AccessibilityManagerService 的 IAccessibilityServiceConnection 服務準備好了，

public abstract class AccessibilityService extends Service {
    ...
    public static class IAccessibilityServiceClientWrapper extends IAccessibilityServiceClient.Stub
            implements HandlerCaller.Callback {
        ...
        public void init(IAccessibilityServiceConnection connection, int connectionId,
                IBinder windowToken) {
            // Binder 執行緒切換到 Main 執行緒
            // 傳遞 id 和 AccessibilityManagerService 回傳的 connection 介面
            Message message = mCaller.obtainMessageIOO(DO_INIT, connectionId,
                    connection, windowToken);
            mCaller.sendMessage(message);
        }
        ...

        @Override
        public void executeMessage(Message message) {
            switch (message.what) {
                ...
                case DO_INIT: {
                    mConnectionId = message.arg1;
                    SomeArgs args = (SomeArgs) message.obj;
                    IAccessibilityServiceConnection connection =
                            (IAccessibilityServiceConnection) args.arg1;
                    IBinder windowToken = (IBinder) args.arg2;
                    args.recycle();
                    // 如果系統回傳的 connection 沒有問題
                    // 回呼 AccessibilityService 自己的初始化
                    // 并回呼提供的 onServiceConnected()
                    if (connection != null) {
                        AccessibilityInteractionClient.getInstance().addConnection(mConnectionId,
                                connection);
                        mCallback.init(mConnectionId, windowToken);
                        mCallback.onServiceConnected();
                    } else {
                        AccessibilityInteractionClient.getInstance().removeConnection(
                                mConnectionId);
                        mConnectionId = AccessibilityInteractionClient.NO_ID;
                        AccessibilityInteractionClient.getInstance().clearCache();
                        mCallback.init(AccessibilityInteractionClient.NO_ID, null);
                    }
                    return;
                    ...
                }
            }
        }
    }
}

所以說：AccessibilityService 這種特殊的 Service，既是供 AccessibilityManagerService 傳遞無障礙事件的 service，同時又是會反向呼叫 AccessibilityManagerService 的 client，

那 AccessibilityService 什么時候需要反向呼叫 AccessibilityManagerService 呢？

其實這種的場景很多，這構成了 AccessibilityService 功能的重要部分，包括：

動態更新 Accessibility 的配置（serServiceInfo()）
發出具體的手勢（dispatchGesture()）
發出截圖的請求（takeScreenshot()）
發出螢屏縮放的請求（setMagnificationScaleAndCenter()）
等等

下面提及的 Accessibility 配置的動態更新正是這個場景之一！

Accessibility 配置的加載

AccessibilityService 支持很多配置，但是很多配置在實際開發中都是用不到的，配置的方式有靜態和動態兩種，

靜態配置（更為推薦）
就像文章開頭在 meta-data 里配置資訊
動態配置
運行中呼叫 serServiceInfo() 根據需要動態更新配置

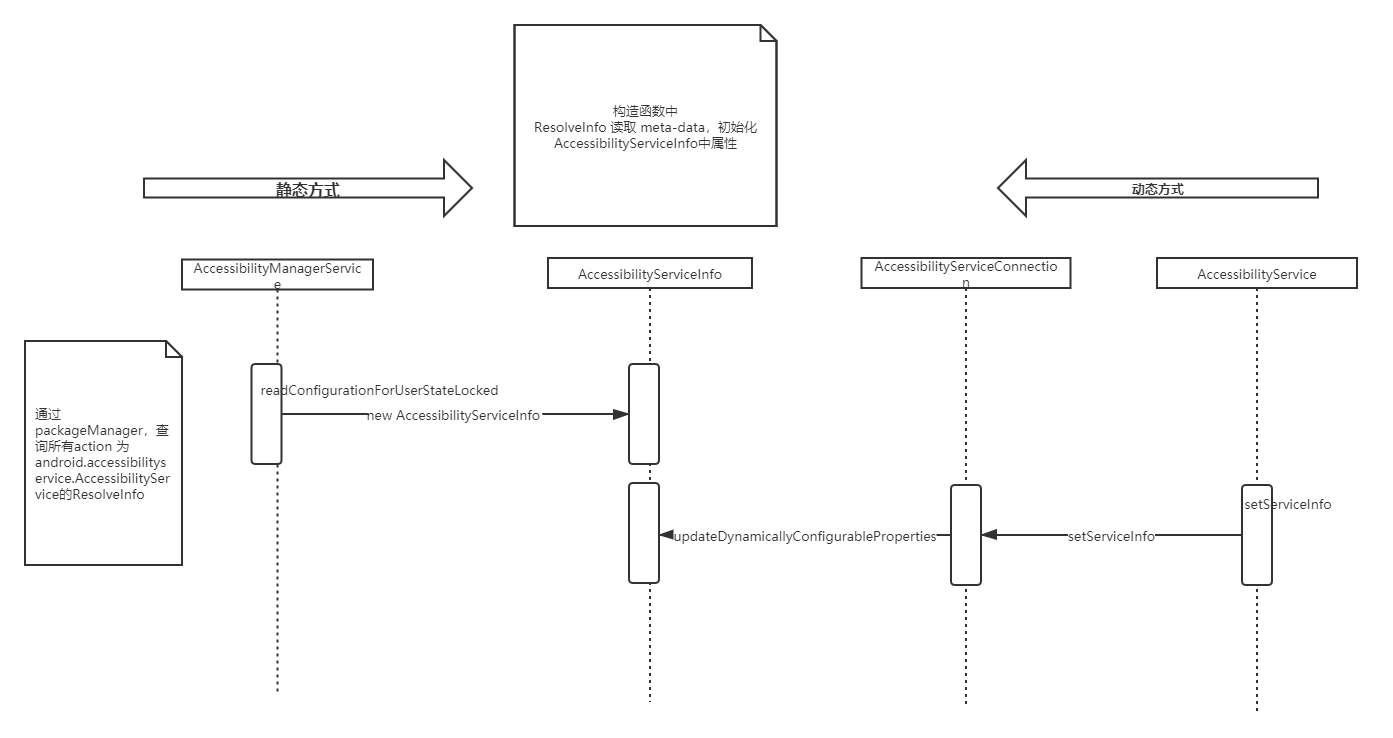

從上圖可以看出，

靜態配置：AccessibilityManagerService 通過 PackageManager 獲取 xml 的配置資訊，就轉化為 AccessibilityServiceInfo，AccessibilityServiceInfo 保存在 System Server行程
動態配置：app 使用 IAccessbilityServiceConnection 介面作為橋梁，去呼叫 System Server ，設定 AccessibilityServiceInfo

具體配置的內容，這里就不多講了，整個Accessibility 的內容是很龐大的，所以相關配置也比較多，后面文章會結合功能跟大家分享，這樣也更容易懂，這里就跟大家賣個關子吧，

AccessibilityService 的除錯

上面說過開啟的 AccessibilityService 會存在 Settings.Secure.ENABLED_ACCESSIBILITY_SERVICES 中，通過相應的 adb 命令可以實時列印這些資訊，高效除錯，

adb shell settings get secure enabled_accessibility_services

可以讀當然也可以寫，免去了到 Settings App 里手動打開：

adb shell settings put secure enabled_accessibility_services <com.example.xxx/.xxxService>

注意：引數是所有打開的 Service 串列，新寫入的 Service 名稱要在已有的 Service 后面追加，用:隔開，不然會清除其他開啟的Servcie，

adb shell settings put secure enabled_accessibility_services <xxx/.xxxService:xxx/.xxxService:xxx/.xxxService>

除了查看開啟，同時還有個命令可以觀察 AccessibilityService 的 bound 、unbound 和 crash 等詳細資訊，

adb shell dumpsys accessibility

總結

本次主要分享了AccessibilityService 是如何啟動， AccessibilityService 如何與SystemServer 中 AccessibilityManagerService 如何相互呼叫，

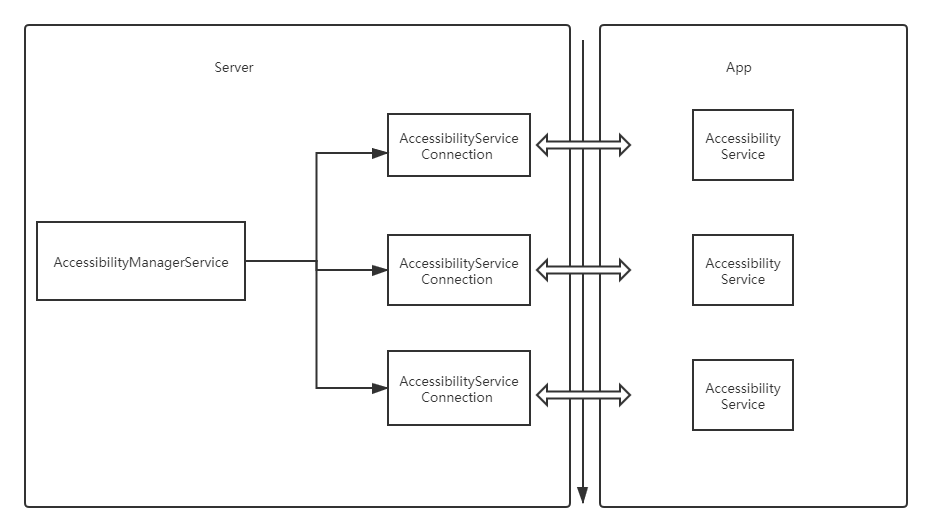

大概關系如圖所示：

總結如下：

AccessibityManagerService 創建和管理 AccessibilityServiceConnection
AccessibilityServiceConnection 與 App 中的 AccessibilityService 一一對應
AccessibilityService 將 IAccessibilityServiceClient 介面暴露給 AccessibityManagerService 調度
AccessibityManagerService 將 IAccessibilityServiceConnection 介面傳遞給 AccessibilityService 回呼

再次梳理下 AccessibilityService 的特點：

由 AccessibityManagerService bind 和 unbind
設備重啟會自行啟動
擁有前臺 Service 的 Flag，優先級高不會被 kill 掉
接受 AccessibityManagerService 的調度，同時會反向呼叫，既是 service 又是 client
