一前言介紹

正好最近又看到熱更新，對以前Android 熱修復核心原理：ClassLoader類加載機制做了點補充，

從16年開始開始，熱修復技術開始在安卓界流行，它以classloader類加載機制為核心，可以不發布新版本就修復線上 bug ，讓線上版本有能力去進行全量或者增量更新，

常見的思路有兩種：

類加載方案，即 dex 插樁，該方案以騰訊系為主，包括微信的 Tinker、餓了么的 Amigo；
底層替換，即修改替換 ArtMethod，方案以阿里系的 AndFix 等為主；

本文主要介紹第一種方案，

1.1 ART 和 Dalvik

Dex ：全稱為Dalvik Executable Format，由很多 .class 檔案處理壓縮后的產物，最終可以在 Android 運行時環境執行，它適合于記憶體和處理器速度有限的系統，
Dalvik：Google設計的Android平臺的Java虛擬機，支持轉換為.dex格式的Java程式運行，DVM默認使用CMS垃圾回收器，
ART：Android Runtime，于Android 4.4 引入，在 Android 5.0 及更高版本作為默認的 Android 運行時，ART做出的具體改進可看安卓官方檔案介紹：運行時：Android Runtime (ART) 和 Dalvik，ART 和 Dalvik 都是運行 Dex 位元組碼的兼容運行時，因此 ART 向下兼容Dalvik 開發的應用，
AOT：ART在應用安裝的時候預編譯位元組碼到機器語言，這一機制叫Ahead-Of-Time(AOT)預編譯，執行該操作后，應用程式安裝會變慢，但是執行將更有效率，啟動更快，

1.2 dexopt與dexaot

dexopt：Dalvik虛擬機加載dex檔案時，會對 dex 檔案進行驗證和優化，得到odex(Optimized dex) 檔案，odex檔案只是對dex檔案使用了一些優化操作碼，
dex2oat：dex或者odex檔案經過 AOT 預編譯，即得到OAT（實際上是ELF檔案）可執行檔案（機器碼），（相比做過odex優化，未做過優化的dex轉換成OAT要花費更長的時間）

1.3 ART 和 Dalvik 對比

在Dalvik下，應用運行需要解釋執行，常用熱點代碼通過即時編譯器（JIT）將位元組碼轉換為機器碼，運行效率低，而在ART 環境中，應用在安裝時，位元組碼預編譯（AOT）成機器碼，安裝慢了，但運行效率會提高，
ART占用空間比Dalvik大（位元組碼變為機器碼）， “空間換時間"，
預編譯也可以明顯改善電池續航，因為應用程式每次運行時不用重復編譯了，從而減少了 CPU 的使用頻率，降低了能耗，

二 ClassLoader

2.1 Android運行流程

Android程式編譯的時候，會將.java檔案編譯時.class檔案，然后將.class檔案打包為.dex檔案，Android程式運行時，Android的Dalvik/ART虛擬機就會加載.dex檔案從中獲得.class檔案到記憶體中來使用，

2.2 類加載工具ClassLoader

任何 Java 程式都是由一個或多個 class 檔案組成，在程式運行時，需要通過 Java 的類加載機制將 class 檔案加載到 JVM 中才可以使用，Java程式啟動時不會一次性加載所有類，而是先把保證運行的基礎類加載到jvm，其它類要用時再加載，這樣的好處是節省了記憶體的開銷，用時再加載這也是java動態性的一種體現，

這些類的加載就是通過ClassLoader來的，每個 Class 物件的內部都有一個 classLoader 欄位來標識自己是由哪個 ClassLoader 加載的，安卓的ClassLoader小改了java的ClassLoader，

class Class<T> {
  ...
  private transient ClassLoader classLoader;
  ...
}

常見的Android類加載器有如下四種：

BootClassLoader ：加載Android Framework層中的class位元組碼檔案（類似java的BootstrapClassLoader）
PathClassLoader ：只能加載已經安裝到Android系統中的Apk的 class 位元組碼檔案，是Android默認使用的類加載器；（類似java的 AppClassLoader ）
DexClassLoader ：可以加載加載制定目錄的dex/jar/apk/zip檔案檔案（類似java中的 Custom ClassLoader ），比 PathClassLoader 更靈活，是實作熱修復的重點；
BaseDexClassLoader ： PathClassLoader 和 DexClassLoader 的父類

Log.e(TAG, "Activity.class 由：" + Activity.class.getClassLoader() +" 加載");
Log.e(TAG, "MainActivity.class 由：" + getClassLoader() +" 加載");

//輸出：
Activity.class 由：java.lang.BootClassLoader@b1202a1 加載
MainActivity.class 由：dalvik.system.PathClassLoader[DexPathList[[zip file "/data/app/com.enjoy.enjoyfix-1/base.apk"],nativeLibraryDirectories=[/data/app/com.enjoy.enjoyfix-1/lib/x86, /system/lib, /vendor/lib]]] 加載

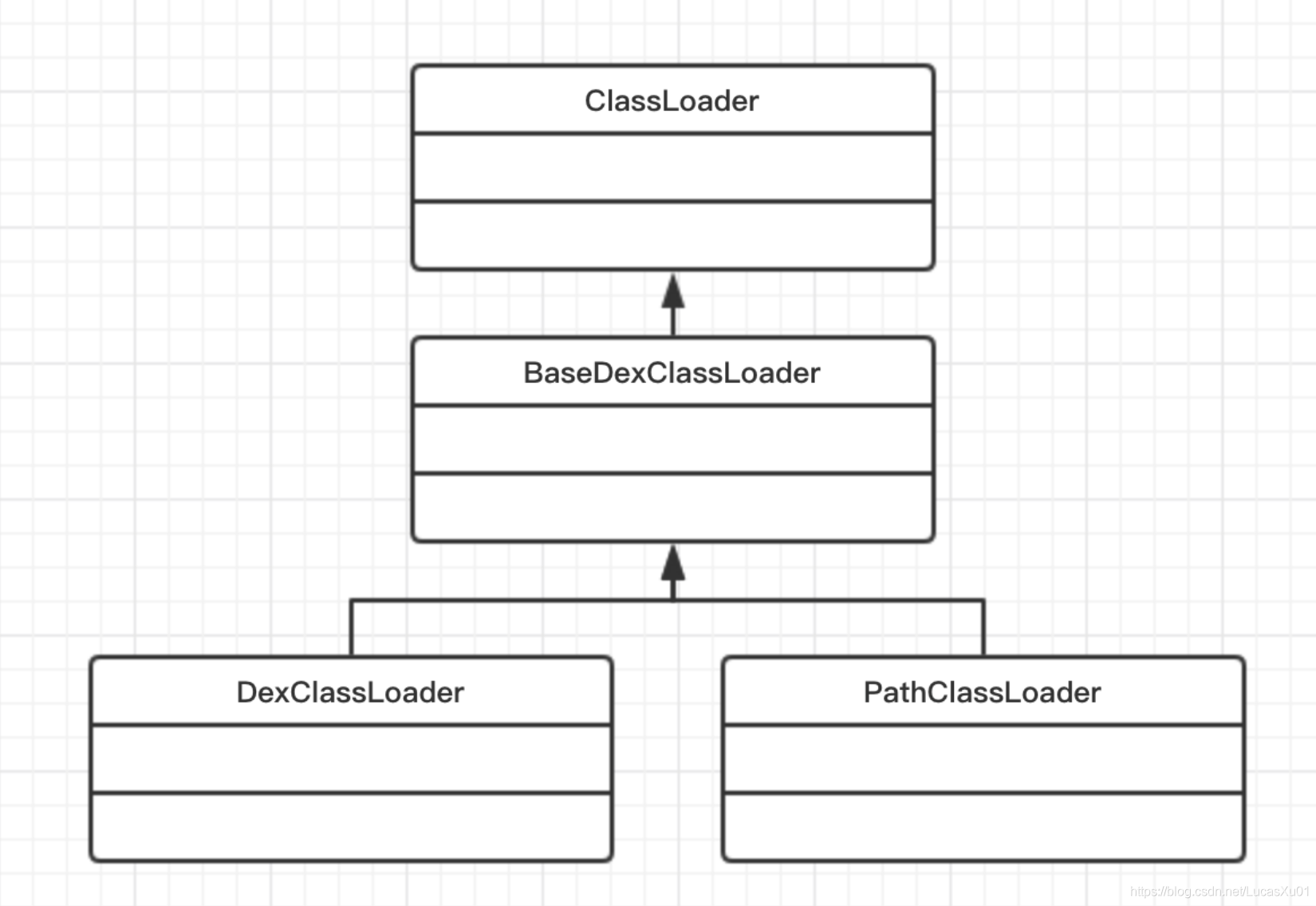

它們之間的關系如下：

public class DexClassLoader extends BaseDexClassLoader {

    public DexClassLoader(String dexPath, String optimizedDirectory,
		String librarySearchPath, ClassLoader parent) {
		super(dexPath, new File(optimizedDirectory), librarySearchPath, parent);
	}
}

public class PathClassLoader extends BaseDexClassLoader {

    public PathClassLoader(String dexPath, ClassLoader parent) {
        super(dexPath, null, null, parent);
    }

	public PathClassLoader(String dexPath, String librarySearchPath, ClassLoader parent){
		 super(dexPath, null, librarySearchPath, parent);
	}
}

PathClassLoader 與 DexClassLoader 在建構式中都呼叫了父類的建構式，兩者唯一的區別在于：DexClassLoader多傳了一個optimizedDirectory引數，并且會將其創建為File物件傳給super，而PathClassLoader則直接給到null，因此兩者都可以加載指定的dex，以及jar、zip、apk中的classes.dex

PathClassLoader pathClassLoader = new PathClassLoader("/sdcard/xx.dex", getClassLoader());

File dexOutputDir = context.getCodeCacheDir();
DexClassLoader dexClassLoader = new DexClassLoader("/sdcard/xx.dex",dexOutputDir.getAbsolutePath(), null,getClassLoader());

其實optimizedDirectory引數就是dexopt的產出目錄(odex)，DexClassLoader不僅僅可以加載 dex檔案，還可以加載jar、apk、zip檔案中的dex，而jar、apk、zip其實就是一些壓縮格式，要拿到壓縮包里面的dex檔案就需要解壓，所以，DexClassLoader在呼叫父類建構式時會指定一個解壓的目錄，那PathClassLoader創建時，這個目錄為null，就意味著不進行dexopt？并不是，optimizedDirectory為null時的默認路徑為：/data/dalvik-cache，

在API 26原始碼中，將DexClassLoader的optimizedDirectory標記為了 deprecated 棄用，實作也變得和PathClassLoader一摸一樣了：

public DexClassLoader(String dexPath, String optimizedDirectory,
          String librarySearchPath, ClassLoader parent) {
  super(dexPath, null, librarySearchPath, parent);
}

2.3 雙親委托機制

可以看到創建ClassLoader需要接收一個ClassLoader parent引數，這個parent的目的就在于實作類加載的雙親委托，即：某個類加載器在接到加載類的請求時，首先將加載任務委托給父類加載器，依次遞回，如果父類加載器可以完成類加載任務，就成功回傳；只有父類加載器無法完成此加載任務時，才自己去加載，

protected Class<?> loadClass(String name, boolean resolve) throws ClassNotFoundException{

    // 檢查class是否有被加載
	Class c = findLoadedClass(name);
	if (c == null) {
		long t0 = System.nanoTime();
		try {
			if (parent != null) {
                //如果parent不為null，則呼叫parent的loadClass進行加載
				c = parent.loadClass(name, false);
            } else {
                //parent為null，則呼叫BootClassLoader進行加載
                c = findBootstrapClassOrNull(name);
            }
        } catch (ClassNotFoundException e) {

        }

        if (c == null) {
            // 如果都找不到就自己查找
			long t1 = System.nanoTime();
            c = findClass(name);
        }
	}
	return c;
}

值得注意的是：c = findBootstrapClassOrNull(name);按照方法名理解，應該是當parent為null時候，也能夠加載BootClassLoader加載的類，但是實際上，Android當中的實作為：（Java不同）

private Class findBootstrapClassOrNull(String name)
{
  return null;
}

2.4 類加載器的三個機制（約束）

雙親委托機制實際上是一種自上而下帶快取的加載，這種機制也決定它的一些特性：

委托：將類加載交由父類加載器加載，父不行再自己加載，

可見性：子類加載器可見所有的父類加載器加載的類，父類加載器不可見子類加載器加載的類，

單一性：一個類僅加載一次，子類加載器不會再次加載父類加載器加載過的類，

2.5 findClass

可以看到在所有父ClassLoader無法加載Class時，則會呼叫自己的findClass方法，findClass在ClassLoader中的定義為:

protected Class<?> findClass(String name) throws ClassNotFoundException {
	throw new ClassNotFoundException(name);
}

其實任何ClassLoader子類，都可以重寫loadClass與findClass，一般如果你不想使用雙親委托，則重寫loadClass修改其實作，而重寫findClass則表示在雙親委托下，父ClassLoader都找不到Class的情況下，定義自己如何去查找一個Class，而我們的PathClassLoader會自己負責加載MainActivity這樣的程式中自己撰寫的類，利用雙親委托父ClassLoader加載Framework中的Activity，說明PathClassLoader并沒有重寫loadClass，因此我們可以來看看PathClassLoader中的 findClass 是如何實作的，

public BaseDexClassLoader(String dexPath, File optimizedDirectory,String
						librarySearchPath, ClassLoader parent) {
	super(parent);
	this.pathList = new DexPathList(this, dexPath, librarySearchPath,
                                    optimizedDirectory);
}

@Override
protected Class<?> findClass(String name) throws ClassNotFoundException {
	List<Throwable> suppressedExceptions = new ArrayList<Throwable>();
    //查找指定的class
    Class c = pathList.findClass(name, suppressedExceptions);
    if (c == null) {
		ClassNotFoundException cnfe = new ClassNotFoundException("Didn't find class \"" + 														name + "\" on path: " + pathList);
        for (Throwable t : suppressedExceptions) {
			cnfe.addSuppressed(t);
        }
            throw cnfe;
	}
	return c;
}

實作非常簡單，從pathList中查找class，繼續查看DexPathList：

public DexPathList(ClassLoader definingContext, String dexPath,
            String librarySearchPath, File optimizedDirectory) {
	//.........
    // splitDexPath 實作為回傳 List<File>.add(dexPath)
    // makeDexElements 會去 List<File>.add(dexPath) 中使用DexFile加載dex檔案回傳 Element陣列
    this.dexElements = makeDexElements(splitDexPath(dexPath), optimizedDirectory,
                                           suppressedExceptions, definingContext);
	//.........

}

public Class findClass(String name, List<Throwable> suppressed) {
     //從element中獲得代表Dex的 DexFile
	for (Element element : dexElements) {
		DexFile dex = element.dexFile;
		if (dex != null) {
            //查找class
        	Class clazz = dex.loadClassBinaryName(name, definingContext, suppressed);
            if (clazz != null) {
            	return clazz;
        	}
    	}
    }
    if (dexElementsSuppressedExceptions != null) {
    	suppressed.addAll(Arrays.asList(dexElementsSuppressedExceptions));
    }
	return null;
}

可以看到， BaseDexClassLoader 的 findClass() 方法實際上是通過 DexPathList 的 findClass() 方法來獲取class的，而這個 DexPathList 物件恰好在之前的 BaseDexClassLoader 建構式中就已經被創建好了，里面決議了dex檔案的路徑，并將決議的dex檔案都存在this.dexElements里面，DexPathList 類通過建構式呼叫了 makeDexElements() 得到 Element 集

makeDexElements()：

 //決議dex檔案
private static Element[] makeDexElements(ArrayList<File> files, File optimizedDirectory, ArrayList<I
 // 1.創建Element集合
 ArrayList<Element> elements = new ArrayList<Element>();
 // 2.遍歷所有dex檔案（也可能是jar、apk或zip檔案）
 for (File file : files) {
 ZipFile zip = null;
 DexFile dex = null;
 String name = file.getName();
 ...
 // 如果是dex檔案
 if (name.endsWith(DEX_SUFFIX)) {
 dex = loadDexFile(file, optimizedDirectory);
 // 如果是apk、jar、zip檔案（這部分在不同的Android版本中，處理方式有細微差別）
 } else {
 zip = file;
 dex = loadDexFile(file, optimizedDirectory);
 }
 ...
 // 3.將dex檔案或壓縮檔案包裝成Element物件，并添加到Element集合中
 if ((zip != null) || (dex != null)) {
 elements.add(new Element(file, false, zip, dex));
 }
 }
 // 4.將Element集合轉成Element陣列回傳
 return elements.toArray(new Element[elements.size()]);
}

可以看到，DexPathList 的建構式是將一個個的程式檔案（可能是dex、apk、jar、zip）封裝成一個個 Element 物件，最后添加到Element集合中，Android的類加載器（不管是PathClassLoader，還是DexClassLoader,它們最后在加載檔案時，都只認dex檔案，而loadDexFile()是加載dex檔案的核心方法，他可以可以從jar、apk、zip中提取出dex，

回頭看一下PathClassLoader中的 findClass 方法：

 Class c = pathList.findClass(name, suppressedExceptions);

于是看到DexPathList的findClass()方法，如下：

public Class findClass(String name, List<Throwable> suppressed) {
    // 遍歷從dexPath查詢到的dex和資源Element
    for (Element element : dexElements) {
        DexFile dex = element.dexFile;
        // 如果當前的Element是dex檔案元素
        if (dex != null) {
            // 使用DexFile.loadClassBinaryName加載類
            Class clazz = dex.loadClassBinaryName(name, definingContext, suppressed);
            if (clazz != null) {
                return clazz;
            }
        }
    }
    if (dexElementsSuppressedExceptions != null) {
        suppressed.addAll(Arrays.asList(dexElementsSuppressedExceptions));
    }
    return null;
}

對 Element 陣列進行遍歷，一旦找到類名與name相同的類時，就直接回傳這個 class ，找不到則回傳null，

通過如上分析，我們發現整個類加載流程就是：

類加載器BaseDexClassLoader先將dex檔案決議放到pathList到dexElements里面
加載類的時候從dexElements里面去遍歷，看哪個dex里面有這個類就去加載，生成class物件

三熱修復

接剛剛個類加載流程，熱修復原理就是將補丁 dex 檔案放到 dexElements 陣列靠前位置，這樣在加載 class 時，優先找到補丁包中的 dex 檔案，加載到 class 之后就不再尋找，從而原來的 apk 檔案中同名的類就不會再使用，從而達到修復的目的：

在PathClassLoader中的Element陣列為：[patch.dex , classes.dex , classes2.dex]，如果存在Key.class位于patch.dex與classes2.dex中都存在一份，當進行類查找時，回圈獲得dexElements中的DexFile，查找到了Key.class則立即回傳，不會再管后續的element中的DexFile是否能加載到Key.class了，因此一種熱修復實作可以將出現Bug的class單獨的制作一份fix.dex檔案(補丁包)，然后在程式啟動時，從服務器下載fix.dex保存到某個路徑，再通過fix.dex的檔案路徑，用其創建Element物件，然后將這個Element物件插入到我們程式的類加載器PathClassLoader的pathList中的dexElements陣列頭部，這樣在加載出現Bug的class時會優先加載fix.dex中的修復類，從而解決Bug，

熱修復的方式不止這一種，并且如果要完整實作此種熱修復可能還需要注意一些其他的問題(如：反射兼容)，另外插件的形式常見的有apk和dex檔案，

dex打包工具（d8）

更新的dex檔案如何生成呢？

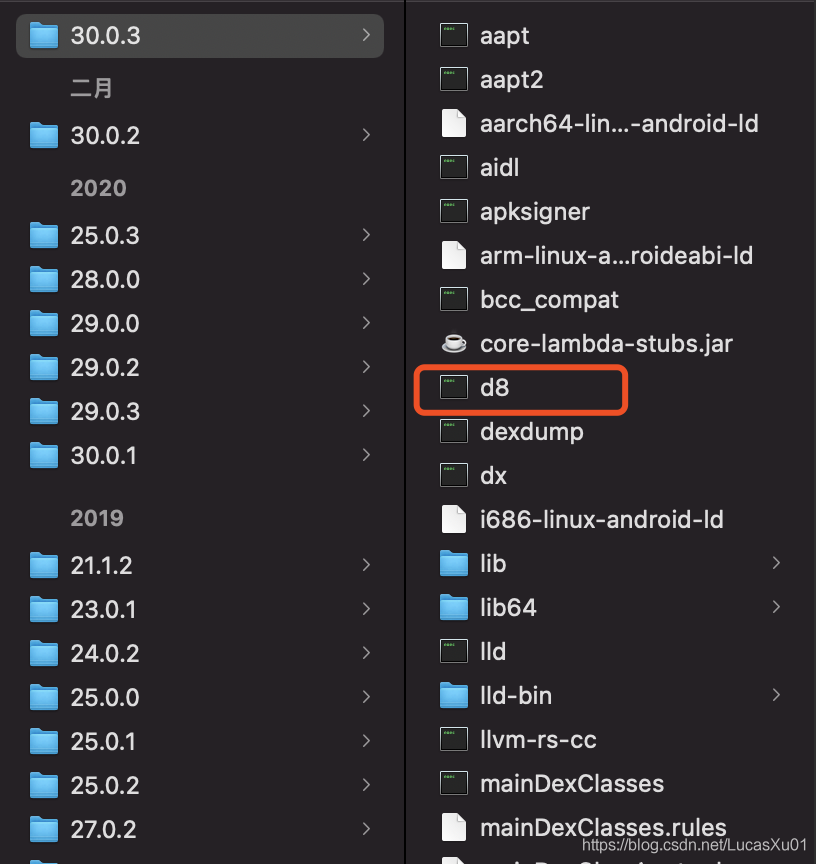

Android SDK提供了dex打包工具d8，在在Android 構建工具 28.0.1 及更高版本中可以找到：

對正常的java檔案，直接javac成class檔案后，可直接用d8編譯成dex檔案：

./d8 XXX.class

如果你想更新的檔案是apk格式的，可直接在Android Studio中對更新的Module/Lib直接打包成apk，

代碼實作

dex替換：

//在Application中進行替換
public class MApplication extends Application {

    @Override
    public void onCreate() {
        super.onCreate();
        //dex作為插件進行加載
        dexPlugin();
    }
    ...

  /**
     * dex作為插件加載
     */
    private void dexPlugin(){
        //插件包檔案
        File file = new File("/sdcard/hotfix.dex");
        if (!file.exists()) {
            Log.i("MApplication", "插件hotfix不存在");
            return;
        }
        try {
            //獲取到 BaseDexClassLoader 的  pathList欄位
            // private final DexPathList pathList;
            Field pathListField = BaseDexClassLoader.class.getDeclaredField("pathList");
            //破壞封裝，設定為可以呼叫
            pathListField.setAccessible(true);
            //拿到當前ClassLoader的pathList物件
            Object pathListObj = pathListField.get(getClassLoader());

            //獲取當前ClassLoader的pathList物件的位元組碼檔案（DexPathList ）
            Class<?> dexPathListClass = pathListObj.getClass();
            //拿到DexPathList 的 dexElements欄位
            // private final Element[] dexElements；
            Field dexElementsField = dexPathListClass.getDeclaredField("dexElements");
            //破壞封裝，設定為可以呼叫
            dexElementsField.setAccessible(true);

            //使用插件創建 ClassLoader
            DexClassLoader pathClassLoader = new DexClassLoader(file.getPath(), getCacheDir().getAbsolutePath(), null, getClassLoader());
            //拿到插件的DexClassLoader 的 pathList物件
            Object newPathListObj = pathListField.get(pathClassLoader);
            //拿到插件的pathList物件的 dexElements變數
            Object newDexElementsObj = dexElementsField.get(newPathListObj);

            //拿到當前的pathList物件的 dexElements變數
            Object dexElementsObj=dexElementsField.get(pathListObj);

            int oldLength = Array.getLength(dexElementsObj);
            int newLength = Array.getLength(newDexElementsObj);
            //創建一個dexElements物件
            Object concatDexElementsObject = Array.newInstance(dexElementsObj.getClass().getComponentType(), oldLength + newLength);
            //先添加新的dex添加到dexElement
            for (int i = 0; i < newLength; i++) {
                Array.set(concatDexElementsObject, i, Array.get(newDexElementsObj, i));
            }
            //再添加之前的dex添加到dexElement
            for (int i = 0; i < oldLength; i++) {
                Array.set(concatDexElementsObject, newLength + i, Array.get(dexElementsObj, i));
            }
            //將組建出來的物件設定給 當前ClassLoader的pathList物件
            dexElementsField.set(pathListObj, concatDexElementsObject);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

apk：

    // apk作為插件加載
    private void apkPlugin() {
        //插件包檔案
        File file = new File("/sdcard/hotfix.apk");
        if (!file.exists()) {
            Log.i("MApplication", "插件hotfix不存在");
            return;
        }
        try {
            //獲取到 BaseDexClassLoader 的  pathList欄位
            // private final DexPathList pathList;
            Field pathListField = BaseDexClassLoader.class.getDeclaredField("pathList");
            //破壞封裝，設定為可以呼叫
            pathListField.setAccessible(true);
            //拿到當前ClassLoader的pathList物件
            Object pathListObj = pathListField.get(getClassLoader());

            //獲取當前ClassLoader的pathList物件的位元組碼檔案（DexPathList ）
            Class<?> dexPathListClass = pathListObj.getClass();
            //拿到DexPathList 的 dexElements欄位
            // private final Element[] dexElements；
            Field dexElementsField = dexPathListClass.getDeclaredField("dexElements");
            //破壞封裝，設定為可以呼叫
            dexElementsField.setAccessible(true);

            //使用插件創建 ClassLoader
            DexClassLoader pathClassLoader = new DexClassLoader(file.getPath(), getCacheDir().getAbsolutePath(), null, getClassLoader());
            //拿到插件的DexClassLoader 的 pathList物件
            Object newPathListObj = pathListField.get(pathClassLoader);
            //拿到插件的pathList物件的 dexElements變數
            Object newDexElementsObj = dexElementsField.get(newPathListObj);
            //將插件的 dexElements物件設定給 當前ClassLoader的pathList物件
            dexElementsField.set(pathListObj, newDexElementsObj);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

一些擴展

選擇apk檔案的方式一般就不對dexElements陣列就行插前值操作了，而是直接替換整個dexElements陣列，但是現實中，熱更新可能只是更新某幾個類或者資源檔案，如果使用apk全量替換的方式，就很重，那么增量替換，即使用dex檔案的方式，就是很好的方式；
更新的檔案一般放服務器上需要客戶端下載插前值；
so庫在Android代碼中是通過呼叫System.loadLibrary函式實作的，動態注冊的native方法呼叫一次JNI_OnLoad方法都會重新完成一次映射，所以我們是否只要先加載原來的so庫,，然后再加載補丁so庫，就能完成Java層native方法到native層patch后的新方法映射，這樣就完成動態注冊native方法的patch實時修復，
、資源檔案的更新方式：加載apk，反射呼叫AssetManager的addAssetPath方法，

參考文章：

Android Runtime (ART) 和 Dalvik

Android 熱修復核心原理, ClassLoader類加載

【小家Java】從原理層面理解Java中的類加載器

一看你就懂，超詳細java中的ClassLoader詳解

Android熱修復實作及原理

轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/302092.html

標籤：其他

上一篇：從需求分解到實作實戰系列之 - 1圖片串列拖動選中功能

下一篇：Java的概述

Android熱更新詳解

一 前言介紹
