1. 簡介
Jlink 想必大家都用過，相信登錄過 segger 官方網站，下載最新的 jlink 驅動程式的時候，都會看到這樣的圖片：
在興嘆它那離譜的價格的同時，也會好奇這個東西比手里的x版貨都有哪些優勢和提升，
以上圖片是 segger 官方對 J-Trace 的定位：
使用基于 segger 領先的 trace 方案 J-Trace PRO 實作對代碼的收集、驗證、分析功能，利用 Arm Cortex 內核的 trace 功能，在無限時長內，實作對所有指令的跟蹤，實作對偶然出現的、難以被復現的 bug 追蹤記錄，
在完整的 System Clock 內實時流式傳輸 trace，
使用在線代碼分析功能來精細優化代碼，
指令級別的代碼覆寫率檢測，為滿足安全性規約約束的需求，
無限制的 trace 追蹤，實作隔離和識別潛在的代碼缺陷，
完整的 J-Link 除錯功能

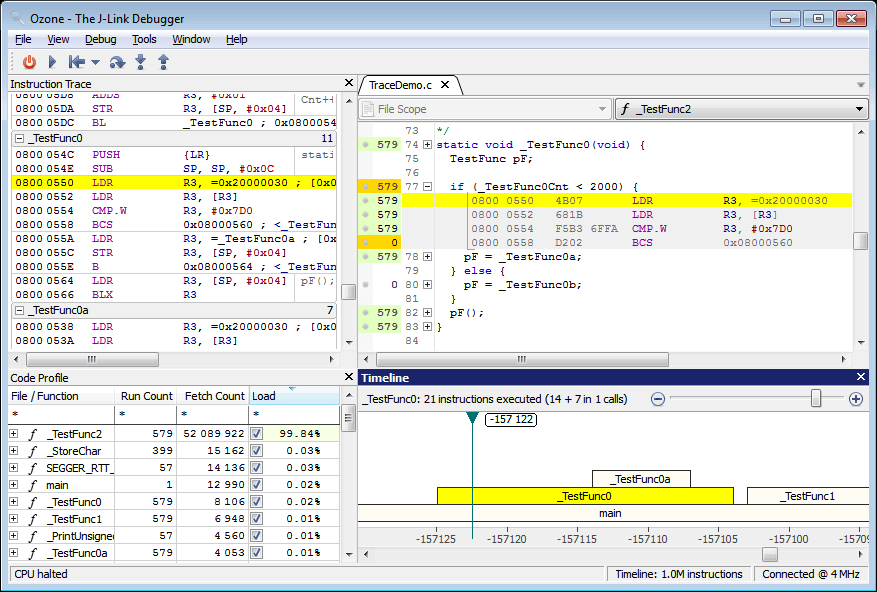

可以看出它最大的賣點就在 arm trace 的信號流捕捉和分析，實作代碼的精確流程跟蹤，有了精確的代碼跟蹤，就可以借助 Ozone 工具提供實時分析代碼覆寫率、指令回溯、CPU 資源監控等功能，
這么多優點，配合強大的 Ozone 除錯平臺，code coverage 實時統計，一鍵生成報表，boom，仿佛那最后的 bug 就可以用它來反復蹂躪、踩在腳底...感動人心！直到看到售價：
Price: €1,980 EUR
這個價格可以買一臺高配的 MacBook 了，但對比其他支持trace介面的除錯器來說，性價比出眾，例如 trace32，
2. 物理連接
如圖所示 segger 的 19 pin trace 介面（1.27mm 牛角），在 JTAG 基礎上增加了 5 條 trace 線（4 條資料線 + 1 條時鐘線，雙邊沿模式(DDR))，
有一點要注意一下，不要把兩個介面都接到板子上：

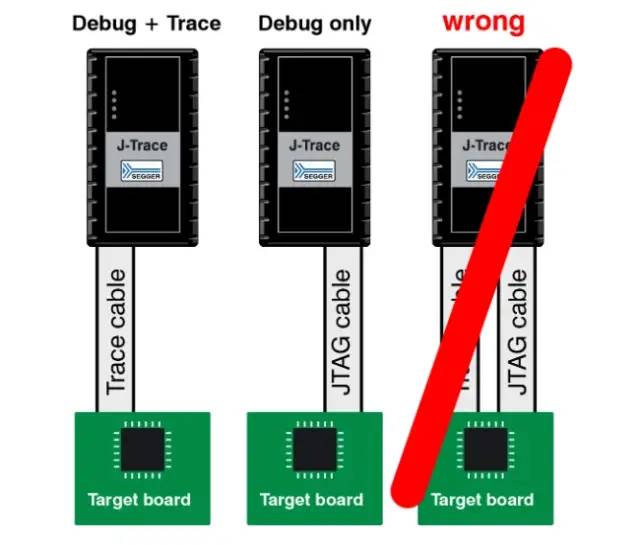

Note: Never connect trace cable and JTAG cable at the same time because this may lead tounstable debug and trace connections.注意：不要同時使用 trace 連接線和 JTAG 連接線，這將導致 debug 和 trace 的不穩定現象，
參考：《UM08001: J-Link / J-Trace User Guide》
3. 打錢
既然本篇目主要介紹 J-Trace 的入門教程，自然就需要有這么一臺設備支持一下了，

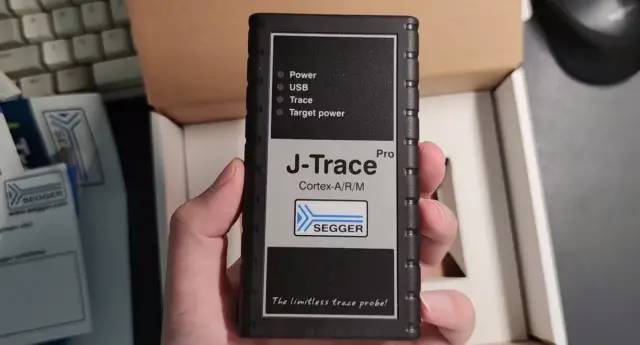

三句話，讓老板為我花了1W8，終于拿到它：
你要問盒子里有沒有跳線帽，這個真沒有：

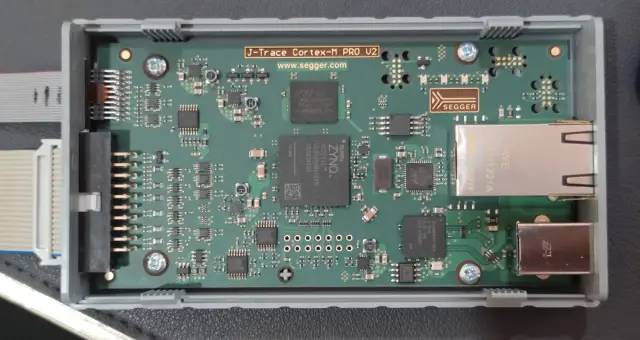

可以看見這個板子使用了 ARM cortex A9 + FPGA 的 Zynq-7010 作為主控，通過 Zynq 專有總線與賽普拉斯 CYUSB3011 USB3.1 控制器連接，CYUSB3011 內部也具備一顆 ARM926 200MHz 的控制核心，用于協調 USB3.1 高速傳輸協議，
周邊還有美滿的千兆 phy 收發器，芯成的LPDDR2 128MBytes 533Mhz，用于高速收發和緩沖 trace packet，對于電腦主機來說盡量配備大記憶體和獨立的 USB3.0 介面，
外圍就是一些電平轉換電路和電源了，都是 TI 的一些常見型號，總的來看 JTAG 和 trace port 的邏輯由 FPGA 硬體邏輯實作，當作 J-Link 可以用 zui 高速除錯，下載效果要好很多，
4. 什么是 Trace
在上一節我們簡單介紹了 J-Trace ，至于為什么三句話說服了老板，我們還是要以專業視角看 trace 的引入能夠解決哪些實際的問題，

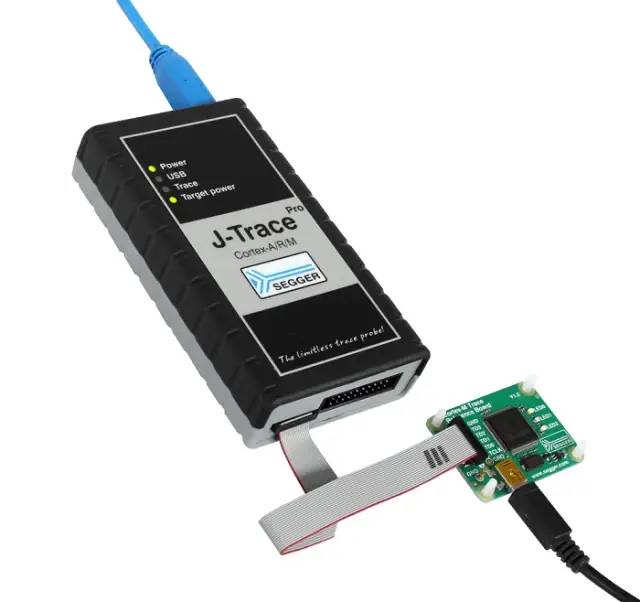

J-Trace 的標準包裝很“貼心”地贈送了一張 STM32F407 核心板，它用的不是標準 Jtag 介面，而是支持 Trace 的介面，我們可以像官網那樣去連接和測驗 Trace 功能：

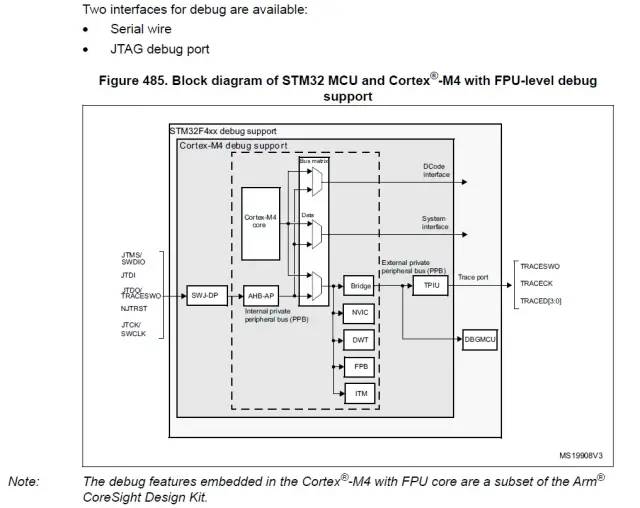

翻看 STM32F407 的 RM（RM0090.pdf） 手冊，找到 Debug support 章節，可以看見 芯片內部負責 Debug 的系統框圖：
可以看見我們主要關注且日常見到的一些片上除錯模塊：
SWJ-DP: Serial wire / JTAG debug port
AHP-AP: AHB access port
ITM: Instrumentation trace macrocell
FPB: Flash patch breakpoint
DWT: Data watchpoint trigger
TPUI: Trace port unit interface
ETM: Embedded Trace Macrocell
以及文中提及到，STM32F4xx 系列支持的擴展功能：
Flexible debug pinout assignment
MCU debug box (support for low-power modes, control over peripheral clocks, etc.)

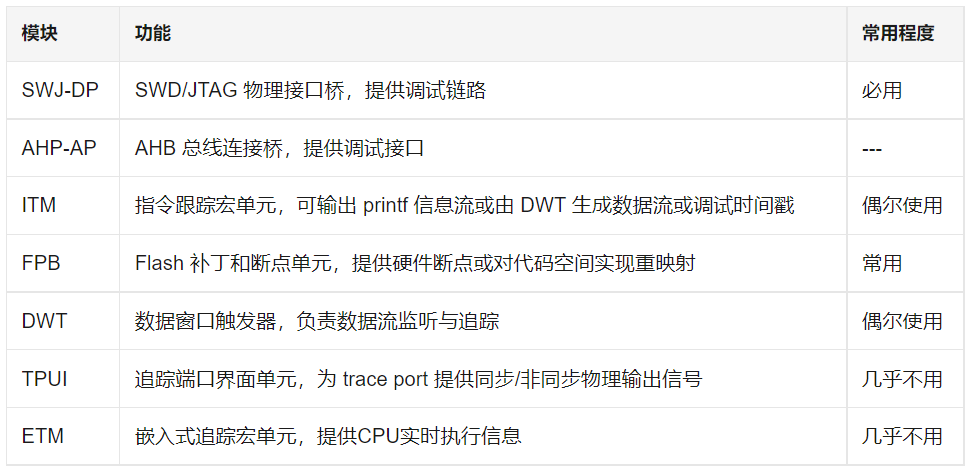

歸納一下就是：
SWJ-DP 這個大家都熟悉，不必介紹，其他的也許使用過，但多數情況下我們不會在意它們的存在，
ITM 可以支持 SWO 輸出除錯，挖個坑下回填，
很多定位中低端的MCU就直接丟棄掉 Trace Port 相關電路單元了，加上對外接除錯設備的高要求（貴）以至于很多工程師并不知道 ARM Cortex 上其實還有 JTAG/SWD 之外的除錯埠，
本文重心圍繞指令追蹤，我們重點來看 ETM：
對于ETM，需要了解：
ETM 的主要任務是幫助開發者重建程式執行序列，CPU 上所有指令的執行都可以被 ETM 追蹤到，
資料可由 DWT 或者 ITM 單元追蹤到，
Embedded Trace Macrocell (ETM) 提供結合了 ARM 的除錯和追蹤機制，它可以做到在不干擾 CPU 的情況下獲取 CPU 的運行狀態，一旦捕捉到，便實時通過特定的 Trace 埠向外輸出，
具備 ETM 模塊的 MCU 可以實作詳盡的指令執行歷史記錄，這些記錄可以作為重現代碼流程和執行時間的依據，使用分析軟體實作代碼分析，借此找到難以復現的bug，最難能可貴的是，它可以幫助我們找到失控的代碼的根源所在，
此外，ETM還有更多特性有待進一步了解，比如常見的 ETB、Filter & Package Formatter 等細節屬性，有待進一步啃手冊了，
更多有關 ETM 資料，請翻閱《Embedded Trace Macrocell Architecture Specification》 、《ARM CoreSight Architecture Specification》 、《ARMv7-M Architecture Reference Manual》
綜上，ETM 并不是對外輸出的最終形式，在 STM32F4xx RM0090.pdf 中有如下結構：

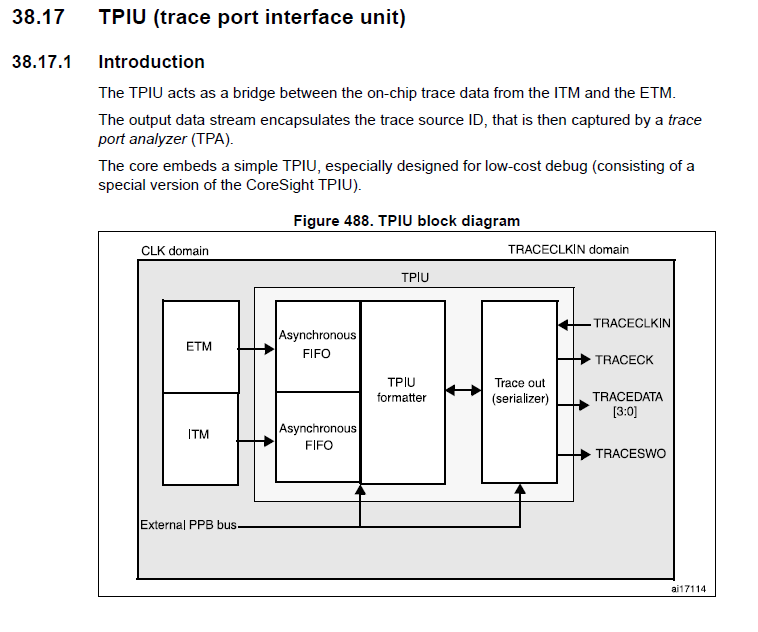

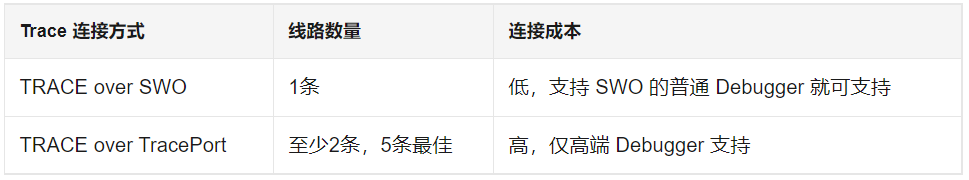

可見 ETM 和 ITM 生成 CPU 運行的追蹤資訊后，由 TPIU 模塊執行封包，并使用對外已經連接的序列器輸出，由這張圖片可以得出以下結論：
終于涉及到物理層連接了，自然就會引出物理連接概念：Trace signal timing （追蹤信號時序）
上一章節我們知道 ETM 資訊是可以和 CPU 同頻的，以達到最佳的指令追蹤覆寫效果，對于 Cortex-M 架構，ARM 有如下定義：
trace 時鐘往往是 1/2 的 CPU 時鐘，但是 trace data 線路可以是 DDR （雙倍速率-亦稱上升下降沿）方式通信，通常 data 線有4條，意味著一個 trace 時鐘周期可以輸出1個位元組的 trace 資料，
trace 硬體接入，筆者經驗總結：
如今 MCU 主頻也在不斷遞進，為了保持高速的 trace 也必然對線路阻抗與信號輸出能力提出了更苛刻的要求，由于是 DDR 方式地獲取追蹤資料，所以在 Layout 上就需要做好等長，為了保證良好的 trace 穩定性，也應當從 MCU IO 翻轉輸出能力和CPU主頻兩個角度的上限妥協一個較為穩定的時鐘速率，
由于是高速 DDR 信號，時序上要盡量滿足以下要求：

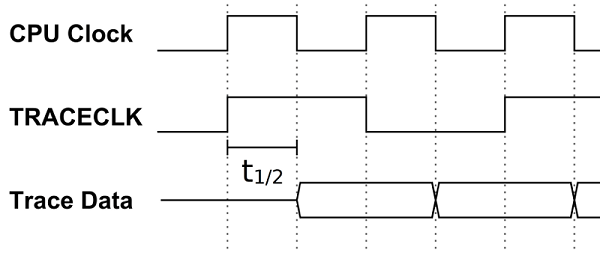

Trace CLK 作為時鐘基準，如上圖所示 Trace Data 被時鐘上升或下降沿一分為二（50%占空比）是最佳的信號效果，如果 Trace Data 出現了較多的超前或者滯后，也可以在 Ozone 中設定延遲補償，這里不過多介紹了，
5. 總結
Trace 能夠幫助解決面向程序測驗中，以不干擾CPU正常運行為前提，揭示程式運行蹤跡，解決最麻煩的bug，
Trace 輔助工具可以實作代碼分析與實時覆寫率統計，幫助我們以直觀運行視角，揭示代碼優化方向，
這套工具除了貴沒別的不好，Ozone 除錯功能強大且好用，它是免費的，只需要有 J-Link 就行，
下一篇我會介紹 J-Trace 的具體使用程序，展示 RT-Thread 在 trace 上的效果，敬請期待，
