堆疊折線圖

- 效果視頻
- 參考
- - 描述
  - 導包
- 代碼分析
- - 初始化
  - 動態添加資料
  - - 溫度資料
    - 濕度資料
    - 光照資料
  - 動態添加X軸時間值
  - - 初始化
    - 自動重繪時間實作
- 尾言

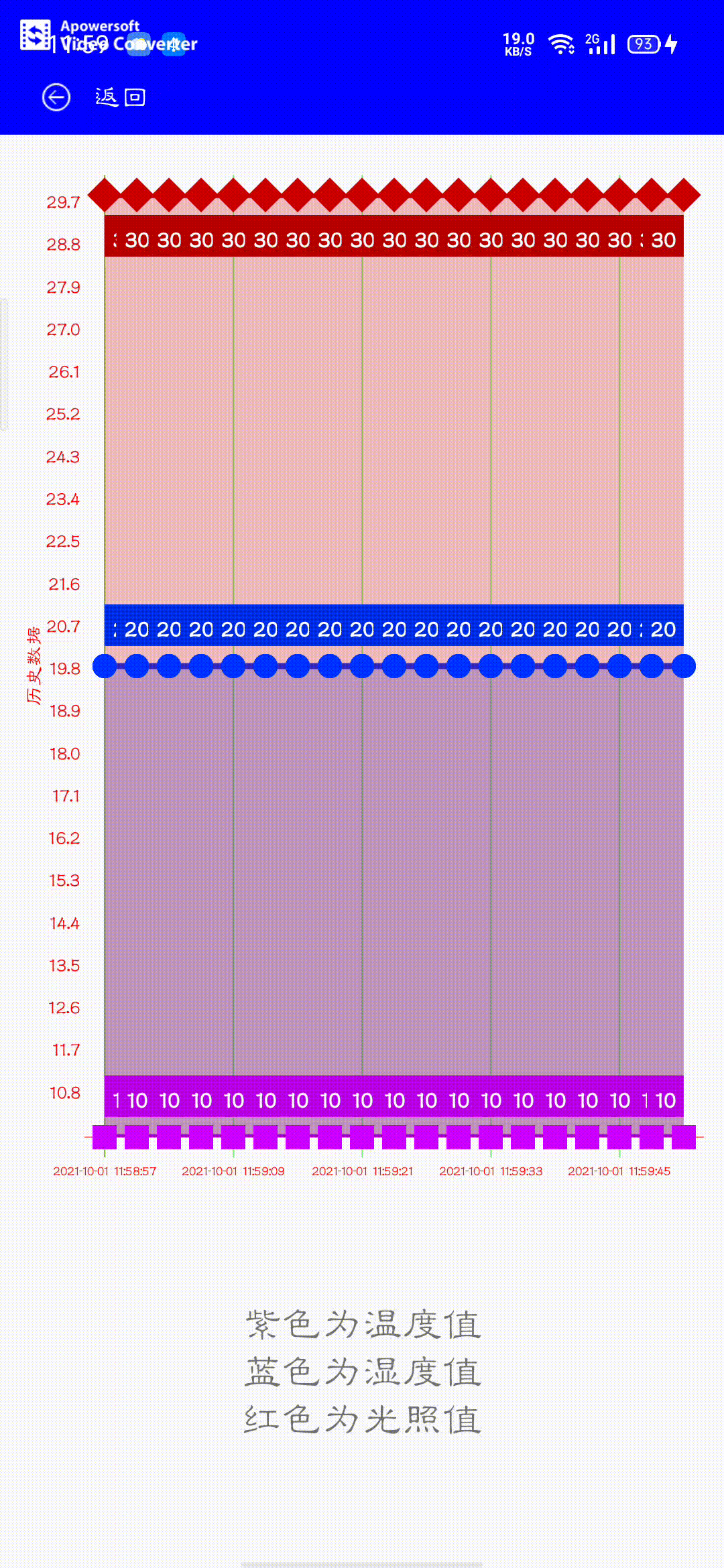

效果視頻

參考

描述

本示例采用的是非常、非常、非常好用的一款第三方SDK——helloCharts
傳送門

導包

第一步：匯入maven

maven { url 'https://jitpack.io' }

第二步：匯入依賴

implementation 'com.github.lecho:hellocharts-library:1.5.8@aar'

代碼分析

本示例總共采用了三條折線，分別為溫度、濕度、光照

初始化

初始化三條折線顏色

TmpLine = new Line( mTmpChart ).setColor( Color.parseColor( "#cc00ff" ) );
 HumLine= new Line( mHumChart ).setColor( Color.parseColor( "#0033ff" ) );
 LightLine = new Line( mLightChart ).setColor( Color.parseColor( "#cc0000" ) );

初始化三條折線樣式

        TmpLine.setShape( ValueShape.SQUARE);
        TmpLine.setCubic(true);//曲線是否平滑，即是曲線還是折線
        TmpLine.setFilled(true);//是否填充曲線的面積
        TmpLine.setHasLabels(true);//曲線的資料坐標是否加上備注
        TmpLine.setHasLines(true);//是否用線顯示，如果為false 則沒有曲線只有點顯示
        TmpLine.setHasPoints(true);//是否顯示圓點 如果為false 則沒有原點只有點顯示（每個資料點都是個大的圓點）

        HumLine.setShape( ValueShape.CIRCLE);//折線圖上每個資料點的形狀  這里是圓形 （有三種 ：ValueShape.SQUARE  ValueShape.CIRCLE  ValueShape.DIAMOND）
        HumLine.setCubic(true);//曲線是否平滑，即是曲線還是折線
        HumLine.setFilled(true);//是否填充曲線的面積
        HumLine.setHasLabels(true);//曲線的資料坐標是否加上備注
        HumLine.setHasLines(true);//是否用線顯示，如果為false 則沒有曲線只有點顯示
        HumLine.setHasPoints(true);//是否顯示圓點 如果為false 則沒有原點只有點顯示（每個資料點都是個大的圓點）

        LightLine.setShape( ValueShape.DIAMOND);//折線圖上每個資料點的形狀  這里是圓形 （有三種 ：ValueShape.SQUARE  ValueShape.CIRCLE  ValueShape.DIAMOND）
        LightLine.setCubic(true);//曲線是否平滑，即是曲線還是折線
        LightLine.setFilled(true);//是否填充曲線的面積
        LightLine.setHasLabels(true);//曲線的資料坐標是否加上備注
        LightLine.setHasLines(true);//是否用線顯示，如果為false 則沒有曲線只有點顯示
        LightLine.setHasPoints(true);//是否顯示圓點 如果為false 則沒有原點只有點顯示（每個資料點都是個大的圓點）

將三條折線添加到折線集合內

        lines.add( TmpLine );
        lines.add( HumLine );
        lines.add( LightLine );

添加折線

        data = new LineChartData();
        data.setLines(lines);

初始化X軸、Y軸樣式屬性

        Axis axisX = new Axis(); //X軸
        axisX.setHasTiltedLabels(false);  //X坐標軸字體是斜的顯示還是直的，true是斜的顯示
        axisX.setTextColor(Color.RED);  //設定字體顏色
        //axisX.setName("時間");  //表格名稱
        axisX.setTextSize(7);//設定字體大小
        axisX.setMaxLabelChars(10); //最多幾個X軸坐標，意思就是你的縮放讓X軸上資料的個數7<=x<=mAxisXValues.length
        axisX.setValues(mAxisXValues);  //填充X軸的坐標名稱
        data.setAxisXBottom(axisX); //x 軸在底部
        //data.setAxisXTop(axisX);  //x 軸在頂部
        axisX.setHasLines(true); //x 軸分割線

        // Y軸是根據資料的大小自動設定Y軸上限(在下面我會給出固定Y軸資料個數的解決方案)
        Axis axisY = new Axis();  //Y軸
        axisY.setName("歷史資料");//y軸標注
        axisY.setTextSize(10);//設定字體大小
        axisY.setTextColor( Color.RED );
        axisX.setLineColor( Color.GREEN );
        data.setAxisYLeft(axisY);  //Y軸設定在左邊

設定折線圖支持滑動、縮放、平移等功能

        lineChart.setInteractive(true);
        lineChart.setZoomType( ZoomType.HORIZONTAL);
        lineChart.setMaxZoom((float) 2);//最大方法比例
        lineChart.setContainerScrollEnabled(true, ContainerScrollType.HORIZONTAL);
        lineChart.setLineChartData(data);
        lineChart.setVisibility( View.VISIBLE);

        Viewport v = new Viewport(lineChart.getMaximumViewport());
        v.left = 0;
        v.right = 7;
        lineChart.setCurrentViewport(v);

動態添加資料

采用Timer動態添加資料

  private void getValue(){
      timer = new Timer(  );
      timer.schedule( new TimerTask() {
          @Override
          public void run() {
           runOnUiThread( ()->{
               getTmp();
               getHum();
               getLight();
           } );
          }
      } ,100,2000);
  }

溫度資料

從云獲取資料

 float tmp = Float.parseFloat( pointDTO.get( i ).Value );

重繪資料，(很重要)

 lineChart.setLineChartData(data);

private void getTmp(){
      business.getSensorData( Param.DEVICEID, Param.TMPTAG, "1", "1", null, null, "ASC", "20", "1", new NCallBack<BaseResponseEntity<SensorDataPageDTO>>(context) {
          @Override
          protected void onResponse(BaseResponseEntity<SensorDataPageDTO> response) {

          }

          @Override
          public void onResponse(Call<BaseResponseEntity<SensorDataPageDTO>> call, Response<BaseResponseEntity<SensorDataPageDTO>> response) {
              super.onResponse( call, response );
              BaseResponseEntity<SensorDataPageDTO> dto = response.body();
              if (dto != null && dto.getStatus() == 0){
                  List<SensorDataPageDTO.VR> pointDTO = dto.getResultObj().DataPoints.get( 0 ).PointDTO;
                  if (pointDTO != null){
                      for (int i = 0; i <pointDTO.size() ; i++) {
                          float tmp = Float.parseFloat( pointDTO.get( i ).Value );
                          //Toast.makeText( context,tmp+"",Toast.LENGTH_SHORT ).show();
                          mTmpChart.add( new PointValue( i,tmp ) );
                          lineChart.setLineChartData(data);
                      }
                  }else {
                   Toast.makeText( context,"資料為空",Toast.LENGTH_SHORT ).show();
                  }
              }
          }
      } );
  }

濕度資料

business.getSensorData( Param.DEVICEID, Param.HUMTAG, "1", "1", null, null, "ASC", "20", "1", new NCallBack<BaseResponseEntity<SensorDataPageDTO>>(context) {
          @Override
          protected void onResponse(BaseResponseEntity<SensorDataPageDTO> response) {

          }

          @Override
          public void onResponse(Call<BaseResponseEntity<SensorDataPageDTO>> call, Response<BaseResponseEntity<SensorDataPageDTO>> response) {
              super.onResponse( call, response );
              BaseResponseEntity<SensorDataPageDTO> dto = response.body();
              if (dto != null && dto.getStatus() == 0){
                  List<SensorDataPageDTO.VR> pointDTO = dto.getResultObj().DataPoints.get( 0 ).PointDTO;
                  if (pointDTO != null){
                      for (int i = 0; i <pointDTO.size() ; i++) {
                          float hum = Float.parseFloat( pointDTO.get( i ).Value );
                          //Toast.makeText( context,tmp+"",Toast.LENGTH_SHORT ).show();
                          mHumChart.add( new PointValue( i,hum ) );
                          lineChart.setLineChartData(data);
                      }
                  }else {
                      Toast.makeText( context,"資料為空",Toast.LENGTH_SHORT ).show();
                  }
              }
          }
      } );
  }

光照資料

 private void getLight(){
      business.getSensorData( Param.DEVICEID, Param.LIGHTTAG, "1", "1", null, null, "ASC", "20", "1", new NCallBack<BaseResponseEntity<SensorDataPageDTO>>(context) {
          @Override
          protected void onResponse(BaseResponseEntity<SensorDataPageDTO> response) {

          }

          @Override
          public void onResponse(Call<BaseResponseEntity<SensorDataPageDTO>> call, Response<BaseResponseEntity<SensorDataPageDTO>> response) {
              super.onResponse( call, response );
              BaseResponseEntity<SensorDataPageDTO> dto = response.body();
              if (dto != null && dto.getStatus() == 0){
                  List<SensorDataPageDTO.VR> pointDTO = dto.getResultObj().DataPoints.get( 0 ).PointDTO;
                  if (pointDTO != null){
                      for (int i = 0; i <pointDTO.size() ; i++) {
                          float light = Float.parseFloat( pointDTO.get( i ).Value );
                          //Toast.makeText( context,tmp+"",Toast.LENGTH_SHORT ).show();
                          mLightChart.add( new PointValue( i,light ) );
                          lineChart.setLineChartData(data);
                      }
                  }else {
                      Toast.makeText( context,"資料為空",Toast.LENGTH_SHORT ).show();
                  }
              }
          }
      } );
  }

動態添加X軸時間值

初始化

X軸自動重繪時間依舊采用Timer實作
這倆屬性較為重要

        axisX.setTextSize(7);//設定字體大小
        axisX.setMaxLabelChars(10); //最多幾個X軸坐標，意思就是你的縮放讓X軸上資料的

X軸屬性初始化

        Axis axisX = new Axis(); //X軸
        axisX.setHasTiltedLabels(false);  //X坐標軸字體是斜的顯示還是直的，true是斜的顯示
        axisX.setTextColor(Color.RED);  //設定字體顏色
        //axisX.setName("時間");  //表格名稱
        axisX.setTextSize(7);//設定字體大小
        axisX.setMaxLabelChars(10); //最多幾個X軸坐標，意思就是你的縮放讓X軸上資料的個數7<=x<=mAxisXValues.length
        axisX.setValues(mAxisXValues);  //填充X軸的坐標名稱
        data.setAxisXBottom(axisX); //x 軸在底部
        //data.setAxisXTop(axisX);  //x 軸在頂部
        axisX.setHasLines(true); //x 軸分割線

自動重繪時間實作

    private void getAxis() {
        timerY = new Timer(  );
        timerY.schedule( new TimerTask() {
            @Override
            public void run() {
                test();
            }
        },100,2000 );

    }

private void test(){
                business.getSensorData( Param.DEVICEID, Param.TMPTAG, "1", "1", null,null, "ASC", "20", "1", new NCallBack<BaseResponseEntity<SensorDataPageDTO>>(context) {
            @Override
            protected void onResponse(BaseResponseEntity<SensorDataPageDTO> response) {

            }

            @Override
            public void onResponse(Call<BaseResponseEntity<SensorDataPageDTO>> call, Response<BaseResponseEntity<SensorDataPageDTO>> response) {
                super.onResponse( call, response );
                BaseResponseEntity<SensorDataPageDTO> dto = response.body();
                if (dto != null && dto.getStatus() == 0){
                    List<SensorDataPageDTO.VR> pointDTO = dto.getResultObj().DataPoints.get( 0 ).PointDTO;
                    SensorDataPageDTO.VR[] array = new SensorDataPageDTO.VR[pointDTO.size()];
                    pointDTO.toArray(array);
                    mAxisXValues.clear();
                    mTime = new String[array.length];
                        for (int i = 0; i < array.length ; i++) {
                            //mAxisXValues.clear();
                            mTime[i] = pointDTO.get( i ).RecordTime;
                            mAxisXValues.add(new AxisValue(i).setLabel(mTime[i]));
                        }
                    runOnUiThread( ()->{
                        lineChart.setLineChartData(data);
                    } );
                }
            }
        } );
    }

尾言

如有不足之處，望君海涵
需要原始碼，call我
