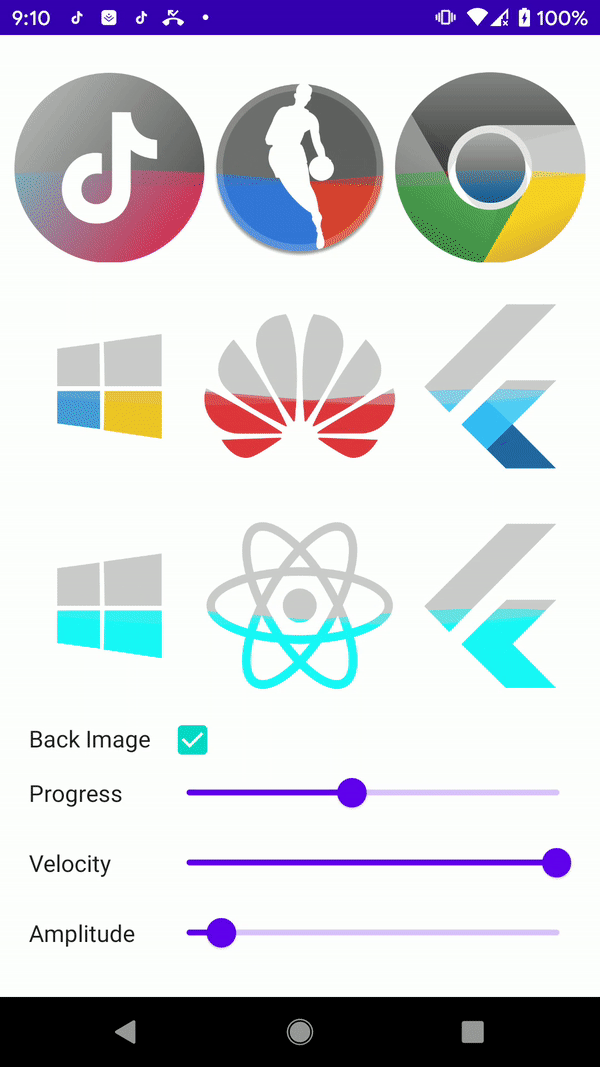

最近用 Compose 實作了一個波浪效果的進度加載，如上圖所示，API 在設計上符合 Compose 的編碼風格，使用非常簡便，
1. 使用方式
在 root 的 build.gradle 中引入 jitpack，
allprojects {
repositories {
...
maven { url 'https://jitpack.io' }
}
}
在 module 的 build.gradle 中引入 ComposeWaveLoading 的最新版本
dependencies {
implementation 'com.github.vitaviva:ComposeWaveLoading:0.1.3'
}
2. API 設計
Box {
WaveLoading (
progress = 0.5f // 0f ~ 1f
) {
Image(
painter = painterResource(id = R.drawable.logo_tiktok),
contentDescription = ""
)
}
}
傳統的 UI 開發方式中，設計這樣一個波浪控制元件，一般會使用自定義 View 并將 Image 等作為屬性傳入， 而在 Compose 中，我們讓 WaveLoading 和 Image 以組合的方式使用，這樣的 API 更加靈活，WaveLoding 的內部可以是 Image，也可以是 Text 亦或是其他 Composable，波浪影片不拘泥于某一特定 Composable， 任何 Composable 都可以以波浪影片的形式展現, 通過 Composable 的組合使用，我們擴大了 “能力” 的覆寫范圍，
3. API 引數介紹
@Composable
fun WaveLoading(
modifier: Modifier = Modifier,
foreDrawType: DrawType = DrawType.DrawImage,
backDrawType: DrawType = rememberDrawColor(color = Color.LightGray),
@FloatRange(from = 0.0, to = 1.0) progress: Float = 0f,
@FloatRange(from = 0.0, to = 1.0) amplitude: Float = defaultAmlitude,
@FloatRange(from = 0.0, to = 1.0) velocity: Float = defaultVelocity,
content: @Composable BoxScope.() -> Unit
) { ... }
引數說明如下：
| 引數 | 說明 |
|---|---|
| progress | 加載進度 |
| foreDrawType | 波浪圖的繪制型別: DrawColor 或者 DrawImage |
| backDrawType | 波浪圖的背景繪制 |
| amplitude | 波浪的振幅， 0f ~ 1f 表示振幅在整個繪制區域的占比 |
| velocity | 波浪移動的速度 |
| content | 子Composalble |
接下來重點介紹一下 DrawType，
DrawType
波浪的進度體現在前景（foreDrawType）和后景（backDrawType）的視覺差，我們可以為前景后景分別指定不同的 DrawType 改變波浪的樣式，
sealed interface DrawType {
object None : DrawType
object DrawImage : DrawType
data class DrawColor(val color: Color) : DrawType
}
如上，DrawType 有三種型別:
- None： 不進行繪制
- DrawColor：使用單一顏色繪制
- DrawImage：按照原樣繪制
以下面這個 Image 為例, 體會一下不同 DrawType 的組合效果
| index | backDrawType | foreDrawType |
|---|---|---|
| 1 | DrawImage | DrawImage |
| 2 | DrawColor(Color.LightGray) | DrawImage |
| 3 | DrawColor(Color.LightGray) | DrawColor(Color.Cyan) |
| 4 | None | DrawColor(Color.Cyan) |

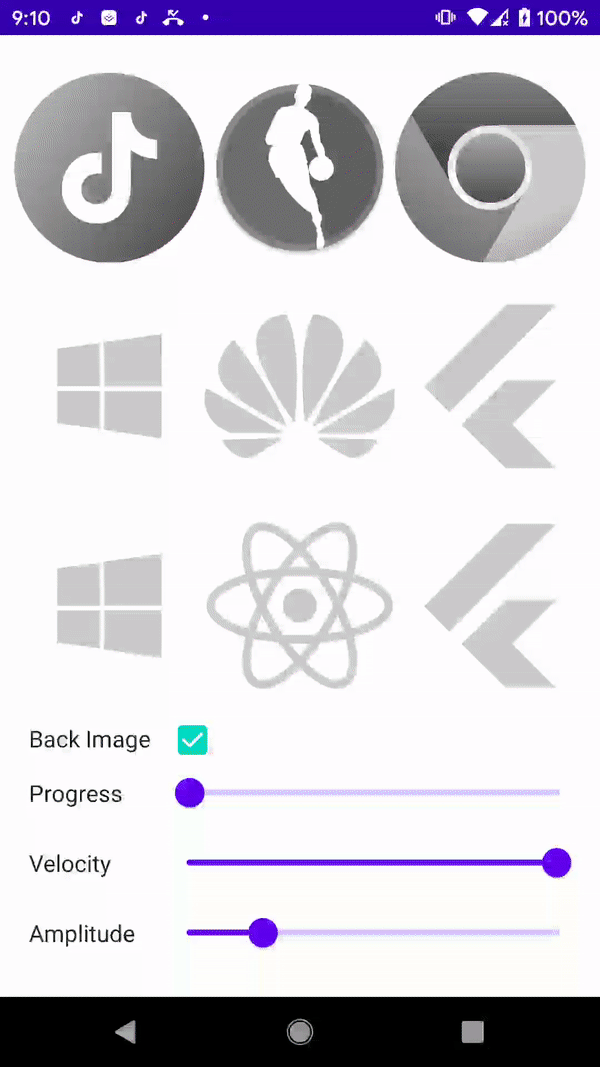

如下圖中，第二排是前景原圖，第三排是前景單色
下圖展示的是無背景色的效果
注意 backDrawType 設定為 DrawImage 時，會顯示為灰度圖，
4. 原理淺析
簡單介紹一下實作原理，為了便于理解，代碼經過簡化處理，完整代碼可以在 github 查看
這個庫的關鍵是可以將 WaveLoading {...} 內容取出，加以波浪影片的形式顯示，所以需要將子 Composalbe 轉成 Bitmap 進行后續處理，
4.1 獲取 Bitmap
我在 Compose 中沒找到獲取位圖的辦法，所以用了一個 trick 的方式， 通過 Compose 與 Android 原生視圖良好的互操作性，先將子 Composalbe 顯示在 AndroidView 中，然后通過 native 的方式獲取 Bitmap：
@Composable
fun WaveLoading (...)
{
Box {
var _bitmap by remember {
mutableStateOf(Bitmap.createBitmap(1, 1, Bitmap.Config.RGB_565))
}
AndroidView(
factory = { context ->
// Creates custom view
object : AbstractComposeView(context) {
@Composable
override fun Content() {
Box(Modifier.wrapContentSize(){
content()
}
}
override fun dispatchDraw(canvas: Canvas?) {
val bmp = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888)
val canvas2 = Canvas(source)
super.dispatchDraw(canvas2)
_bitmap = bmp
}
}
}
)
WaveLoadingInternal(bitmap = _bitmap)
}
}
AndroidView 是一個可以繪制 Composable 的原生控制元件，我們將 WaveLoading 的子 Composable 放在其 Content 中，然后在 dispatchDraw 中繪制時，將內容繪制到我們準備好的 Bitmap 中，
4.2 繪制波浪線
我們基于 Compose 的 Canvas 繪制波浪線，波浪線通過 Path 承載
定義 WaveAnim 用來進行波浪線的繪制
internal data class WaveAnim(
val duration: Int,
val offsetX: Float,
val offsetY: Float,
val scaleX: Float,
val scaleY: Float,
) {
private val _path = Path()
//繪制波浪線
internal fun buildWavePath(
dp: Float,
width: Float,
height: Float,
amplitude: Float,
progress: Float
): Path {
var wave = (scaleY * amplitude).roundToInt() //計算拉伸之后的波幅
_path.reset()
_path.moveTo(0f, height)
_path.lineTo(0f, height * (1 - progress))
// 通過正弦曲線繪制波浪
if (wave > 0) {
var x = dp
while (x < width) {
_path.lineTo(
x,
height * (1 - progress) - wave / 2f * Math.sin(4.0 * Math.PI * x / width)
.toFloat()
)
x += dp
}
}
_path.lineTo(width, height * (1 - progress))
_path.lineTo(width, height)
_path.close()
return _path
}
}
如上，波浪線 Path 通過正弦函式繪制，
4.3 波浪填充
有了 Path ，我們還需要填充內容，填充的內容前文已經介紹過，或者是 DrawColor 或者 DrawImage， 繪制 Path 需要定義 Paint
val forePaint = remember(foreDrawType, bitmap) {
Paint().apply {
shader = BitmapShader(
when (foreDrawType) {
is DrawType.DrawColor -> bitmap.toColor(foreDrawType.color)
is DrawType.DrawImage -> bitmap
else -> alphaBitmap
},
Shader.TileMode.CLAMP,
Shader.TileMode.CLAMP
)
}
}
Paint 使用 Shader 著色器繪制 Bitmap， 當 DrawType 只繪制單色時， 對位圖做單值處理：
/**
* 位圖單色化
*/
fun Bitmap.toColor(color: androidx.compose.ui.graphics.Color): Bitmap {
val bmp = Bitmap.createBitmap(
width, height, Bitmap.Config.ARGB_8888
)
val oldPx = IntArray(width * height) //用來存盤原圖每個像素點的顏色資訊
getPixels(oldPx, 0, width, 0, 0, width, height) //獲取原圖中的像素資訊
val newPx = oldPx.map {
color.copy(Color.alpha(it) / 255f).toArgb()
}.toTypedArray().toIntArray()
bmp.setPixels(newPx, 0, width, 0, 0, width, height) //將處理后的像素資訊賦給新圖
return bmp
}
4.4 波浪影片
最后通過 Compose 影片讓波浪動起來
val transition = rememberInfiniteTransition()
val waves = remember(Unit) {
listOf(
WaveAnim(waveDuration, 0f, 0f, scaleX, scaleY),
WaveAnim((waveDuration * 0.75f).roundToInt(), 0f, 0f, scaleX, scaleY),
WaveAnim((waveDuration * 0.5f).roundToInt(), 0f, 0f, scaleX, scaleY)
)
}
val animates : List<State<Float>> = waves.map { transition.animateOf(duration = it.duration) }
為了讓波浪更有層次感，我們定義三個 WaveAnim 以 Set 的形式做影片
最后，配合 WaveAnim 將波浪的 Path 繪制到 Canvas 即可
Canvas{
drawIntoCanvas { canvas ->
//繪制后景
canvas.drawRect(0f, 0f, size.width, size.height, backPaint)
//繪制前景
waves.forEachIndexed { index, wave ->
canvas.withSave {
val maxWidth = 2 * scaleX * size.width / velocity.coerceAtLeast(0.1f)
val maxHeight = scaleY * size.height
canvas.drawPath (
wave.buildWavePath(
width = maxWidth,
height = maxHeight,
amplitude = size.height * amplitude,
progress = progress
), forePaint
)
}
}
}
}
原始碼：https://github.com/vitaviva/ComposeWaveLoading
