轉載請標明出處：http://blog.csdn.net/zhaoyanjun6/article/details/120730533
本文出自【趙彥軍的博客】

文章目錄

5個步驟
修改約束-修改控制元件約束條件
修改約束-布局切換

Android ConstraintLayout 約束布局詳解

Android ConstraintLayout ConstraintSet動態布局

在傳統布局方式中，如果要改變某個控制元件的位置，需要獲取 LayoutParams ，后臺修改屬性值就行了，

但是在約束布局 ConstraintLayout 中，要改變控制元件的約束條件，需要用到 ConstraintSet 類，主要有 5 個步驟

5個步驟

第一步：創建 ConstraintSet() 實體

 val set = ConstraintSet()

第二步：需要復制一份父布局的約束,方法有三個如下

set.clone(constraintLayout: ConstraintLayout);
set.clone(set: ConstraintSet);
set.clone(context: Context, constraintLayoutId: Int);

第三步：設定組件之間的約束了

set.connect(int startID, int startSide, int endID, int endSide)
set.connect(int startID, int startSide, int endID, int endSide, int margin)
set.centerHorizontally(int viewId, int toView)
set.centerVertically(int viewId, int toView)

第四步：設定一個影片,并且要求api版本為19及以上

TransitionManager.beginDelayedTransition(ViewGroup sceneRoot)

第五步：apply一下使設定生效

set.applyTo(ConstraintLayout constraintLayout)

修改約束-修改控制元件約束條件

我們先寫一個布局
在這里插入圖片描述

代碼如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/root"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/view1"
        android:layout_width="0dp"
        android:layout_height="50dp"
        android:background="#f00"
        android:gravity="center"
        android:text="view1"
        android:textColor="#fff"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.5"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintWidth_percent="0.5" />

    <TextView
        android:id="@+id/view2"
        android:layout_width="0dp"
        android:layout_height="50dp"
        android:background="@color/black"
        android:gravity="center"
        android:text="view2"
        android:textColor="#fff"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.2"
        app:layout_constraintWidth_percent="0.2" />

</androidx.constraintlayout.widget.ConstraintLayout>

重新定義約束條件如下：

class MainActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        val rootLayout: ConstraintLayout = findViewById(R.id.root)
        val view1: View = findViewById(R.id.view1)
        val view2: View = findViewById(R.id.view2)

        view1.setOnClickListener {
            val set = ConstraintSet()
            set.clone(rootLayout)
            //view1，view2 頂部對齊
            set.connect(R.id.view1, ConstraintSet.TOP, R.id.view2, ConstraintSet.TOP)
            //view1左邊對齊view2左邊，距離20px
            set.connect(R.id.view1, ConstraintSet.START, R.id.view2, ConstraintSet.END, 10)

            //增加過渡影片，影片也可以不用加，但是效果比較生硬
            if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
                TransitionManager.beginDelayedTransition(rootLayout)
            }
            set.applyTo(rootLayout)
        }

        view2.setOnClickListener {
            val set = ConstraintSet()
            set.clone(rootLayout)

            //在父布局中垂直居中顯示
            set.centerVertically(R.id.view2, ConstraintSet.PARENT_ID)

            //增加過渡影片，影片也可以不用加，但是效果比較生硬
            if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
                TransitionManager.beginDelayedTransition(rootLayout)
            }
            set.applyTo(rootLayout)
        }
    }
}

效果如下：

在這里插入圖片描述

修改約束-布局切換

在這里插入圖片描述
首先定義兩個布局，第一個布局 activity_main.xml：是一行顯示4個圖示

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/root"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/view1"
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:src="@drawable/weixin"
        app:layout_constraintEnd_toStartOf="@id/view2"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/view2"
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:src="@drawable/weibo"
        app:layout_constraintEnd_toStartOf="@id/view3"
        app:layout_constraintStart_toEndOf="@id/view1"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/view3"
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:src="@drawable/aqq1"
        app:layout_constraintEnd_toStartOf="@id/view4"
        app:layout_constraintStart_toEndOf="@id/view2"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/view4"
        android:layout_width="50dp"
        android:layout_height="50dp"
        app:layout_constraintStart_toEndOf="@id/view3"
        android:src="@drawable/dingding"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

在這里插入圖片描述

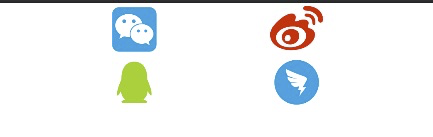

第二個布局 activity_main2.xml：2行顯示4個圖示

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/root"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/view1"
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:src="@drawable/weixin"
        app:layout_constraintEnd_toStartOf="@id/view2"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/view2"
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:src="@drawable/weibo"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@id/view1"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/view3"
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:src="@drawable/aqq1"
        app:layout_constraintEnd_toStartOf="@id/view4"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@id/view1" />

    <ImageView
        android:id="@+id/view4"
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:src="@drawable/dingding"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@id/view3"
        app:layout_constraintTop_toTopOf="@id/view3" />


</androidx.constraintlayout.widget.ConstraintLayout>

在這里插入圖片描述
通過代碼切換兩個視圖：

package com.example.myapplication

import android.os.Build
import android.os.Bundle
import android.transition.TransitionManager
import android.view.View
import androidx.appcompat.app.AppCompatActivity
import androidx.constraintlayout.widget.ConstraintLayout
import androidx.constraintlayout.widget.ConstraintSet

class MainActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        val rootLayout: ConstraintLayout = findViewById(R.id.root)
        val view1: View = findViewById(R.id.view1)
        val view2: View = findViewById(R.id.view2)

        //1行切換到2行
        view1.setOnClickListener {
            val set = ConstraintSet()
            set.clone(this, R.layout.activity_main2)
            //增加過渡影片，影片也可以不用加，但是效果比較生硬
            if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
                TransitionManager.beginDelayedTransition(rootLayout)
            }
            set.applyTo(rootLayout)
        }

        //2行切換到1行
        view2.setOnClickListener {
            val set = ConstraintSet()
            set.clone(this, R.layout.activity_main)
            //增加過渡影片，影片也可以不用加，但是效果比較生硬
            if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
                TransitionManager.beginDelayedTransition(rootLayout)
            }
            set.applyTo(rootLayout)
        }
    }
}
