本篇文章主要圍繞下面三個問題來介紹：

我們能從Android 12 SplashScreen API里面學到什么？
新出的SplashScreen兼容庫又是什么？能做成什么樣子？
小甲同學：我想看Android12 SplashScreen原始碼，可以嗎？

SplashScreen使用

首先我們需要把 compileSdk 和 targetSdk(可選) 升級到31 ，

Android12版本

(A).主題和外觀配置

<!--文章末尾我們會把包含所有示例的鏈接地址提供出來，如有需要：請翻到文章末尾-->

<!-- values-v31/themes.xml -->
<!--單一顏色填充「啟影片面」視窗背景-->
<item name="android:windowSplashScreenBackground">@color/...</item>

<!--「啟影片面」中心的圖示，
     可以配置AnimationDrawable 和 AnimatedVectorDrawable型別的drawable-->
<item name="android:windowSplashScreenAnimatedIcon">@drawable/...</item>

<!--「啟影片面」中心圖示影片的持續時間，這個屬性不會對螢屏顯示的實際時間產生任何影響-->
<item name="android:windowSplashScreenAnimationDuration">1000</item>

<!--「啟影片面」中心圖示后面設定背景-->
<item name="android:windowSplashScreenIconBackgroundColor">@color/...</item>

<!--「啟影片面」底部顯示的品牌圖示-->
<item name="android:windowSplashScreenBrandingImage">@drawable/...</item>

(B).延長啟影片面

val content: View = findViewById(android.R.id.content)
    content.viewTreeObserver.addOnPreDrawListener(
        object : ViewTreeObserver.OnPreDrawListener {
            override fun onPreDraw(): Boolean {
                // 模擬一些資料的初始化，再取消掛起
                return if (viewModel.isReady) {
                    // 取消掛起，恢復頁面內容繪制
                    content.viewTreeObserver.removeOnPreDrawListener(this)
                    true
                } else {
                    // 掛起，內容還沒有準備好
                    false
                }
            }
        }
    )

(C ).關閉啟畫面的影片

// 自己定制關閉的影片
splashScreen.setOnExitAnimationListener { splashScreenView ->
        val slideUp = ObjectAnimator.ofFloat(
            // 你們自己控制，自己隨便寫什么影片，這里我們測驗讓圖示移動
            splashScreenView.iconView,
            View.TRANSLATION_Y,
            0f,
            -splashScreenView.height.toFloat()
        )
        slideUp.interpolator = AnticipateInterpolator()
        slideUp.duration = 200L
        slideUp.doOnEnd { splashScreenView.remove() }
        slideUp.start()
    }

(D).遇到的問題

android:windowSplashScreenBrandingImage 定義的圖片尺寸要求是多少？總覺得有點拉伸；
使用AnimationDrawable 或者 AnimatedVectorDrawable，來設定中心圖示，會出現“中心圖示”消失的情況，靜態圖示不會有這種問題出現；
Android12父主題設定android:windowBackground被覆寫，看不到效果

問題1：在原始碼里面也沒有看到具體的值或者比例大小，怎么辦呢？

小技巧：使用一個超大的正方形的圖示設定進去測驗了一下，拉伸不要緊，我們要的是比例，然后測量了一下比例為：2.5 : 1，所以設計品牌名圖示的時候，可以設定為400 * 160這樣的比例為2.5:1的圖示

問題2：針對中心圖示會閃現消失的問題做測驗，
測驗一：靜態Icon，測驗二：動態Icon

靜態中心圖示 - 正常 ……飄過……

下面我們來測驗 動態中心圖示，為了方便測驗出效果，我們覆寫住圖示后面的背景色，方便對比，最后發現：測驗結果不太理想，效果不行

<!--AnimationDrawable寫法-->
<!--沒有真機測驗，這個寫法，效果看起來也挺奇怪的，可能是模擬器且是預覽版的問題吧-->
<animation-list xmlns:android="http://schemas.android.com/apk/res/android"
    android:oneshot="true">
    <item android:drawable="@mipmap/ic_launcher" android:duration="600" />
    <item android:drawable="@drawable/api12_logo" android:duration="200" />
    <item android:drawable="@mipmap/ic_launcher" android:duration="200" />
</animation-list>

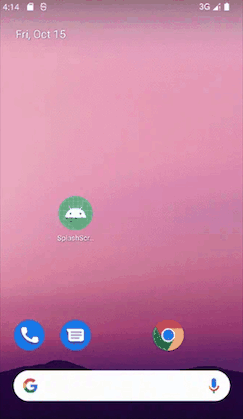

在這里插入圖片描述

動態中心圖示，不正常

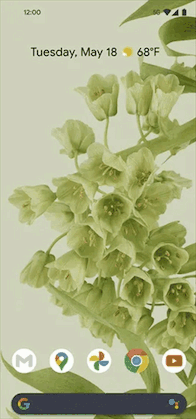

我們再來看一下官方檔案中的順滑效果
在這里插入圖片描述

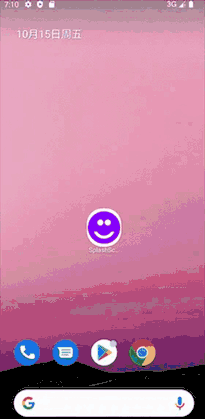

下面我們使用AnimatedVectorDrawable來制作動態圖示，
為了觀察出效果：我們打開模擬器的開發者選項，找到Animator時長縮放設定為：影片時長x10，自己看效果，此處略……

笑臉眼睛影片的矢量圖檔案 👇👇，點擊查看在線制作矢量圖影片

<!--僅測驗玩耍，感興趣的可以自己去制作一個-->
<?xml version="1.0" encoding="utf-8"?>
<animated-vector
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:aapt="http://schemas.android.com/aapt">
    <aapt:attr name="android:drawable">
        <vector
            android:name="vector"
            android:width="24dp"
            android:height="24dp"
            android:viewportWidth="24"
            android:viewportHeight="24">
            <group android:name="group">
                <path
                    android:name="path_4"
                    android:pathData="M 11.99 2 C 6.47 2 2 6.48 2 12 C 2 17.52 6.47 22 11.99 22 C 17.52 22 22 17.52 22 12 C 22 6.48 17.52 2 11.99 2 Z M 12 20 C 7.58 20 4 16.42 4 12 C 4 7.58 7.58 4 12 4 C 16.42 4 20 7.58 20 12 C 20 16.42 16.42 20 12 20 Z M 12 17.5 C 14.33 17.5 16.32 16.05 17.12 14 L 15.45 14 C 14.76 15.19 13.48 16 12 16 C 10.52 16 9.25 15.19 8.55 14 L 6.88 14 C 7.68 16.05 9.67 17.5 12 17.5 Z"
                    android:fillColor="#FFFFFF"/>
            </group>
            <group android:name="group_1">
                <path
                    android:name="path_1"
                    android:pathData="M 8.5 9.5 M 7 9.5 C 7 9.102 7.158 8.721 7.439 8.439 C 7.721 8.158 8.102 8 8.5 8 C 8.898 8 9.279 8.158 9.561 8.439 C 9.842 8.721 10 9.102 10 9.5 C 10 9.898 9.842 10.279 9.561 10.561 C 9.279 10.842 8.898 11 8.5 11 C 8.102 11 7.721 10.842 7.439 10.561 C 7.158 10.279 7 9.898 7 9.5"
                    android:fillColor="#FFFFFF"/>
                <path
                    android:name="path_3"
                    android:pathData="M 8.5 9.5 M 7 9.5 C 7 9.102 7.158 8.721 7.439 8.439 C 7.721 8.158 8.102 8 8.5 8 C 8.898 8 9.279 8.158 9.561 8.439 C 9.842 8.721 10 9.102 10 9.5 C 10 9.898 9.842 10.279 9.561 10.561 C 9.279 10.842 8.898 11 8.5 11 C 8.102 11 7.721 10.842 7.439 10.561 C 7.158 10.279 7 9.898 7 9.5"
                    android:fillColor="#FFFFFF"/>
            </group>
            <group android:name="group_2">
                <path
                    android:name="path"
                    android:pathData="M 15.5 9.5 M 14 9.5 C 14 9.102 14.158 8.721 14.439 8.439 C 14.721 8.158 15.102 8 15.5 8 C 15.898 8 16.279 8.158 16.561 8.439 C 16.842 8.721 17 9.102 17 9.5 C 17 9.898 16.842 10.279 16.561 10.561 C 16.279 10.842 15.898 11 15.5 11 C 15.102 11 14.721 10.842 14.439 10.561 C 14.158 10.279 14 9.898 14 9.5"
                    android:fillColor="#FFFFFF"/>
                <path
                    android:name="path_2"
                    android:pathData="M 15.5 9.5 M 14 9.5 C 14 9.102 14.158 8.721 14.439 8.439 C 14.721 8.158 15.102 8 15.5 8 C 15.898 8 16.279 8.158 16.561 8.439 C 16.842 8.721 17 9.102 17 9.5 C 17 9.898 16.842 10.279 16.561 10.561 C 16.279 10.842 15.898 11 15.5 11 C 15.102 11 14.721 10.842 14.439 10.561 C 14.158 10.279 14 9.898 14 9.5"
                    android:fillColor="#FFFFFF"/>
            </group>
        </vector>
    </aapt:attr>
    <target android:name="group_1">
        <aapt:attr name="android:animation">
            <objectAnimator
                android:propertyName="translateX"
                android:duration="1000"
                android:valueFrom="0"
                android:valueTo="7"
                android:valueType="floatType"
                android:interpolator="@android:interpolator/fast_out_slow_in"/>
        </aapt:attr>
    </target>
    <target android:name="group_2">
        <aapt:attr name="android:animation">
            <objectAnimator
                android:propertyName="translateX"
                android:duration="1000"
                android:valueFrom="0"
                android:valueTo="-7"
                android:valueType="floatType"
                android:interpolator="@android:interpolator/fast_out_slow_in"/>
        </aapt:attr>
    </target>
</animated-vector>

后來我們又用了AnimationDrawable測驗了一下慢放效果也不行，你仔細想一下：圖片輪播放效果能好嗎？
所以：AnimationDrawable不推薦，我們這里推薦使用：AnimatedVectorDrawable為矢量圖添加影片效果，

問題3： Android12父主題設定android:windowBackground被覆寫，看不到效果
不要緊，只要我們的UI設計師(美工)按照如下尺寸規范來設計，使用靜態中心圖示，一樣可以實作同樣效果：

中心圖示：圖示內容區域內邊距2/3，防止元素被切
品牌名圖示: 設計的尺寸比例為：2.5:1

SplashScreen兼容庫

點擊查看官方Splash Screen兼容庫檔案

(A).依賴庫
點擊查看Core庫里面的最新版本

// 可在所有Android版本上使用的兼容庫
implementation 'androidx.core:core-splashscreen:1.0.0-alpha02'

(B).主題和外觀配置

定義Activity應該使用的主題

<style name="Theme.App" parent="Theme.MaterialComponents.xxxxx.DarkActionBar">
        <item name="android:windowBackground">@color/...</item>
        <item name="android:statusBarColor">@android:color/transparent</item>
        <item name="android:windowLightStatusBar" tools:targetApi="m">......</item>
        <item name="android:navigationBarColor">@android:color/transparent</item>
    </style>

創建父主題給啟影片面使用

<style name="Theme.App.Starting" parent="Theme.SplashScreen.IconBackground">
        <item name="android:windowBackground">@drawable/...</item>
        <item name="windowSplashScreenBackground">@color/...</item>
        <item name="windowSplashScreenAnimationDuration">200</item>
        <item name="postSplashScreenTheme">@style/Theme.App</item>
</style>

AndroidManifest.xml配置Activity的主題

<manifest>
   <application android:theme="@style/Theme.App.Starting">
    <!-- application和activity，兩個選一個配置: @style/Theme.App.Starting -->
        <activity android:theme="@style/Theme.App.Starting">
...

(C ).初始化SplashScreen

override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        val splashScreen = installSplashScreen()
        setContent { ...... }
        splashScreen.setKeepVisibleCondition {
            !mainViewModel.mockDataLoading()
        }
        splashScreen.setOnExitAnimationListener(this)
    }

(D).中心圖示大小修改

<item name="splashScreenIconSize">@dimen/....</item>

(E).遇到的問題
兼容庫目前存在的問題

沒有android:windowSplashScreenBrandingImage這個屬性
配置了中心圖示，會裁剪成圓形
低版本系統不配置windowSplashScreenAnimatedIcon會出現默認的Icon
Android12父主題設定android:windowBackground被覆寫，看不到效果

問題1：是因為兼容庫的layout檔案目錄下面的splash_screen_view.xml沒有“品牌名的視圖”，大家點擊查看一下，兩個布局的xml內容就知道了：
frameworks下面的Android12的splash_screen_view.xml
core-splashscreen下面的兼容庫的splash_screen_view.xml

但是我們在Android12即values-v31的themes.xml里面依然可以配置android:windowSplashScreenBrandingImage這個屬性，因為Android12的SplashScreen是集成在frameworks里面的；

問題2：是因為兼容庫里面使用了MaskedDrawable包裝了Icon，會裁剪成圓形，圖示內容設計要保留2/3的內邊距，否則會出現內容被裁剪掉的問題；
如何修復這個裁剪圓形問題呢？

把原始碼拷貝出來，總共就3個源代碼檔案，自己復制出來修改洗掉也可以的
或者，圖示設計準則為：內容保留內邊距為2/3，防止元素被裁剪

問題3：寫一個透明的drawable.xml然后替換就行了，類似如下方式

<?xml version="1.0" encoding="utf-8"?>
<shape android:shape="rectangle" xmlns:android="http://schemas.android.com/apk/res/android">
    <solid android:color="@android:color/transparent"/>
    <size android:width="0dp" android:height="0dp"/>
</shape>

問題4： Android12父主題設定android:windowBackground被覆寫，看不到效果
不要緊，只要我們的UI設計師(美工)按照如下尺寸規范來設計，使用靜態中心圖示，一樣可以實作同樣效果：

中心圖示：圖示內容區域內邊距2/3，防止元素被切
品牌名圖示: 設計的尺寸比例為：2.5:1

(F).制作一個啟動頁

模仿快手App的啟動頁

只需要配置父主題的android:windowBackground

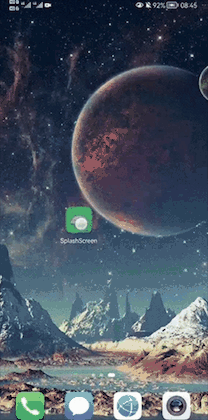

在這里插入圖片描述
Android5.0 ~ Android11 效果

由于我們在文章上面介紹到Android12上，無法為SplashScreen設定父主題的android:windowBackground，但我們依然可以通過配置靜態中心圖示來做到一樣的效果的，請看下面的效果：

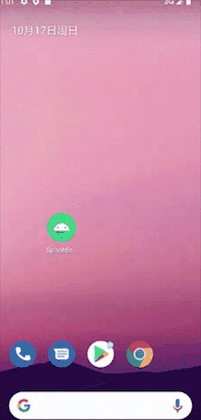

在這里插入圖片描述
Android12 效果

如果你的UI設計師，給你矢量圖，那么你就可以讓中心圖示在Android12系統上動起來了😆另外，可以建議UI設計師：統一所有系統上，啟動頁“中心”圖示，居中展示，不然會有點怪

動態圖示啟動頁

如果設計成動態啟動圖示，這個需要考慮2個因素：

一、低版本系統表現效果不一致，有些系統里面，動態圖示只在啟動頁關閉的時候才顯示(親測Android平板5.1.1系統就是這樣的)；
二、如何兼容低版本系統，是先展示底部品牌名，最后只能等動態圖示顯示咯？

如果喜歡折騰的同學，可以多測驗測驗，我在使用Android10.0測驗動態圖示的時候，效果看著還可以，具體系統下限在哪？
這個看你們產品設計定位了，還有測驗妹妹是否同意你們用，效果是否符合你們的產品；

建議的做法是：

Android 5.0 ~ Android 11.0系統，都統一使用android:windowBackground配置啟動頁背景
Android12.0 如果UI設計師給你做了矢量圖，你可以做動態的中心圖示，不給你，使用靜態圖示也可以的，參考上面：模擬快手App啟動頁

為了在模擬器上能正常顯示出效果，我們在模擬器的開發者選項，找到Animator時
長縮放設定為：影片時長x10，放慢10倍，缺真機測驗😂😂😂😂😂

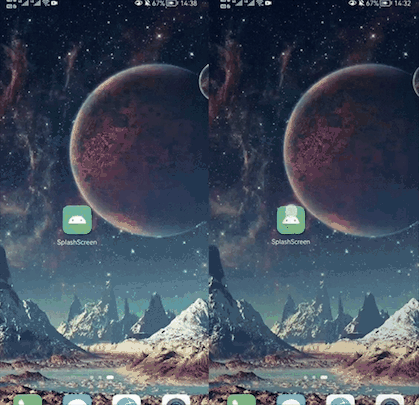

在這里插入圖片描述
Android12 動態啟動頁圖示

原始碼分析

我們這里只分析Android12 SplashScreen，兼容庫沒有太多內容不足500行，感興趣的同學可以自己閱讀一下

我們在XXXActivity里面第一次用到了splashScreen.setOnExitAnimationListener，從這里開始往源頭開始找，在下面的方法初始化了SplashScreen

//android.app.Activity
private SplashScreen getOrCreateSplashScreen() {
    synchronized (this) {
        if (mSplashScreen == null) {
           mSplashScreen = new SplashScreen.SplashScreenImpl(this);
        }
        return mSplashScreen;
    }
}

我們來看SplashScreenImpl實作類

//android.app.Activity

class SplashScreenImpl implements SplashScreen {
    ......
    //把SplashScreenImpl添加到這個單例類里面
    private final SplashScreenManagerGlobal mGlobal;
    public SplashScreenImpl(Context context) {
        mGlobal = SplashScreenManagerGlobal.getInstance();
    }
    @Override
    public void setOnExitAnimationListener(@NonNull SplashScreen.OnExitAnimationListener listener) {
        ......
        mGlobal.addImpl(this); // 用于后面執行啟影片面將退出的回呼
    }
    ......
    public void setSplashScreenTheme(@StyleRes int themeId) {
        ......
        try {
            //設定啟影片面的主題
            AppGlobals.getPackageManager().setSplashScreenTheme(......);
        } catch (RemoteException e) {
            Log.w(TAG, "Couldn't persist the starting theme", e);
        }
    }
}

// 啟影片面管理器
class SplashScreenManagerGlobal {
    ......
    // 管理多個閃屏實作
    private final ArrayList<SplashScreenImpl> mImpls = new ArrayList<>();

    private SplashScreenManagerGlobal() {
        // 向此行程注冊啟影片面管理器
        ActivityThread.currentActivityThread().registerSplashScreenManager(this);
    }
    ......

    private static final Singleton<SplashScreenManagerGlobal> sInstance =
    new Singleton<SplashScreenManagerGlobal>() {
        @Override
        protected SplashScreenManagerGlobal create() {
            return new SplashScreenManagerGlobal();
        }
    };

    private void addImpl(SplashScreenImpl impl) {
        synchronized (mGlobalLock) {
            mImpls.add(impl);
        }
    }

    private void removeImpl(SplashScreenImpl impl) {
        synchronized (mGlobalLock) {
            mImpls.remove(impl);
        }
    }
    ......
    public void handOverSplashScreenView(IBinder token,SplashScreenView splashScreenView) {
        //呼叫的是 => splashScreenView.transferSurface();
        transferSurface(splashScreenView);
        //回呼 => impl.mExitAnimationListener.onSplashScreenExit(view);
        dispatchOnExitAnimation(token, splashScreenView);
    }
    ......
}

我們看到初始化SplashScreenManagerGlobal的時候，向此行程注冊啟影片面管理器

//android.app.ActivityThread

public void registerSplashScreenManager(SplashScreen.SplashScreenManagerGlobal manager) {
    synchronized (this) {
        mSplashScreenGlobal = manager;
    }
}

如何把SplashScreen添加到當前的視窗的呢？
ActivityThread繼承ClientTransactionHandler，里面有一個這樣的抽象方法:

//android.app.ClientTransactionHandler
public abstract void handleAttachSplashScreenView(@NonNull ActivityClientRecord r,
            @NonNull SplashScreenViewParcelable parcelable);

ActivityThread肯定會實作這個方法，那么是誰呼叫了它呢？由于篇幅問題，就不一行一行代碼的去介紹分析了，感興趣的同學，可以自己深入研究，我們下面貼出來呼叫的流程圖

誰呼叫了handleAttachSplashScreenView()，它的呼叫鏈流程圖如下：
在這里插入圖片描述
好了，看完流程圖，我們再看一下ActivityThread#handleAttachSplashScreenView

//android.app.ActivityThread

@Override
public void handleAttachSplashScreenView(@NonNull ActivityClientRecord r,
@Nullable SplashScreenView.SplashScreenViewParcelable parcelable) {
    final DecorView decorView = (DecorView) r.window.peekDecorView();
    if (parcelable != null && decorView != null) {
        createSplashScreen(r, decorView, parcelable);
    }
    ......
}

private void createSplashScreen(ActivityClientRecord r, DecorView decorView,
 SplashScreenView.SplashScreenViewParcelable parcelable) {
    // 初始化SplashScreenView構建器
    final SplashScreenView.Builder builder = new SplashScreenView.Builder(r.activity);
    // 從parcelable中獲取配置資料,并通過build()初始化SplashScreenView,設定資料
    final SplashScreenView view = builder.createFromParcel(parcelable).build();
    // 把SplashScreenView添加到DecorView中
    decorView.addView(view);
    // 設定SystemUI顏色
    view.attachHostActivityAndSetSystemUIColors(r.activity, r.window);
    // 重繪視圖
    view.requestLayout();
    ......
}

核心的部分原始碼已經分析差不多了，剩下的一些原始碼，感興趣的同學可以自己查看閱讀

總結

compileSdk升級到31
產品中統一使用兼容庫SplashScreen

implementation 'androidx.core:core-splashscreen:最新版本'

drawable —— 定義低版本的drawable資源
drawable-v23 —— 定義6.0以上的資源
drawable-v31 —— 定義Android12及以上的資源
values —— 定義默認資源
values-night —— 定義默認深色模式資源
values-v23 —— 定義6.0以上系統資源
values-v31 —— 定義Android12及以上的資源
values-night-v31 —— 定義Android12及以上的深色模式資源

啟動頁圖示設計準則

中心圖示大圖，內容需要保留2/3的內邊距，否則圖示會被裁剪掉，另外：圖示尺寸大小可以修改；
底部品牌名圖示：尺寸比例需要為 2.5:1
兼容庫SplashScreen低版本不支持設定底部品牌圖示，
Android12需要在values-v31目錄手動添加如下屬性，才可以顯示品牌名圖示；

<!--兼容庫沒有這個屬性，我們需要在values-v31單獨配置一下-->
<item name="android:windowSplashScreenBrandingImage">@drawable/...</item>

Android12以下系統可以使用android:windowBackground為父主題設定視窗背景，切記不要在Android12及以上系統設定父主題的視窗背景(因為沒有效果😅😅)
Android12系統以下系統，使用android:windowBackground的話，一定要給windowSplashScreenAnimatedIcon設定一個透明的drawable，否則會出現機器人圖示
windowSplashScreenBackground 這個屬性的顏色一定要注意，配置有問題的話，啟動頁過渡到主頁面的時候，會有這個顏色閃出來，建議和Activity的android:windowBackground配置成一樣的顏色
在啟影片面上面，添加一個“廣告或者推廣頁面”，代碼和效果如下：

override fun onSplashScreenExit(splashScreenViewProvider: SplashScreenViewProvider) {
    if(splashScreenViewProvider.view is ViewGroup){
        // 在這里添加一個啟動頁廣告或者推廣頁面
        val composeView = ComposeView(this@SplashScreenCompatActivity).apply {
            setContent {
                SplashAdScreen(onCloseAd = {
                    splashScreenViewProvider.remove()
                })
            }
        }
        (splashScreenViewProvider.view as ViewGroup).addView(composeView)
        return
    }
}

在這里插入圖片描述
實踐 - 啟動頁添加廣告或者推廣頁

參考地址

在線流程圖制作
官方檔案 Splash screens
Google官網介紹矢量圖
在線svg編輯器
在線制作矢量圖影片
在線合并多個GIF制作

所有示例原始碼GitHub： https://github.com/yugu88/SplashScreens

轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/325621.html

標籤：其他

上一篇：「Android智能輔助平臺」如何在線實時除錯？

下一篇：android基礎學習之相機拍照部分

Android12 Jetpack SplashScreen API總結

SplashScreen使用

Android12版本

SplashScreen兼容庫

原始碼分析

總結
