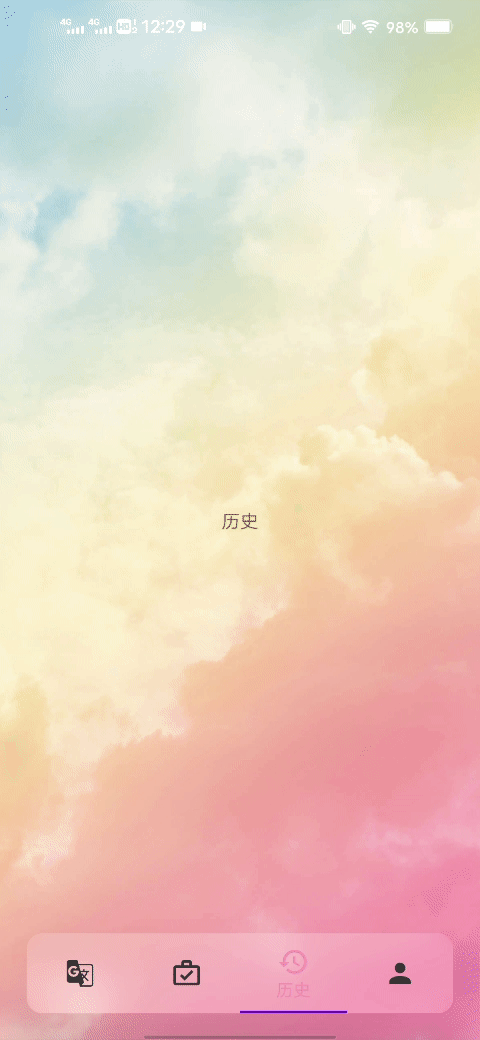

在用ViewPager配合Fragment開發的模式中，想做一個類似于桌面壁紙的背景圖，可以跟著ViewPager滑動，這里貼一下專案初期實作了的效果：

可以看到，界面中ViewPager滑動的同時背景圖片也跟著滑動了，二者的滑動速率不一樣，那么來

大體思路：

在ViewPager滑動的程序中，監聽滑動百分比，再通過這個滑動的百分比來控制背景圖的偏移，背景圖的偏移通過背景圖的尺寸和View容器的尺寸來計算，最后將這個偏移后的圖片顯示在ImageView或者某個View的Drawable上，（其實SurfaceView的性能會強得多，但是SurfaceView沒有View屬性，而且放在布局中還會讓其他View的顯示出現一些問題，特別是有半透明，陰影這些地方）

那么接下來就開始吧，首先準備好一張背景圖片，一個ViewPager，作者用的是VIewPager2，

這里先放一個簡單的一個ViewPager2，

ViewPagerAdapter.java


import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.TextView;
import androidx.annotation.NonNull;
import androidx.recyclerview.widget.RecyclerView;
import org.jetbrains.annotations.NotNull;

/**
 * @author ldh
 * 時間: 2021/10/23 13:51
 * 郵箱: 2637614077@qq.com
 */
public class ViewPagerAdapter extends RecyclerView.Adapter<ViewPagerAdapter.MyViewHolder> {

    int maxCount = 0;

    public ViewPagerAdapter(int maxCount){
        this.maxCount = maxCount;
    }

    @NonNull
    @NotNull
    @Override
    public MyViewHolder onCreateViewHolder(@NonNull @NotNull ViewGroup parent, int viewType) {
        return new MyViewHolder(LayoutInflater.from(parent.getContext()).inflate(R.layout.item_viewpager, parent, false));
    }

    @Override
    public void onBindViewHolder(@NonNull @NotNull MyViewHolder holder, int position) {
        holder.textView.setText("這是第" + (position + 1) + "頁");
    }

    @Override
    public int getItemCount() {
        return maxCount;
    }

    class MyViewHolder extends RecyclerView.ViewHolder {
        TextView textView;

        public MyViewHolder(@NonNull @NotNull View itemView) {
            super(itemView);
            textView = itemView.findViewById(R.id.item_viewpager_textview);
        }
    }
}

MainActivity.kt

val viewpager2 = findViewById<ViewPager2>(R.id.viewpager2)
viewpager2.adapter = ViewPagerAdapter(4)

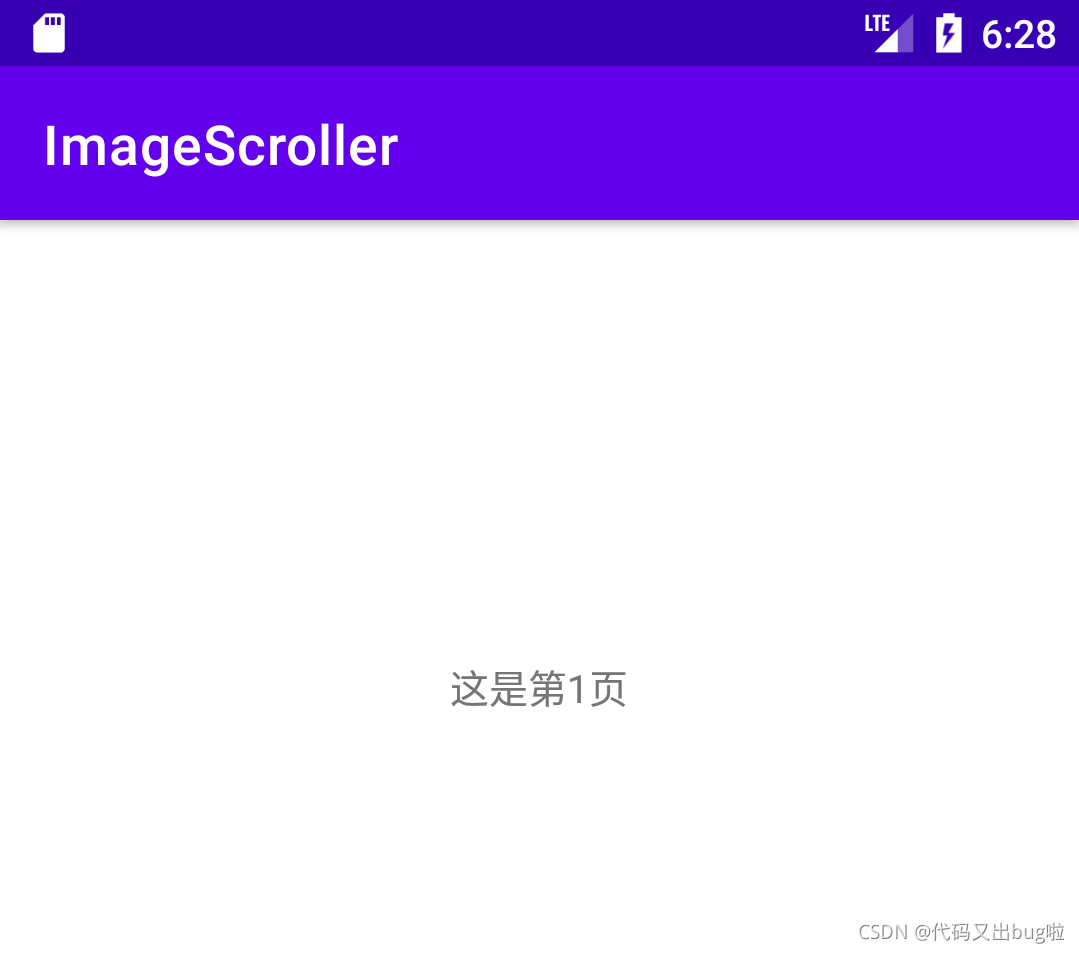

現在是這個效果，此時只是簡單的完成了一個ViewPager，

然后我們寫一個工具類，用偏移比率來描述偏移量，

偏移比率：[0，1]之間，初始為0，0表示還沒開始劃，1就是已經劃完了，因為圖片的尺寸和view的尺寸是可能會隨著需求動態變化的，所以只記錄偏移的比例，

ImageScroller.kt

import android.graphics.Bitmap
import android.graphics.BitmapFactory
import android.graphics.Matrix
import android.os.Looper
import android.util.Log
import android.widget.ImageView
import kotlin.math.roundToInt

/**
 * @author ldh
 * 時間: 2021/10/23 14:09
 * 郵箱: 2637614077@qq.com
 */
class ImageScroller {

    private var bitmap: Bitmap? = null
    private val matrix = Matrix()
    /**
     * 分別是水平方向和豎直方向的偏移比率
     */
    private var offsetRateVertical: Float = 0f
    private var offsetRateHorizontal: Float = 0f

    /**
     * 關聯的ImageView，如果ImageView為空，則設定View的Drawable，否則直接讓ImageView顯示圖片
     */
    private var imageView: ImageView? = null

    /**
     * 容器的尺寸，也就是view的寬和高
     */
    private var containerHeight: Int = 0
    private var containerWidth: Int = 0

    /**
     * 圖片的尺寸（經過拉伸后的）
     */
    private var imageHeight: Int = 0
    private var imageWidth: Int = 0

    companion object {
        /**
         * 滾動方向，默認為水平滾動
         */
        const val SCROLL_MODE_VERTICAL = 0
        const val SCROLL_MODE_HORIZONTAL = 1
    }
    private var scrollMode: Int = SCROLL_MODE_HORIZONTAL

    /**
     * 計算圖片資訊等相關引數
     */
    private fun measure() {
        bitmap?.let {
            if (containerHeight != 0 && containerWidth != 0) {
                //如果容器尺寸還沒算，這里就沒有意義了，所以加個判斷
                var scale = 0f;
                if (scrollMode == SCROLL_MODE_HORIZONTAL) {
                    //水平滾動模式
                    //使圖片的高度拉伸到圖片的高度
                    //如果拉伸完過后圖片的寬度比容器的寬度還小，那就使圖片寬度拉伸到螢屏寬度，不然就會形成空白區域
                    scale = containerHeight / (it.height).toFloat()
                    val width = it.width * scale;
                    if (width < containerWidth) {
                        scale = containerWidth / (it.width).toFloat()
                    }
                } else {
                    //豎直滾動模式，邏輯同理
                    scale = containerWidth / (it.width).toFloat()
                    val height = it.height * scale;
                    if (height < containerHeight) {
                        scale = containerHeight / (it.height).toFloat()
                    }
                }
                imageWidth = (it.width * scale).roundToInt()
                imageHeight = (it.height * scale).roundToInt()
                matrix.setScale(scale, scale)
                matrix.postTranslate(
                    offsetRateHorizontal * (containerWidth - imageWidth),
                    offsetRateVertical * (containerHeight - imageHeight))
                draw()
            }
        }
    }

    /**
     * 設定圖片，設定圖片之后要計算引數
     */
    fun setBitmap(bitmap: Bitmap){
        this.bitmap = bitmap
        imageView?.setImageBitmap(bitmap)
        imageView?.scaleType = ImageView.ScaleType.MATRIX
        measure()
    }

    fun isVerticalScrollMode() = (scrollMode == SCROLL_MODE_VERTICAL)
    fun isHorizontalScrollMode() = (scrollMode == SCROLL_MODE_HORIZONTAL)


    /**
     * 計算容器的尺寸
     * 計算完過后還要計算一遍measure()
     */
    private fun measureContainer() {
        imageView?.post {
            containerHeight = imageView!!.height
            containerWidth = imageView!!.width
            measure()
        }
    }

    fun setupWithImageView(imageView: ImageView){
        if(this.imageView != null && this.imageView != imageView){
            return
        }
        imageView.scaleType = ImageView.ScaleType.MATRIX
        this.imageView = imageView
        bitmap?.let {
            setBitmap(it)
        }
        measureContainer()
    }

    fun setHorizontalScrollMode(){
        setScrollMode(SCROLL_MODE_HORIZONTAL)
    }

    fun setVerticalScrollMode(){
        setScrollMode(SCROLL_MODE_VERTICAL)
    }

    fun setScrollMode(scrollMode: Int){
        //每次發生切換的時候要重新measure()一次
        if (scrollMode == SCROLL_MODE_VERTICAL && this.scrollMode == SCROLL_MODE_HORIZONTAL){
            //從水平滾動切換到豎直滾動
            this.scrollMode = SCROLL_MODE_VERTICAL
            measure()
        }
        if(this.scrollMode == SCROLL_MODE_VERTICAL && scrollMode == SCROLL_MODE_HORIZONTAL){
            //從豎直滾動切換到滾動水平
            this.scrollMode = SCROLL_MODE_HORIZONTAL
            measure()
        }
    }

    /**
     * 增加或減少偏移率Y
     */
    fun varOffsetVerticalRate(offsetY: Float){
        this.offsetRateVertical += offsetY;
        matrix.postTranslate(0f, (containerHeight - imageHeight) * offsetY)
        draw()
    }

    fun setOffsetRate(offsetRate: Float) {
        //如果直接用set，那scale屬性就沒了
        matrix.postTranslate(-(containerWidth - imageWidth) * offsetRateHorizontal, -(containerHeight - imageHeight) * offsetRateVertical)
        if(isVerticalScrollMode()){
            offsetRateVertical = offsetRate
        }else {
            offsetRateHorizontal = offsetRate
        }
        matrix.postTranslate((containerWidth - imageWidth) * offsetRateHorizontal, (containerHeight - imageHeight) * offsetRateVertical)
        draw()
    }

    /**
     * 增加或減少偏移率X
     */
    fun varOffsetHorizontalRate(offsetX: Float){
        this.offsetRateHorizontal += offsetX;
        matrix.postTranslate( (containerWidth - imageWidth) * offsetX, 0f)
        draw()
    }

    fun draw(){
        //因為不能在子執行緒更新UI，所以每次要判斷當前是否在主執行緒中
        if(isMainThread()){
            if(imageView != null){
                imageView!!.setImageMatrix(matrix)
            }
        }else{
            //如果是子執行緒呼叫的，那就發送到主執行緒去
            imageView?.post {
                draw()
            }
        }
    }

    /**
     * 判斷當前程式是否在主執行緒中運行
     */
    fun isMainThread(): Boolean {
        return Thread.currentThread() === Looper.getMainLooper().thread
    }


    constructor()
    constructor(imageView: ImageView){
        setupWithImageView(imageView)
    }
    constructor(imageView: ImageView,bitmap: Bitmap){
        setupWithImageView(imageView)
        setBitmap(bitmap)
    }
    constructor(imageView: ImageView, id: Int){
        setupWithImageView(imageView)
        setBitmap(BitmapFactory.decodeResource(imageView.context.resources, id))
    }

}

 再寫一個工具，用來系結ViewPager和ImageScroller，作者在這里只寫了一個ViewPager2的系結器，其他的可以自己寫，這里通過判斷ViewPager2是豎直滑動還是水平滑動來動態改變ImageScroller的滑動模式

BindUtils.kt

import androidx.recyclerview.widget.RecyclerView
import androidx.viewpager2.widget.ViewPager2
import java.util.concurrent.Executors

/**
 * @author ldh
 * 時間: 2021/10/23 18:25
 * 郵箱: 2637614077@qq.com
 */
object BindUtils {

    fun bindWithViewPager2(viewPager2: ViewPager2?, imageScroller: ImageScroller?) {
        if(viewPager2 != null && imageScroller != null) {
            if(viewPager2.orientation == RecyclerView.HORIZONTAL){
                //viewPager是水平滑動，那設定ImageScroller也是水平滑動
                imageScroller.setHorizontalScrollMode()
            }else {
                imageScroller.setVerticalScrollMode()
            }
            viewPager2.registerOnPageChangeCallback(object : ViewPager2.OnPageChangeCallback() {
                //這里用子執行緒控制Image滑動，如果用主執行緒的話容易造成滑動影片卡頓掉幀
                val executorService = Executors.newSingleThreadExecutor();
                override fun onPageScrolled(position: Int, positionOffset: Float, positionOffsetPixels: Int) {
                    super.onPageScrolled(position, positionOffset, positionOffsetPixels)
                    executorService.execute {
                        imageScroller.setOffsetRate((position + positionOffset) / ((viewPager2.adapter as RecyclerView.Adapter).itemCount - 1))
                    }
                }
            })

        }
    }

}

最后再貼一下MainActivity的代碼

MainActivity.kt

import android.os.Bundle
import android.widget.ImageView
import androidx.appcompat.app.AppCompatActivity
import androidx.viewpager2.widget.ViewPager2

class MainActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        supportActionBar?.hide()

        val viewpager1 = findViewById<ViewPager2>(R.id.viewpager1)
        viewpager1.adapter = ViewPagerAdapter(4)
        val imageScroller1 = ImageScroller(findViewById<ImageView>(R.id.imageView1), R.drawable.color_clouds)
        BindUtils.bindWithViewPager2(viewpager1, imageScroller1)

        val viewpager2 = findViewById<ViewPager2>(R.id.viewpager2)
        viewpager2.adapter = ViewPagerAdapter(4)
        val imageScroller2 = ImageScroller(findViewById<ImageView>(R.id.imageView2), R.drawable.image_long)
        BindUtils.bindWithViewPager2(viewpager2, imageScroller2)

    }
}

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:tools="http://schemas.android.com/tools"
        android:orientation="vertical"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        tools:context=".MainActivity">

    <RelativeLayout
            android:layout_marginHorizontal="80dp"
            android:layout_marginVertical="10dp"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:layout_weight="1">

        <ImageView
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:id="@+id/imageView1"/>

        <androidx.viewpager2.widget.ViewPager2
                android:orientation="horizontal"
                android:id="@+id/viewpager1"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
        />

    </RelativeLayout>

    <RelativeLayout
            android:layout_marginHorizontal="80dp"
            android:layout_marginVertical="10dp"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:layout_weight="1">

        <ImageView
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:id="@+id/imageView2"/>

        <androidx.viewpager2.widget.ViewPager2
                android:orientation="vertical"
                android:id="@+id/viewpager2"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
        />

    </RelativeLayout>

</LinearLayout>

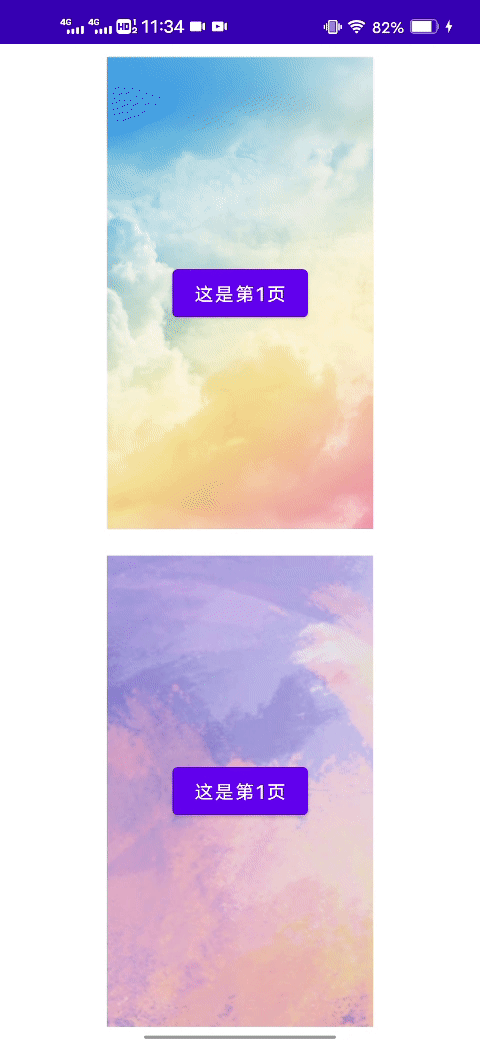

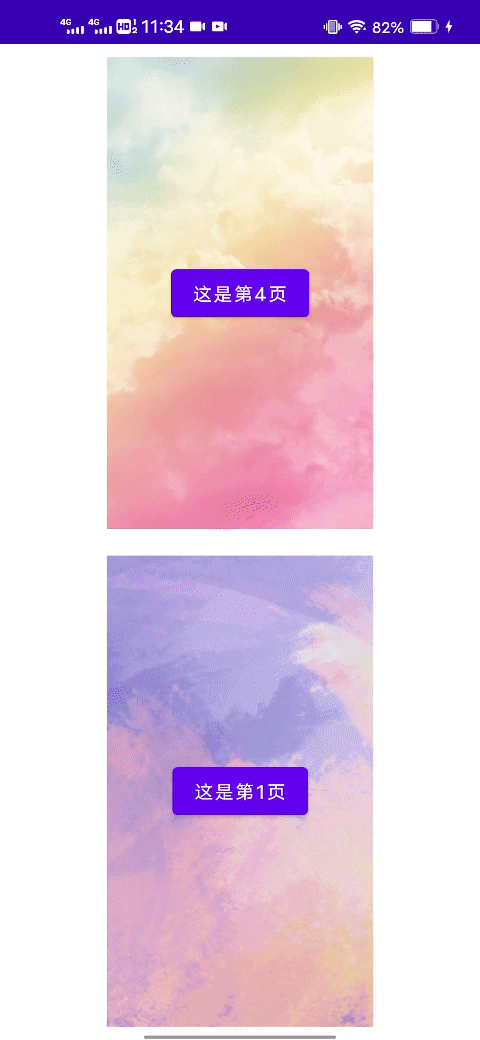

實作出來的效果：

原理其實很簡單，就是監聽ViewPager2的滑動，根據滑動百分比來設定圖片的偏移，核心代碼就兩個檔案：ImageScroller.kt和BindUtils.kt，demo我已經上傳到碼云上了，

本專案地址：ImageScroller
