背景

平臺整合是指平臺視圖允許在 Flutter 應用程式中嵌入原生視圖，可以將變換、剪輯和不透明度等應用到 Dart 的原生視圖，例如，這允許您通過使用平臺視圖直接在 Flutter 應用程式中使用來自 Android 和 iOS SDK 的原生 百度，高德地圖等，下面我們一起來看看如何在 Flutter 應用程式中托管您自己的原生視圖，以及其中的原理深入分析，

目前Flutter支持兩種模式：

1. Virtual displays

   虛擬顯示，在Flutter 1.20之前需要將AndroidView繪制到VirtualDisplays中，然后Flutter Engine通過Surface獲取到繪制的畫面，顯示在Flutter UI上面，這種方式的弊端就是在于Flutter UI與原生的View在各種時間互動上存在諸多問題，

2. Hybrid composition

   混合組合，需要在Flutter1.22之后（推薦使用1.22.2版本），它與VirtualDispalys不同，它是通過將Flutter UI分為兩個紋理來組合完成，一個用于顯示平臺視圖，一個用于顯示FLutterUI，這樣的優點就是平臺視圖可以直接參與到Flutter的UI層次結構中去，

本文主要是介紹分析Hybrid composition這種模式，

如何接入Hybrid composition

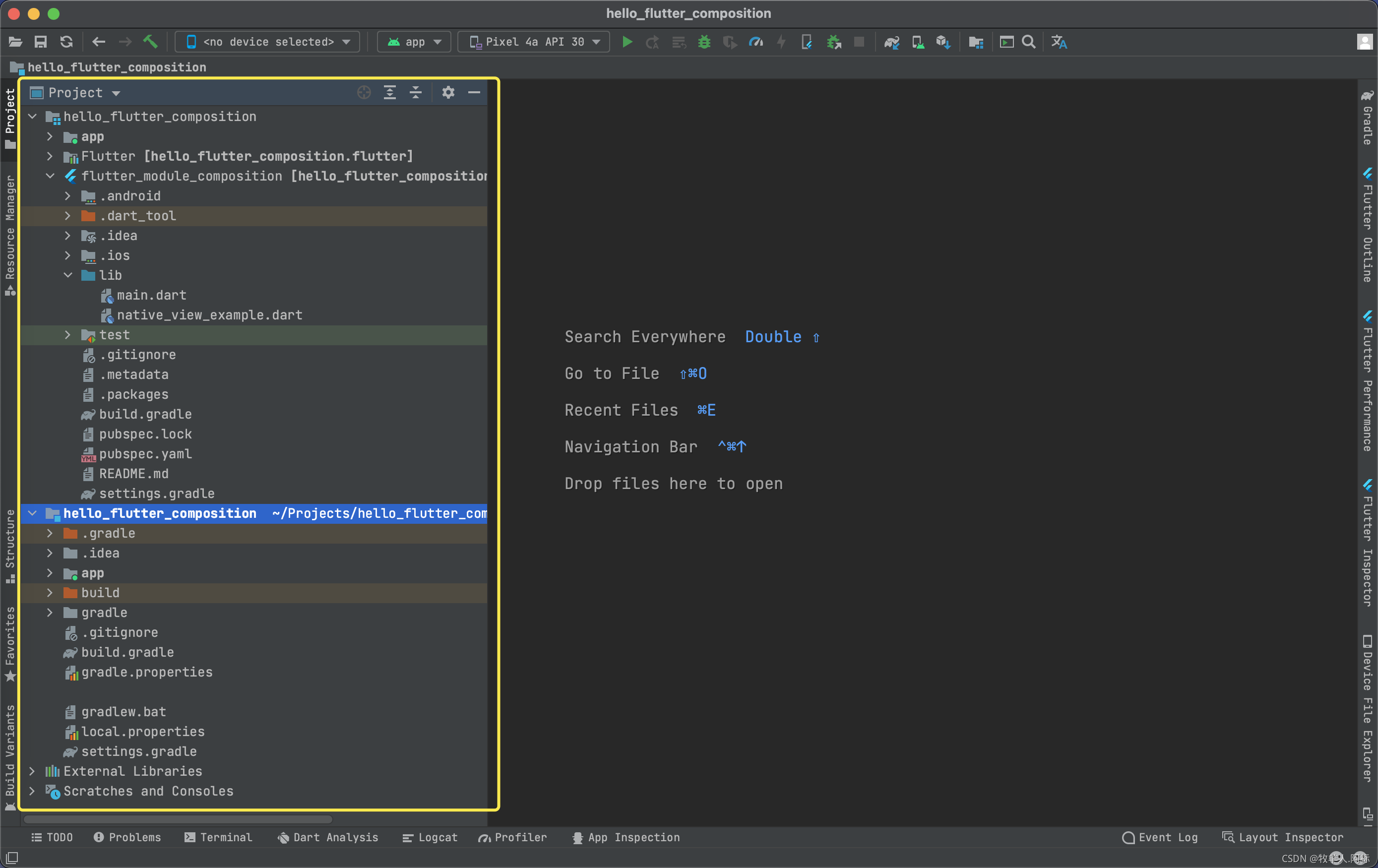

1. 新建原生工程和Flutter Module

1. 新建原生宿主工程’‘hello_flutter_composition’’
2. 打開原生宿主工程，通過AS新建Flutter Module：’‘flutter_module_composition’’

新建完成之后，宿主工程settings.gradle和app/build.gradle會自動加入 flutter_module_composition和flutter_module_composition/Flutter的匯入，如圖：

2. 新建native_view_example.dart檔案

在flutter_module_composition工程lib目錄下新建native_view_example.dart檔案

添加代碼如下：

import 'package:flutter/foundation.dart';
import 'package:flutter/gestures.dart';
import 'package:flutter/material.dart';
import 'package:flutter/rendering.dart';
import 'package:flutter/services.dart';

class NativeViewExample extends StatefulWidget {
  const NativeViewExample({Key key}) : super(key: key);

  @override
  _NativeViewExampleState createState() => _NativeViewExampleState();
}

class _NativeViewExampleState extends State<NativeViewExample> {
  @override
  Widget build(BuildContext context) {
    // This is used in the platform side to register the view.
    final String viewType = 'platform-view-type';
    // Pass parameters to the platform side.
    final Map<String, dynamic> creationParams = <String, dynamic>{};

    return PlatformViewLink(
      viewType: viewType,
      surfaceFactory:
          (BuildContext context, PlatformViewController controller) {
        return AndroidViewSurface(
          controller: controller as AndroidViewController,
          gestureRecognizers: const <Factory<OneSequenceGestureRecognizer>>{},
          hitTestBehavior: PlatformViewHitTestBehavior.opaque,
        );
      },
      onCreatePlatformView: (PlatformViewCreationParams params) {
        return PlatformViewsService.initSurfaceAndroidView(
          id: params.id,
          viewType: viewType,
          layoutDirection: TextDirection.ltr,
          creationParams: creationParams,
          creationParamsCodec: StandardMessageCodec(),
          onFocus: () {
            params.onFocusChanged(true);
          } ,
        )
          ..addOnPlatformViewCreatedListener(params.onPlatformViewCreated)
          ..create();
      },
    );
  }
}

3. 在main.dart檔案中顯示

在main.dart中添加上面新建widget顯示

@override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: Text(widget.title),
      ),
      body: Center(
        child: Column(
          mainAxisAlignment: MainAxisAlignment.center,
          children: <Widget>[
            Text(
              'You have pushed the button this many times:',
            ),
            Text(
              '$_counter',
              style: Theme.of(context).textTheme.headline4,
            ),
            // 新建顯示
            Container(
              padding: EdgeInsets.symmetric(vertical: 5.0, horizontal: 10),
              width: 130.0,
              height: 100.0,
              child: NativeViewExample(),
            )
          ],
        ),
      ),
      floatingActionButton: FloatingActionButton(
        onPressed: _incrementCounter,
        tooltip: 'Increment',
        child: Icon(Icons.add),
      ), // This trailing comma makes auto-formatting nicer for build methods.
    );
  }

到了這里，flutter代碼基本上修改完畢

再來看看原生工程的修改，

4. 新建NativeView

在flutter_module_composition/.android/Flutter下，新建NativeView，實作PlatformView介面，如：

package com.hb.flutter;
//省略各種導包...

public class NativeView implements PlatformView {
    @NonNull
    private final TextView textView;

    NativeView(@NonNull Context context, int id, @Nullable Map<String, Object> creationParams) {
        textView = new TextView(context);
        textView.setTextSize(25);
        textView.setGravity(Gravity.CENTER);
        textView.setBackgroundColor(Color.rgb(100,200,200));
        textView.setText("native view");
    }

    @NonNull
    @Override
    public View getView() {
        return textView;
    }

    @Override
    public void dispose() {
    }

}

5. 新建NativeViewFactory

還需要創建一個工廠類來創建之前創建的實體 NativeView

package com.hb.flutter;
//省略各種導包...

public class NativeViewFactory extends PlatformViewFactory {
    @NonNull
    private final BinaryMessenger messenger;
    @NonNull private final View containerView;

    public NativeViewFactory(@NonNull BinaryMessenger messenger, @NonNull View containerView) {
        super(StandardMessageCodec.INSTANCE);
        this.messenger = messenger;
        this.containerView = containerView;
    }

    @NonNull
    @Override
    public PlatformView create(@NonNull Context context, int id, @Nullable Object args) {
        final Map<String, Object> creationParams = (Map<String, Object>) args;
        return new NativeView(context, id, creationParams);
    }
}

最后，注冊平臺視圖，這可以在應用程式或插件中完成，

6. 注冊平臺視圖

在宿主工程里面新建平臺視圖，修改MainActivity方法如下

public class MainActivity extends FlutterActivity {
    @Override
    public void configureFlutterEngine(@NonNull FlutterEngine flutterEngine) {
        flutterEngine
                .getPlatformViewsController()
                .getRegistry()
                .registerViewFactory("platform-view-type", new NativeViewFactory(null, null));
    }
}

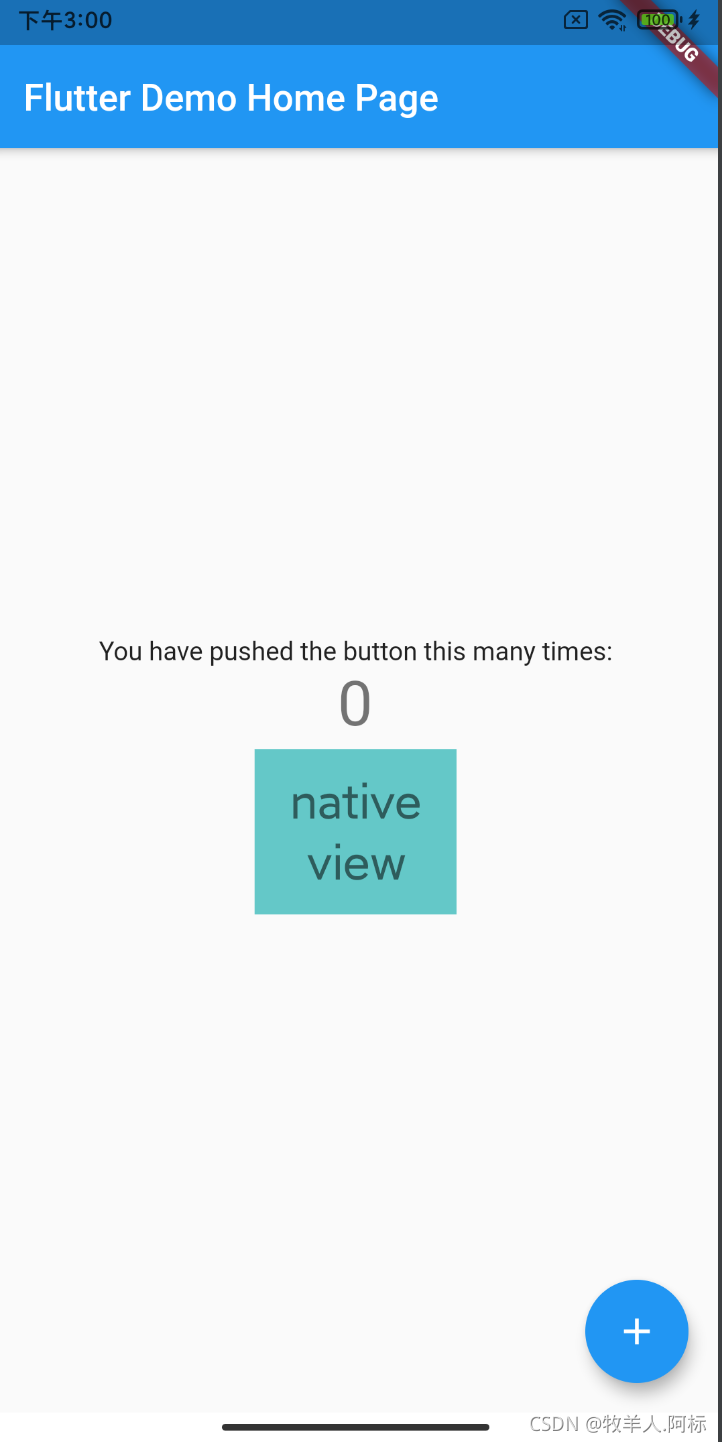

最后效果如圖：

大功告成，中間顯示的’Rendered on a native Android view’就是來著Android的平臺視圖，

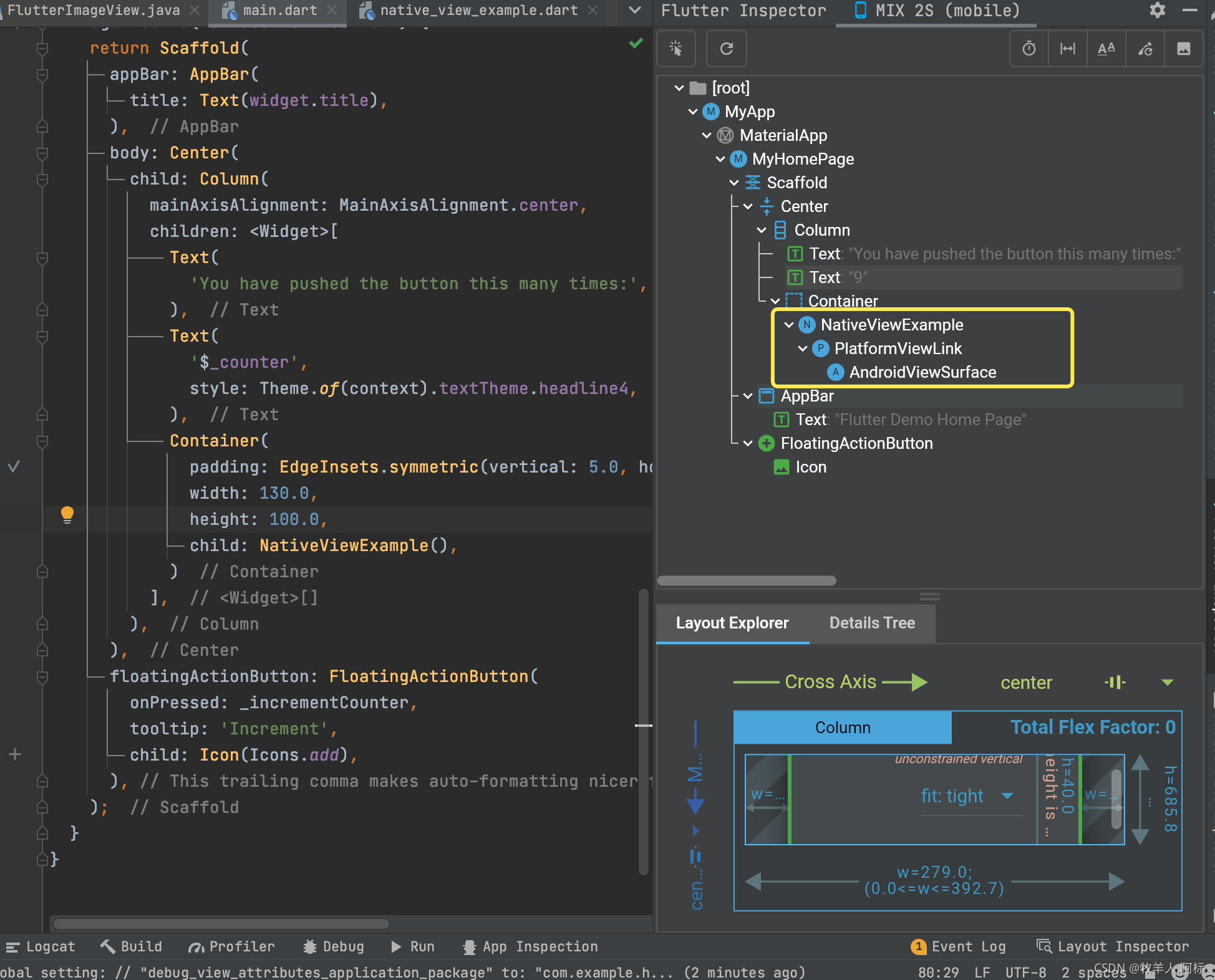

我們來看一下Flutter Inspector里面視圖層次展示圖片：

NativeViewExample，PlatformViewLink，AndroidViewSurface就是我們展示之后層次結構，

下面在詳細分析，

Hybrid Composition原理分析

FlutterImageView分析

要分析Hybrid composition不得不先了解一下：FlutterImageView，

FlutterImageView并不是一個真正的ImageView

事實上Hybrid composition上混合原生控制元件所需的突出合成都是通過FlutterImageView來實作的，FlutterImageView原版就是一個原生的View，我們來看原始碼：

// FlutterImageView 適用于開發人員需要渲染 Flutter UI，但也需要渲染互動式 io.flutter.plugin.platform.PlatformView 的情況，
public class FlutterImageView extends View implements RenderSurface {
  @NonNull private ImageReader imageReader;
  @Nullable private Queue<Image> imageQueue;
  @Nullable private Image currentImage;
  @Nullable private Bitmap currentBitmap;
  @Nullable private FlutterRenderer flutterRenderer;

  //從imageRender讀取bitmap繪制到canvas上
  @Override
  protected void onDraw(Canvas cavas) {
    super.onDraw(canvas);

    if (!imageQueue.isEmpty()) {
      if (currentImage != null) {
        currentImage.close();
      }
      currentImage = imageQueue.poll();
      updateCurrentBitmap();
    }
    if (currentBitmap != null) {
      canvas.drawBitmap(currentBitmap, 0, 0, null);
    }
  }
}

原始碼基本上沒什么可將，我們能看到FlutterImageView本質上是一個普通的原生View，它實作了RenderSurface介面，從而實作類似FlutterSurfaceView的部分能力，

下面來了解一下FlutterImageView中的幾個關鍵類作用：ImageReader,Image,Bitmap

• ImageReader:ImageReader 類允許應用程式直接訪問渲染到 Surface 中的影像資料,影像資料封裝在Image物件中，可以同時訪問多個這樣的物件，最多可達maxImages建構式引數指定的數量， 通過其 Surface 發送到 ImageReader 的新影像將排隊，直到通過 AcquireLatestImage 或 AcquireNextImage 呼叫訪問，
• Image：Image就是包含了ByteBuffers的像素資料
• Bitmap:Bitmap就是將Image轉化為可以繪制的位圖

這樣我們就能理解FlutterImageView，其實就是通過ImageReader讀取Surface的資料，然后通過Bitmap繪制出來，Surface的資料從哪來呢？其實跟前面FlutterSurfaceView類似，都是從FlutterRender而來，

下面再來看Flutter側，我們從上面Flutter Inspector視圖層次入手，先來來分析PlatformViewLink

PlatformViewLink分析

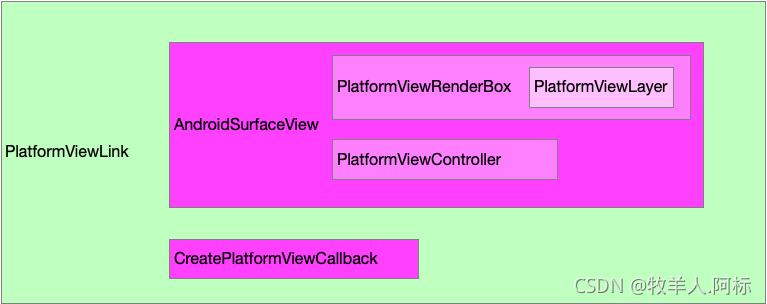

我們首先來看看PlatformViewLink的一個結構圖：

PlatformViewLink原始碼部分，看建構式：

class PlatformViewLink extends StatefulWidget {
  const PlatformViewLink({
    Key? key,
    required PlatformViewSurfaceFactory surfaceFactory,
    required CreatePlatformViewCallback onCreatePlatformView,
    required this.viewType,
    }) : assert(surfaceFactory != null),
         assert(onCreatePlatformView != null),
         assert(viewType != null),
         _surfaceFactory = surfaceFactory,
         _onCreatePlatformView = onCreatePlatformView,
         super(key: key);

}

從代碼可以看出，PlatformViewLink核心在于三個必選引數：surfaceFactory，onCreatePlatformView，viewType，其中surfaceFactory 和 onCreatePlatformView 僅在此widget的狀態被初始化或 viewType 更改時被呼叫，

• PlatformViewSurfaceFactory: 工廠類，回傳一個_surface，實際上也是一個widget，Android平臺回傳的是：AndroidViewSurface
• CreatePlatformViewCallback: 回傳的其實是通過PlatformViewsService.initSurfaceAndroidView創建的一個PlatformViewController，通過它可以控制單個平臺視圖的界面，并與平臺視圖互動，

下面來逐一分析下AndroidViewSurface和PlatformViewController

首先來看看PlatformViewController

PlatformViewController分析

PlatformViewController是一個抽象類，字面意思就是平臺視圖的控制器，被PlatformViewSurface參考，用于與平臺視圖互動，我們來看類原始碼：

abstract class PlatformViewController {
	// 與控制器關聯的視圖ID，
  // viewId 應始終唯一且非負， 并且它不能為空，
  // viewId通過全域唯一的管理器PlatformViewsRegistry生成管理
  int get viewId;

  // 事件分發到平臺視圖
  Future<void> dispatchPointerEvent(PointerEvent event);

  // Disposes平臺視圖
  Future<void> dispose();

  // 清理平臺視圖的焦點
  Future<void> clearFocus();
}

AndroidViewSurface分析

我們再來看看AndroidViewSurface，見原始碼：

class AndroidViewSurface extends PlatformViewSurface {
  /// Construct an `AndroidPlatformViewSurface`.
  const AndroidViewSurface({
    Key? key,
    required AndroidViewController controller,
    required PlatformViewHitTestBehavior hitTestBehavior,
    required Set<Factory<OneSequenceGestureRecognizer>> gestureRecognizers,
  }) : assert(controller != null),
       assert(hitTestBehavior != null),
       assert(gestureRecognizers != null),
       super(
          key: key,
          controller: controller,
          hitTestBehavior: hitTestBehavior,
          gestureRecognizers: gestureRecognizers);

  @override
  RenderObject createRenderObject(BuildContext context) {
    final PlatformViewRenderBox renderBox =
        super.createRenderObject(context) as PlatformViewRenderBox;

    (controller as AndroidViewController).pointTransformer =
        (Offset position) => renderBox.globalToLocal(position);

    return renderBox;
  }
}

AndroidViewSurface核心代碼不多，我們在頁面中創建的AndroidSurafeView，其實內部啥都沒有，主要邏輯都在PlatformViewSurface類中，后面單獨開文章分析，AndroidViewSurface的主要作用就是將 Android 視圖與 Flutter 的合成器、觸摸和語意子系統集成，合成器集成是通過PlatformViewRenderBox將 PlatformViewLayer 添加到層樹來完成的，PlatformViewLayer就是一個平臺視圖的合成層，是通過PlatformViewRenderBox在paint時候，添加到PaintingContext，Flutter中的Layer后面再花單獨文章來分析，

關于Hybrid composition的flutter framework層大致流程到這里介紹完畢了

我們這里再拋出一個疑問，在Hybrid Composition模式下，FlutterImageView是如何作業的呢？也就是說我們在flutterUI中創建了 PlatformViewLink，這時候引擎又是如何知道需要創建哪個PlatformView的呢？他們又是如何進行關聯的呢？

PlatformView創建程序的時序圖

代碼看起來比較枯燥，這里直接畫了個時序圖

這樣看流程比較清晰，這里大流程分為兩步：

1. 創建PlatformView

   ? _platformViewLinkState是什么相信學Flutter應該都知道，在它的initState方法里面間接呼叫到了SurfaceAndroidViewController的create方法，在呼叫到_sendCreateMessage方法，在_sendCreateMessage方法內部，發送訊息到Flutter Engine層PlatformViewsChannel.java的create方法，Flutter Engine通過dart埠傳遞過來的引數最終由PlatformViewsController的createAndroidViewForPlatformView方法創建PlatformView，

2. 創建PlatformViewLayer

   ? 引擎創建完PlatformView以后，會觸發SurfaceAndroidViewController的PlatformViewCreatedCallback回呼，間接觸發了_PlatformViewLinkState的setState方法，最后通過AndroidViewSurface.createRenderObject方法創建并添加PlatformViewLayer到flutter layer tree，

講到這里我們再稍微來看看PlatformViewLayer是如何作業的

PlatformViewLayer分析

先開看看PlatformViewLayer原始碼：

class PlatformViewLayer extends Layer {
  @override
  void addToScene(ui.SceneBuilder builder, [ Offset layerOffset = Offset.zero ]) {
    final Rect shiftedRect = layerOffset == Offset.zero ? rect : rect.shift(layerOffset);
    builder.addPlatformView(
      viewId,
      offset: shiftedRect.topLeft,
      width: shiftedRect.width,
      height: shiftedRect.height,
    );
  }
}

從原始碼看到PlatformViewLayer代碼很簡單，直接呼叫到了ScenBuilder.addPlatformView方法，我們繼續看addPlatformView：

  void addPlatformView(
    int viewId, {
    Offset offset = Offset.zero,
    double width = 0.0,
    double height = 0.0,
  }) {
    _addPlatformView(offset.dx, offset.dy, width, height, viewId);
  }

  void _addPlatformView(double dx, double dy, double width, double height, int viewId)
      native 'SceneBuilder_addPlatformView';

addPlatformView見名知意，主要作用就是向scene添加平臺視圖，看原始碼addPlatformView方法直接呼叫到了SceneBuilder_addPlatformView這個native方法，

這里省略若干的native c++的跟蹤…

FlutterJNI.onDisplayPlatformView分析

SceneBuilder_addPlatformView這個方法最侄訓呼叫到FlutterJNI.onDisplayPlatformView，看原始碼

  @UiThread
  public void onDisplayPlatformView(
      int viewId,
      int x,
      int y,
      int width,
      int height,
      int viewWidth,
      int viewHeight,
      FlutterMutatorsStack mutatorsStack) {
    ensureRunningOnMainThread();
    if (platformViewsController == null) {
      throw new RuntimeException(
          "platformViewsController must be set before attempting to position a platform view");
    }
    platformViewsController.onDisplayPlatformView(
        viewId, x, y, width, height, viewWidth, viewHeight, mutatorsStack);
  }

可以看到它直接呼叫到了PlatformViewsController的onDisplayPlatformView方法：

  /**
   * 在當前幀中顯示PlatformView的時候呼叫,每一幀開始都會走這個流程
   */
  public void onDisplayPlatformView(
      int viewId,
      int x,
      int y,
      int width,
      int height,
      int viewWidth,
      int viewHeight,
      FlutterMutatorsStack mutatorsStack) {
    //步驟1，創建并添加lutterImageView到FlutterView，FlutterImageView分析可以見上面分析，
    initializeRootImageViewIfNeeded();
    //步驟2，如果FlutterMutatorView為空的話，創建FlutterMutatorView，并將之前創建好的PlatformView添加到FlutterMutatorView中，再呼叫FlutterView的addView原生方法將FlutterMutatorView添加到FlutterView中，
    //這樣原生的PlatformView就顯示到了FlutterView
    initializePlatformViewIfNeeded(viewId);
    //步驟3，設定FlutterMutatorView大小，并且顯示到前臺
    final FlutterMutatorView parentView = platformViewParent.get(viewId);
    //將必要的引數傳遞給視圖，以便它可以將正確的更改應用于其子項，在FlutterMutatorView內部其實也是通過原生的draw方法將原生PlatformView的繪制邊界繪制出來，
    parentView.readyToDisplay(mutatorsStack, x, y, width, height);
    parentView.setVisibility(View.VISIBLE);
    parentView.bringToFront();

    final FrameLayout.LayoutParams layoutParams =
        new FrameLayout.LayoutParams(viewWidth, viewHeight);
    final View view = platformViews.get(viewId).getView();
    if (view != null) {
      view.setLayoutParams(layoutParams);
      view.bringToFront();
    }
    currentFrameUsedPlatformViewIds.add(viewId);
  }

講到這里我們有必要再來了解一下FlutterMutatorView, FlutterMutatorView內部維護著一個FlutterMutatorsStack，而FlutterMutatorsStack內部維護著一個FlutterMutator串列，簡單理解來說一個FlutterMutator代表一個變換資訊，比如說裁剪，變換等，一個FlutterMutatorsStack對應多種變換資訊，應用于一個PlatformView的顯示，

好了降到這里，對Hybrid Composition 作業原理就大致梳理完成了，

如果有錯誤，還希望指出，有問題多多交流，多謝，
