1.路由重分發
(1)理解路由重分發
1.一個單一IP路由協議是管理網路中IP路由的首選方案
2.Cisco IOS能執行多個路由協議,每一個路由協議和該路由協議所服務的網路屬于同一個自治系統
3.Cisco IOS使用路由重分發特性以交換由不同協議創建的路由資訊
(2)路由重分發考慮
度量值
管理距離 （優先級）
直連路由優先級為0
靜態路由優先級為60
ospf優先級為10
bgp優先級為255
2.重分發到OSPF的路徑型別
區域內路徑、區域外路徑、型別1的外部路徑和型別2的外部路徑
型別一(E1)：內外綜合考量
型別二(E2)：只注重外部路徑開銷

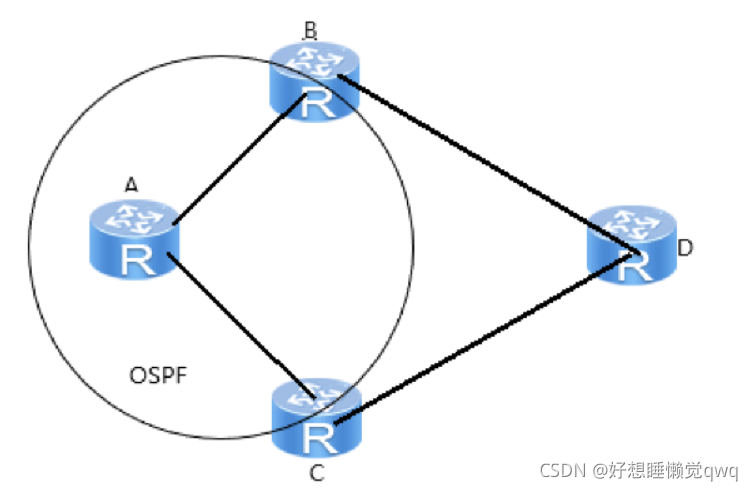

——主要用于當有2個或以上的ASBR通向同一外部網路時進行選路
E1型別A-B-C的代價為（AB+BD）
E1型別A-C-D的代價為（AC+CD）
E2型別A-B-C的代價為（BD）
E2型別A-C-D的代價為（CD)
3.OSPF的路徑型別的優先級
區域內路徑：優先級1
區域間路徑：優先級2
E1外部路徑：優先級3
E2外部路徑：優先級4
1表示最高的優先級，4表示最低的優先級
路由表添加路由條目時，如果目的網段相同，則會選擇優先級高的路由條目添加到路由表中

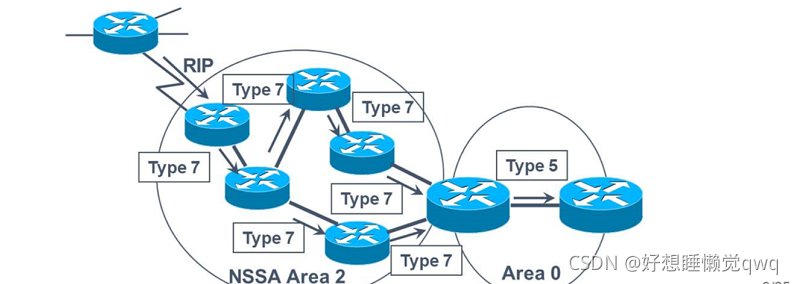

4.NSSA區域
(1)NSSA區域是OSPF RFC的補遺
1.定義了特殊的LSA型別7
2.提供類似stub area和totally stubby area的優點
3.可以包含ASBR
(2)OSPF鏈路狀態通告
1.LSA7 (NSSA External LSA, NSSA外部LSA)
5.高級配置命令
(1)OSPF路由重分發配置命令
[R1]rip 1 ###配置rip
[R1-rip-1]version 2
[R1-rip-1] undo summary
[R1-rip-1] network 11.0.0.0
[R1-rip-1] import-route ospf 1 cost 3
>>>>>把ospf協議注入到rip進行路由重分發,路徑型別預設為路徑型別2 (外部開銷) ,成本開銷為3 (對于rip的度量值是跳數), rip中重分發ospf要指定cost的值[R1-rip-1]ospf 1
[R1-ospf-1]import-route rip 1 type 1 cost 1
>>>>>>把外部rip協議注入到OSPF進行路由重分發,使用路徑型別1 (內部開銷+外部開銷) ,成本開銷為1(cosT=100M/BW)
[r1-ospf-1] default-route-advertise always ###ospf重分發默認路由
[r2-ospf-1]import-route direct ###ospf重分發直連路由
[r2-ospf-1]import-route static ###ospf重分發靜態路由
注意：在將默認和靜態路由注入到ospf中時都要配上直連路由
(2)非純末梢區域配置命令
---------ABR和區域內路由配置-----------
[R4]ospf 1
[R4-ospf-1] area 1
[R4-ospf-1]network x.x.x.xx.x.x.x ##先宣告直連網段,再配
[R4-ospf-1-area-0.0.0.1]nssa
6.OSPF地址匯總
(1)作用
- 是通過減少泛洪的LSA數量節省資源
- 可以通過屏蔽一些網路不穩的細節來節省資源
- 減少路由表中的路由條目
進行地址匯總實體
192.168.1.0/24
192.168.2.0/24
192.168.3.0/24
192.168.4.0/24
（轉化成點分十進制 ）
192.168.00000，001/24
192.168.00000，010/24
192.168.00000，011/24
192.168.00000，100/24
第三段進行分割，前面都是5位（5個0）
8+8+5=21
第一段192的8位點十進制+第二段的1688位點十進制+第三段的前五位0相加組成匯總掩碼
所以說這個大段的匯總掩碼是192.168.0.0/24
7.路由重分發配置（華為）
(1)把ospf注入到rip進行重分發
rip 1 --配置rip
ver 2--選擇版本 2
undo summary --關閉聚合
network xxxxx--進行宣告
import-route ospf 1 cost 3，把ospf注入到rip重分發，cost代價為3，rip中重分發ospf需要指定cost的值，
(2)把rip注入ospf重分發
ospf 1
import-route rip 1 type 1 cost5---外部rip注入到ospf進行重新分發，使用路徑1（內部開銷+外部開銷），成本代價為5，
(3)其他重分發指令
default-route originate ---當默認路由已對ospf區重分發，用于對隔區的rip進行開啟本默認路由（前提是rip中已經注入了ospf才行，本指令配置物件是ospf與rip的ASBR路由）
default-route-advertise always--重分發默認路由
import-route direct--重分發直連路由
import-route static --重分發靜態路由
