背景

相信寫過Flutter的開發同學都知道，我們的Flutter UI是由各色各樣的Widget組成，一般情況下很少只繪制單個widget的情況，那么如何有效的編排widget的結構，以及高效的將這些widget描述資訊交給Flutter Engine，從而渲染出可媲美原生UI的性能的，

本文我們就來探究下widget背后三棵樹的來龍去脈，

三棵樹的來源

從前面的文章"Flutter入口runApp原始碼分析"我們知道，在WidgrtsFlutterBinding初始化以后，接著就會呼叫到WidgetsBinding的scheduleAttachRootWidget方法，scheduleAttachRootWidget方法內部直接異步呼叫了attachRootWidget，這個方法就是三棵樹的起源，

直接上原始碼太枯燥，我們先來個時序圖，跟著主步驟一步步來，

時序圖

根據上面的時序圖我們能清楚的看到，關于Flutter widget三棵樹的起源就是在WidgetsBind的attachRootWidget方法之中，

attachRootWidget分析

  void attachRootWidget(Widget rootWidget) {
    _readyToProduceFrames = true;
    // 創建RenderObjectToWidgetAdapter,RenderObjectToWidgetAdapter是RenderObjectElement和Element的橋梁，
    // 第一步
    _renderViewElement = RenderObjectToWidgetAdapter<RenderBox>(
      container: renderView,
      debugShortDescription: '[root]',
      child: rootWidget,
      //第二部
    ).attachToRenderTree(buildOwner!, renderViewElement as RenderObjectToWidgetElement<RenderBox>?);
  }

attachRootWidget方法很簡單，主要分為兩步:

• 創建RenderObjectToWidgetAdapter
• 呼叫RenderObjectToWidgetAdapter的attachToRenderTree方法

很明顯核心邏輯都在RenderObjectToWidgetAdapter，RenderObjectToWidgetAdapter,其實也是一個widget，初始化的時候將rootWidget傳遞過去，作為child，還有個引數就是renderView，實際上是一個RenderObject，而RenderObjectToWidgetAdapter作為一個adapter的主要作用就是建立RenderObject,Element,Widget之間的橋梁，

RenderView就是渲染樹的根，

剛剛講到這里RenderObjectToWidgetAdapter就已經持有了rootWidget和rootRender兩棵樹的根節點，下面我們再來看，attachToRenderTree方法，

attachToRenderTree分析

RenderObjectToWidgetElement<T> attachToRenderTree(BuildOwner owner, [ RenderObjectToWidgetElement<T>? element ]) {
    if (element == null) {
      owner.lockState(() {
        //創建rootElement
        element = createElement();
        assert(element != null);
        element!.assignOwner(owner);
      });
      owner.buildScope(element!, () {
        // 核心
        element!.mount(null, null);
      });
      SchedulerBinding.instance!.ensureVisualUpdate();
    } else {
      element._newWidget = this;
      element.markNeedsBuild();
    }
    return element!;
  }

這個方法的核心邏輯也比較清晰，首先來解釋下兩個引數：

• BuildOwner owner

  buildOwner來自WidgetsBinding初始化時實體化的BuildOwner實體

  BuildOwner可以理解為widgets管理器，用于跟蹤哪些widget需要重建，并且處理適用于整體widget樹的其它任務，例如管理widget樹的非活動元素串列，以及除錯時熱多載期間辟謠時觸發重新組裝指令，通常由WidgetsBind創建和擁有，

• RenderObjectToWidgetElement? element

  element也就是attachRootWidget傳遞過來的renderViewElement，其值就是_renderViewElement自己，此時由于呼叫完appach才賦值，所以首次進來也是null，首次進來為null的時候，就會進入到createElement()邏輯，也就是創建RootElement，

mount分析

我們繼續看Element的mount方法

@override
  void mount(Element? parent, dynamic newSlot) {
    super.mount(parent, newSlot);
    _renderObject = widget.createRenderObject(this);
  }

這個方法里面我們只需要關注createRenderObject方法，該方法通過呼叫RenderObjectToWidgetAdapter的createRenderObject回傳的其實就是RenderObjectToWidgetAdapter的container成員，也就是渲染樹的根節點，

其實講到這里widget三棵樹的根我們已經清楚了，對應為：

• Widget 樹

  根結點是 RenderObjectToWidgetAdapter（繼承自 RenderObjectWidget extends Widget），我們 runApp 中傳遞的 Widget 樹就被追加到了這個樹根的 child 屬性上，

• Element 樹

  根結點是 RenderObjectToWidgetElement（繼承自 RootRenderObjectElement extends RenderObjectElement extends Element），通過呼叫 RenderObjectToWidgetAdapter 的 createElement 方法創建，創建 RenderObjectToWidgetElement 的時候把 RenderObjectToWidgetAdapter 通過構造引數傳遞進去，所以 Element 的 _widget 屬性值為 RenderObjectToWidgetAdapter 實體，也就是說 Element 樹中 _widget 屬性持有了 Widget 樹實體，RenderObjectToWidgetAdapter ，

• RenderObject 樹

• 根結點是 RenderView（RenderView extends RenderObject with RenderObjectWithChildMixin），在 Element 進行 mount 時通過呼叫 Widget 樹（RenderObjectToWidgetAdapter）的createRenderObject方法獲取 RenderObjectToWidgetAdapter 構造實體化時傳入的 RenderView 渲染樹根節點，

總結

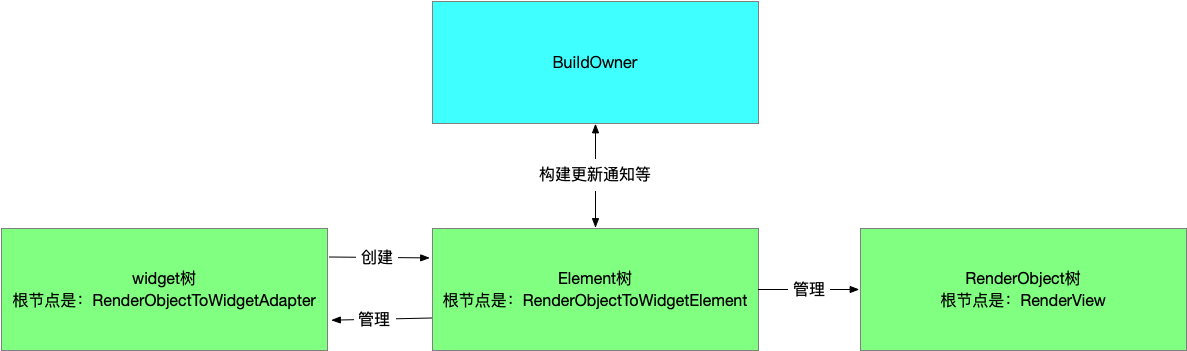

上面就是Flutter UI三棵樹的誕生于關系，講到Widget，Element，RenderObject三者，雖然后兩者都是Widget通過createElement和createRenderObjet創建，但是管理三者關系的還是RenderObjectToWidgetElement，他們的結構關系是這個樣子
