今天來學習一下 Flutter 自身是如何加載圖片和管理圖片的， Flutter 提供了一個圖片控制元件 Image，Image 定義了若干中加載圖片的方式，包括 Image.asset、Image.file、Image.network、Image.memory， Image內部維護了一個 ImageProvider物件，ImageProvider則真正維護整個圖片加載的作業，Widget 本身內部是體現在 RawImage中： ?

圖片控制元件

// Image
Widget result = RawImage(
      image: _imageInfo?.image,
      debugImageLabel: _imageInfo?.debugLabel,
      width: widget.width,
      height: widget.height,
      scale: _imageInfo?.scale ?? 1.0,
      color: widget.color,
      colorBlendMode: widget.colorBlendMode,
      fit: widget.fit,
      alignment: widget.alignment,
      repeat: widget.repeat,
      centerSlice: widget.centerSlice,
      matchTextDirection: widget.matchTextDirection,
      invertColors: _invertColors,
      isAntiAlias: widget.isAntiAlias,
      filterQuality: widget.filterQuality,
    );
return result;

這里可以看到 _imageInfo 決定 RawImage如何展示圖片， _imageInfo 則會在圖片的每一幀進行重新賦值： ?

// image.dart
void _handleImageFrame(ImageInfo imageInfo, bool synchronousCall) {
 	setState(() {
    _imageInfo = imageInfo;
  }
}

那么圖片資訊是從哪里來的呢，它是由 _resolveImage 這個方法發起的，這個方法會在 _ImageState 的 didChangeDependencies、 didUpdateWidget和 reassemble方法進行呼叫，也就是控制元件發生變化重繪狀態的時候，就會重新去決議圖片， ?

圖片決議

_resolveImage 邏輯如下：

void _resolveImage() {
	final ScrollAwareImageProvider provider = ScrollAwareImageProvider<dynamic>(
      context: _scrollAwareContext,
      imageProvider: widget.image,
    );
	final ImageStream newStream =
      provider.resolve(createLocalImageConfiguration(
        context,
        size: widget.width != null && widget.height != null ? Size(widget.width, widget.height) : null,
      ));
	_updateSourceStream(newStream);
}

這里會用 ScrollAwareImageProvider 包裝一下，ScrollAwareImageProvider 的功能我們后面會介紹，這里先跳過， ?

//ImageProvider# resolve
ImageStream resolve(ImageConfiguration configuration) {
	_createErrorHandlerAndKey(configuration,(T key, ImageErrorListener errorHandler) {
        resolveStreamForKey(configuration, stream, key, errorHandler);
      },
		(T? key, dynamic exception, StackTrace? stack) async {
        await null; // wait an event turn in case a listener has been added to the image stream.
        final _ErrorImageCompleter imageCompleter = _ErrorImageCompleter();
        stream.setCompleter(imageCompleter);
        InformationCollector? collector;
        assert(() {
          collector = () sync* {
            yield DiagnosticsProperty<ImageProvider>('Image provider', this);
            yield DiagnosticsProperty<ImageConfiguration>('Image configuration', configuration);
            yield DiagnosticsProperty<T>('Image key', key, defaultValue: null);
          };
          return true;
        }());
        imageCompleter.setError(
          exception: exception,
          stack: stack,
          context: ErrorDescription('while resolving an image'),
          silent: true, // could be a network error or whatnot
          informationCollector: collector,
        );
      }
	);
}

resolve 方法呼叫 _createErrorHandlerAndKey 來處理圖片加載的例外情況，當圖片正常加載的時候，會執行 resolveStreamForKey， ?

//resolveStreamForKey
void resolveStreamForKey(ImageConfiguration configuration, ImageStream stream, T key, ImageErrorListener handleError) {
	if (stream.completer != null) {
		final ImageStreamCompleter? completer = PaintingBinding.instance!.imageCache!.putIfAbsent(
        key,
        () => stream.completer!,
        one rror: handleError,
      );
		return;
	}

	final ImageStreamCompleter? completer = PaintingBinding.instance!.imageCache!.putIfAbsent(
		key,
      () => load(key, PaintingBinding.instance!.instantiateImageCodec),
      one rror: handleError,
		);

	if (completer != null) {
      stream.setCompleter(completer);
    }
}

Flutter 會把圖片快取相關的邏輯維護在 ImageCache這個物件，

快取管理

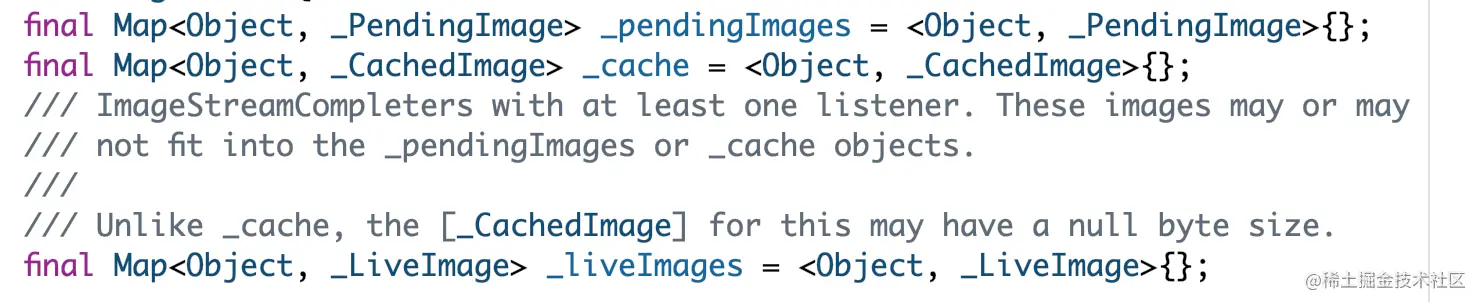

ImageCache里面有 3 個 map:

分別表示

正在加載的圖片
快取在記憶體的圖片
表示正活躍的圖片，Widget 狀態變化后可能會清空

新增快取

新增快取的時候會設定 map 的 key， key 由 ImageProvider 物件提供，例如：

AssetImage 當包名和bundle一樣的時候，key可以認為是一樣的，
NetworkImage 當圖片 url 和比例一樣的時候，key可以認為是一樣的，

ImageCache 實際上是一個單例物件，也就是 Flutter 的圖片快取管理是全域的，ImageCache 最重要的方法就是 putIfAbsent：

// 整理過核心邏輯的代碼
ImageStreamCompleter? putIfAbsent(Object key, ImageStreamCompleter loader(), { ImageErrorListener? one rror }) {
  // 根據key從正在加載的map里獲取快取，如果有直接回傳
  	ImageStreamCompleter? result = _pendingImages[key]?.completer;
  	if (result != null) {
      return result;
    }

  // 檢查記憶體快取，存在的話更新存活map
  final _CachedImage? image = _cache.remove(key);
  if (image != null) {
    _trackLiveImage(key, _LiveImage(image.completer, image.sizeBytes, () => _liveImages.remove(key)));
    _cache[key] = image;
    return image.completer;
  }

  // 沒有快取，從 _live 里面取
  final _CachedImage? liveImage = _liveImages[key];
  if (liveImage != null) {
    // 更新快取
    _touch(key, liveImage, timelineTask);
    return liveImage.completer;
  }

  // 3 個 map 都沒有獲取到快取的圖片
  result = loader(); // 加載
  _trackLiveImage(key, _LiveImage(result, null, () => _liveImages.remove(key)));

	_PendingImage? untrackedPendingImage;

  //定義一個listener
	void listener(ImageInfo? info, bool syncCall) {
		// 加載的監聽
	}

  // 包裝一個listener
	final ImageStreamListener streamListener = ImageStreamListener(listener);
	if (maximumSize > 0 && maximumSizeBytes > 0) {
		// 放入快取
		_pendingImages[key] = _PendingImage(result, streamListener);
	} else {
		untrackedPendingImage = _PendingImage(result, streamListener);
	}
	// 添加監聽
	result.addListener(streamListener);
	return result;
}

listener 回呼的邏輯：在 Image 狀態改變的時候，會觸發對 liveImages 的修改： ?

// Image
_imageStream.removeListener(_getListener());

// ImageStream
void removeListener(ImageStreamListener listener) {
  for (final VoidCallback callback in _onLastListenerRemovedCallbacks) {
    callback();
  }
  _onLastListenerRemovedCallbacks.clear();
}

而在 _trackLiveImage 的時候，_LiveImage 都注冊了上面的這個 callback:

_trackLiveImage(key, _LiveImage(image.completer, image.sizeBytes, () => _liveImages.remove(key)));

這時候改圖片會從 _liveImages 里面移除，

由此可見，快取的優先級為 pending -> cache -> live -> load，圖片快取和獲取的流程如下圖所示：

快取清理

在更新快取大小的時候，還會進行快取大小的檢查：

void _checkCacheSize(TimelineTask? timelineTask) {
  while (_currentSizeBytes > _maximumSizeBytes || _cache.length > _maximumSize) {
    final Object key = _cache.keys.first;
    final _CachedImage image = _cache[key]!;
    _currentSizeBytes -= image.sizeBytes!;
    _cache.remove(key);
  }
}

當當前快取總容量大于最大容量或者快取數量大于最大數量的時候，就會進行快取的清理，所以上面使用快取的程序中，多次訪問的快取就會把key往后放，避免一上來就被清理掉，所以 Flutter 自身的快取清理演算法也是遵循了 “最近最少使用” 的，圖片快取的邏輯如下圖所示：

排麥 (2).png

圖片加載

圖片加載主要依賴上面的 load方法進行，不同的 ImageProvider 子類有自己的實作，例如

AssetImage

return MultiFrameImageStreamCompleter(
      codec: _loadAsync(key, decode),
      scale: key.scale,
      debugLabel: key.name,
      informationCollector: collector
    );

NetworkImage

final StreamController<ImageChunkEvent> chunkEvents =
        StreamController<ImageChunkEvent>();

    return MultiFrameImageStreamCompleter(
        chunkEvents: chunkEvents.stream,
        codec: _loadAsync(key as NetworkImage, decode, chunkEvents),
        scale: key.scale,
        debugLabel: key.url,
        informationCollector: _imageStreamInformationCollector(key));

邏輯基本一樣，具體特異的流程體現在 loadAsync里面： ?

// AssetImage _loadAsync
try {
      data = await key.bundle.load(key.name);
    } on FlutterError {
      PaintingBinding.instance!.imageCache!.evict(key);
      rethrow;
    }

if (data == null) {
// 加載資料是null，清掉這個key的快取
	PaintingBinding.instance!.imageCache!.evict(key);
	throw StateError('Unable to read data');
}

return await decode(data.buffer.asUint8List());


/// NetworkImage _loadAsync
Future<ui.Codec> _loadAsync(
      NetworkImage key,
      image_provider.DecoderCallback decode,
      StreamController<ImageChunkEvent> chunkEvents) {

	final Uri resolved = Uri.base.resolve(key.url);
	return ui.webOnlyInstantiateImageCodecFromUrl(resolved, // ignore: undefined_function
        chunkCallback: (int bytes, int total) {
      chunkEvents.add(ImageChunkEvent(
          cumulativeBytesLoaded: bytes, expectedTotalBytes: total));
    }) as Future<ui.Codec>;
}

這里分別會從 bundle 里加載圖片和從網路拉取圖片， ?

滑動中處理

還記得上面提到的 ScrollAwareImageProvider嗎，這里會有一個關于滑動中的判斷： ?

if (Scrollable.recommendDeferredLoadingForContext(context.context)) {
  SchedulerBinding.instance.scheduleFrameCallback((_) {
		scheduleMicrotask(() => resolveStreamForKey(configuration, stream, key, handleError));
	 });
	return;
}

當 if 里的邏輯成立，就把決議圖片的作業放到下一幀，recommendDeferredLoadingForContext 的具體邏輯： ?

static bool recommendDeferredLoadingForContext(BuildContext context) {

	final _ScrollableScope widget =
		context.getElementForInheritedWidgetOfExactType<_ScrollableScope>()?.widget as _ScrollableScope;
	if (widget == null) {
      return false;
    }
	// 存在滑動的widget
	return widget.position.recommendDeferredLoading(context);
}

這個會找到 Widget 樹里面最近的 _ScrollableScope，如果 ScrollableScope 處于快速滑動的時候，就回傳true，所以 flutter 在快速滑動的串列中是不會加載圖片的， ?

總結

到這里 Flutter 圖片的加載和快取管理就介紹完了，我們可以認識到幾個問題

Flutter 本身是有圖片的記憶體快取，也是按照 LRU 的演算法去管理快取的，并且快取池有閾值，我們可以自己去設定我們想要的記憶體閾值，
Flutter 本身沒有提供圖片的磁盤快取，APP 重啟之后圖片加載流程是會重新走的
