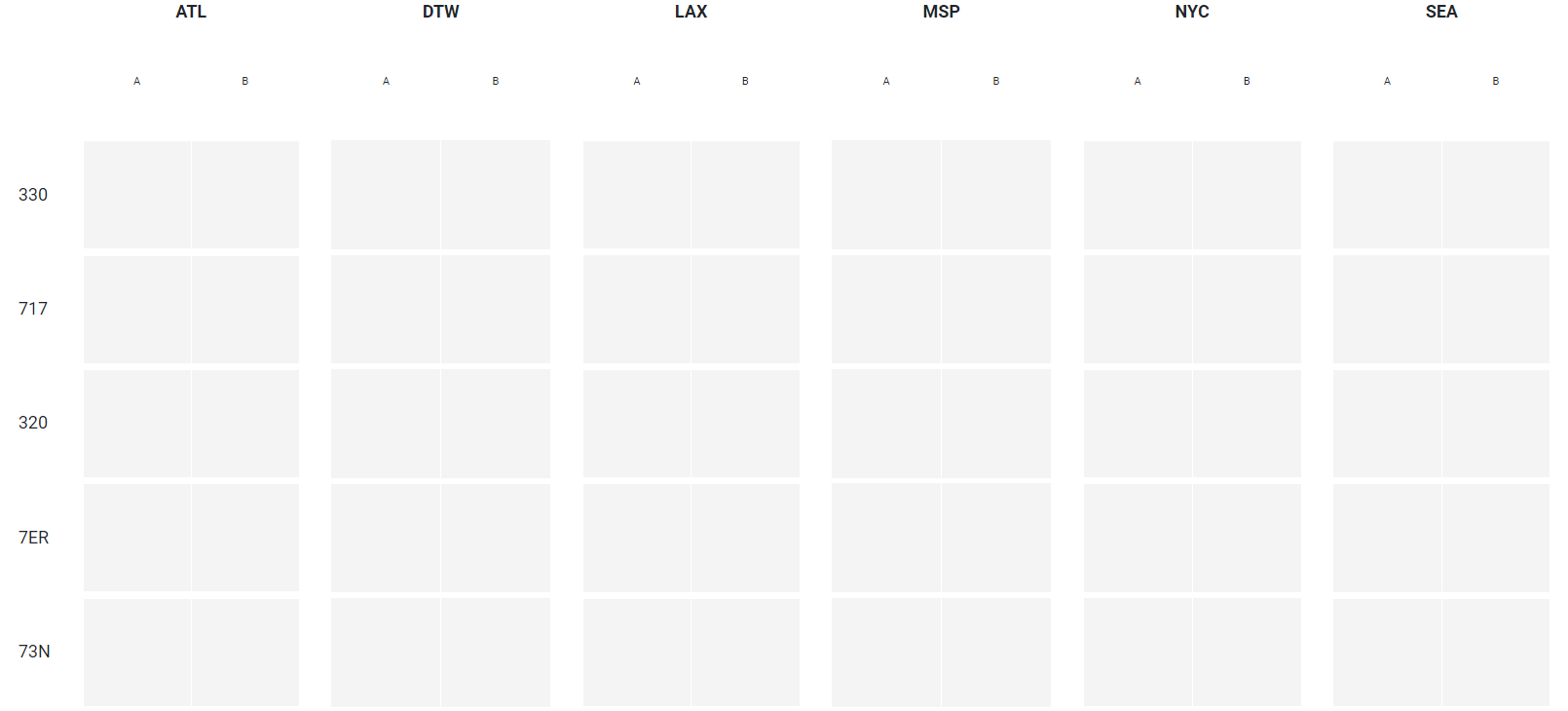

目前在 d3 v7 中使用 angular 7。嘗試在表格的每個單元格中呈現面積圖（如下圖所示）。但是使用 angular 方法渲染的 svg 會在回圈中保持渲染。不確定我在這里做錯了什么無法在表格單元格中呈現 d3 圖表

HTML代碼

<tr [id]="'row'   '-'   fleet" *ngFor="let fleet of fleetcolumn">
      <td>{{ fleet }}</td>
      <ng-container *ngFor="let station of formattedBaseStations | slice: 1">
        <td style="width: 28em;">
              <div [id]="'demandChartInTable1-'   station   '-'   fleet   '-A'"> {{d3DemandChartIntable(station, fleet, 'A')}} </div>
            </mat-grid-tile>
            <mat-grid-tile class="FOChart">
              <div [id]="'demandChartInTable1-'   station   '-'   fleet   '-B'"> {{d3DemandChartIntable(station, fleet, 'A')}} </div>
            </mat-grid-tile>
          </mat-grid-list>
        </td>
      </ng-container>
    </tr>

.ts 代碼

    d3DemandChartIntable(station, code, position) {
    // set data
    let temp1 = this.data
      .filter(d => d.baseCode == station && d.code == code && d.position == position)
      .map(d => {
        return {
          date: d3.timeParse('%Y-%m-%d')(d.date),
          hours: d.hours
        };
      });
    const e = document.querySelector('.captainChart');
    // set the dimensions and margins of the graph
    const margin = { top: 0, right: 0, bottom: 1, left: 1 },
      width = 120 - margin.left - margin.right,
      height = 90 - margin.top - margin.bottom;

    // append the svg object to the body of the page
    const svg = d3
      .select(`#demandChartInTable1-${station}-${fleet}-${position}`)
      .append('svg')
      .attr('width', e.clientWidth   margin.left   margin.right)
      .attr('height', e.clientHeight   margin.bottom)
      .append('g')
      .attr('transform', `translate(${margin.left},${margin.top})`);

    const x = d3
      .scaleTime()
      .domain(d3.extent(data, d => d.date))
      .range([0, e.clientWidth]);

    // Y axis
    const y = d3
      .scaleLinear()
      .domain([0, 500])
      .range([e.clientHeight   margin.bottom, 0]);

    // Add the area
    return svg
      .append('path')
      .datum(temp1)
      .attr('fill', '#cce5df')
      .attr('stroke', '#69b3a2')
      .attr('stroke-width', 1.5)
      .attr(
        'd',
        d3
          .area()
          .x(d => x(d.date))
          .y0(y(0))
          .y1(d => y(d.hours))
      );
  }

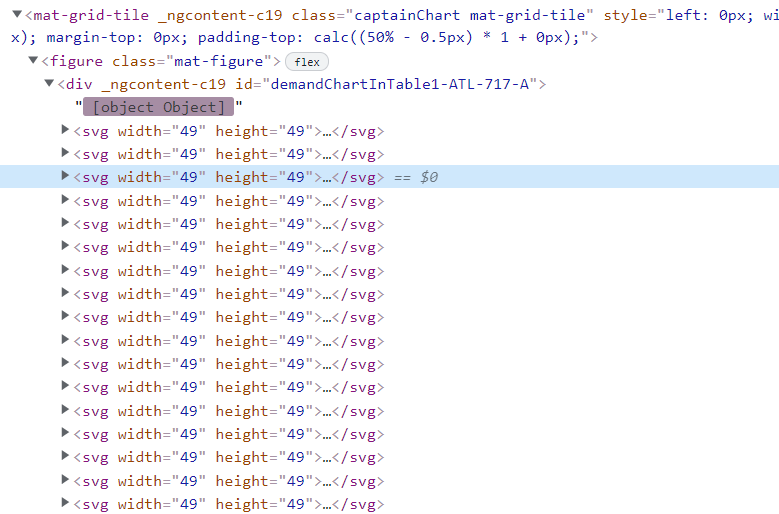

上面的代碼在每個單元格中呈現重復的 svg 而不是只呈現一次

無法在表格單元格中呈現 d3 圖表

任何幫助將不勝感激

uj5u.com熱心網友回復：

關鍵在于以下代碼：

const svg = d3
      .select(`#demandChartInTable1-${station}-${fleet}-${position}`)
      .append('svg')

它選擇表格單元格，然后附加一個 SVG 元素。這意味著如果一個 SVG 已經存在，則會在它旁邊添加另一個。如果你想解決這個問題，你可以

選擇并更新現有的 SVG 并且只創建一次（例如在ngOnInit或中ngAfterViewInit）；
洗掉任何現有的 SVG 并繪制一個新的，使用

const cell = d3.select(`#demandChartInTable1-${station}-${fleet}-${position}`);
cell.remove('*');
const svg = cell.append('svg')
