內容來源：華為開發者大會2021 HMS Core 6 Graphics技術論壇，主題演講《CG Kit探索移動端高性能渲染》
演講嘉賓：華為海思麒麟GPU團隊工程師
大家好，我來自華為海思麒麟團隊的一名GPU研發工程師，今天給大家帶來的主題是“CG Kit探索移動端高性能渲染”，
華為圖形計算服務（Computer Graphics Kit，簡稱“CG Kit”）提供最前沿計算機圖形學領域的渲染框架、插件SDK與GPU擴展介面，協助開發者挖掘硬體極限性能，大幅降低開發難度，幫助開發者創造出體驗更佳的產品，
那么，CG Kit能提供哪些解決方案呢？
一、Vulkan渲染框架實踐
Vulkan是最新的圖形標準API，相較于OpenGL具備一定的優勢，并且OpenGL這個標準已經停止演進，未來圖形學基本上以Vulkan向前演進，舉個例子，移動端的光線追蹤就是在Vulkan中描述，并且在OpenGL中是沒有的，但問題在于，Vulkan非常靈活，它相較OpenGL有一定的使用門檻，所以就需要有基于Vulkan高性能的渲染框架，以此提供實踐架構和方案，充分發揮出硬體性能，
二、高性能渲染插件
CG Kit提供多執行緒渲染、拍照超分、體積云、遮擋剔除等一系列渲染能力的插件，以便于三方合作的順利進行，比如去年的網易《天諭》手游就集成了拍照超分的演算法，
三、開發者工具鏈
CG Kit也提供了完整的開發者工具鏈，我們可以幫助開發者迅速定位解決渲染功能和性能問題，大家可以想象一下，如果未來工具可以自動識別游戲場景中的一些功能/性能問題并反饋給開發者，這將極大提升我們的開發效率，
四、前沿圖形技術探索
一直以來CG Kit團隊都在對前沿圖形技術進行探索，比如，我們如何把AI的技術應用到圖形渲染中，目前我們已在AI超分、自動3D人臉建模，AI協同影片生成等方面有所研究成果，
Vulkan渲染框架實踐
Vulkan渲染框架實踐，為開發者提供Vulkan渲染解決方案優化、渲染增強插件和渲染技術檔案，比如，檔案中會介紹一些API使用策略、資源快取使用優化、Vulkan的兼容性問題等等，
前面提到Vulkan是比較新的API，它的Command Buffer機制可以天然支持多執行緒渲染，由于Vulkan比較靈活，CG Kit就會針對Vulkan的API做了簡化封裝，使用起來更便利，
其次， CG Kit也支持基于物理的渲染，PBR可以真實地反映物體表面光照的屬性，通過PBR我們渲染出來的物體會更加的真實，
同時，CG Kit提供了資源管理器，可以將所用到的大量管線資源盡可能地進行復用，從而降低開銷，提高渲染性能，
最后，CG Kit同樣支持提供HDR10的顯示能力，配合HDR螢屏的顯示優化，最終出圖會有更好的動態范圍，
靜態超分組件
下面介紹一下游戲拍照超分的插件，游戲是具有社交屬性的，分享就是社交里非常重要的一個環節，在游戲程序中經常會遇到一些非常值得分享的精彩時刻，比如完成了一個里程碑的任務，獲取了一個限量款精美的皮膚，或者已經完成了一個虛擬人物形象定制……在這些時刻，游戲玩家非常迫切地想把這些精彩的瞬間分享給自己的朋友，那就需要用到拍照的功能，但是如何讓拍照的效果更好呢？
針對拍照效果，CG Kit提供了兩種解決方案，

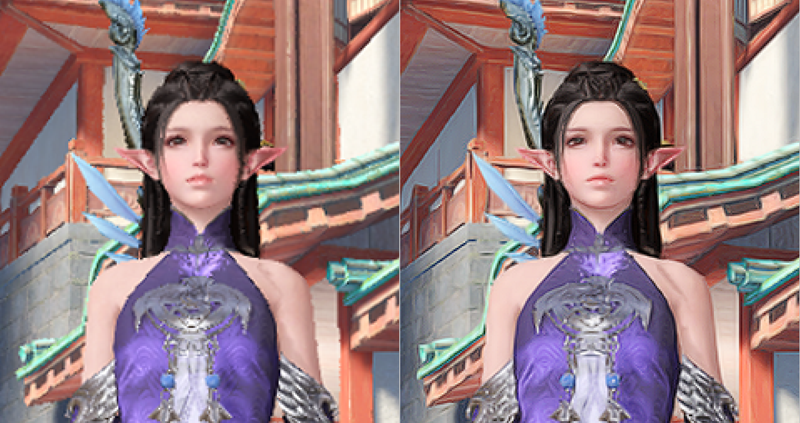

第一種解決方案就是針對具有獨立NPU的高端手機，例如麒麟980、990和麒麟9000芯片對應的手機，這些具有獨立高端NPU的手機可以直接呼叫AI超分介面，這樣畫面細節得以顯著增加，畫面風格更加清晰自然，從下面的對比圖可以看出，處理后的圖片人物面部細節明顯有提升，

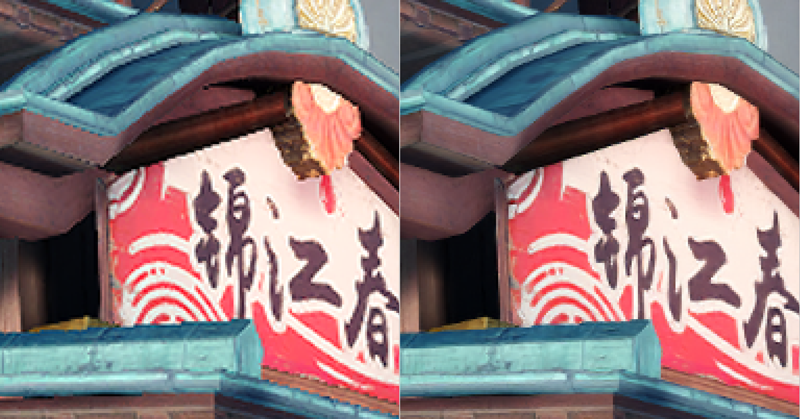

而針對那些沒有獨立NPU芯片的手機，我們也提供了一種通用的解決方案，叫作FilterSR，這是基于通用GPU的一種演算法，應用這種演算法后，沒有NPU的手機也可以大幅提升畫面效果，并且相較于傳統的方法它的鋸齒感和畫面清晰度也有很大的提升，值得一提的是，《天諭》就集成了我們拍照超分的演算法，
體積云組件

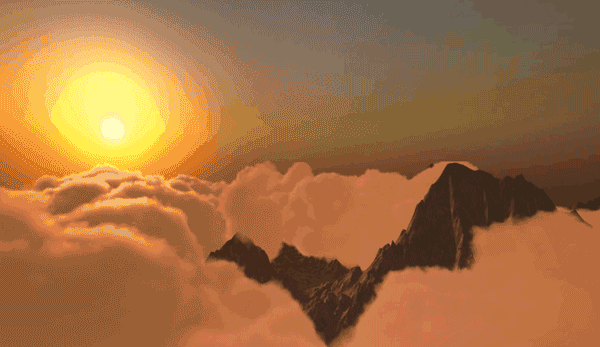

CG Kit也提供了移動端高性能的體積云插件，體積云技術可以實時動態地渲染出高度真實云海中全域光照場景，并且支持玩家在云中任意地穿梭，畫面可以真實還原云朵的物理特性，比如，玩家在穿梭程序中撲面而來的粒子感，還有真實的光照效果，包括云朵邊緣的細節等等，都會有非常好的呈現，從下圖可以看出，這個云朵的顏色是隨著時間的變化在逐步變化的，就是因為我們對光照做了24小時的適配，
在體積云的形態方面，我們支持真實和卡通兩個風格，還支持任意形狀的Mash轉換成體積云，這樣可以滿足開發者不同的定制需求，
從性能角度看，在麒麟980這個平臺上，我們可以做到4毫秒以內渲染1幀，插件顯示上，同時提供了PC端和移動端的插件，一般來說開發者是在移動端上進行編輯除錯，并在移動端上以SO的方式集成，而它的包體大小只有400K左右，
體積霧組件

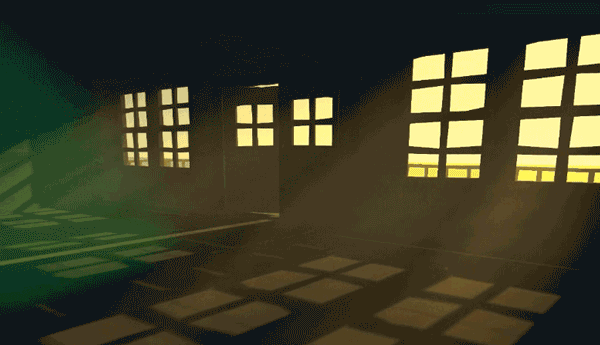

下面介紹一下體積霧組件，在一些特定游戲風格的游戲中，具有高度真實的光和霧的效果會給大家帶來非常好的體驗，比如去年有一款非常火的游戲，叫《賽博朋克2077》，它里面就有很多霧效，
主機3A大作中，體積霧一般是通過體渲染來實作的，不同于表面渲染只需要渲染物體表面，體渲染要渲染物體內部，渲染作業量可能是表面渲染的幾十倍上百倍，體渲染對硬體的性能要求非常高，這也是一直沒有在移動端落地的原因，
而CG Kit體積霧的組件對傳統的體渲染做了很多優化，我簡單介紹兩種優化，
第一種優化是針對多光源場景下的優化，多光源的時候，渲染的作業量是成幾十倍的增加，針對這個問題我們引入了光源剔除技術，讓光照計算只發生在光源所影響的區域范圍內，這樣就可以大幅地降低渲染的作業量，
第二種優化是，為了提升渲染的效率，我們采用了降低采樣率的方式，但是降低采樣率以后會存在畫面細節不足的問題，為了解決這個問題，我們引入了時域濾波技術，把當前幀和上一幀的結果融合，這樣也會得到一個非常不錯的結果，資料結構也針對這些優化做了相對性的適配，
經過前面一系列的優化之后，我們可以在移動端進行實時高性能的體積霧渲染，從性能角度來看，在麒麟980平臺上，可以做到4毫秒一幀渲染；在集成形式上，可以同時提供PC端和移動端插件，支持PC端對編輯除錯，移動端以SO方式集成，移動端插件包體小于500KB，
AI捏臉

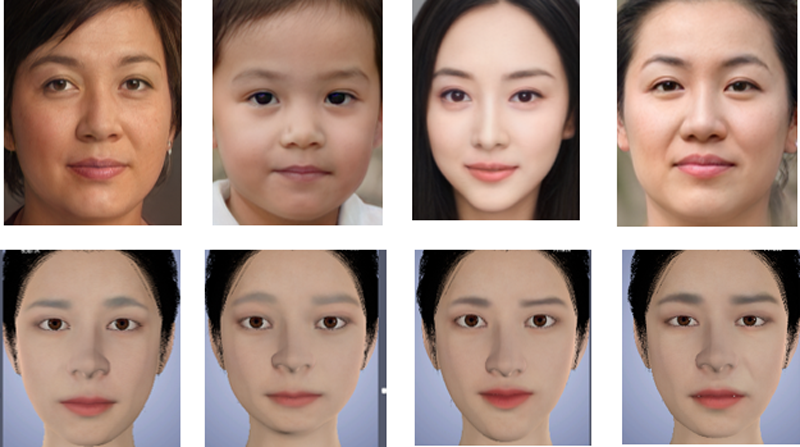

最后介紹一下AI捏臉，在游戲場景中如果能夠做到虛擬形象千人千面，而且它的虛擬形象能夠有游戲玩家一部分的臉部特征，就會提升用戶的代入感，AI捏臉以正面自拍照的方式輸入，在呼叫我們的AI介面以后，會生成一組高度還原用戶臉部特征的捏臉引數，基于捏臉引數自動生成3D模型，同時我們在追求幾何相似的同時，還將真實紋理、模型紋理相融合，使得它的紋理能提現玩家的一些面部特征，還原性更高，我們在集成上提供了非常簡單的介面，開發者可以便利地進行適配，也可以大幅地提升他的開發效果，
因為我們是純端側運行，在中高端機型AI捏臉時間小于4s，穩定性很高，同時我們的捏臉范圍不但支持面部，而且還支持五官、發型、眼鏡等；我們還融入了高度還原的真實紋理，有更好的還原度，并提供美觀度調整功能，可以控制最終的輸出圖美觀度，在開發效率上，開發者只需要兩步就可以呼叫我們的功能，第一步PC端進行模型自由適配，第二步在移動端以用戶的自拍照為輸入就可以呼叫我們的介面，整個程序非常簡單便捷，
希望大家可以進行深度的合作，謝謝！
