【Android】自定義 View 系列-ViewGroup

自定義 ViewGroup 其實也不復雜，但是要對子 View 的margin屬性支持，就還需要花點經歷，

下面自己寫了一個自定義的 FlowLayout，支持了本身的 padding 屬性的同時，也支持子 View 的 margin 屬性，基本注釋都已盡可能詳盡地寫在代碼中，

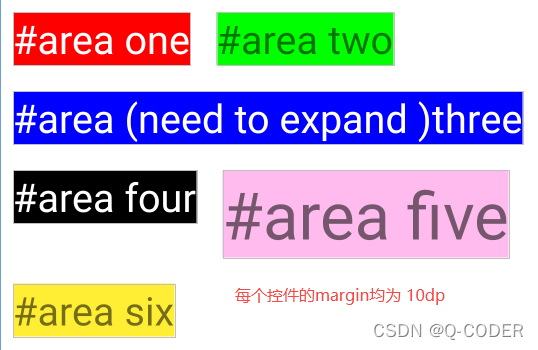

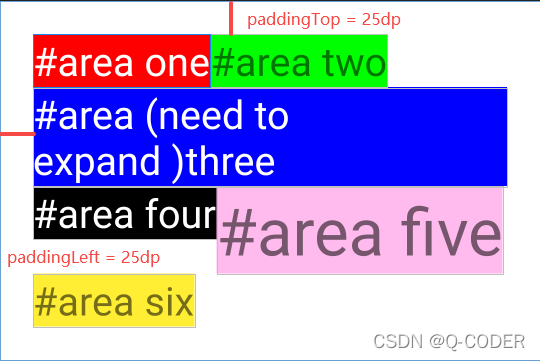

先上效果圖

兄弟們，上代碼

import android.content.Context
import android.graphics.Rect
import android.util.AttributeSet
import android.view.ViewGroup
import androidx.core.view.children
import kotlin.math.max

/**
 *
 * @Author: QCoder
 * @CreateDate: 2021/12/6
 * @Description: 流式布局，當一行放不下后，換行放
 * 支持了本身的 Padding 屬性，以及子 View 的 margin 屬性
 * @Email: 526416248@qq.com
 */
class QFlowLayout(context: Context, attrs: AttributeSet) : ViewGroup(context, attrs) {

    //通過矩陣記錄每個子 View margin 后的具體位置
    private val childrenBounds = mutableListOf<Rect>()
    override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
        //獲取 QFlowLayout 的寬高的期望值 (XSize) 和 測量模式（XMode），其中 X 代表寬或高，下面同義，
        val widthMode = MeasureSpec.getMode(widthMeasureSpec)
        val widthSize = MeasureSpec.getSize(widthMeasureSpec)
        val heightMode = MeasureSpec.getMode(heightMeasureSpec)
        val heightSize = MeasureSpec.getSize(heightMeasureSpec)

        // QFlowLayout 的實際寬度
        var selfWidth = 0
        // QFlowLayout 的實際高度
        var selfHeight = 0
        //當行的寬度（當行已有寬度，由子 View 和 margin，padding 屬性累加起來的）
        var currentLineWidth = 0
        //當行的高度
        var currentLineHeight = 0

        //遍歷測量子 View
        for (child in children) {
            //判斷，若 visibility == GONE ，即不可見又不占位置的時候，跳過測量
            if (child.visibility == GONE) continue
            //測量子 View，child 當前的子 View；XMeasureSpec 是QFlowLayout 對子 View 的期望
            measureChild(child, widthMeasureSpec, heightMeasureSpec)

            //獲取到子 View 的 layout屬性，
            val lp = child.layoutParams as MarginLayoutParams
            val childWidth = child.measuredWidth + lp.leftMargin + lp.rightMargin
            val childHeight = child.measuredHeight + lp.topMargin + lp.bottomMargin
            //判斷是否需要換行，true 需要換行；false 不需要換行
            if (currentLineWidth + childWidth > widthSize - paddingLeft - paddingRight) {

                //將當前寬度和原先的寬度對比后，重置寬度為當前子 View 寬度
                selfWidth = max(selfWidth, currentLineWidth)
                currentLineWidth = childWidth


                selfHeight += currentLineHeight
                currentLineHeight = childHeight
                childrenBounds.add(
                    //因為需要換行，所以當前的子 View 是在新的一行，那么
                    // left 左邊界 = 當前子View 的 leftMargin + QFlowLayout 的 paddingLeft
                    // top 上邊界 = 累計的高度 selfHeight + 當前子View 的 topMargin + QFlowLayout 的 paddingTop
                    // right 右邊界 = 當前子View 的寬度 + left
                    // bottom 下邊界 = top + 當前子View 的高度
                    Rect(
                        lp.leftMargin + paddingLeft, //left
                        selfHeight + lp.topMargin + paddingTop, //top
                        child.measuredWidth + lp.leftMargin + paddingLeft, //right
                        selfHeight + lp.topMargin + paddingTop + child.measuredHeight //bottom
                    )
                )
            } else {
                //因為不需要換行，所以當前的子 View 在當行的接軌上去，那么
                // left 左邊界 = 當行寬度 currentLineWidth + 當前子View 的 leftMargin + QFlowLayout 的 paddingLeft
                // top 上邊界 = 累計的高度 selfHeight + 當前子View 的 topMargin + QFlowLayout 的 paddingTop
                // right 右邊界 = 當行寬度 currentLineWidth + left
                // bottom 下邊界 = top + 當前子View 的高度
                childrenBounds.add(
                    Rect(
                        currentLineWidth + lp.leftMargin + paddingLeft,//left
                        selfHeight + lp.topMargin + paddingTop,//top
                        child.measuredWidth + currentLineWidth + lp.leftMargin + paddingLeft, //right
                        selfHeight + lp.topMargin + paddingTop + child.measuredHeight//bottom
                    )
                )

                //不需要換行，所以當前行的寬度 = 原來的寬度 + 當前子 View 的寬度
                currentLineWidth += childWidth
                //行的高度，我們只需要知道最高的那就行
                currentLineHeight = max(currentLineHeight, childHeight)
            }

        }
        selfWidth = max(selfWidth, currentLineWidth) + paddingRight + paddingLeft
        selfHeight += currentLineHeight + paddingTop + paddingBottom
        setMeasuredDimension(
            if (widthMode == MeasureSpec.EXACTLY) widthSize else selfWidth,
            if (heightMode == MeasureSpec.EXACTLY) heightSize else selfHeight
        )
    }

    override fun onLayout(changed: Boolean, l: Int, t: Int, r: Int, b: Int) {
        for ((index, child) in children.withIndex()) {
            val childBounds = childrenBounds[index]
            child.layout(
                childBounds.left,
                childBounds.top,
                childBounds.right,
                childBounds.bottom
            )
        }
    }

    override fun generateLayoutParams(attrs: AttributeSet?): LayoutParams {
        return MarginLayoutParams(context, attrs)
    }

    override fun generateLayoutParams(p: LayoutParams): LayoutParams {
        return MarginLayoutParams(p)
    }

    override fun generateDefaultLayoutParams(): LayoutParams {
        return MarginLayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT)
    }

}

最后，附上一個最近我整理的有關自定義 View 的知識網路結構圖

鏈接：https://pan.baidu.com/s/1COTMibrJtANax7cXYL_eeA
提取碼：tbok
