Flutter三棵樹理解

目錄介紹

• 01.Flutter三棵樹背景
• 02.Flutter中的三棵樹
• 03.Flutter三棵樹關系
• 04.運行時三棵樹結構
• 05.三棵樹的作用介紹

Flutter三棵樹背景

1.1 先思考一些問題

• Widget與Element是什么關系？它們是一一對應的還是怎么理解？
• createState 方法在什么時候呼叫？state 里面為啥可以直接獲取到 widget 物件？
• Widget 頻繁更改創建是否會影響性能？復用和更新機制是什么樣的？
• Widget、Element、RenderObject 三棵樹之間的關系是怎樣的？

1.2 Flutter中Dom樹

• 如何理解 DOM 樹這個概念
  • 它由頁面中每一個控制元件組成，這些控制元件所形成的一種天然的嵌套關系使其可以表示為 “樹” 結構，可以將這個概念應用在 Flutter 中，

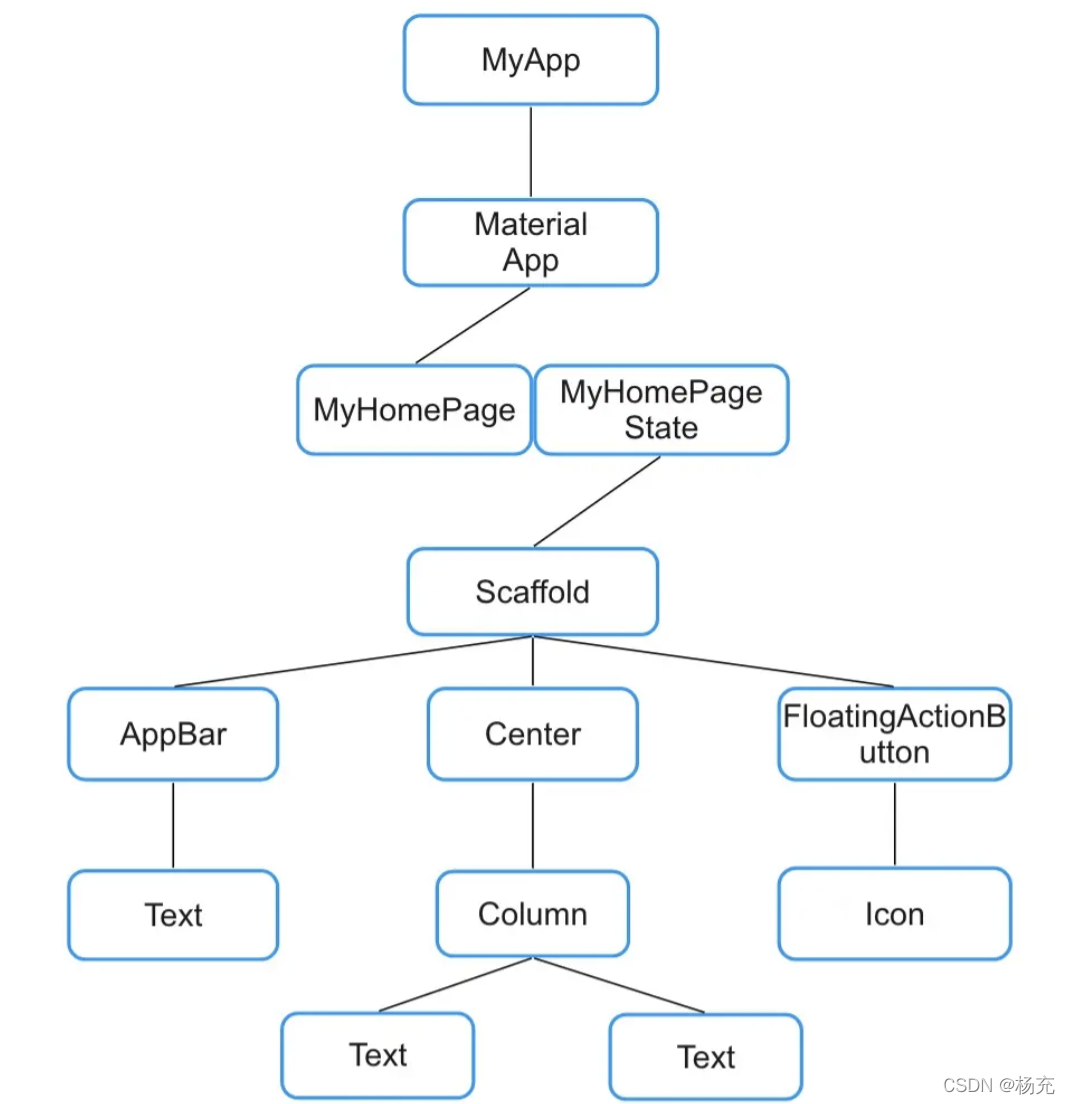

• 例如默認的計數器應用的結構如下圖：
  •

02.Flutter中的三棵樹

• 即Widget樹、Element樹和RenderObject樹，
  • Widget樹：控制元件的配置資訊，不涉及渲染，更新代價極低，
  • RenderObject樹：真正的UI渲染樹，負責渲染UI，更新代價極大，
  • Element樹：Widget樹和RenderObject樹之間的粘合劑,負責將Widget樹的變更以最低的代價映射到RenderObject樹上，
• Widget 樹
  • 我們平時用 Widget 使用宣告式的形式寫出來的界面，可以理解為 Widget 樹，這是要介紹的第一棵樹，
  • Widget的功能是“描述一個UI元素的配置資料”，它就是說，Widget其實并不是表示最侄訓制在設備螢屏上的顯示元素，而它只是描述顯示元素的一個配置資料，
• RenderObject 樹
  • Flutter 引擎需要把我們寫的 Widget 樹的資訊都渲染到界面上，這樣人眼才能看到，跟渲染有關的當然有一顆渲染樹 RenderObject tree，這是第二顆樹，渲染樹節點叫做 RenderObject，這個節點里面處理布局、繪制相關的事情，
  • 這兩個樹的節點并不是一一對應的關系，有些 Widget是要顯示的，有些 Widget ，比如那些繼承自 StatelessWidget & StatefulWidget 的 Widget 只是將其他 Widget 做一個組合，這些 Widget 本身并不需要顯示，因此在 RenderObject 樹上并沒有相對應的節點，
• Element 樹
  • Widget 樹是非常不穩定的，動不動就執行 build方法，一旦呼叫 build 方法意味著這個 Widget 依賴的所有其他 Widget 都會重新創建，如果 Flutter 直接決議 Widget樹，將其轉化為 RenderObject 樹來直接進行渲染，那么將會是一個非常消耗性能的程序，那對應的肯定有一個東西來消化這些變化中的不便，來做cache，
  • 因此，這里就有另外一棵樹 Element 樹，Element 樹這一層將 Widget 樹的變化（類似 React 虛擬 DOM diff）做了抽象，可以只將真正需要修改的部分同步到真實的 RenderObject 樹中，最大程度降低對真實渲染視圖的修改，提高渲染效率，而不是銷毀整個渲染視圖樹重建，

03.Flutter三棵樹關系

3.1 三棵樹架構關系

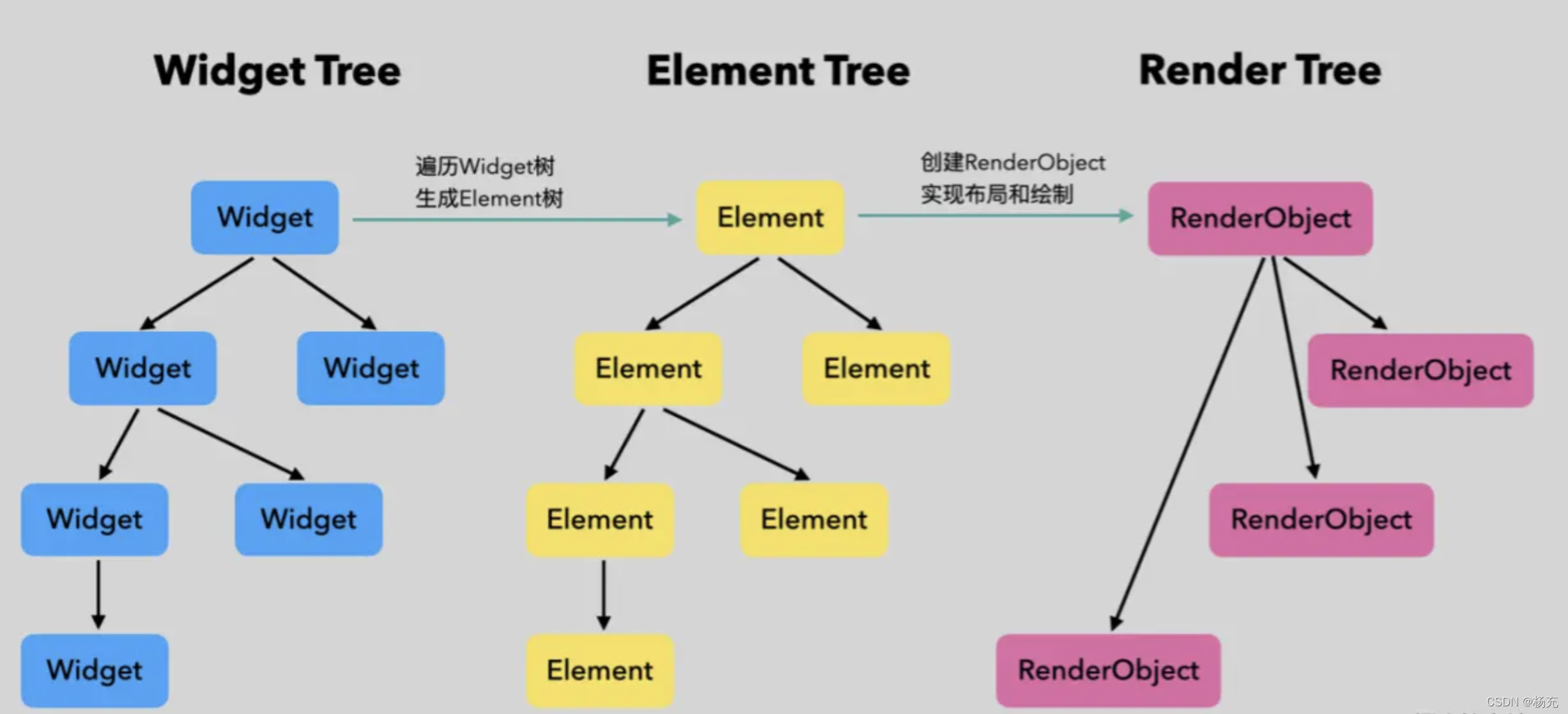

• 三棵樹架構圖
  •
• 總結的關系
  • widget 樹和 Element 樹節點是一一對應關系，每一個 Widget 都會有其對應的 Element，但是 RenderObject 樹則不然，只有需要渲染的 Widget 才會有對應的節點，
  • Element 樹相當于一個中間層，大管家，它對 Widget 和 RenderObject 都有參考，
  • 當 Widget 不斷變化的時候，將新 Widget 拿到 Element 來進行對比，看一下和之前保留的 Widget 型別和 Key 是否相同，如果都一樣，那完全沒有必要重新創建 Element 和 RenderObject，只需要更新里面的一些屬性即可，這樣可以以最小的開銷更新 RenderObject，引擎在決議 RenderObject 的時候，發現只有屬性修改了，那么也可以以最小的開銷來做渲染，
• 簡單總結一下
  • Widget 樹就是配置資訊的樹，我們平時寫代碼寫的就是這棵樹，
  • RenderObject 樹是渲染樹，負責計算布局，繪制，Flutter 引擎就是根據這棵樹來進行渲染的，
  • Element 樹作為中間者，管理著將 Widget 生成 RenderObject和一些更新操作，
• 舉個通俗例子
  • UI 渲染就像蓋一棟大樓，Widget 代表圖紙，表示我們想造怎樣的大樓，RenderObject 是根據圖紙干活的工人，而 Element 是監工，負責協調各方資源，統一調配，外部人員有事需要先找這個監工，

3.2 三者創建關系圖

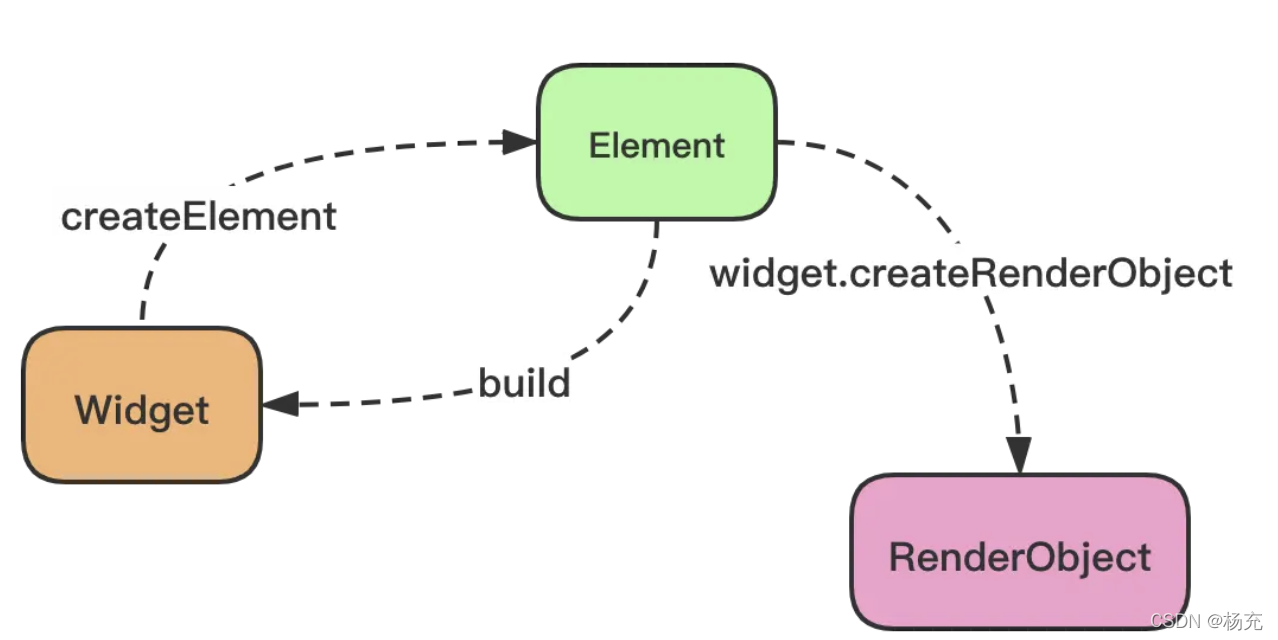

• 創建關系圖
  •
• 用文字描述三者創建關系
  • 首先是 Widget 通過呼叫其 createElement 方法創建出 Element 物件，
  • Element 繼續呼叫其持有 Widget 物件（Stateless）或 State 物件（Stateful）的 build 方法創建其子 widget 物件，往復回圈，繼續創建子Element，子 Element 持有父 Element 的參考，因此最侄訓形成出一顆 Element 樹，
  • 對于有 layout/paint 的能力控制元件，會創建 RenderObjectElement，在該 Element 的 mount 階段會創建其對應的 RenderObject 物件，

04.運行時三棵樹結構

4.1 三棵樹結構

• 認識了三棵樹之后，那Flutter是如何創建布局的？以及三棵樹之間他們是如何協同的呢？
  • 接下來就讓我們通過一個簡單的例子來剖析下它們內在的協同關系：

  class Tree extends StatelessWidget {
    @override
    Widget build(BuildContext context) {
      return Container(
        color: Colors.brown,
        child: Row(
          children: [
            new Image.network(
              "https://p1.ssl.qhmsg.com/dr/220__/t01d5ccfbf9d4500c75.jpg",
              width: 100,
              height: 100,
            ),
            new Text(
                "從網路加載圖片",
              style: TextStyle(
                fontSize: 16
              ),
            ),
          ],
        ),
      );
    }
  }


• 當runApp()被呼叫時，第一時間會在后臺發生以下事件：
  • Flutter會構建包含Widget(Container，Row，Image，Text)的Widgets樹；
  • Flutter遍歷Widget樹，然后根據其中的Widget呼叫createElement()來創建相應的Element物件，最后將這些物件組建成Element樹；
  • 接下來會創建第三個樹，這個樹中包含了與Widget對應的Element通過createRenderObject()創建的RenderObject；

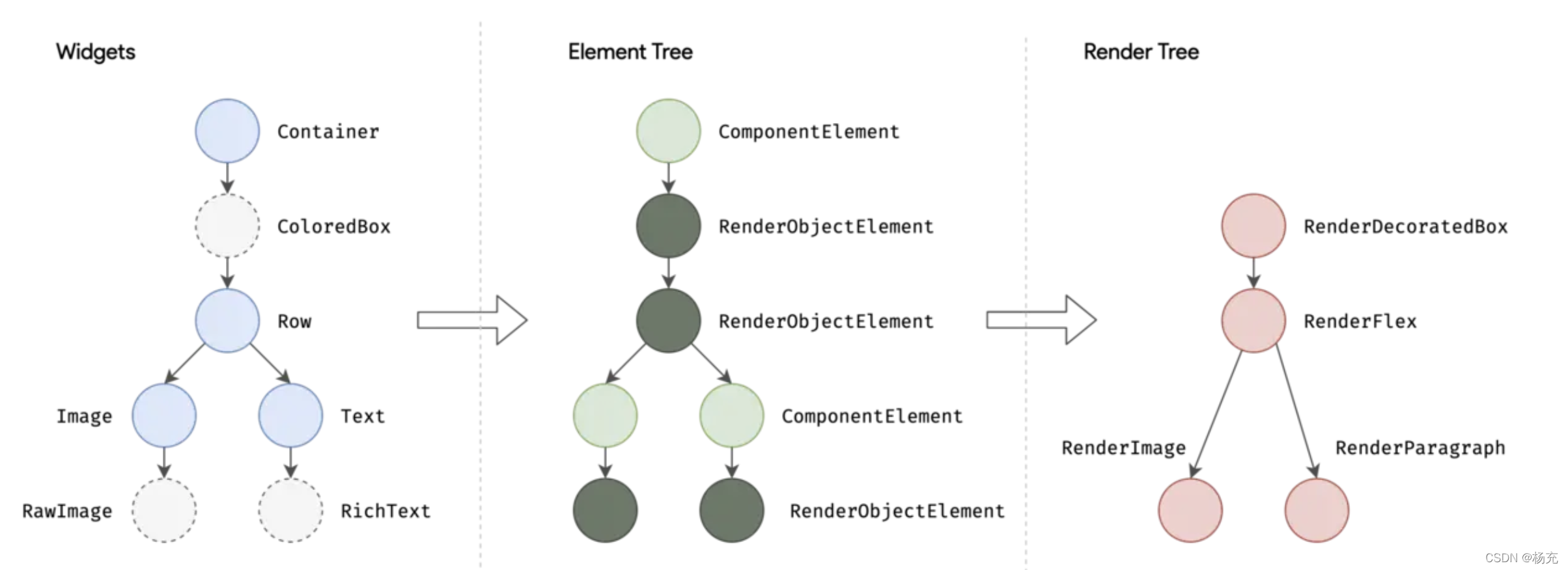

• 具體Flutter經過這三個步驟后的狀態
  •
• 總結一下三棵樹結構
  • Widget Tree： Widget 是 Flutter 面向開發者的上層介面，我們通過 widget 的層層嵌套，會形成一顆 Widget 樹，一個 Widget 可在多個位置復用，Flutter Framework 層為我們提供了一些常用的包裝或者容器的 Widget，比如 Container，其內部繼續嵌套了其他 Widget，如 Padding、Align 等等，所以，開發者撰寫的 Widget 樹和實際生成的 Widget 樹都會略有差別，如圖中虛線圓形標注的 ColorBox、RawImage 等，
  • Element Tree ：每一個 Widget 都會對應一個 Element，只不過 Element 分類不同，
  • RenderObject Tree：RenderObject 只負責最終的測量、布局和繪制，因此最終的 RenderObject Tree 是 Element Tree 剔除掉哪些包裝，最后組織而成的 Tree，

4.2 為何搞這多樹

• 分層：開發只關注widget
  • Framework 將復雜的內部設計、渲染邏輯與開發介面隔離開，應用層只需關注 Widget 開發即可，
• 高效：提交繪制效率
  • Tree 最大的共同特點就是快取，因為 Element、RenderObject 銷毀重建成本很高，一旦可以復用 ，那么快取可以大幅減少這種開銷，
  • 比如：當 Element 不需要重建時，更新 Widget 的參考就可以了；Layer Tree 的設計是將繪制圖層分開，方便提取和合成，合成層中的 transform 和 opacity 效果，都只是幾何變換、透明度變換等，不會觸發 layout 和 paint，直接由 GPU 完成即可，

05.三棵樹的作用介紹

5.1 簡單了解更新操作

• 簡而言之是為了性能，為了復用Element從而減少頻繁創建和銷毀RenderObject，
  • 因為實體化一個RenderObject的成本是很高的，頻繁的實體化和銷毀RenderObject對性能的影響比較大，所以當Widget樹改變的時候，Flutter使用Element樹來比較新的Widget樹和原來的Widget樹：

  //framework.dart
   @protected
    Element updateChild(Element child, Widget newWidget, dynamic newSlot) {
      if (newWidget == null) {
        if (child != null)
          deactivateChild(child);
        return null;
      }
      Element newChild;
      if (child != null) {
        assert(() {
          final int oldElementClass = Element._debugConcreteSubtype(child);
          final int newWidgetClass = Widget._debugConcreteSubtype(newWidget);
          hasSameSuperclass = oldElementClass == newWidgetClass;
          return true;
        }());
        if (hasSameSuperclass && child.widget == newWidget) {
          if (child.slot != newSlot)
            updateSlotForChild(child, newSlot);
          newChild = child;
        } else if (hasSameSuperclass && Widget.canUpdate(child.widget, newWidget)) {
          if (child.slot != newSlot)
            updateSlotForChild(child, newSlot);
          child.update(newWidget);
          assert(child.widget == newWidget);
          assert(() {
            child.owner._debugElementWasRebuilt(child);
            return true;
          }());
          newChild = child;
        } else {
          deactivateChild(child);
          assert(child._parent == null);
          newChild = inflateWidget(newWidget, newSlot);
        }
      } else {
        newChild = inflateWidget(newWidget, newSlot);
      }

      assert(() {
        if (child != null)
          _debugRemoveGlobalKeyReservation(child);
        final Key key = newWidget?.key;
        if (key is GlobalKey) {
          key._debugReserveFor(this, newChild);
        }
        return true;
      }());

      return newChild;
    }
  ...
    static bool canUpdate(Widget oldWidget, Widget newWidget) {
      return oldWidget.runtimeType == newWidget.runtimeType
          && oldWidget.key == newWidget.key;
    }


• 如果某一個位置的Widget和新Widget不一致，才需要重新創建Element；
• 如果某一個位置的Widget和新Widget一致時(兩個widget相等或runtimeType與key相等)，則只需要修改RenderObject的配置，不用進行耗費性能的RenderObject的實體化作業了；
  • 因為Widget是非常輕量級的，實體化耗費的性能很少，所以它是描述APP的狀態（也就是configuration）的最好工具；
  • 重量級的RenderObject（創建十分耗費性能）則需要盡可能少的創建，并盡可能的復用；

5.2 更新時三棵樹操作

• 因為Widget是不可變的，當某個Widget的配置改變的時候，整個Widget樹都需要被重建，
  • 例如當我們改變一個Text文本的時候，框架就會觸發一個重建整個Widget樹的動作，
  • 因為有了Element的存在，Flutter會比較新的Widget樹中的第一個Widget和之前的Widget，
  • 接下來比較Widget樹中之后Widget和之前Widget，以此類推，直到Widget樹比較完成，

    @override
    Widget build(BuildContext context) {
      return Container(
        color: Colors.brown,
        height: double.infinity,
        child: Row(
          children: [
            new Image.network(
              "https://p1.ssl.qhmsg.com/dr/220__/t01d5ccfbf9d4500c75.jpg",
              width: 100,
              height: 100,
            ),
            new Text(
                "改變UI",
              style: TextStyle(
                fontSize: 16
              ),
            ),
          ],
        ),
      );
    }


• Flutter遵循一個最基本的原則：判斷新的Widget和老的Widget是否是同一個型別：
  • 如果不是同一個型別，那就把Widget、Element、RenderObject分別從它們的樹（包括它們的子樹）上移除，然后創建新的物件；
  • 如果是一個型別，那就僅僅修改RenderObject中的配置，然后繼續向下遍歷，

推薦：https://github.com/yangchong211/YCFlutterUtils
