C#WindowForm如何在PictureBox中制作行游標？

您知道，我們可以輕松地為圖表制作線條游標（例如：圖）。但是有了 PictureBox，我該怎么做呢？有沒有人有解決方案？

uj5u.com熱心網友回復：

您可以攔截 MouseMove 和 Paint 事件。只需在油漆上畫十字。

使用 Paint 方法的好處是，原始影像不會發生變化，因此不需要恢復被十字準線覆寫的像素。

下面是一個例子：

我在 winform 上放置了一個圖片框并鏈接了一些事件。

using System;
using System.Drawing;
using System.Windows.Forms;

namespace MouseCrosshair
{
    public partial class Form1 : Form
    {
        // to store the latest mouse position
        private Point? _mousePos;
        // the pen to draw the crosshair.
        private Pen _pen = new Pen(Brushes.Red);

        public Form1()
        {
            InitializeComponent();
        }

        private void pictureBox1_MouseEnter(object sender, EventArgs e)
        {
            // when the mouse enters the picturebox, we just hide it.
            Cursor.Hide();
        }

        private void pictureBox1_MouseMove(object sender, MouseEventArgs e)
        {
            var pictureBox = (PictureBox)sender;
            // on a mouse move, save the current location (to be used when drawing the crosshair)
            _mousePos = e.Location;
            // force an update to the picturebox.
            pictureBox.Invalidate();
        }

        private void pictureBox1_Paint(object sender, PaintEventArgs e)
        {
            // if the mousepos is assigned (meaning we have a mouse pos, draw the crosshair)
            if (_mousePos.HasValue)
            {
                var pictureBox = (PictureBox)sender;
                // draw a vertical line
                e.Graphics.DrawLine(_pen, new Point(_mousePos.Value.X, 0), new Point(_mousePos.Value.X, pictureBox.Height));
                // draw a horizontal line
                e.Graphics.DrawLine(_pen, new Point(0, _mousePos.Value.Y), new Point(pictureBox.Width, _mousePos.Value.Y));
            }
        }

        private void pictureBox1_MouseLeave(object sender, EventArgs e)
        {
            // when the mouse is outside the picturebox, clear the mousepos
            _mousePos = null;
            // repaint the picturebox
            pictureBox1.Invalidate();
            // show the mouse cursor again.
            Cursor.Show();
        }
    }
}

由于事件使用sender，您可以將多個圖片框鏈接到這些事件。

也可以從 繼承PictureBox，并撰寫一個新CrosshairPictureBox控制元件，默認情況下它有一個十字準線。

如果您想在 a 中繪制圖表PictureBox，請使用 aBitmap并使用繪制該圖表Graphics.FromImage(bitmap)并將其放入PictureBox.Image. 不要忘記處理 Graphics 物件。

uj5u.com熱心網友回復：

您可以通過存盤接收到的最后一個點的位置來實作這一點，然后使用Graphics.DrawLine舊位置和新位置之間的方法繪制一條線。

另請注意，當滑鼠移動時，Control.MouseMove滑鼠指標移動的每個像素的事件不會在每次移動時收到。您確實Control.MouseMove以相當一致的時間間隔接收事件。這意味著滑鼠移動得越快，您實際收到的點就越遠。

查看此演練以獲取一些示例 -

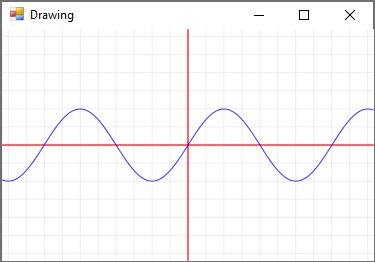

這是我撰寫的用于生成上圖的代碼，y = Sin(x)：

private void pictureBox1_Paint(object sender, PaintEventArgs e)
{
    var axisWidth = 3;
    var axisColor = Color.Red;
    var chartLineWidth = 2;
    var chartLineColor = Color.Blue;
    var scale = 90;
    var gridSize = 45;
    var gridLineWidth = 1;
    var gridLineColor = Color.LightGray;

    var g = e.Graphics;
    g.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;
    var w = pictureBox1.ClientRectangle.Width / 2;
    var h = pictureBox1.ClientRectangle.Height / 2;
    g.TranslateTransform(w, h);
    g.ScaleTransform(1, -1);

    //Draw grid
    for (int i = -w / gridSize; i <= w / gridSize; i  )
        using (var axisPen = new Pen(gridLineColor, gridLineWidth))
            g.DrawLine(axisPen, i * gridSize, -h, i * gridSize, h);

    for (int i = -h / gridSize; i <= h / gridSize; i  )
        using (var axisPen = new Pen(gridLineColor, gridLineWidth))
            g.DrawLine(axisPen, -w, i * gridSize, w, i * gridSize);

    //Draw axis
    using (var axisPen = new Pen(axisColor, axisWidth))
    {
        g.DrawLine(axisPen, -w, 0, w, 0); //X-Asxis
        g.DrawLine(axisPen, 0, -h, 0, h); //Y-Asxis
    }

    //Draw y = Sin(x)
    var points = new List<PointF>();
    for (var x = -w; x < w; x  )
    {
        var y = System.Math.Sin(x * Math.PI / 180);
        points.Add(new PointF(x, scale * (float)y));
    }
    using (var chartLinePen = new Pen(chartLineColor, chartLineWidth))
    {
        g.DrawCurve(chartLinePen, points.ToArray());
    }
    g.ResetTransform();
}

您還需要以下代碼來處理圖片框的大小調整：

private void MyForm_Load(object sender, EventArgs e)
{
    this.pictureBox1.GetType().GetProperty("ResizeRedraw",
        System.Reflection.BindingFlags.NonPublic |
        System.Reflection.BindingFlags.Instance).SetValue(
        this.pictureBox1, true);
}

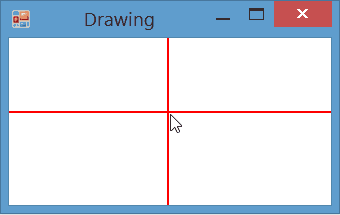

您還可以向控制元件添加十字準線和橡皮筋矩形，如下圖所示：
