如何在頁面上的Web元素之間繪制連接線

我想找到最簡單的準系統（也就是說，如果可能的話，沒有庫；這是一個學習練習）方法來在組件之間畫一條簡單的線。

我已經嘗試了幾件事。我還沒有完全作業，他們看起來都需要一些認真的時間來解決它們。我想知道的是正確/首選的方法是什么，以便我將時間花在正確的事情上，這是未來的觀點：

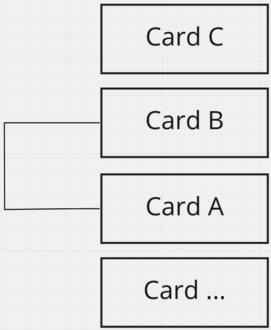

1. 我可以在任意兩個盒子之間添加任意數量的連接線，而不僅僅是連續的
2. 這些行服從調整大小和向下和向上滾動卡片
3. 有些卡片可能沒有終點，而是會終止頁面的左上角，等待卡片滾動到視圖中或被創建。

嘗試

我的第一個想法是左側完整列組件中的<canvas>，但將畫布和其中的繪圖與我的 div 對齊是一種痛苦，并且具有無限滾動的畫布。無法讓它作業。

接下來我嘗試了<div>s。就像McBrackets在這里所做的那樣。為 div 的頂部、底部和外邊緣著色，并將其與有問題的兩張卡片對齊，但是雖然我可以將它相對于卡片 a 定位，但我不知道如何將它停在卡片 b 處。

最后我嘗試了<SVG>s。只需.getElementById()再添加如下以上說明的SVG路徑。IE

    const connectingPath =
        "M "   aRect.left   " "   aRect.top   " "
        "H "   (aRect.left - 50)
        "V "   (bRect.top)
        "H "   (bRect.left);

似乎什么都沒有，事實證明它很難除錯，而且它看起來像一個更復雜的解決方案，因為我需要考慮調整大小等等。

uj5u.com熱心網友回復：

您可以通過從要連接的盒子中進行一些測量來應用類似的東西；offsetTop和clientHeight。

更新為未繪制的卡片要求添加了一些邏輯。

雖然這并不能完全模擬卡片的動態填充，但我進行了更新以展示如何處理僅繪制一張卡片的場景。

1. 使用默認值（1 和 5）單擊連接。這將顯示從框 1 開始的打開連接器。
2. 單擊“添加框 5”。這將添加缺少的框并更新連接器。

這里剩下的作業是創建一個事件監聽scroll器來檢查連接器串列。從那里您可以檢查兩個框是否出現在 DOM 中（參見checkConnectors函式）。如果它們出現，則傳遞addConnector將它們完全連接的值。

const connectButton = document.getElementById("connect");
const container = document.getElementById("container");
const error = document.getElementById("error");
const addBoxButton = document.getElementById("addBox");

const connectors = new Map();

const getMidpoint = element => element.offsetTop   element.clientHeight / 2;
const getElementAtBoxId = id => document.getElementById(`box${id}`);

connectButton.addEventListener("click", () => {
  const firstBoxId = document.getElementById("selectFirstBox").value;
  const secondBoxId = document.getElementById("selectSecondBox").value;

  if (firstBoxId === null && secondBoxId === null) return;

  error.style.display = firstBoxId === secondBoxId ? "block" : "none";

  if (firstBoxId === secondBoxId) return;

  const firstInput = getElementAtBoxId(firstBoxId);
  const secondInput = getElementAtBoxId(secondBoxId);

  // Check for undrawn cards
  if (firstInput && !secondInput || !firstInput && secondInput) {
    addConnector(firstBoxId, firstInput, secondBoxId, secondInput, true);
    return;
  }

  const firstBox = firstInput.offsetTop < secondInput.offsetTop ? firstInput : secondInput;
  const secondBox = firstInput.offsetTop < secondInput.offsetTop ? secondInput : firstInput;

  addConnector(firstBoxId, firstBox, secondBoxId, secondBox);
});

function addConnector(firstBoxId, firstBox, secondBoxId, secondBox, half = false) {
  const args = { firstBoxId, firstBox, secondBoxId, secondBox, half };
  if (!firstBox && !secondBox) throw new Error(`Invalid params: ${JSON.stringify(args)}`);

  const connectorId = `${firstBoxId}:${secondBoxId}`;
  let connector, color;

  if (connectors.has(connectorId)) color = connectors.get(connectorId).color;
  else color = '#'   Math.floor(Math.random() * 16777215).toString(16);

  if (half) {
    const box = firstBox ? firstBox : secondBox;
    // if firstBox draw up else draw down
    if (firstBox) {
      connector = buildConnector(getMidpoint(box), box.parentElement.clientHeight);
      connector.style.borderBottom = "unset";
    } else {
      // similar logic for draw up
    }
  } else {
    connector = buildConnector(getMidpoint(firstBox), getMidpoint(secondBox));
  }

  connector.style.borderColor = color;

  container.appendChild(connector);
  connectors.set(connectorId, { ...args, color });
}

function buildConnector(height1, height2) {
  const connector = document.createElement("div");

  connector.classList.add("connector");
  connector.style.top = `${height1}px`;
  connector.style.height = `${Math.abs(height2 - height1)}px`;

  return connector;
}

window.addEventListener("resize", () => {
  for (const connector of connectors.values()) {
    const { firstBoxId, firstBox, secondBoxId, secondBox, half } = connector;
    if(firstBox || secondBox) {
      addConnector(firstBoxId, firstBox, secondBoxId, secondBox, half);
      console.log(`resize detected, adjusting connector between ${firstBoxId} and ${secondBoxId}`);
    }
  }
});

addBoxButton.addEventListener("click", () => {
  const box = document.createElement("div");
  box.innerText = 5;
  box.id = "box5";
  box.classList.add("box");
  container.appendChild(box);

  addBoxButton.style.display = 'none';

  // check if connectors need to be updated
  checkConnectors();
});

function checkConnectors() {
  for (const connector of connectors.values()) {
    if (connector.half) {
      let { firstBox, firstBoxId, secondBox, secondBoxId } = connector;

      firstBox = firstBox ? firstBox : getElementAtBoxId(firstBoxId);
      secondBox = secondBox ? secondBox : getElementAtBoxId(secondBoxId);

      // both boxes in DOM -> update connector
      if (firstBox && secondBox) {
        addConnector(firstBoxId, firstBox, secondBoxId, secondBox);
      }
    }
  }
}

.box {
  border: solid 1px;
  width: 60px;
  margin-left: 30px;
  margin-bottom: 5px;
  text-align: center;
}

#inputs {
  margin-top: 20px;
}

#inputs input {
  width: 150px;
}

.connector {
  position: absolute;
  border-top: solid 1px;
  border-left: solid 1px;
  border-bottom: solid 1px;
  width: 29px;
}

#error {
  display: none;
  color: red;
}

<div id="container">
  <div id="box1" class="box">1</div>
  <div id="box2" class="box">2</div>
  <div id="box3" class="box">3</div>
  <div id="box4" class="box">4</div>
</div>
<div id="inputs">
  <input id="selectFirstBox" type="number" placeholder="Provide first box id" min="1" value="1" max="5" />
  <input id="selectSecondBox" type="number" placeholder="Provide second box id" min="1" value="5" max="5" />
  <div id="error">Please select different boxes to connect.</div>
</div>
<button id="connect">Connect</button>
<button id="addBox">Add box 5</button>
