1.前言

通常情況下，我們在做小紅點效果的時候，會有兩種選擇：

自定義BadgeView，然后設定給目標View
xml寫一個View，然后設定shape

有的同學可能會想，能實作不就行了嗎，是的，代碼優不優雅、騷不騷的不重要，代碼和人只要有一個能跑就行…

不過，今天來介紹一種不同的方式來實作小紅點效果，或許會讓你眼前一亮~

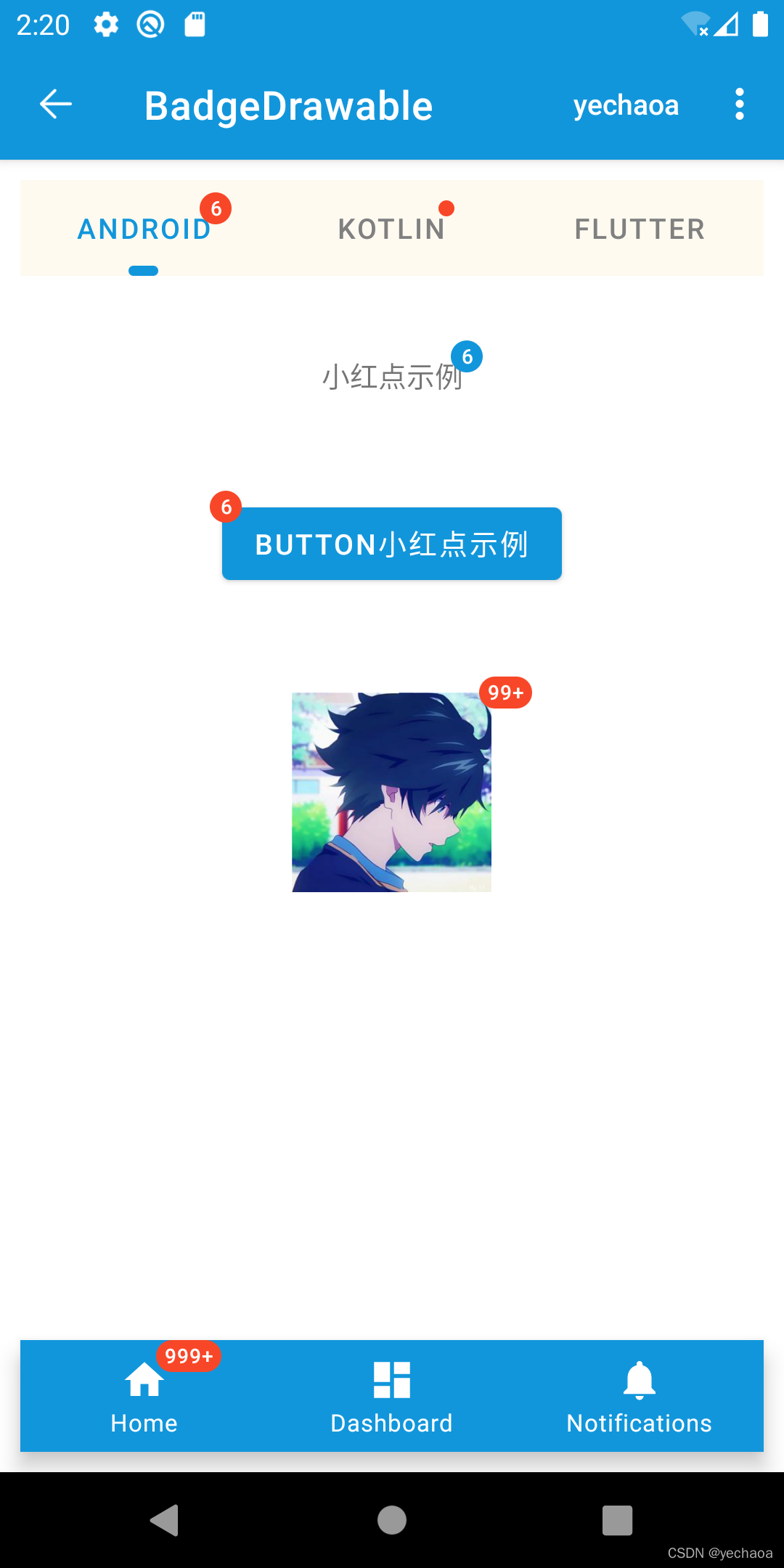

2.效果

在這里插入圖片描述

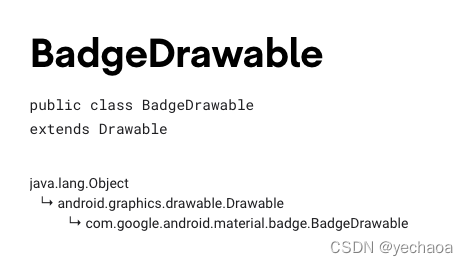

3.簡介

在這里插入圖片描述

用途：給View添加動態顯示資訊（小紅點提示效果）
app主題需使用Theme.MaterialComponents.*
api 要求18+ 也就Android 4.3以上（api等級對應關系）

4.實作拆解

4.1TabLayout

在這里插入圖片描述

xml:

    <com.google.android.material.tabs.TabLayout
        android:id="@+id/tab_layout"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:background="#FFFAF0"
        android:textAllCaps="false"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/include"
        app:tabIndicator="@drawable/shape_tab_indicator"
        app:tabIndicatorColor="@color/colorPrimary"
        app:tabIndicatorFullWidth="false"
        app:tabMaxWidth="200dp"
        app:tabMinWidth="100dp"
        app:tabMode="fixed"
        app:tabSelectedTextColor="@color/colorPrimary"
        app:tabTextColor="@color/gray">

        <com.google.android.material.tabs.TabItem
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Android" />

        <com.google.android.material.tabs.TabItem
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Kotlin" />

        <com.google.android.material.tabs.TabItem
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Flutter" />

    </com.google.android.material.tabs.TabLayout>

kotlin:

    private fun initTabLayout() {
        // 帶數字小紅點
        mBinding.tabLayout.getTabAt(0)?.let {
            it.orCreateBadge.apply {
                backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
                badgeTextColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.white)
                number = 6
            }
        }

        // 不帶數字小紅點
        mBinding.tabLayout.getTabAt(1)?.let {
            it.orCreateBadge.apply {
                backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
                badgeTextColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.white)
            }
        }
    }

4.2.TextView

在這里插入圖片描述

xml:

    <TextView
        android:id="@+id/tv_badge"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="30dp"
        android:text="小紅點示例"
        android:textAllCaps="false"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/tab_layout" />

kotlin:

    private fun initTextView() {
        // 在視圖樹變化
        mBinding.tvBadge.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
            override fun onGlobalLayout() {
                BadgeDrawable.create(this@BadgeDrawableActivity).apply {
                    badgeGravity = BadgeDrawable.TOP_END
                    number = 6
                    backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.colorPrimary)
                    isVisible = true
                    BadgeUtils.attachBadgeDrawable(this, mBinding.tvBadge)
                }
                mBinding.tvBadge.viewTreeObserver.removeOnGlobalLayoutListener(this)
            }
        })
    }

4.3.Button

xml:

    <FrameLayout
        android:id="@+id/fl_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="30dp"
        android:padding="10dp"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/tv_badge">

        <com.google.android.material.button.MaterialButton
            android:id="@+id/mb_badge"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Button小紅點示例" />

    </FrameLayout>

kotlin:

    private fun initButton() {
        mBinding.mbBadge.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
            @SuppressLint("UnsafeOptInUsageError")
            override fun onGlobalLayout() {
                BadgeDrawable.create(this@BadgeDrawableActivity).apply {
                    badgeGravity = BadgeDrawable.TOP_START
                    number = 6
                    backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
                    // MaterialButton本身有間距，不設定為0dp的話，可以設定badge的偏移量
                    verticalOffset = 15
                    horizontalOffset = 10
                    BadgeUtils.attachBadgeDrawable(this, mBinding.mbBadge, mBinding.flBtn)
                }
                mBinding.mbBadge.viewTreeObserver.removeOnGlobalLayoutListener(this)
            }
        })
    }

關于MaterialButton的使用及決議可查看：Android MaterialButton使用詳解，告別shape、selector

4.4.ImageView

xml:

    <FrameLayout
        android:id="@+id/fl_img"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="30dp"
        android:padding="10dp"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/fl_btn">

        <com.google.android.material.imageview.ShapeableImageView
            android:id="@+id/siv_badge"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:contentDescription="Image小紅點示例"
            android:src="@mipmap/ic_avatar" />

    </FrameLayout>

kotlin:

    private fun initImageView() {
        mBinding.sivBadge.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
            @SuppressLint("UnsafeOptInUsageError")
            override fun onGlobalLayout() {
                BadgeDrawable.create(this@BadgeDrawableActivity).apply {
                    badgeGravity = BadgeDrawable.TOP_END
                    number = 99999
                    // badge最多顯示字符，默認999+ 是4個字符（帶'+'號）
                    maxCharacterCount = 3
                    backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
                    BadgeUtils.attachBadgeDrawable(this, mBinding.sivBadge, mBinding.flImg)
                }
                mBinding.sivBadge.viewTreeObserver.removeOnGlobalLayoutListener(this)
            }
        })
    }

關于ShapeableImageView的使用及決議可查看：Android ShapeableImageView使用詳解，告別shape、三方庫

4.5.BottomNavigationView

xml：

    <com.google.android.material.bottomnavigation.BottomNavigationView
        android:id="@+id/navigation_view"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:layout_marginStart="0dp"
        android:layout_marginEnd="0dp"
        android:background="?android:attr/windowBackground"
        app:itemBackground="@color/colorPrimary"
        app:itemIconTint="@color/white"
        app:itemTextColor="@color/white"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:menu="@menu/navigation" />

kotlin：

    private fun initNavigationView() {
        mBinding.navigationView.getOrCreateBadge(R.id.navigation_home).apply {
            backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
            badgeTextColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.white)
            number = 9999
        }
    }

TabLayout和BottomNavigationView原始碼中直接提供了創建BadgeDrawable的api，未提供的使用BadgeUtils，

5.常用API整理

API	描述
backgroundColor	背景色
badgeTextColor	文本顏色
alpha	透明度
number	顯示的提示數字
maxCharacterCount	最多顯示字符數量（99+包括‘+’號）
badgeGravity	顯示位置
horizontalOffset	水平方向偏移量
verticalOffset	垂直方向偏移量
isVisible	是否顯示

6.原始碼決議

來一段最簡單的代碼示例看看：

BadgeDrawable.create(this@BadgeDrawableActivity).apply {
    // ...
    BadgeUtils.attachBadgeDrawable(this, mBinding.mbBadge, mBinding.flBtn)
}

不難發現，有兩個關鍵點：

BadgeDrawable.create
BadgeUtils.attachBadgeDrawable

下面繼續跟一下，看看原始碼里究竟是做了什么

6.1.BadgeDrawable.create

create實際呼叫的是構造方法：

  private BadgeDrawable(@NonNull Context context) {
    this.contextRef = new WeakReference<>(context);
    ThemeEnforcement.checkMaterialTheme(context);
    Resources res = context.getResources();
    badgeBounds = new Rect();
    shapeDrawable = new MaterialShapeDrawable();

    badgeRadius = res.getDimensionPixelSize(R.dimen.mtrl_badge_radius);
    badgeWidePadding = res.getDimensionPixelSize(R.dimen.mtrl_badge_long_text_horizontal_padding);
    badgeWithTextRadius = res.getDimensionPixelSize(R.dimen.mtrl_badge_with_text_radius);

    textDrawableHelper = new TextDrawableHelper(/* delegate= */ this);
    textDrawableHelper.getTextPaint().setTextAlign(Paint.Align.CENTER);
    this.savedState = new SavedState(context);
    setTextAppearanceResource(R.style.TextAppearance_MaterialComponents_Badge);
  }

構造方法里有這么一行：ThemeEnforcement.checkMaterialTheme(context); 檢測Material主題，如果不是會直接拋出例外

  private static void checkTheme(
      @NonNull Context context, @NonNull int[] themeAttributes, String themeName) {
    if (!isTheme(context, themeAttributes)) {
      throw new IllegalArgumentException(
          "The style on this component requires your app theme to be "
              + themeName
              + " (or a descendant).");
    }
  }

這也是上面為什么說主題要使用Theme.MaterialComponents.*

然后創建了一個文本繪制幫助類，TextDrawableHelper

比如設定文本居中：textDrawableHelper.getTextPaint().setTextAlign(Paint.Align.CENTER);

其他的就是text屬性的獲取和設定，跟我們平時設定一毛一樣，比較好理解，

繪制文本之后怎么顯示出來呢？繼續跟attachBadgeDrawable，

6.2.BadgeUtils.attachBadgeDrawable

    public static void attachBadgeDrawable(@NonNull BadgeDrawable badgeDrawable, @NonNull View anchor, @Nullable FrameLayout customBadgeParent) {
        setBadgeDrawableBounds(badgeDrawable, anchor, customBadgeParent);
        if (badgeDrawable.getCustomBadgeParent() != null) {
            badgeDrawable.getCustomBadgeParent().setForeground(badgeDrawable);
        } else {
            if (USE_COMPAT_PARENT) {
                throw new IllegalArgumentException("Trying to reference null customBadgeParent");
            }
            anchor.getOverlay().add(badgeDrawable);
        }
    }

這里先是判斷badgeDrawable.getCustomBadgeParent() != null，這個parent view的型別就是FrameLayout，不為空的情況下，層級前置，

為空的情況下先是判斷了if (USE_COMPAT_PARENT)，這里其實是對api level的判斷

    static {
        USE_COMPAT_PARENT = VERSION.SDK_INT < 18;
    }

核心代碼：

anchor.getOverlay().add(badgeDrawable);

如果有同學做過類似全域添加View的需求，這行代碼就看著比較熟悉了，

ViewOverlay，視圖疊加，也可以理解為浮層，在不影響子view的情況下，可以添加、洗掉View，這個api就是android 4.3加的，這也是為什么前面說api 要求18+，

ok，至此關于BadgeDrawable的使用和原始碼決議就介紹完了，

7.Github

https://github.com/yechaoa/MaterialDesign

歡迎去主頁或Github，查看更多關于MaterialDesign組件的分享，

8.相關檔案

BadgeDrawable
BadgeUtils
ViewOverlay
