一、什么是事件分發

所謂事件分發，就是將一次完整的點擊所包含的點擊事件傳遞到某個具體的View或ViewGroup，讓該View或該ViewGroup處理它（消費它），分發是從上往下（父到子）依次傳遞的，其中可能經過的物件有最上層Activity，中間層ViewGroup，最下層View，

二、Activity的層次結構

原始碼查找：
1.自己的Activity的setContentView()方法

 @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_event_distribution);
    }

2.跳轉到Activity.java的setContentView()方法，可以看到，呼叫了getWindow()的方法

  public void setContentView(@LayoutRes int layoutResID) {
        getWindow().setContentView(layoutResID);
        initWindowDecorActionBar();
    }

3.Activity.java的mWindow來自PhoneWindow

 mWindow = new PhoneWindow(this, window, activityConfigCallback);

4.PhoneWindow.java-->setContentView()--> installDecor()，在PhoneWindow中呼叫了installDecor()方法

  @Override
    public void setContentView(int layoutResID) {
        // Note: FEATURE_CONTENT_TRANSITIONS may be set in the process of installing the window
        // decor, when theme attributes and the like are crystalized. Do not check the feature
        // before this happens.
        if (mContentParent == null) {
            installDecor(); //繼續執行
        } else if (!hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
            mContentParent.removeAllViews();
        }
..................

5.PhoneWindow.java-->setContentView()--> installDecor()--> generateLayout(mDecor)，在 installDecor()中又繼續執行了generateLayout(mDecor)方法，

 mContentParent = generateLayout(mDecor);

6.PhoneWindow.java-->generateLayout()

ViewGroup generateLayout(DecorView decor)

7.PhoneWindow.java-->generateLayout()--> int layoutResource，layoutResource根據不同情況，回傳不同的資源檔案，也就是布局檔案，

  int layoutResource;

8.PhoneWindow.java-->generateLayout()-->R.layout.screen_title; 拿出一個常用的布局檔案，screen_title.xml

 layoutResource = R.layout.screen_title;

9.screen_title.xml的代碼， ViewStub是用來顯示ActionBar的，另外兩個FrameLayout，一個顯示TitleView，一個顯示ContentView，平時寫的內容，正是ContentView，

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:fitsSystemWindows="true">
    <!-- Popout bar for action modes -->
    <ViewStub android:id="@+id/action_mode_bar_stub"
              android:inflatedId="@+id/action_mode_bar"
              android:layout="@layout/action_mode_bar"
              android:layout_width="match_parent"
              android:layout_height="wrap_content"
              android:theme="?attr/actionBarTheme" />
    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="?android:attr/windowTitleSize"
        style="?android:attr/windowTitleBackgroundStyle">
        <TextView android:id="@android:id/title"
            style="?android:attr/windowTitleStyle"
            android:background="@null"
            android:fadingEdge="horizontal"
            android:gravity="center_vertical"
            android:layout_width="match_parent"
            android:layout_height="match_parent" />
    </FrameLayout>
    <FrameLayout android:id="@android:id/content"
        android:layout_width="match_parent"
        android:layout_height="0dip"
        android:layout_weight="1"
        android:foregroundGravity="fill_horizontal|top"
        android:foreground="?android:attr/windowContentOverlay" />
</LinearLayout>

如以下結構圖：

三、事件分發涉及到的主要方法

涉及到的方法

	@Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        //分發事件
        return super.dispatchTouchEvent(ev);
    }

    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        //攔截事件
        return super.onInterceptTouchEvent(ev);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        //消費事件
        return super.onTouchEvent(event);
    }

Activity涉及到的方法：dispatchTouchEvent()、onTouchEvent()

ViewGroup涉及到的方法：dispatchTouchEvent()、onInterceptTouchEvent()

View涉及到的方法：dispatchTouchEvent()、onTouchEvent()

四、事件分發流程

1.Activity把事件分發到ViewGroup

（1）事件傳遞

每一次事件分發，都是從dispatchTouchEvent()開始的，

1）查看Activity的原始碼，呼叫了getWindow().superDispatchTouchEvent(ev)

public boolean dispatchTouchEvent(MotionEvent ev) {
        if (ev.getAction() == MotionEvent.ACTION_DOWN) {
            onUserInteraction();
        }
        if (getWindow().superDispatchTouchEvent(ev)) {
            return true;
        }
        return onTouchEvent(ev);
    }

2）在Activity.java中可以看到，所以getWindow().superDispatchTouchEvent(ev)實際上是呼叫了PhoneWindow.java中的superDispatchTouchEvent(ev)方法，

 public Window getWindow() {
        return mWindow;
    }

 mWindow = new PhoneWindow(this, window, activityConfigCallback); //mWindow的定義

3）然后再看PhoneWindow.java中的superDispatchTouchEvent(ev)方法，是呼叫DecorView.java的mDecor.superDispatchTouchEvent(event)

  @Override
    public boolean superDispatchTouchEvent(MotionEvent event) {
        return mDecor.superDispatchTouchEvent(event);
    }

4）而DecorView是繼承FrameLayout，再繼承ViewGroup的

private DecorView mDecor; //實體物件
class DecorView extends FrameLayout; //繼承FrameLayout
 FrameLayout extends ViewGroup; //繼承ViewGroup

5）從上面四步來分析，Avtivity的getWindow().superDispatchTouchEvent()方法最后呼叫的是ViewGroup的dispatchTouchEvent()方法，從而實作了事件從Activity的dispatchTouchEvent()向下傳遞到ViewGroup的dispatchTouchEvent()方法，

（2）總結

6）回傳值分析，

如果Avtivity的getWindow().superDispatchTouchEvent()回傳true，則Avtivity的dispatchTouchEvent()，也會回傳true，表示點擊事件順利分發給ViewGroup，由ViewGroup繼續進行下一層的分發，Avtivity的分發任務結束，
如果回傳false，表示此次點擊事件由Avtivity層消費，會執行Avtivity的onTouchEvent()，無論onTouchEvent()這個方法回傳的是true或者false，本次的事件分發都結束了，

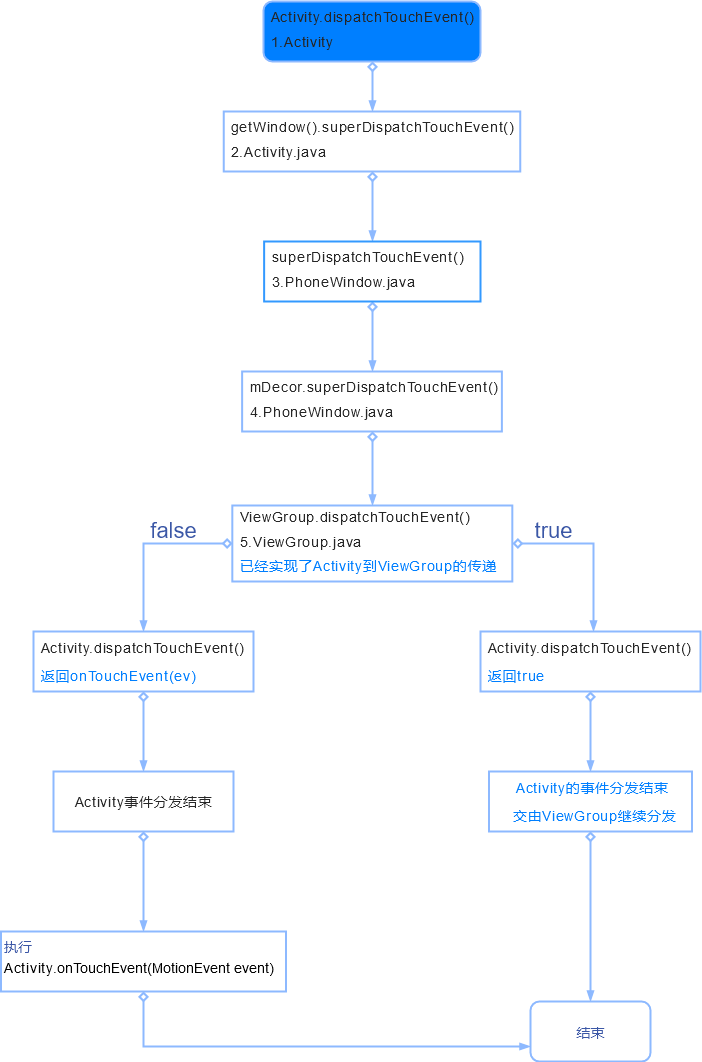

（3）流程圖


2.ViewGroup把事件分發到ViewGroup或View

（1）事件攔截

ViewGroup.java中的部分代碼
ViewGroup-->dispatchTouchEvent()

public boolean dispatchTouchEvent(MotionEvent ev) {
				if (!disallowIntercept) {
                    intercepted = onInterceptTouchEvent(ev);
                    ev.setAction(action); // restore action in case it was changed
                } else {
                    intercepted = false;
                }
 }

方法中使用了onInterceptTouchEvent(ev)方法

如果回傳true，則表示ViewGroup攔截此次事件，
如果回傳false，則表示ViewGroup不攔截，事件繼續往下分發，
onInterceptTouchEvent(ev)默認回傳不攔截，可以在ViewGroup中重寫改方法來攔截事件，
不攔截事件，則會呼叫ViewGroup的onTouchEvent()來處理點擊事件，把事件消費掉，

（2）分發

這個原始碼中，使用到了intercepted這個變數，主要作用是來遍歷子ViewGroup和View，

當intercepted為false的時候，遍歷子ViewGroup和子View，因為這個事件沒有被消費掉，繼續分發到子ViewGroup和子View，
當intercepted為true的時候，該事件已經被消費，不會繼續往下分發，也不會遍歷子ViewGroup和子View，也不會執行if陳述句里面的方法，
進入if陳述句中判斷點擊事件的觸摸范圍（焦點）是否屬于某個子ViewGroup或者子View，
如果觸摸范圍屬于子View，則呼叫子View的dispatchTouchEvent()方法，
如果觸摸范圍屬于子ViewGroup，則繼續遍歷下一層的ViewGroup或者View，
遍歷到最下層的View，還是找不到消費此處事件的View，則依次回呼上一層的ViewGroup的onTouchEvent()方法，直到回呼到Activity的onTouchEvent()方法，

 			// Check for interception.
            final boolean intercepted;

			if (!canceled && !intercepted) {

                // If the event is targeting accessibility focus we give it to the
                // view that has accessibility focus and if it does not handle it
                // we clear the flag and dispatch the event to all children as usual.
                // We are looking up the accessibility focused host to avoid keeping
                // state since these events are very rare.
                View childWithAccessibilityFocus = ev.isTargetAccessibilityFocus()
                        ? findChildWithAccessibilityFocus() : null;

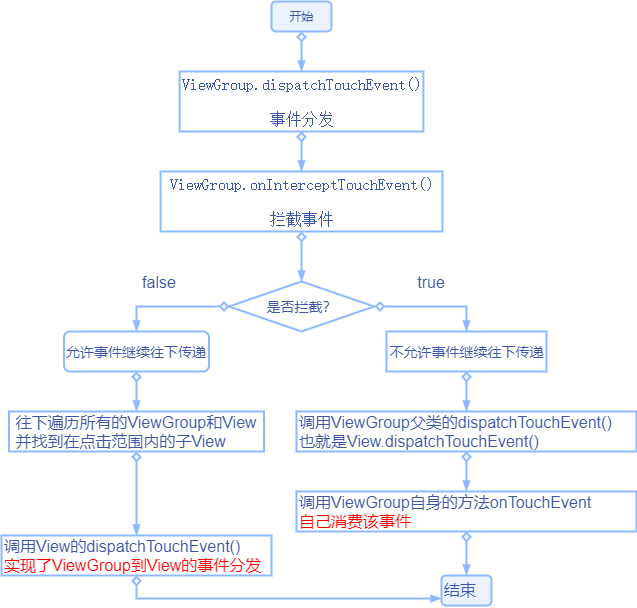

（3）流程圖


3.View的事件分發

（1）分析

View的dispatchTouchEvent()的原始碼

 public boolean dispatchTouchEvent(MotionEvent event) {
        // If the event should be handled by accessibility focus first.
        if (event.isTargetAccessibilityFocus()) {
            // We don't have focus or no virtual descendant has it, do not handle the event.
            if (!isAccessibilityFocusedViewOrHost()) {
                return false;
            }
            // We have focus and got the event, then use normal event dispatch.
            event.setTargetAccessibilityFocus(false);
        }

        boolean result = false;

        if (mInputEventConsistencyVerifier != null) {
            mInputEventConsistencyVerifier.onTouchEvent(event, 0);
        }

        final int actionMasked = event.getActionMasked();
        if (actionMasked == MotionEvent.ACTION_DOWN) {
            // Defensive cleanup for new gesture
            stopNestedScroll();
        }

        if (onFilterTouchEventForSecurity(event)) {
            if ((mViewFlags & ENABLED_MASK) == ENABLED && handleScrollBarDragging(event)) {
                result = true;
            }
            //noinspection SimplifiableIfStatement
            ListenerInfo li = mListenerInfo;
            if (li != null && li.mOnTouchListener != null
                    && (mViewFlags & ENABLED_MASK) == ENABLED
                    && li.mOnTouchListener.onTouch(this, event)) {
                result = true;
            }

            if (!result && onTouchEvent(event)) {
                result = true;
            }
        }

        if (!result && mInputEventConsistencyVerifier != null) {
            mInputEventConsistencyVerifier.onUnhandledEvent(event, 0);
        }

        // Clean up after nested scrolls if this is the end of a gesture;
        // also cancel it if we tried an ACTION_DOWN but we didn't want the rest
        // of the gesture.
        if (actionMasked == MotionEvent.ACTION_UP ||
                actionMasked == MotionEvent.ACTION_CANCEL ||
                (actionMasked == MotionEvent.ACTION_DOWN && !result)) {
            stopNestedScroll();
        }

        return result;
    }

在View的dispatchTouchEvent()方法中首先會呼叫onTouch()方法，如果onTouch()方法能夠消費該事件，就會直接回傳True，從而直接結束View的dispatchTouchEvent()方法，不再執行onTouchEvent()方法；
如果onTouch()方法不能消費該事件，就會回傳False，從而繼續執行onTouchEvent``()方法，
如果onTouchEvent()能夠消費該事件，就會回傳True從而直接結束dispatchTouchEvent()方法，
如果onTouchEvent()方法也不能消費該事件，就會回傳默認的False從而回呼到上一層ViewGroup的onTouchEvent()方法，直到回呼到Activity的onTouchEvent``()方法，

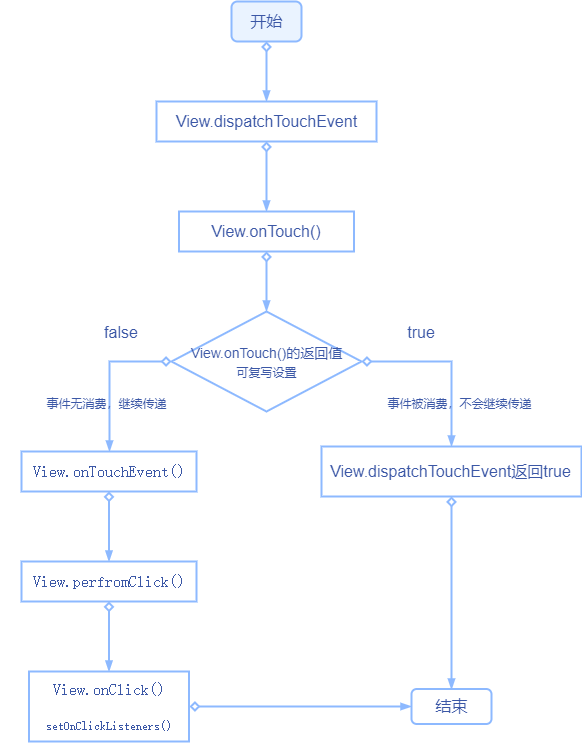

（2）流程圖


五、具體例子

（0）測驗代碼

共有三種型別和四個測驗代碼

Activity：EventDistributionActivity

ViewGroup：EventDistributionLinearLayout1、EventDistributionLinearLayout2

View：EventDistributionButton

分別代碼：
EventDistributionActivity.java

public class EventDistributionActivity extends BaseActivity {
    Button mBtn;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_event_distribution);
        mBtn = findViewById(R.id.btn);
        OnClick();
    }

    public void OnClick() {
        mBtn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Log.v("showLog", "按鈕被點擊！");
            }
        });

        mBtn.setOnTouchListener(new View.OnTouchListener() {
            @Override
            public boolean onTouch(View v, MotionEvent event) {
                boolean dis = false;
                Log.v("showLog", "Button.Touch()=" + dis);
                return dis;
            }
        });
    }

    @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        //分發事件
        boolean dis = super.dispatchTouchEvent(ev);
        Log.v("showLog", "Activity.dispatchTouchEvent()=" + dis);
        return dis;
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        //處理事件
        boolean dis = super.onTouchEvent(event);
        Log.v("showLog", "Activity.onTouchEvent()=" + dis);
        return dis;
    }

}

EventDistributionLinearLayout1.java


public class EventDistributionLinearLayout1 extends LinearLayout {
    public EventDistributionLinearLayout1(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        //分發事件
        boolean dis = super.dispatchTouchEvent(ev);
        Log.v("showLog", "LinearLayout1.dispatchTouchEvent()=" + dis);
        return dis;
    }

    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        //攔截事件
        boolean dis = super.onInterceptTouchEvent(ev);
        Log.v("showLog", "LinearLayout1.onInterceptTouchEvent()=" + dis);
        return dis;
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        //消費事件
        boolean dis = super.onTouchEvent(event);
        Log.v("showLog", "LinearLayout1.onTouchEvent()=" + dis);
        return dis;
    }
}

EventDistributionLinearLayout2.java

public class EventDistributionLinearLayout2 extends LinearLayout {
    public EventDistributionLinearLayout2(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        //分發事件
        boolean dis = super.dispatchTouchEvent(ev);
        Log.v("showLog", "LinearLayout2.dispatchTouchEvent()=" + dis);
        return dis;
    }

    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        //攔截事件
        boolean dis = super.onInterceptTouchEvent(ev);
        dis = true;
        Log.v("showLog", "LinearLayout2.onInterceptTouchEvent()=" + dis);
        return dis;
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        //消費事件
        boolean dis = super.onTouchEvent(event);
        Log.v("showLog", "LinearLayout2.onTouchEvent()=" + dis);
        return dis;
    }
}

EventDistributionButton.java


public class EventDistributionButton extends Button {
    public EventDistributionButton(Context context, AttributeSet attrs) {
        super(context, attrs);
    }
    @Override
    public boolean dispatchTouchEvent(MotionEvent event) {
        //分發事件
        boolean dis = super.dispatchTouchEvent(event);
        Log.v("showLog", "Button.dispatchTouchEvent()=" + dis);
        return dis;
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        //消費事件
        boolean dis = super.onTouchEvent(event);
        Log.v("showLog", "Button.onTouchEvent()=" + dis);
        return dis;
    }

    @Override
    public boolean performClick() {
        boolean dis = super.performClick();
        Log.v("showLog", "Button.performClick()="+dis);
        return dis;
    }

}

activity_event_distribution.xml

<?xml version="1.0" encoding="utf-8"?>
<com.lanjiabin.systemtest.event.EventDistributionLinearLayout1 xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".event.EventDistributionActivity">

    <com.lanjiabin.systemtest.event.EventDistributionLinearLayout2
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">

        <com.lanjiabin.systemtest.event.EventDistributionButton
            android:background="@drawable/button_color_circle_shape1"
            android:id="@+id/btn"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:layout_marginTop="300dp"
            android:text="點擊" />

    </com.lanjiabin.systemtest.event.EventDistributionLinearLayout2>

</com.lanjiabin.systemtest.event.EventDistributionLinearLayout1>

效果圖：一個LinearLayout1包含LinearLayout2再包含一個Button

界面只有一個按鈕

（1）測驗1

測驗用例：按鈕消費事件，和空白處不消費事件

按住按鈕不松開,事件被Button的onTouchEvent()消費

LinearLayout1.onInterceptTouchEvent()=false
LinearLayout2.onInterceptTouchEvent()=false
Button.Touch()=false
Button.onTouchEvent()=true
Button.dispatchTouchEvent()=true
LinearLayout2.dispatchTouchEvent()=true
LinearLayout1.dispatchTouchEvent()=true
Activity.dispatchTouchEvent()=true

按住空白處不松開，沒有事件被消費

LinearLayout1.onInterceptTouchEvent()=false
LinearLayout2.onInterceptTouchEvent()=false
LinearLayout2.onTouchEvent()=false
LinearLayout2.dispatchTouchEvent()=false
LinearLayout1.onTouchEvent()=false
LinearLayout1.dispatchTouchEvent()=false
Activity.onTouchEvent()=false
Activity.dispatchTouchEvent()=false

（2）測驗2

測驗用例：在LinearLayout2處截斷

修改代碼：EventDistributionLinearLayout2.java

 @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        //攔截事件
        boolean dis = super.onInterceptTouchEvent(ev);
        dis = true;
        Log.v("showLog", "LinearLayout2.onInterceptTouchEvent()=" + dis);
        return dis;
    }

按住按鈕不松開：事件截斷生效，將不會繼續遍歷下層的ViewGroup或者View，所以日志中看不到Button的日志列印，

LinearLayout1.onInterceptTouchEvent()=false
LinearLayout2.onInterceptTouchEvent()=true  //截斷生效
LinearLayout2.onTouchEvent()=false
LinearLayout2.dispatchTouchEvent()=false
LinearLayout1.onTouchEvent()=false
LinearLayout1.dispatchTouchEvent()=false
Activity.onTouchEvent()=false
Activity.dispatchTouchEvent()=false

（3）測驗3

測驗用例：在View中onTouch()中回傳true

也就是在Button中設定onTouch()回傳true，則不會產生點擊事件，完整的點擊事件是被按下和松開的，所以上面沒有點擊按鈕的監聽事件的列印日志，

首先，看看完整的點擊事件日志，去掉先前測驗的改變的代碼，

LinearLayout1.onInterceptTouchEvent()=false
LinearLayout2.onInterceptTouchEvent()=false
Button.Touch()=false
Button.onTouchEvent()=true  //觸摸按下事件被消費
Button.dispatchTouchEvent()=true
LinearLayout2.dispatchTouchEvent()=true
LinearLayout1.dispatchTouchEvent()=true
Activity.dispatchTouchEvent()=true  //觸摸按下的事件處理結束
LinearLayout1.onInterceptTouchEvent()=false  //開始觸摸i抬起的事件
LinearLayout2.onInterceptTouchEvent()=false
Button.Touch()=false
Button.onTouchEvent()=true //觸摸抬起的事件被消費
Button.dispatchTouchEvent()=true
LinearLayout2.dispatchTouchEvent()=true
LinearLayout1.dispatchTouchEvent()=true
Activity.dispatchTouchEvent()=true
按鈕被點擊！  //onClick
Button.performClick()=true

開始測驗用例：

修改代碼：
EventDistributionActivity.java，將boolean dis = false;修改為boolean dis = true;

  mBtn.setOnTouchListener(new View.OnTouchListener() {
            @Override
            public boolean onTouch(View v, MotionEvent event) {
                boolean dis = true;
                Log.v("showLog", "Button.Touch()=" + dis);
                return dis;
            }
        });

按下和松開按鈕：可以看到，事件被Button.Touch()消費了，因為在Touch()回傳了true，事件沒有繼續傳遞下去，所以onClick事件沒有被觸發，沒有生效，

LinearLayout1.onInterceptTouchEvent()=false
LinearLayout2.onInterceptTouchEvent()=false
Button.Touch()=true  //觸摸事件被消費
Button.dispatchTouchEvent()=true
LinearLayout2.dispatchTouchEvent()=true
LinearLayout1.dispatchTouchEvent()=true
Activity.dispatchTouchEvent()=true //觸摸按下事件處理完畢
LinearLayout1.onInterceptTouchEvent()=false
LinearLayout2.onInterceptTouchEvent()=false
Button.Touch()=true
Button.dispatchTouchEvent()=true
LinearLayout2.dispatchTouchEvent()=true
LinearLayout1.dispatchTouchEvent()=true
Activity.dispatchTouchEvent()=true

編程中我們會遇到多少挫折？表放棄，沙漠盡頭必是綠洲，

轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/4143.html

標籤：Android

上一篇：社招三面落榜【無緣阿里】，幸獲美團內推名額，4面攬下offer。

下一篇：Android連載9-碎片的生命周期

理解并測驗什么是Android事件分發

一、什么是事件分發

二、Activity的層次結構

三、事件分發涉及到的主要方法

四、事件分發流程

1.Activity把事件分發到ViewGroup

（1）事件傳遞

（2）總結

（3）流程圖

2.ViewGroup把事件分發到ViewGroup或View

（1）事件攔截

（2）分發

（3）流程圖

3.View的事件分發

（1）分析

（2）流程圖

五、具體例子

（0）測驗代碼

（1）測驗1

（2）測驗2

（3）測驗3
