我無法表示以UML類圖下面的一段代碼：
public class Test {
// something
}
public class Bar<T> {
private T item;
public Bar(T item) {
this.item = item;
}
// something
}
public class Foo<T> {
private Bar<T> bar;
public Foo(Bar<T> bar) {
this.bar = bar;
}
// something
}
public class Caller {
private Test item;
private Foo<Test> foo;
private Bar<Test> bar;
public Caller() {
item = new Test();
bar = new Bar<Test>(item);
foo = new Foo<Test>(bar);
}
// something
}

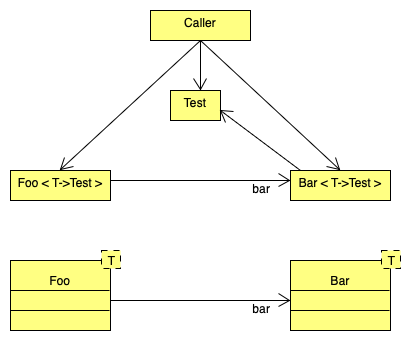

截至目前，我認為代表這樣說：
因為我知道你不能直接系結關聯，但你首先需要一個系結類。我不知道這是否是正確的，如果是這樣，就不會這樣的結果更加復雜的圖中，當有更多的類？
uj5u.com熱心網友回復：
完成你的圖表？
關聯不能被系結的假設似乎沒有根據。根據 UML 規范，分類器可以模板化，模板可以系結。這對于類來說很簡單。關聯也是分類器，我沒有發現一般規則不適用于它們的證據。

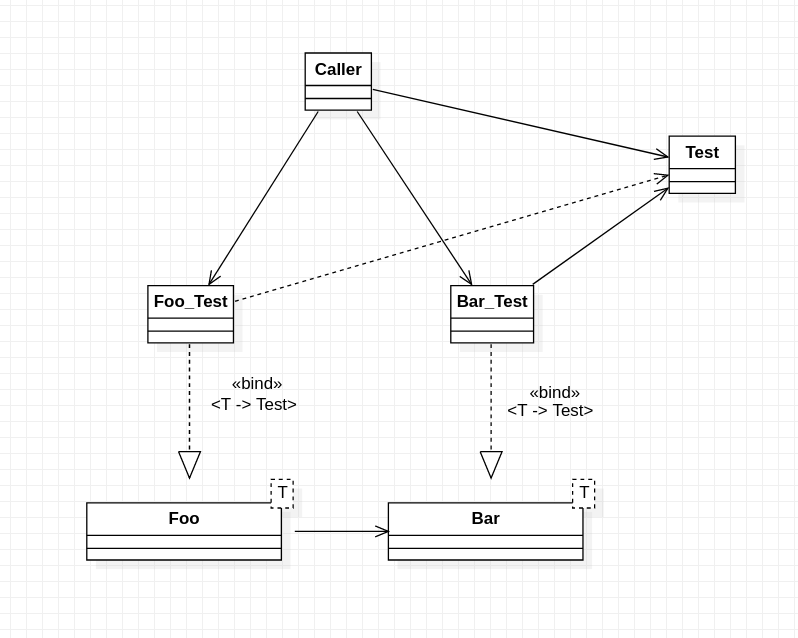

因此，如果您認為它增加了可讀性，您可以很好地完成您的圖表。使用相同的符號：在Foo_Testand之間添加一個關聯Bar_Test，以及?bind?從該關聯到模板關聯的箭頭（順便說一句。用箭頭鏈接兩行可能看起來很奇怪，但即使它是速率，它也是合法的；泛化也是可能的關聯，請參見
理想情況下，底部將在單獨的圖表中。但是如果你保留它，你可能會避免和之間的關聯Bar（Test因為它是從模板中的 a 推匯出來的item: T），除非你認為它很重要。
