HarmonyOS Connect設備開發，相信不少剛入門的開發者都被這些問題所困擾，面對五花八門的開發板不知道該怎么選取？芯片、模組、開發板傻傻分不清？如何使用代碼控制開發板？
本期，我們將一一為你解答，
一、芯片適配方案
芯片，是一種將電路集中制造在半導體晶圓表面上的小型化方式，它可以通過系統指令對埠設備進行控制，如果把系統比作一個設備的靈魂，那么芯片就是設備的心臟，芯片廠商基于OpenHarmony的Linux內核、LiteOS-A內核及LiteOS-M內核，面向 HarmonyOS Connect 業務提供了不同的芯片適配方案，如圖1所示：

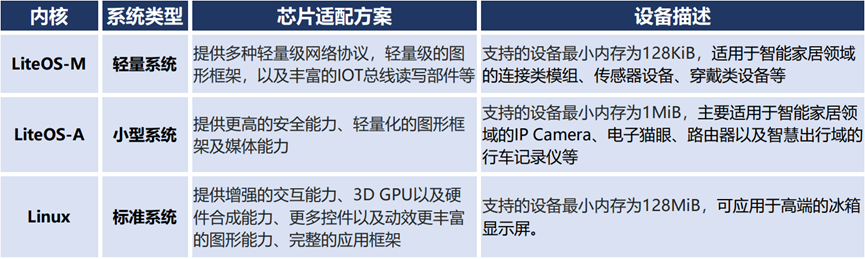

圖1 芯片適配方案
在HarmonyOS Connect設備開發程序中，采用通過 HarmonyOS Connect 認證的芯片和模組能幫開發者縮短設備開發和認證周期，如圖2所示，列舉了官網上已認證的幾款芯片：

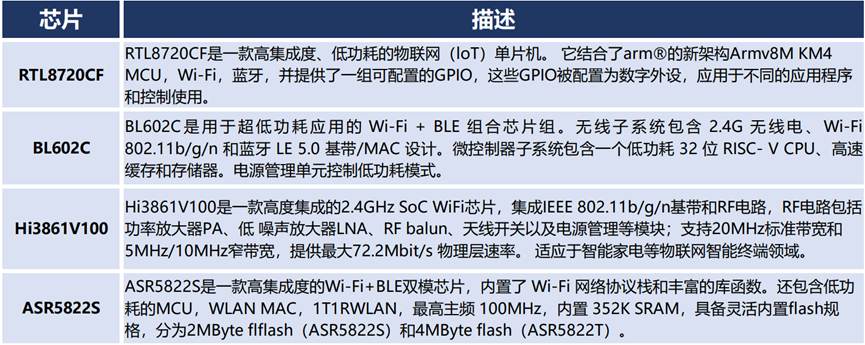

圖2 已認證的芯片
不同型別的芯片適用于不同領域的產品，因此，可以得出一個結論，在進行設備開發前，我們應該明確所開發的設備的型別并選取適合的芯片，
二、芯片、模組、開發板
在設備開發程序中，我們接觸最多的就是芯片、模組、開發板，它們之間有何區別及聯系，我們應該怎么選取呢？下文將為你解答，
1. 芯片
如圖3所示，是一款高度集成的2.4GHz SoC Wi-Fi的Hi3861V100芯片，這個僅有指甲蓋大小的空間里，卻集成了IEEE 802.11b/g/n基帶、功率放大器PA、低噪聲放大器LNA、RF balun、天線開關以及電源管理等模塊，
圖3 Hi3861V100芯片
由于芯片的尺寸較小，管腳沒有直接引出，天線、電容、電感以及MCU都需要借助外部電路去布置，如果開發者想利用芯片實作Wi-Fi功能，就需要設計芯片的天線部分電路并增加Flash芯片來保存資料，這個實作程序研發成本較高，至此，便有了下面的模組，
2. 模組
很多模組廠商針對各類芯片設計出各式各樣的模組，如圖4所示，是 Hi3861RNIV100模組，相較于Hi3861V100芯片，該模組還集成了電源電路、Flash芯片、天線電路等，讓開發者直接忽略了上節中芯片Wi-Fi功能實作的部分，大大降低了Wi-Fi開發的難度，同時，模組還可以滿足用戶對芯片二次開發的需求，
圖4 Hi3861RNIV100模組
模組是面向產品的，模組在完成測驗及驗證后便可直接嵌入到產品中，另外，一個芯片可以制定多個模組，相同的芯片，可通過控制模組的Flash大小、天線的材質、模組尺寸來適配各類智能產品，那么如何對模組的功能進行快速的測驗驗證呢？這就有了下面的開發板，
3. 開發板
如圖5所示，是搭載了Hi3861RNIV100模組的開發板（以下簡稱Hi3861開發板），提供了更加豐富的外圍資源，包括標準的E53介面、NFC標簽、USB Type-C、復位按鍵、用戶按鍵、射頻天線、串口轉換電路等，方便了用戶對Hi3861RNIV100模組的功能進行快速的測驗驗證，

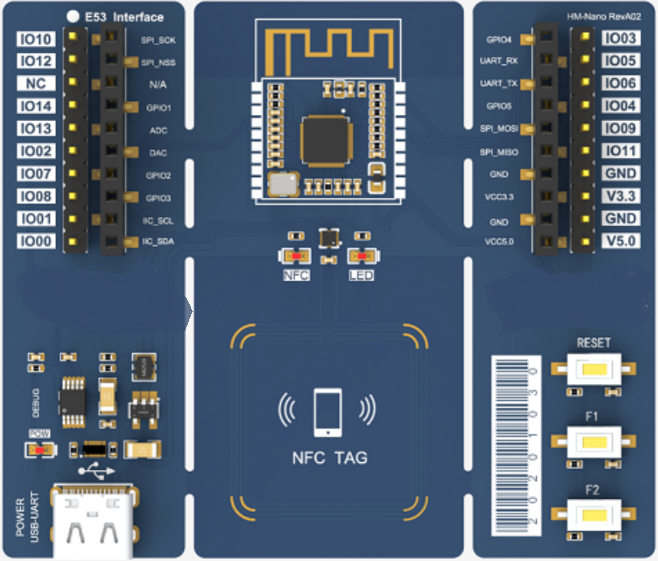

圖5 Hi3861開發板
開發板是面向“測驗學習”的，在提供測驗驗證模組性能的同時，還可幫助剛入門的開發者對模組進行快速地學習了解，因此，開發板可看作模組到產品的一個“中間臨時變數”，如圖6所示：

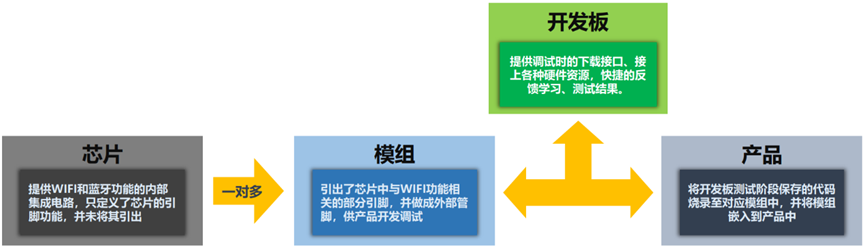

圖6 芯片、模組、開發板的區別
總結下來就是，一個芯片可以制定多個模組、一個模組可以嵌入到不同的開發板，這就是為什么我們經常看到基于Hi3861開發板的原因，
4. 如何選取開發板
通過上文的介紹，相信大家已經了解了芯片、模組、開發板之間的關系，下面我們來看看如何選取開發板吧，
（1）根據設備的型別，選取合適的芯片
如第一章提到的，選取開發板前，我們應該確定待開發設備的型別，并選取合適的芯片，
（2）根據設備的功能需求，選擇合適的模組
模組選擇時，應該確定待開發設備所具備的功能，充分考慮功能、成本、尺寸等因素，模組功能越多，引出的引腳更多，模組體積可能更大，成本就越高，例如，如果待開發的設備只需要Wi-Fi功能，則選擇Wi-Fi模組，如果待開發的設備需要Wi-Fi+藍牙功能，則可以選擇選擇Combo模組，
（3）根據不同的應用場景，選擇相應的開發板
模組確認后，我們怎么選取開發板呢？基于不同的應用場景，不同的開發板套件提供的擴展板不同，如圖7所示，例舉了幾個比較典型的擴展板，可通過E53介面進行擴展，使能開發智能加濕器、智能臺燈、智能安防、智能煙感等案例，讓案例開發更加靈活、方便，

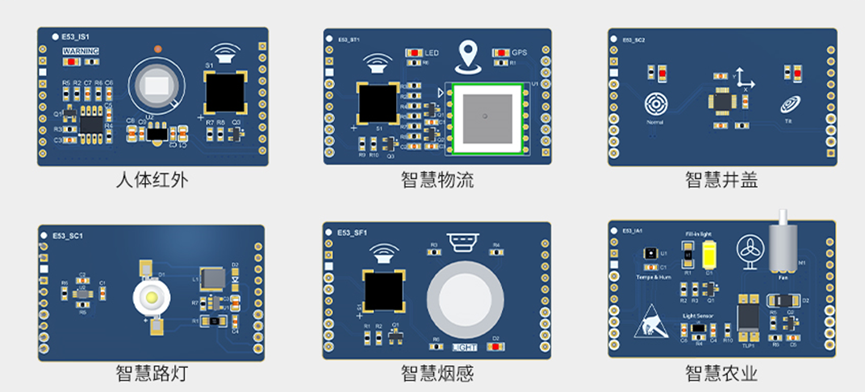

圖7 典型的擴展板
所以，選取開發板時，先確定待開發設備的應用場景，再根據各種開發板套件提供的擴展板來選取最合適的開發板，
三、如何控制開發板
相信你已經選擇了一款適合自己的開發板啦，現在我們來看看如何通過代碼控制它吧，如圖8所示，是Hi3861開發板上搭載的E53標準介面，通過OpenHarmony提供的豐富的外設操作能力對E53介面進行控制，從而實作設備開發，

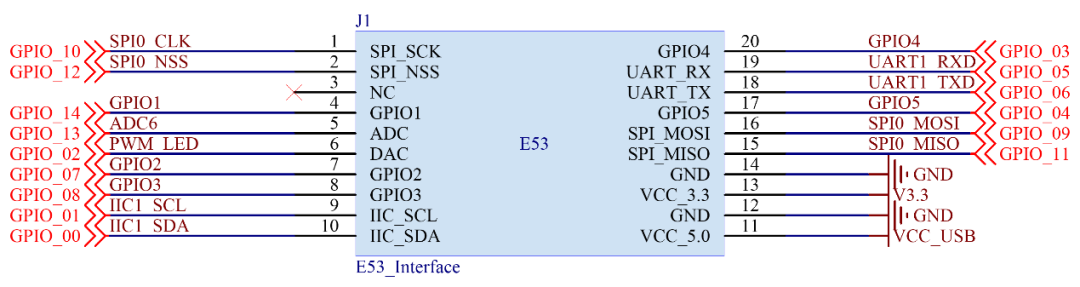

圖8 搭載的E53介面
本文介紹如何通過呼叫OpenHarmony的NDK介面在Hi3861開發板上撰寫一個創建Wi-Fi熱點程式，
1. 關鍵API
完成Wi-Fi熱點創建，主要使用了以下幾個API，
2. 實作步驟
完成Wi-Fi熱點創建，需要以下幾步，
（1）通過 RegisterWifiEvent 介面向系統注冊熱點狀態改變事件、STA站點加入事件、STA站點退出事件，相關回呼函式如下：
代碼如下：
//注冊wifi事件的回呼函式 g_wifiEventHandler.OnHotspotStaJoin = OnHotspotStaJoinHandler; g_wifiEventHandler.OnHotspotStaLeave = OnHotspotStaLeaveHandler; g_wifiEventHandler.OnHotspotStateChanged = OnHotspotStateChangedHandler; error = RegisterWifiEvent(&g_wifiEventHandler); if (error != WIFI_SUCCESS) { printf("RegisterWifiEvent failed, error = %d.\r\n",error); return -1; } printf("RegisterWifiEvent succeed!\r\n");
（2）呼叫 SetHotspotConfig 介面，設定指定的熱點配置，代碼如下：
//設定指定的熱點配置 HotspotConfig config = {0}; strcpy(config.ssid, AP_SSID); strcpy(config.preSharedKey, AP_PSK); config.securityType = WIFI_SEC_TYPE_PSK; config.band = HOTSPOT_BAND_TYPE_2G; config.channelNum = 7; error = SetHotspotConfig(&config); if (error != WIFI_SUCCESS) { printf("SetHotspotConfig failed, error = %d.\r\n", error); return -1; } printf("SetHotspotConfig succeed!\r\n");
（3）呼叫 EnableHotspot 介面，使能Wi-Fi AP 模式，代碼如下：
//啟動wifi熱點模式
error = EnableHotspot();
if (error != WIFI_SUCCESS)
{
printf("EnableHotspot failed, error = %d.\r\n", error);
return -1;
}
printf("EnableHotspot succeed!\r\n");
（4）呼叫 IsHotspotActive 介面，檢查AP熱點模式是否啟用，代碼如下：
//檢查熱點模式是否使能
if (IsHotspotActive() == WIFI_HOTSPOT_NOT_ACTIVE)
{
printf("Wifi station is not actived.\r\n");
return -1;
}
printf("Wifi station is actived!\r\n");
（5）呼叫 netifapi_netif_set_addr 函式設定網卡資訊，并呼叫 netifapi_dhcps_start 函式啟動dhcp服務，代碼如下：
//啟動dhcp g_lwip_netif = netifapi_netif_find("ap0"); if (g_lwip_netif) { ip4_addr_t bp_gw; ip4_addr_t bp_ipaddr; ip4_addr_t bp_netmask; IP4_ADDR(&bp_gw, 192, 168, 1, 1); /* input your gateway for example: 192.168.1.1 */ IP4_ADDR(&bp_ipaddr, 192, 168, 1, 1); /* input your IP for example: 192.168.1.1 */ IP4_ADDR(&bp_netmask, 255, 255, 255, 0); /* input your netmask for example: 255.255.255.0 */ err_t ret = netifapi_netif_set_addr(g_lwip_netif, &bp_ipaddr, &bp_netmask, &bp_gw); if(ret != ERR_OK) { printf("netifapi_netif_set_addr failed, error = %d.\r\n", ret); return -1; } printf("netifapi_netif_set_addr succeed!\r\n"); ret = netifapi_dhcps_start(g_lwip_netif, 0, 0); if(ret != ERR_OK) { printf("netifapi_dhcp_start failed, error = %d.\r\n", ret); return -1; } printf("netifapi_dhcps_start succeed!\r\n");
以上就是本期全部內容，通過本文的介紹，你心中的疑惑是不是已經解開了？如果是，那么恭喜你，你已經入門HarmonyOS Connect設備開發了，我們期待你的加入，
